Open746I-C Paket A, STM32F7 Entwicklungsboard

Kurzbeschreibung: STM32-Entwicklungsboard, ausgelegt für STM32F746I, Paket A

Übersicht

Open746I-C ist ein STM32-Entwicklungsboard, das für den STM32F746IGT6-Mikrocontroller ausgelegt ist und aus dem Hauptplatine und der MCU-Platine Core746I besteht.

Das Open746I-C unterstützt die weitere Erweiterung mit verschiedenen optionalen Zubehörplatinen für spezifische Anwendungen. Das modulare und offene Design macht es zur idealen Wahl für den Einstieg in die Anwendungsprogrammierung mit STM32-Seriellen Mikrocontrollern.

Ausstattung der Hauptplatine

1. MCU-Platinenanschluss: zum einfachen Anschließen der Core746I
2. Arduino-Schnittstelle: zum Anschließen von Arduino-Shields
3. DCMI-Schnittstelle: zum Anschließen einer Kamera
4. 8-Bit-FMC-Schnittstelle: zum einfachen Anschließen von Peripheriegeräten wie NandFlash
5. ULPI-Schnittstelle: zum Anschließen von High-Speed-USB-Peripheriegeräten (der STM32F746I integriert einen USB-HS-Controller ohne externes PHY-Gerät)
6. LCD-Schnittstelle 1: zum Anschließen von 10,1-Zoll-LCD, 7-Zoll-LCD
7. LCD-Schnittstelle 2: zum Anschließen von 4,3-Zoll-LCD
8. SAI1-Schnittstelle: zum Anschließen von Audio-Modulen
9. ICSP-Schnittstelle: Arduino ICSP
10. SPI1/SPI2-Schnittstellen:
    • zum einfachen Anschließen von SPI-Peripheriegeräten wie DataFlash (AT45DBxx, W25QXX), SD-Karte, MP3-Modul usw.
    • zum einfachen Anschließen von AD/DA-Modulen (SPI1 verfügt über AD/DA-Alternativfunktion)
11. Ethernet-Schnittstelle: zum Anschließen von Ethernet-Modulen
12. I2S2/I2S3/I2C1-Schnittstelle: zum einfachen Anschließen von I2S-Peripheriegeräten wie Audio-Modul usw.
13. USART1-Anschluss: USB zu UART über den onboard-Konverter CP2102
14. QUADSPI-Schnittstelle: 4-Draht-SPI-Schnittstelle (die neueste Peripherieschnittstelle der F7-Serie), zum Anschließen von seriellen Flash-Modulen wie W25QXX-Platine
15. SDMMC-Schnittstelle: zum Anschließen von Micro-SD-Modul, bietet deutlich schnellere Zugriffszeiten als SPI
16. USART3-Schnittstelle: zum einfachen Anschließen von RS232, RS485, USB-zu-232 usw.
17. CAN2-Schnittstelle: zum Anschließen von CAN-Modulen
18. CAN1-Schnittstelle: zum Anschließen von CAN-Modulen
19. I2C1/I2C4-Schnittstelle: zum einfachen Anschließen von I2C-Peripheriegeräten wie I/O-Expander (PCF8574), EEPROM (AT24Cxx), 10-DOF-IMU-Sensor usw.
20. MCU-Pin-Anschluss: alle MCU-I/O-Ports sind an Erweiterungssteckern zugänglich für weitere Erweiterungen
21. 5V-DC-Buchse
22. 5V/3,3V-Stromein-/ausgang: üblicherweise als Stromausgang verwendet, auch gemeinsame Masse mit anderen Benutzerplatinen
23. Netzschalter: Stromversorgung über 5VDC ODER USB-Verbindung von USART1
24. CP2102: USB-zu-UART-Konverter
25. LEDs: praktisch zur Anzeige des I/O-Status und/oder des Programmlaufzustands
26. Joystick: fünf Positionen
27. WAKE UP-Taste: als normale Taste verwendbar und/oder zum Aufwecken des STM32-MCUs aus dem Schlafmodus
28. Reset-Taste
29. USART1-Jumper
30. LED-Jumper
    • Jumper schließen, um mit den im Beispielcode verwendeten Standard-I/Os zu verbinden
    • Jumper öffnen, um über Jumperkabel mit benutzerdefinierten I/Os zu verbinden
31. KEY-Jumper
    • Jumper schließen, um mit den im Beispielcode verwendeten Standard-I/Os zu verbinden
    • Jumper öffnen, um über Jumperkabel mit benutzerdefinierten I/Os zu verbinden
32. Arduino-Jumper
    • obere Pins kurzschließen, A4, A5 wird als AD-Funktion verwendet
    • untere Pins kurzschließen, A4, A5 wird als I2C-Funktion verwendet

Ausstattung der Core746I

1. STM32F746IGT6: der Hochleistungs-SM32-MCU mit folgenden Merkmalen:
   • Core: Cortex-M7 32-Bit RISC + FPU + Chrom-ART-Grafikbeschleuniger
   • Merkmal: Single-Cycle-DSP-Befehle
   • Betriebshäufigkeit: 216MHz, 462 DMIPS/2,14 DMIPS/MHz
   • Betriebsspannung: 1,7V-3,6V
   • Gehäuse: LQFP176
   • Speicher: 1024kB Flash, 320+16+4kB SRAM
   • MCU-Kommunikationsschnittstellen:
     • 6 x SPI, 4 x USART, 4 x UART, 3 x I2S, 4 x I2C
     • 2 x CAN, 1 x QUAD-SPI, 1 x DCMI, 2 x SAI
     • 1 x FMC, 1 x SDMMC, 14 x TIM, 1xLPTIM
     • 1 xLCD-TFT, 1xSPDIFRX, 1xHDMI-CEC
     • 1 x USB 2.0 OTG FS
     • 1 x USB 2.0 OTG HS (unterstützt externes HS-PHY über ULPI)
     • 1 x 10/100 Ethernet MAC
   • AD & DA-Wandler: 3 x AD (12-Bit); 2 x DA (12-Bit)
   • Debugging/Programmierung: unterstützt JTAG/SWD-Schnittstellen, unterstützt IAP
2. IC42S16400J / IS42S16400J: SDRAM 1 Megabit x 16 Bit x 4 Bänke (64-MBIT)
3. MIC2075: onboard USB-Stromversorgungsgerät
4. AMS1117-3.3: 3,3V-Spannungsregler
5. 8M Quarz
6. 32.768K Quarz, für internen RTC mit Kalibrierung
7. Reset-Taste
8. VBUS-LED
9. Stromanzeige
10. Netzschalter, Stromversorgung über 5Vin oder USB-Verbindung
11. Boot-Modus-Auswahl, zum Konfigurieren des BOOT0-Pins
12. JTAG/SWD-Schnittstelle: zum Debuggen/Programmieren
13. USB-Anschluss, unterstützt Device und/oder Host
14. MCU-Pin-Expander, VCC, GND und alle I/O-Pins sind an Erweiterungssteckern zugänglich für weitere Erweiterungen
15. Strom-Jumper
    • VBAT: Jumper schließen, um die Systemstromversorgung zu verwenden, öffnen, um externe Stromversorgung wie Batterie anzuschließen
    • VREF: Jumper schließen, um VREF+ mit VCC zu verbinden, öffnen, um VREF+ über Jumperkabel mit einem anderen benutzerdefinierten Pin zu verbinden
16. OTG-Jumper
    • Jumper schließen bei Verwendung von USB OTG/HOST
    • Jumper öffnen, um von der entsprechenden I/O-Schnittstelle zu trennen

Fotos

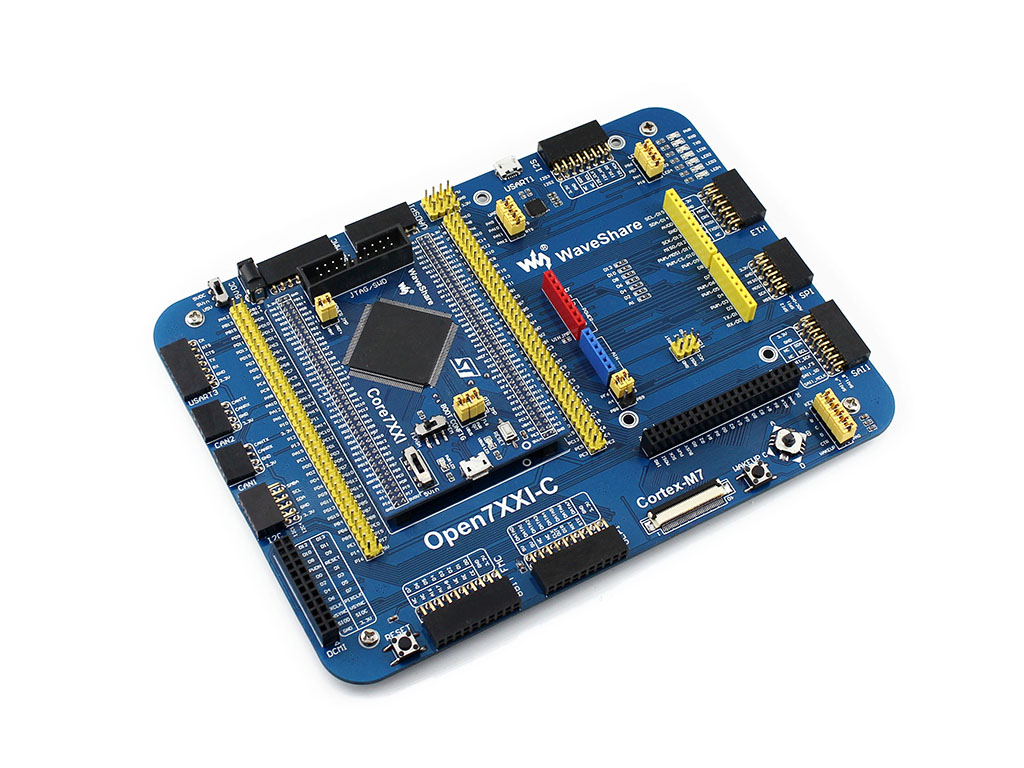

Open746I-C-Entwicklungsboard

Open746I-C-Entwicklungsboard Rückansicht

Open746I-C-Hauptplatine

Open746I-C-Hauptplatine

STM32 Cortex-M7-MCU-Platine

Anschluss an verschiedene Peripheriegeräte

Anschluss an verschiedene Peripheriegeräte

Anschluss an USB-Gerät über Konverterkabel

4,3-Zoll-LCD emWin Demo1

4,3-Zoll-LCD emWin Demo2

4,3-Zoll-LCD emWin Demo3

4,3-Zoll-LCD emWin Demo4

7-Zoll-LCD emWin Demo1

7-Zoll-LCD emWin Demo2

7-Zoll-LCD emWin Demo3

7-Zoll-LCD emWin Demo4

Anschluss an USB3300 USB HS-Platine

Anschluss an OV2640 Kamera-Platine

Anschluss an NandFlash-Platine

Anschluss an RS232-Platine

Anschluss an RS485-Platine

Anschluss an CAN-Platine

Anschluss an 8 Drucktasten

Anschluss an 5 IO-Tastatur

Anschluss an AD-Tastatur

Testplatine am AD/DA-Anschluss

Anschluss an FRAM-Platine

Mehrere I2C-Peripheriemodule an den I2C-Bus angeschlossen

Anschluss an Micro-SD-Speicherplatine

Anschluss an DataFlash-Platine

Anschluss an NRF24L01 RF-Platine

Anschluss an Ethernet-Platine

Anschluss an VS1003B MP3-Platine

Anschluss an Audio-Platine

Anschluss an VGA PS2-Platine

Anschluss an jede beliebige benötigte Zubehörplatine

Hinweis: Die Module auf den Fotos dienen nur als Referenz. Das Open746I-C integriert KEINE Debugging-Funktion, ein Debugger ist erforderlich.

JTAG/SWD-Schnittstellen

Abbildung 1 und 2 zeigen die Stiftbelegungen der JTAG/SWD-Schnittstelle

Abbildung 1. JTAG-Header-Belegung

Abbildung 2. SWD-Header-Belegung

Entwicklungsressourcen

• Schaltplan
• Demo-Code (Beispiele in C, FreeRTOS, μC/OS-III)
• STM32-Entwicklungsssoftware (KEIL, STM32CubeMX, usw.)
• STM32-Datenblätter
• STM32-Entwicklungsdokumentationen

Wiki:www.waveshare.com/wiki/Open746I-C

Abmessungen

Lieferumfang

Die folgenden "Standard-Paket" und "Zubehörplatine-Paket" sind enthalten.

Standard-Paket

1. Open746I-C-Entwicklungsboard x 1
2. USB Typ A Stecker auf Micro B Stecker Kabel x 1
3. USB Typ A Buchse auf Micro B Stecker Kabel x 1
4. 4-poliges 2-poliges Kabelset x 1
5. 5V-Netzteil x 1

1

2

3

4

5

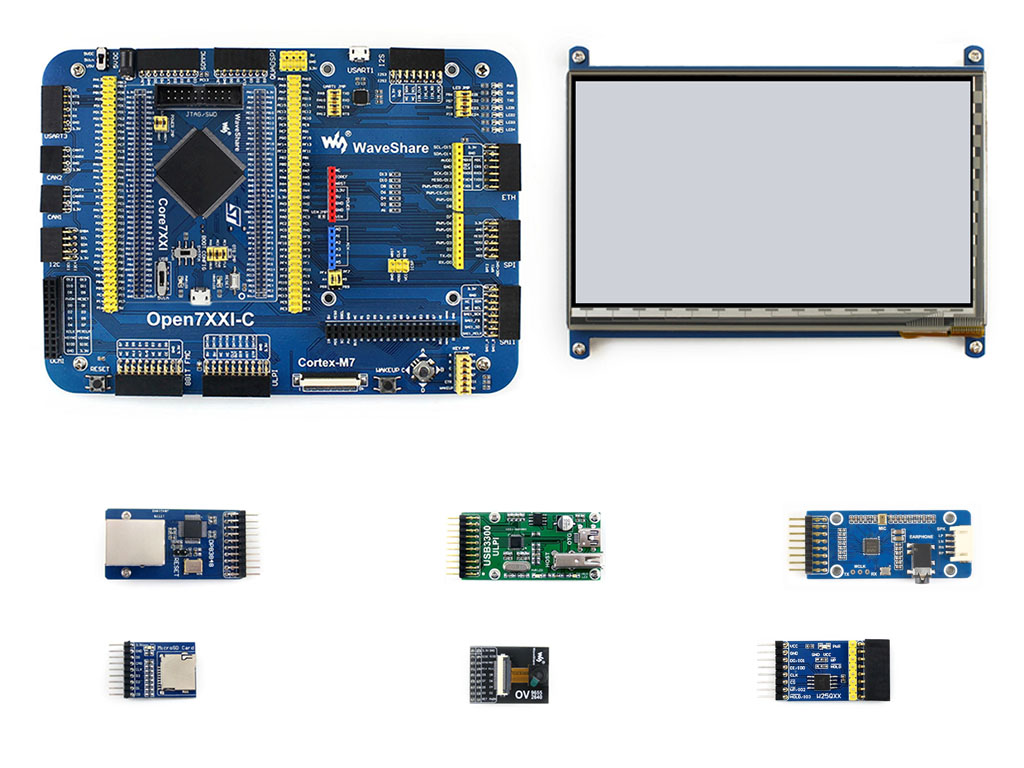

Zubehörplatine-Paket

1. 7-Zoll kapazitives Touch-LCD (F) x 1
2. DP83848 Ethernet-Platine x 1
3. USB3300 USB HS-Platine x 1
4. WM8960 Audio-Platine x 1
5. Micro-SD-Speicherplatine x 1
6. OV2640 Kamera-Platine x 1
7. W25QXX DataFlash-Platine x 1
8. USB Typ A Stecker auf Mini-B Stecker Kabel x 1
9. USB Typ A Buchse auf Mini-B Stecker Kabel x 1
10. Ethernet-Kabel x 1
11. 40-poliges FFC × 1
12. 7-Zoll-LCD-Schraubenset x 1

1

2

3

4

5

6

7

8

9

10

11

12
