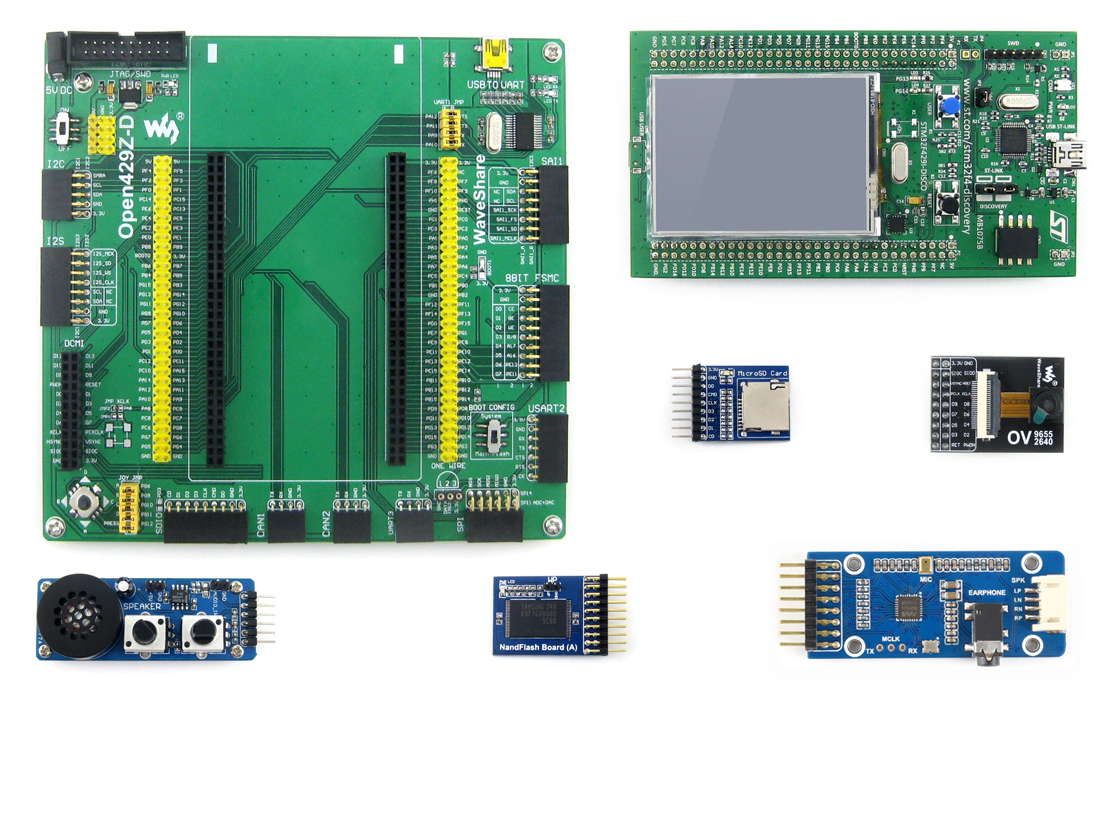

Open429Z-D Paket A, STM32F4 Entwicklungsboard

Kurzbeschreibung: STM32-Entwicklungsboard, das für das offizielle ST-Tool STM32F429I-DISCO konzipiert ist und verschiedene Standardschnittstellen integriert, was die Erweiterung von Peripheriegeräten sehr einfach macht.

Übersicht

Open429Z-D ist ein STM32-Entwicklungsboard, das für das offizielle ST-Tool 32F429IDISCOVERY konzipiert ist und den onboard verbauten Mikrocontroller STM32F429ZIT6 aufweist.

Das Open429Z-D unterstützt die weitere Erweiterung mit verschiedenen optionalen Zubehörplatinen für spezifische Anwendungen. Das modulare und offene Design macht es zur idealen Wahl für den Einstieg in die Anwendungsprogrammierung mit STM32-Seriellen Mikrocontrollern.

Ausstattung der Hauptplatine

1. 32F429IDISCOVERY-Sockel: zum einfachen Anschließen des 32F429IDISCOVERY
2. MCU-Pin-Steckverbinder: Alle MCU-E/A-Ports sind an Erweiterungssteckern zugänglich für weitere Erweiterungen
3. USB-Anschluss: USB zu UART über den onboard Konverter PL2303
4. I2C1/I2C2-Schnittstelle: einfaches Anschließen von I2C-Peripheriegeräten wie I/O-Expander (PCF8574), FRAM (FM24CLxx) usw.
5. I2S2/I2S3/I2C1-Schnittstelle: einfaches Anschließen von I2S-Peripheriegeräten wie Audio-Modulen usw.
6. DCMI-Schnittstelle: zum Anschließen einer Kamera
7. SDIO-Schnittstelle: zum Anschließen eines Micro-SD-Moduls, bietet deutlich schnellere Zugriffszeiten im Vergleich zu SPI
8. CAN1-Schnittstelle: Kommunikation mit Zubehörplatinen, die CAN-Geräte aufweisen
9. CAN2-Schnittstelle: Kommunikation mit Zubehörplatinen, die CAN-Geräte aufweisen
10. UART3-Schnittstelle: einfaches Anschließen an RS232, RS485, USB-zu-232 usw.
11. SPI1/SPI4 + AD/DA-Schnittstellen:
    • einfaches Anschließen von SPI-Peripheriegeräten wie DataFlash (AT45DBxx), SD-Karte, MP3-Modul usw.
    • einfaches Anschließen von AD/DA-Modulen (SPI1 bietet AD/DA-Alternativfunktion)
12. UART2-Schnittstelle: einfaches Anschließen an RS232, RS485, USB-zu-232 usw.
13. 8-Bit-FMC-Schnittstelle: einfaches Anschließen von Peripheriegeräten wie NandFlash
14. SAI1-Schnittstelle: zum Anschließen von Audio-Modulen
15. ONE-WIRE-Schnittstelle: einfaches Anschließen von ONE-WIRE-Geräten (TO-92-Gehäuse), wie Temperatursensor (DS18B20), elektronische Registrierungsnummer (DS2401) usw.
16. 5V DC-Buchse
17. 5V/3.3V Stromversorgungsein-/ausgang: üblicherweise als Stromausgang verwendet, auch Common-Grounding mit anderen Benutzerplatinen
18. JTAG/SWD-Schnittstelle: zum Debuggen/Programmieren
19. Joystick-Jumper
    • Jumper schließen, um den Joystick mit den im Beispielcode verwendeten Standard-E/A-Ports zu verbinden
    • Jumper öffnen, um den Joystick über Jumperkabel mit benutzerdefinierten E/A-Ports zu verbinden
20. Boot-Modus-Schalter: zum Konfigurieren des BOOT0-Pins
21. USB-zu-UART-Jumper
22. AMS1117-3.3: 3.3V-Spannungsregler
23. PL2303: USB-zu-UART-Konverter
24. 12MHz Quarz
25. 5V DC-Stromschalter
26. Stromanzeige
27. UART1-Anzeige
28. Joystick: fünf Positionen

Ausstattung des 32F429IDISCOVERY

• STM32F429ZIT6 Mikrocontroller mit 2 MByte Flash-Speicher, 256 KByte RAM im LQFP144-Gehäuse
• Onboard ST-LINK/V2-B
• mbed™-fähig (mbed.org)
• USB-Funktionen:
  • Debug-Port
  • Virtueller COM-Port
  • Massenspeicher
• Board-Stromversorgung: über den USB-Bus oder von einer externen 3 V oder 5 V Versorgungsspannung
• 2,4" QVGA TFT LCD
• 64-Mbit SDRAM
• L3GD20, ST MEMS Bewegungssensor 3-Achsen Digitalausgang Gyroskop
• Sechs LEDs:
  • LD1 (rot/grün) für USB-Kommunikation
  • LD2 (rot) für 3.3 V Stromversorgung
  • Zwei Benutzer-LEDs: LD3 (grün), LD4 (rot)
  • Zwei USB OTG LEDs: LD5 (grün) VBUS und LD6 (rot) OC (Überstrom)
• Zwei Taster (Benutzer und Reset)
• USB OTG mit Micro-AB-Anschluss
• Erweiterungsleiste für LQFP144 E/A-Ports für eine schnelle Verbindung zur Prototyping-Platine und einfaches Abgreifen
• Umfangreiche kostenlose Software, einschließlich verschiedener Beispiele, Teil des STM32CubeF4-Pakets oder STSW-STM32138 für die Verwendung legacy Standardbibliotheken

32F429IDISCOVERY: OBERSEITE

32F429IDISCOVERY: UNTERSEITE

Fotos

Open429Z-D Entwicklungsboard

Open429Z-D Entwicklungsboard Rückansicht

Open429Z-D verbunden mit einem Programmiergerät

Verbindung mit verschiedenen Peripheriegeräten

STM32 Cortex-M4 MCU-Platine

STM32 Cortex-M4 MCU-Platine

STM32 Cortex-M4 MCU-Platine

STM32 Cortex-M4 MCU-Platine

Verbindung mit USB-Gerät über Konverterkabel

Verbindung mit Audio-Platine

Verbindung mit OV7670 Kamera-Platine

Verbindung mit RS232-Platine

Verbindung mit RS485-Platine

Verbindung mit USB UART-Platine

Verbindung mit CAN-Platine

Verbindung mit 8 Tastern

Verbindung mit 5 IO Tastatur

Verbindung mit AD Tastatur

Testplatine am AD/DA-Port

Verbindung mit FRAM-Platine

Mehrfach I2C Peripheriemodul am I2C-Bus

Verbindung mit DataFlash-Platine

Verbindung mit VS1003B MP3-Platine

Verbindung mit NRF24L01 RF-Platine

Verbindung mit Micro SD Speicher-Platine

Verbindung mit NandFlash-Platine

Verbindung mit beliebiger Zubehörplatine nach Bedarf

Hinweis: Das 32F429IDISCOVERY integriert ST-LINK/V2-B für Programmierung/Debugging (nur SWD).

JTAG/SWD-Schnittstellen

Abbildung 1 und 2 zeigen die Pinbelegungen der JTAG/SWD-Schnittstelle

Abbildung 1. JTAG Header Pinbelegung

Abbildung 2. SWD Header Pinbelegung

Entwicklungsressourcen

• Schaltplan
• Demo-Code (Beispiele in C, μC/OS-II)
• Zugehörige Software (KEIL usw.)
• STM32 Datenblätter
• STM32 Entwicklungsdokumentationen

Wiki:www.waveshare.com/wiki/Open429Z-D

Lieferumfang

Die unten aufgeführten "Standard-Paket" und "Zubehör-Platinen-Paket" sind enthalten.

Standard-Paket

1. Open429Z-D Hauptplatine x 1
2. 4-polige 2-polige Kabelsatz x 1
3. USB-Stromkabel x 1

1

2

3

Zubehör-Platinen-Paket

1. 32F429IDISCOVERY x 1
2. WM8960 Audio-Platine x 1
3. Analoge Testplatine x 1
4. Micro SD Speicher-Platine x 1
5. OV2640 Kamera-Platine x 1
6. NandFlash-Platine (A) x 1
7. USB Typ A Stecker zu Mini-B Stecker Kabel x 1

1

2

3

4

5

6

7
