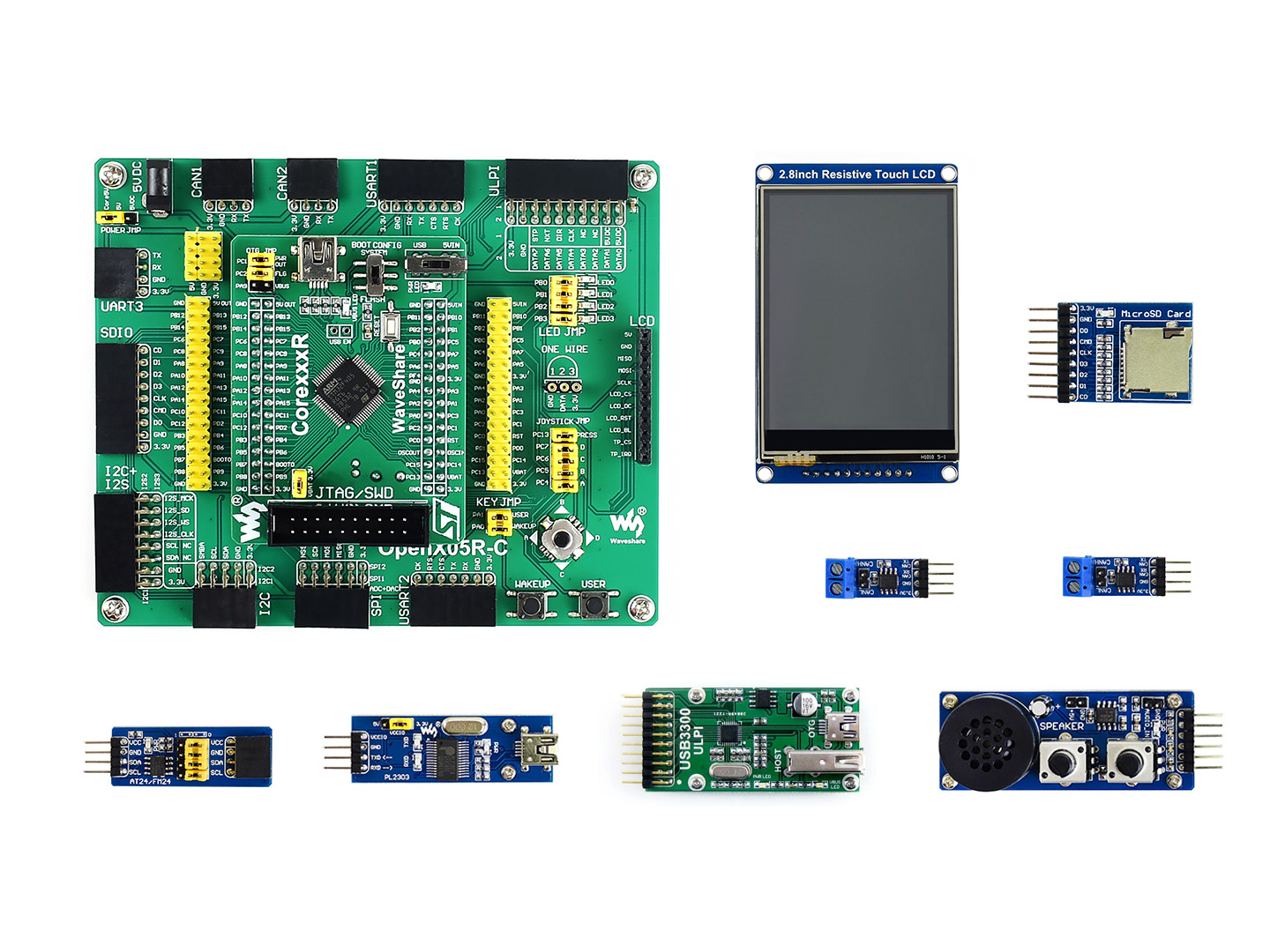

Open405R-C Paket A, STM32F4 Entwicklungsboard

Übersicht

Open405R-C ist ein STM32-Entwicklungsboard, das für den STM32F405RGT6-Mikrocontroller konzipiert wurde und aus dem Hauptplatine und der MCU-Kernplatine Core405R besteht.

Das Open405R-C unterstützt die weitere Erweiterung mit verschiedenen optionalen Zubehörplatinen für spezifische Anwendungen. Das modulare und offene Design macht es zur idealen Lösung für den Einstieg in die Anwendungsprogrammierung mit STM32F2-Serie-Mikrocontrollern.

Ausstattung der Hauptplatine

1. MCU-Kernplatinen-Steckverbinder: zum einfachen Anschließen der Core405R
2. UART3-Schnittstelle: zum einfachen Anschließen an RS232, USB-zu-232 usw.
3. SDIO-Schnittstelle: zum Anschließen eines Micro-SD-Moduls, bietet eine deutlich schnellere Zugriffsrate als SPI
4. I2S2/I2S3/I2C1: zum Anschließen von I2S-Peripheriegeräten, z. B. Audio-Modul
5. I2C1/I2C2-Schnittstelle: zum einfachen Anschließen von I2C-Peripheriegeräten wie I/O-Expander (PCF8574), FRAM (FM24CLxx) usw.
6. SPI1/SPI2 + AD/DA-Schnittstelle
   • zum einfachen Anschließen von SPI-Peripheriegeräten wie DataFlash (AT45DBxx), SD-Karte, MP3-Modul usw.
   • SPI1 verfügt über eine AD/DA-Alternativfunktion und unterstützt auch das Anschließen eines AD/DA-Moduls
7. USART2-Schnittstelle: zum einfachen Anschließen an RS232, RS485, USB-zu-232 usw.
8. LCD-Schnittstelle: zum Anschließen eines Touchscreen-LCDs
9. ULPI-Schnittstelle: zum Anschließen von High-Speed-USB-Peripheriegeräten (der STM32F405R integriert einen USB-HS-Controller ohne PHY-Gerät)
10. UART1-Schnittstelle: zum einfachen Anschließen an RS232, USB-zu-232 usw.
11. CAN2-Schnittstelle: zur bequemen Kommunikation mit Zubehörplatinen, die über ein CAN-Gerät verfügen
12. CAN1-Schnittstelle: zur bequemen Kommunikation mit Zubehörplatinen, die über ein CAN-Gerät verfügen
13. ONE-WIRE-Schnittstelle: zum einfachen Anschließen von ONE-WIRE-Geräten (TO-92-Gehäuse), z. B. Temperatursensor (DS18B20), elektronische Seriennummer (DS2401) usw.
14. 5V-DC-Buchse
15. 5V/3,3 V Stromversorgungsein-/ausgang: wird normalerweise als Stromausgang verwendet, auch mit anderen Benutzerplatinen geerdet
16. MCU-Pins-Steckverbinder: VCC, GND und alle I/O-Ports sind an Erweiterungssteckern zugänglich für weitere Erweiterungen
17. LEDs-Jumper
    • Brücke schließen, um mit den im Beispielcode verwendeten Standard-I/Os zu verbinden
    • Brücke öffnen, um über Jumper-Kabel mit benutzerdefinierten I/Os zu verbinden
18. Joystick-Jumper
    • Brücke schließen, um mit den im Beispielcode verwendeten Standard-I/Os zu verbinden
    • Brücke öffnen, um über Jumper-Kabel mit benutzerdefinierten I/Os zu verbinden
19. Benutzertaste/Wake-Up-Taste Jumper
    • Brücke schließen, um mit den im Beispielcode verwendeten Standard-I/Os zu verbinden
    • Brücke öffnen, um über Jumper-Kabel mit benutzerdefinierten I/Os zu verbinden
20. 5V-Stromversorgungs-Jumper: Stromversorgung von Core 5V oder 5V-DC
21. LEDs: praktisch zur Anzeige des I/O-Status und/oder des Programmstatus
22. Benutzertaste: praktisch für I/O-Eingaben und/oder Interaktion mit dem laufenden Code
23. Wake-Up-Taste: Weckt den STM32-MCU aus dem Schlafmodus auf, dient auch als reguläre Benutzertaste
24. Joystick: praktisch für I/O-Eingaben (fünf Positionen)

Ausstattung der Core405R

1. STM32F405RGT6: der Hochleistungs-SHM32-MCU mit folgenden Merkmalen:
   • Core: Cortex-M4 32-Bit RISC
   • Betriebshäufigkeit: 168MHz, 210 DMIPS/1,25 DMIPS/MHz
   • Betriebsspannung: 1,8V-3,6V
   • Gehäuse: LQFP64
   • Speicher: 1MB Flash, 192+4kB SRAM
   • MCU-Kommunikationsschnittstellen:
     • 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C, 1 x SDIO, 2 x CAN
     • 1 x USB 2.0 HS/FS Device/Host/OTG-Controller mit dediziertem DMA, On-Chip Full-Speed-PHY
     • 1 x USB HS ULPI (externer PHY erforderlich)
   • AD & DA-Wandler: 3 x AD (12-Bit, 1μs, teilt sich 16 Kanäle); 2 x DA (12-Bit)
   • Debugging/Programmierung: unterstützt JTAG/SWD (Serial Wire Debug)-Schnittstellen, unterstützt IAP
2. AMS1117-3.3: 3,3V-Spannungsregler
3. MIC2075-2: Onboard-USB-Stromversorgungsgerät
4. Stromversorgungsschalter, Stromversorgung von 5Vin oder USB-Verbindung
5. Boot-Modus-Auswahl, zur Konfiguration des BOOT0-Pins
6. Stromversorgungsanzeige
7. VBUS-LED
8. Reset-Taste
9. 8M Quarz
10. 32.768K Quarz, für internen RTC mit Kalibrierung
11. JTAG/SWD-Schnittstelle: zum Debuggen/Programmieren
12. USB-Anschluss, zur Herstellung der USB-Kommunikation zwischen PC und dem STM32-Entwicklungsboard
13. MCU-Pins-Expander, VCC, GND und alle I/O-Pins sind an Erweiterungssteckern zugänglich für weitere Erweiterungen
14. 5Vin-Pinleiste, 5V-Stromversorgung ist erforderlich bei Verwendung von USB HOST/OTG
15. USB-Jumper
    • Brücke schließen bei Verwendung von USB
    • Brücke öffnen, um von der entsprechenden I/O-Schnittstelle zu trennen
16. VBAT-Auswahl-Jumper
    • Brücke schließen, um die Systemstromversorgung zu verwenden
    • Brücke öffnen, um VBAT mit externer Stromversorgung, z. B. Batterie, zu verbinden

Fotos

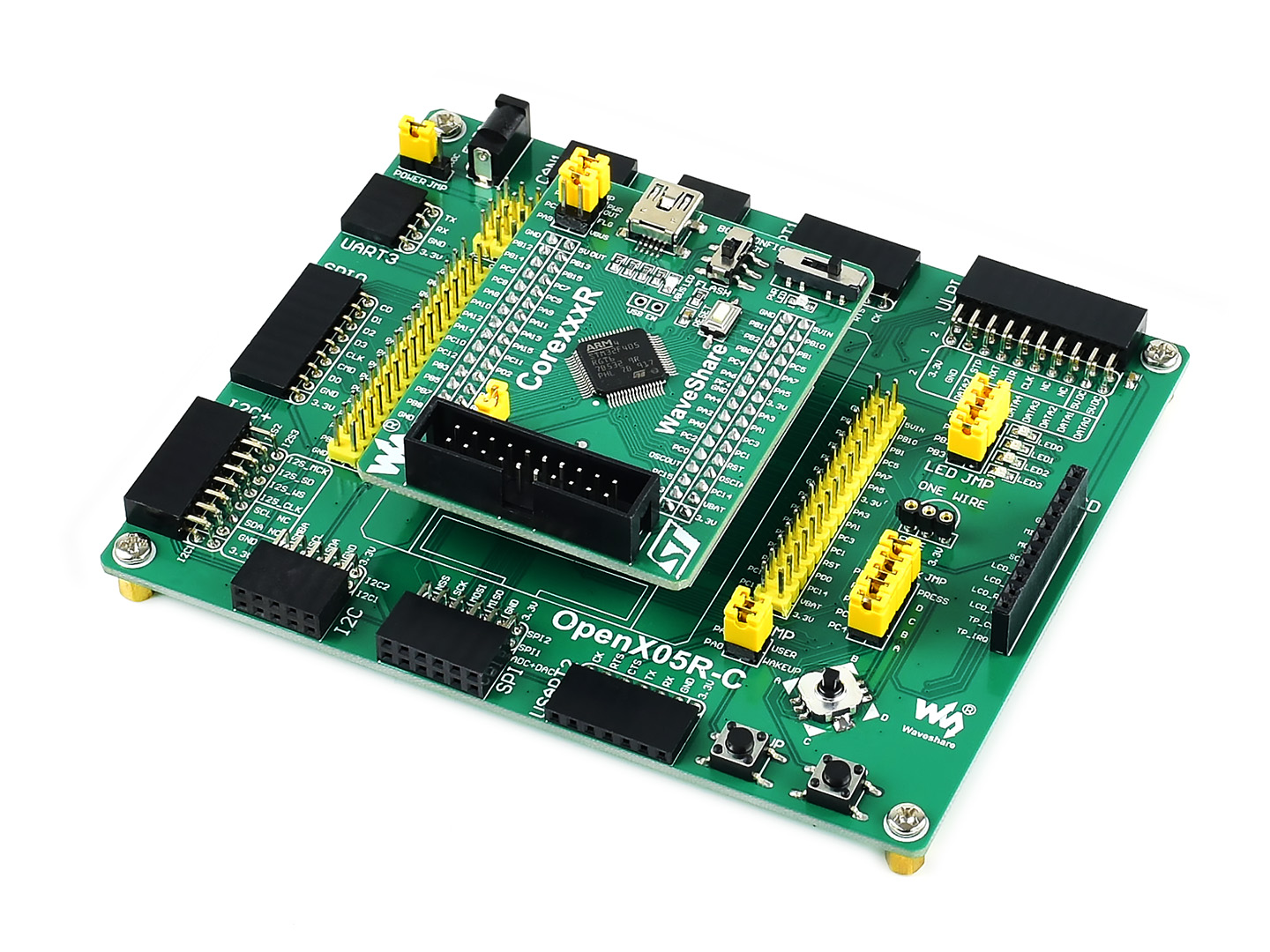

Open405R-C Entwicklungsboard

Open405R-C Entwicklungsboard

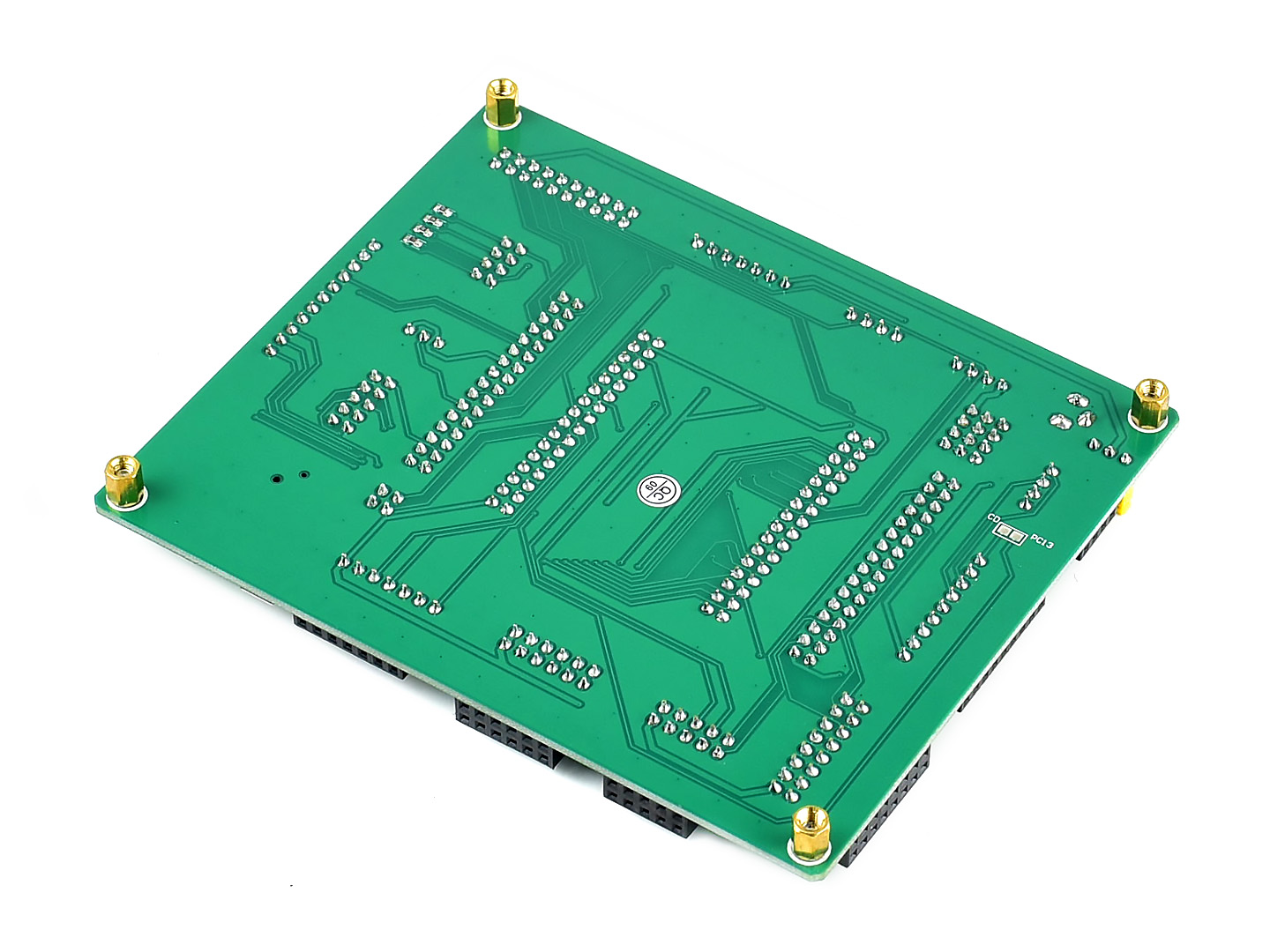

Open405R-C Entwicklungsboard Rückansicht

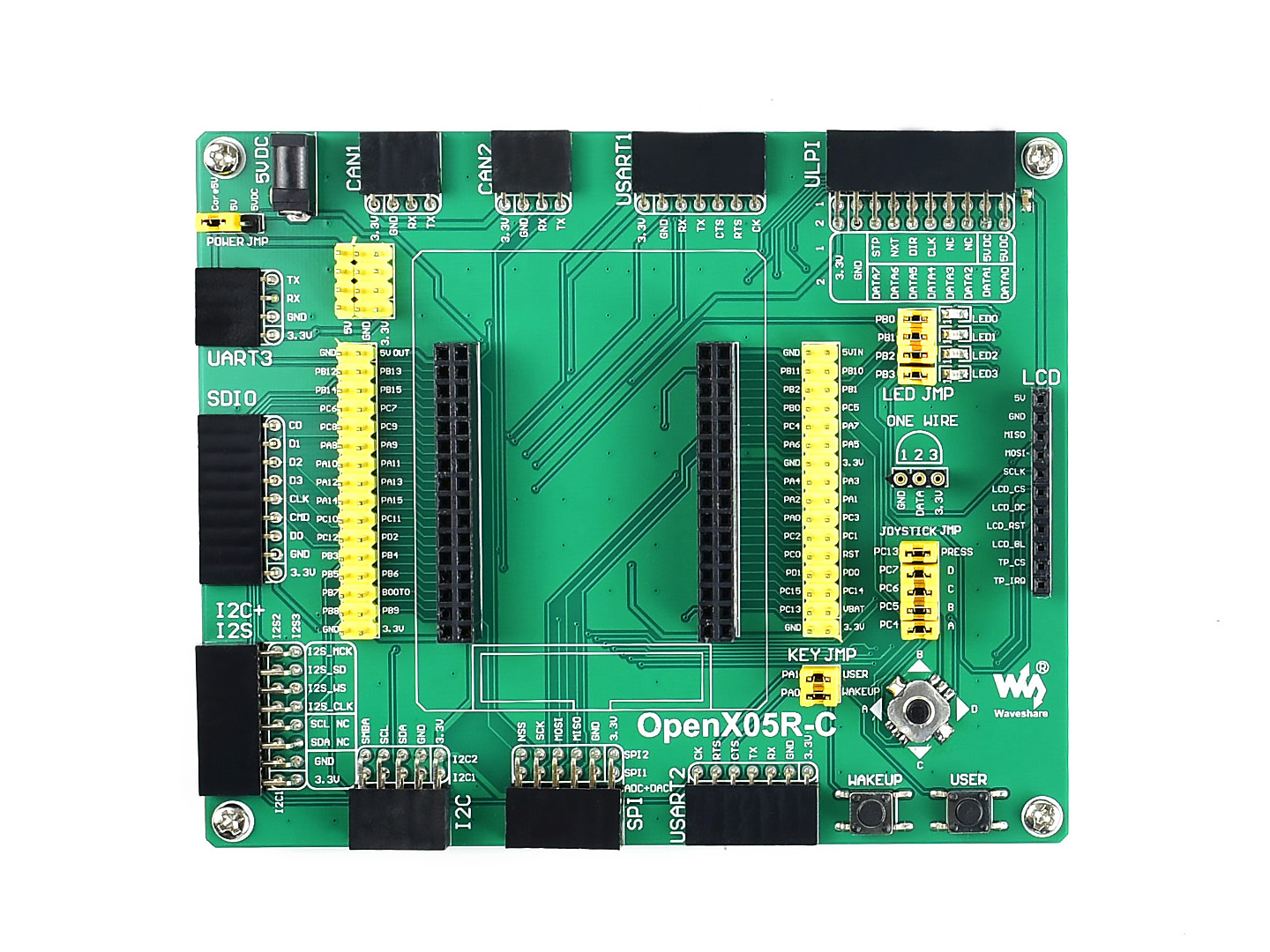

Open405R-C Hauptplatine

MCU-Kernplatine Core405R

MCU-Kernplatine Core405R

Anschluss an Touchscreen-LCD

Anschluss an USB-Gerät über OTG-Kabel

Anschluss an USB3300 USB HS Board

Anschluss an Audio Board

Anschluss an RS232 Board

Anschluss an RS485 Board

Anschluss an USB UART Board

Anschluss an CAN Board

Anschluss an 8 Push Buttons

Anschluss an 5 IO Keypad

Anschluss an AD Keypad

Test Board am AD/DA-Port

Anschluss an FRAM Board

Mehrfach I2C Peripherie-Modul angeschlossen an den I2C-Bus

Anschluss an DataFlash Board

Anschluss an VS1003B MP3 Board

Anschluss an NRF24L01 RF Board

Anschluss an Micro SD Storage Board

Anschluss an jede beliebige Zubehörplatine

Hinweis: Das Open405R-C unterstützt die Programmierung über den STM32 UART Bootloader, eine USB-zu-UART-Zubehörplatine ist ebenfalls im Lieferumfang enthalten. Das Open405R-C integriert KEINE Debugging-Funktion, ein Debugger ist erforderlich.

JTAG/SWD-Schnittstellen

Abbildung 1 und 2 zeigen die Pinbelegungen der JTAG/SWD-Schnittstelle

Abbildung 1. JTAG Header Pinout

Abbildung 2. SWD Header Pinout

Entwicklungsressourcen

• Zugehörige Software (KEIL usw.)
• Demo-Code (Beispiele in C, μC/OS-II)
• Schaltplan (PDF)
• STM32-Entwicklungsdokumentationen (Datasheet usw.)

Wiki:www.waveshare.com/wiki/Open405R-C
