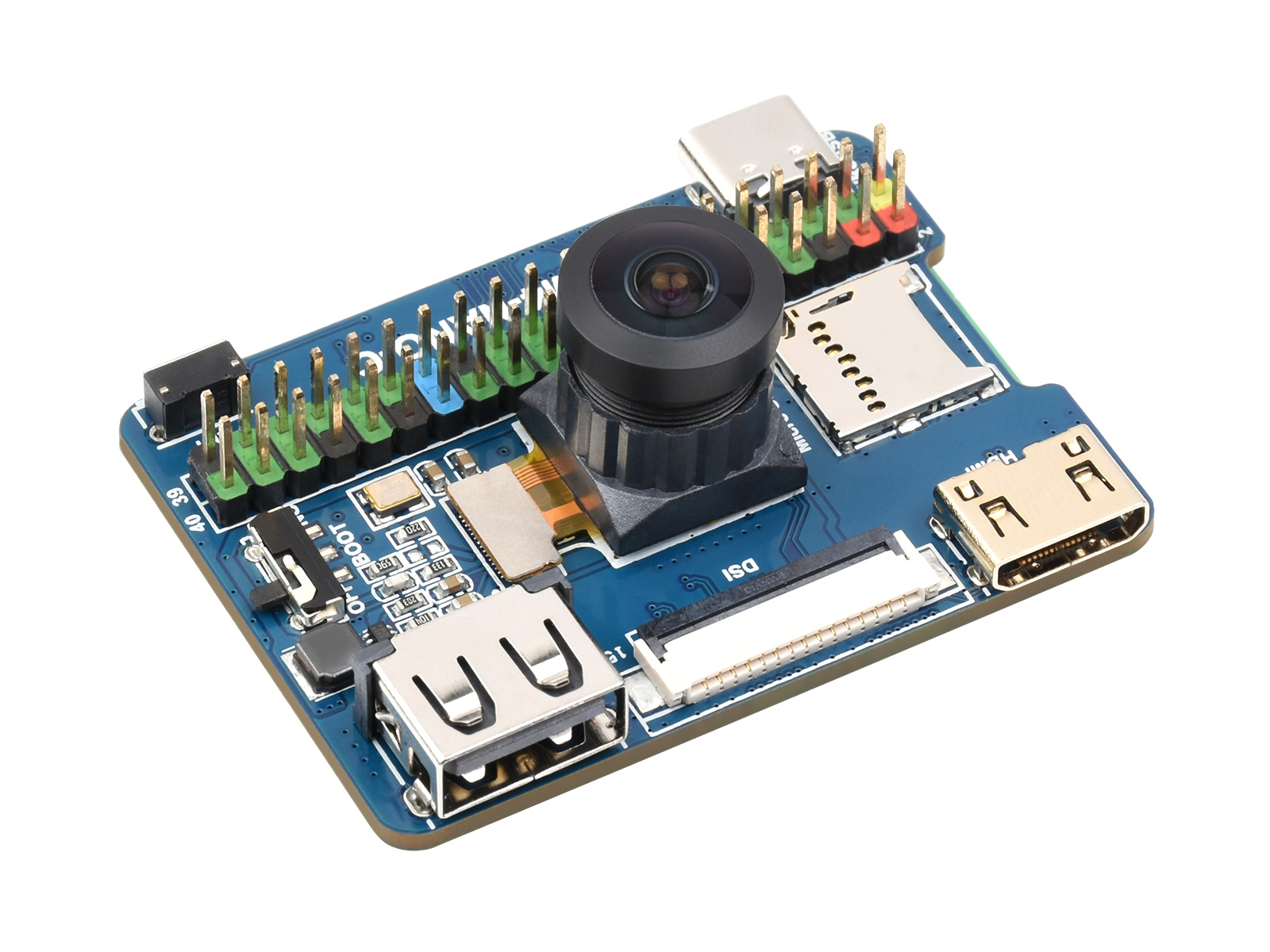

Nano-Basisplatine (C) für Raspberry Pi Compute Module 4, gleiche Größe wie das CM4, mit 8-MP-Kamera an Bord

Produktinformationen "Nano-Basisplatine (C) für Raspberry Pi Compute Module 4, gleiche Größe wie das CM4, mit 8-MP-Kamera an Bord"

Nano-Grundplatine (C) für Raspberry Pi Compute Module 4, gleiche Größe wie das CM4, Onboard-8-MP-Kamera
Nano-Grundplatine (C) für CM4

Geeignet zur Bewertung des Raspberry Pi CM4 oder zur Integration in Endprodukte

Grundplatine für Compute Module 4 Lite/eMMCCM4-NANO-C-details-1.jpg
Mehrere Schnittstellen, Onboard-8-MP-Kamera

Gleiche Größe wie das CM4, Standard-CM4-Sockel, mit mehreren PeripherieschnittstellenOnboard-8-MP-Kameramodul mit 160°-Sichtfeld, um Ihre Anforderungen in der Anwendung zu erfüllen

nur zur Referenz, das CM4 ist NICHT enthalten.
Spezifikationen
CM4-Sockelgeeignet für alle Varianten des Compute Module 4
SteckverbinderRaspberry Pi 40PIN GPIO-Leiste × 1
USBUSB 2.0 Typ-A-Anschluss × 1
AnzeigeMIPI DSI-Anschluss × 1 (15-poliger 1,0 mm FPC-Steckverbinder)
KameraIMX219-D160 (8 MP, 160°-Sichtfeld)
VideoMini-HDMI-Anschluss × 1, unterstützt 4K 30fps-Ausgabe
SpeicherTF-Kartensteckplatz für Compute Module 4 Lite (ohne eMMC) Varianten
Stromeingang5V
Abmessungen55,0 × 40,0 mm

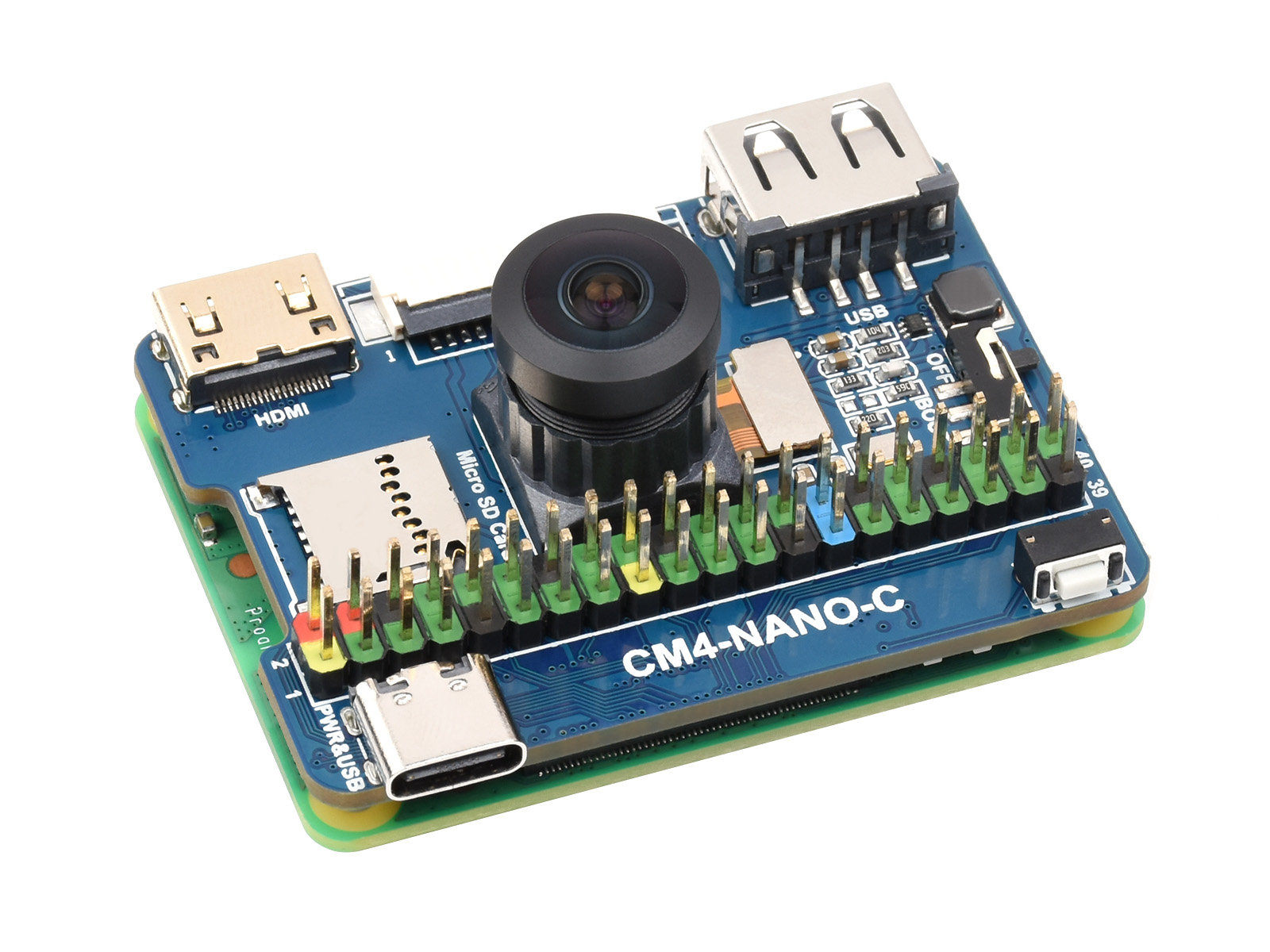

Anwendungsbeispiel
nur zur Referenz, bitte beziehen Sie sich auf die Teileliste für detaillierte Paketinhalte.

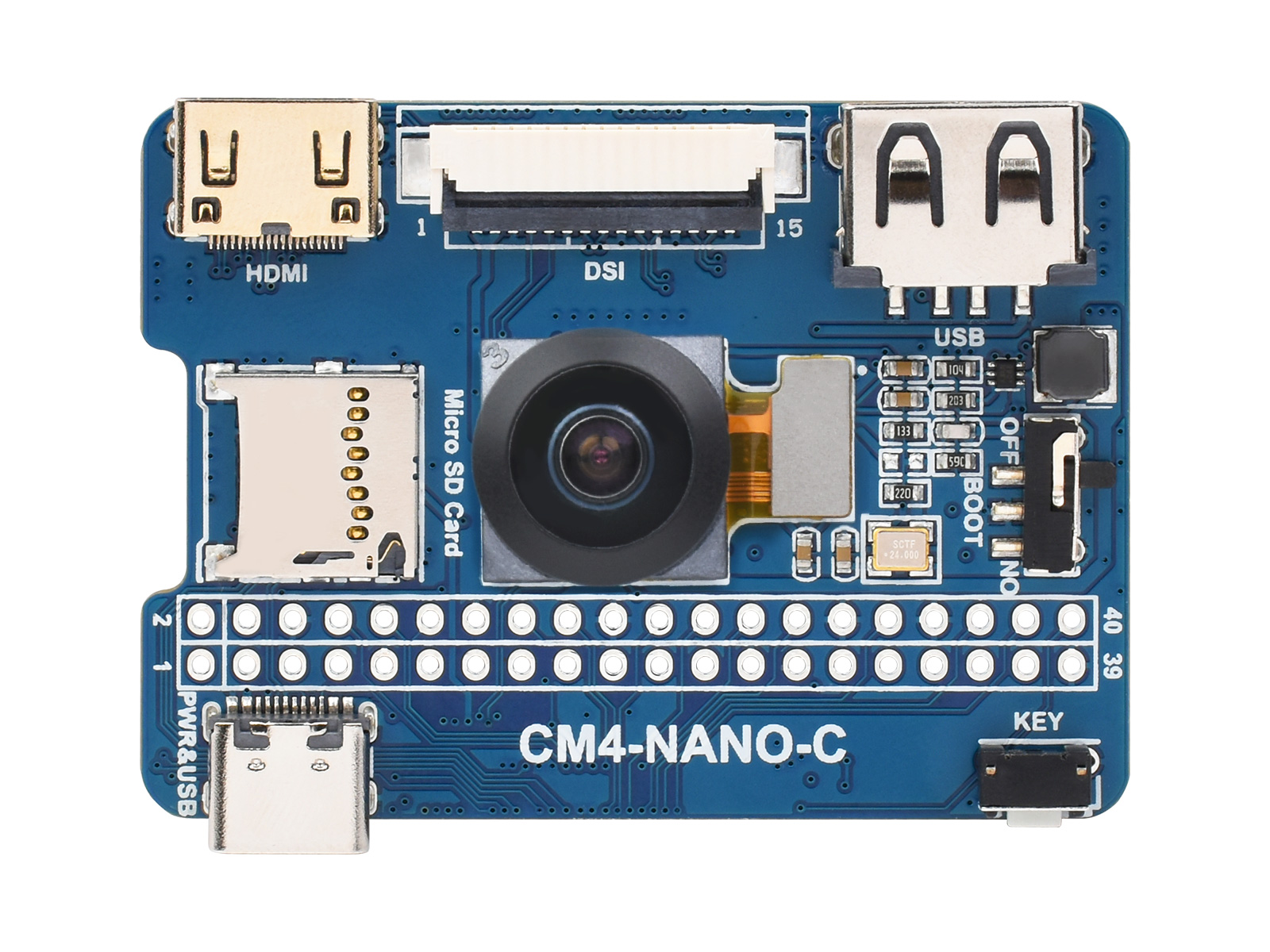

Was ist an Bord
  1. CM4-Sockel geeignet für alle Varianten des Compute Module 4
  2. Mini-HDMI-Anschluss unterstützt 4K 30fps-Ausgabe
  3. DSI-Anschluss MIPI DSI-Anzeigeschnittstelle
  4. USB2.0-Anschlussfür den Anschluss verschiedener USB-Geräte
  5. TF-Kartenschachtfür den Anschluss einer TF-Karte mit vorinstalliertem Image (NUR Lite-Variante)
  6. Stromversorgung / Programmierung5V-Stromversorgung oder zur eMMC-Brennung verwendet
  7. 40PIN GPIO-Leistefür den Anschluss verschiedener HATs

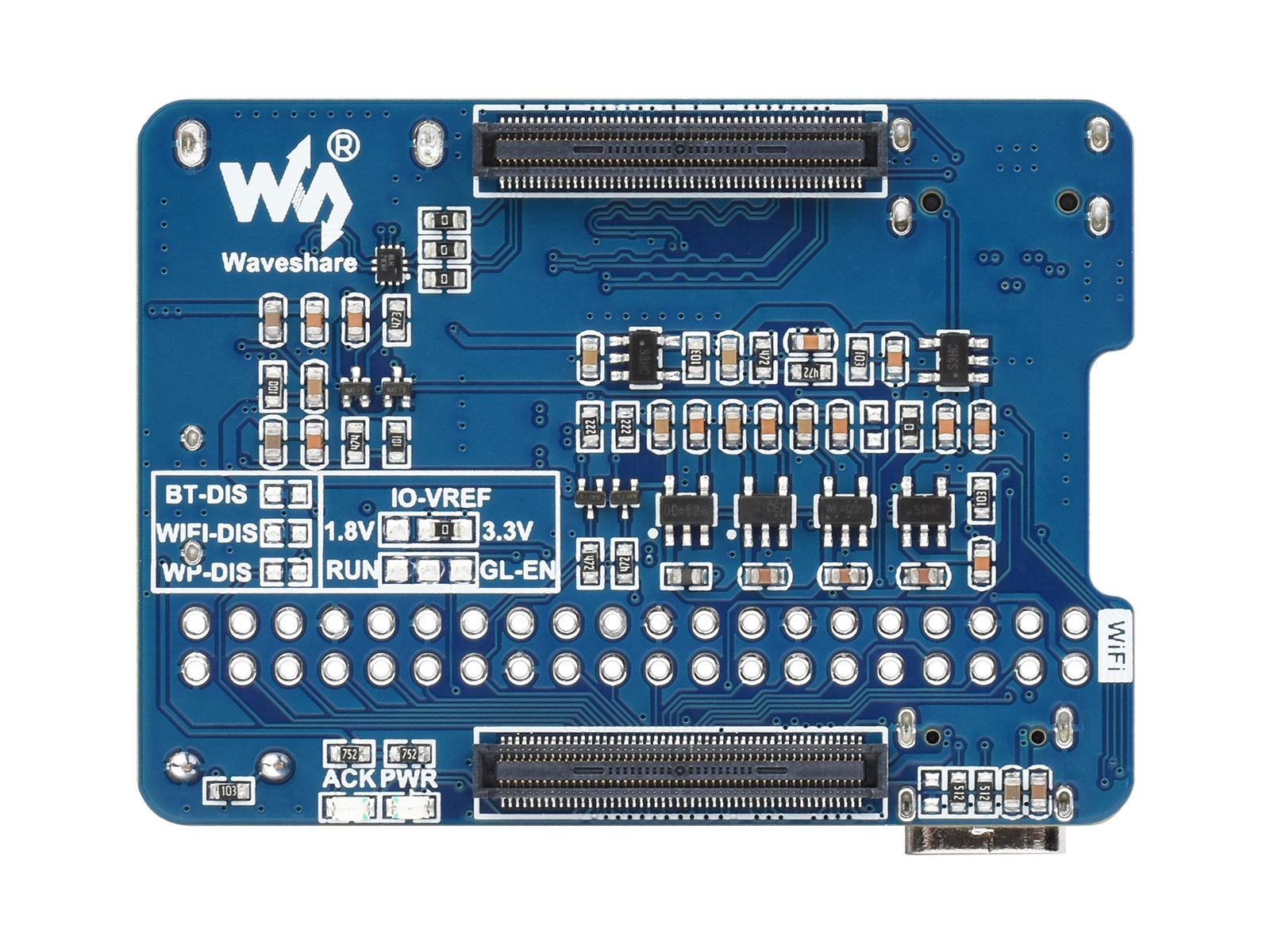

  1. IMX219-D160 Kamera 8 MP, 160° Sichtfeld
  2. Benutzertaste An GPIO21 angeschlossen
  3. BOOT-Schalter EIN: USB auf Typ-C-Schnittstelle umschalten, geht beim Einschalten in den Download-Modus (konfiguriert als Massenspeicher über RPI boot) AUS: USB auf Typ-A-Schnittstelle umschalten, geht beim Einschalten nicht in den Download-Modus (vom eMMC oder TF-Karte gebootet)
  4. ACK-Anzeige CM4-Arbeitsstatus
  5. PWR-Anzeige CM4-Stromstatus
Abmessungen
Ressourcen & Dienste

* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.

Was sind die Unterschiede
CM4-GrundplatineAnzahl und Spezifikationen der Schnittstellen
PoEGigabit ETH40PIN GPIOPCIeUSB①DSIHDMICSIRTCLüfter AnschlussStrom EingangEigenschaften
CM4-NANO-A-10.png NANO A√2.0×1×15VCM4-Größe
CM4-NANO-B-10.png NANO B×1√2.0×1×1×1×15VCM4-Größe
CM4-NANO-C-10.png NANO C√2.0×1×1×1×15VOnboard-Kamera
CM4-IO-BASE-B-10.png mini Base A×1√M.2 M2.0×4×1×2×25V5VMini-Größe
CM4-IO-BASE-B-10.png mini Base B×1√M.2 M2.0×4×1×2×2√5V5VMini-Größe
CM4-IO-BASE-C-10.png mini Base C×1√M.2 M2.0×2×1×2√5V5VSpezieller 40PIN LCD-Anschluss
CM4-DISP-BASE-2.8A-10.png Touchscreen×1M.2 M2.0×4×1×15VIPS-Bildschirm
CM4-DUAL-ETH-MINI-10.png Mini Dual Gigabit×2√2.0×15V SH1.05Vdual ETH
CM4-DUAL-CAMERA-BASE-10.png Binokulare Kamera×1√M.2 M2.0×4×25Vdual 8MP Kameras
CM4-ETH-RS485-BASE-B-10.png 4CH RS485×12.0×2×1×2×15V7-36Vdual ETH
CM4-DUAL-ETH-WIFI6-BASE-10.png WIFI6 DUAL ETH×1√M.2 E2.0×3×1×2×2×15/12V7-36VWIFI6 dual ETH
CM4-DUAL-ETH-BASE-10.png Dual Gigabit ETH×2√3.0×3×1×2×2√5/12V7-36V
CM4-DUAL-ETH-4G-5G-BASE-10.png IoT Dual Gigabit ETH×2√3.0×2×1×2×2√5/12V5V5G/4G-Unterstützung
Compute-Module-4-PoE-4G-Board-10.png IoT-Grundplatine√×1Gen2×12.0×2×2×2×2√5/12V7-36V5G/4G-UnterstützungRS232RS485ADC
Compute-Module-4-PoE-Board-B-10.png PoE-Grundplatine (B)√×1√Gen2×12.0×4×2×2×2√5/12V5VRS232RS485
CM4-POE-UPS-BASE-10.png PoE UPS-Grundplatine√×1√M.2 M2.0×4×1×2×2√5/12V7-36VUPS
Compute-Module-4-PoE-Board-10.png PoE-Grundplatine√×1√3.0×4×2×2×2√5/12V7-36V
Compute-Module-4-IO-Board-10.png Raspberry Pi offiziell②×1√Gen2×12.0×4×2×2×2√12V12V
CM4-IO-WIRELESS-BASE-10.png Drahtlose Grundplatine×1M.2 B / Mini-PCIe2.0×3×1×1√5/12V5V oder 7-36V5G/4G-Unterstützung RS485 CAN Hutschiene
CM4-IO-WIRELESS-BASE-B-10.png UPS Drahtlose Grundplatine×1M.2 B2.0×3×1×1√5/12V5V oder 7-36VMit UPS 5G/4G-Unterstützung RS485 CAN Hutschiene
CM4-NVME-NAS-BOX-10.png NAS Mini-Computer×2√M.2 M×2/ Mini-PCIe3.0×2×2×2√5Vdual M.2 M KEY-Slots
CM4-DISP-BASE-5A-10.png 5″ Touchscreen②×1√M.2 M2.0×4×1×2√5/12V5V
CM4-DISP-BASE-7A-BOX-10.png 7″ All-in-One×1M.2 M2.0×4verwendet×1verwendet√5/12V verwendet7-36VTouchscreen Kamera Lautsprecher
13.3inch-PiPad-C4-10.png 13,3″ All-in-One×12.0×212VHD-Touchscreen
13.3inch-Magic-Mirror-C4-10.png 13,3″ Magic Mirror×12.0×212VHD-Bildschirm, Sprachassistent
Hinweis① USB 3.0 ist gleichbedeutend mit USB 3.2 Gen1 ② Auf der offiziellen Raspberry Pi IO-Platine ohne PoE-Schaltung befindet sich nur ein PoE-Anschluss, das bedeutet, dass ein zusätzliches PoE-Modul erforderlich ist, um die PoE-Funktion auf der offiziellen IO-Platine zu aktivieren. Sofern nicht anders angegeben, steht die PoE-Funktion hier für die Integration einer 802.3af-konformen PoE-Schaltung (5V/2,5A).

Lieferumfang

Tatsächliches Gewicht: 0,018 kg

  1. CM4-NANO-C x1
  2. IMX219-D160 x1
  3. 2*20PIN farbcodierte gerade Stiftleiste x1
