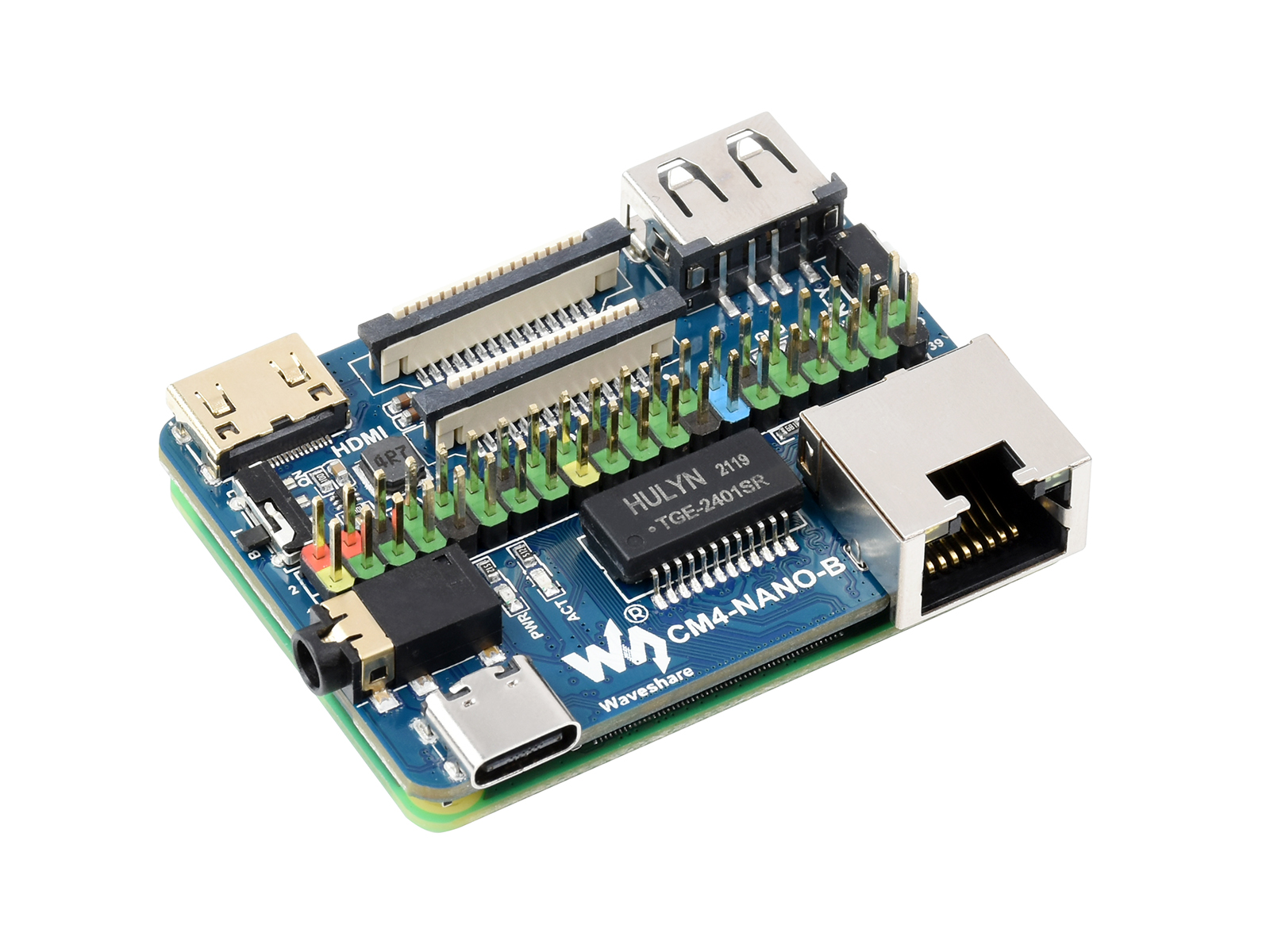

Nano-Basisplatine (B) für Raspberry Pi Compute Module 4, gleiche Größe wie das CM4

Produktinformationen "Nano-Basisplatine (B) für Raspberry Pi Compute Module 4, gleiche Größe wie das CM4"

Kurzbeschreibung: Nano Base Board (B) für Raspberry Pi Compute Module 4, gleiche Größe wie das CM4

Nano Base Board (B) für Raspberry Pi Compute Module 4, gleiche Größe wie das CM4
Nano Base Board (B) für CM4

Geeignet zur Bewertung des Raspberry Pi CM4 oder zur Integration in Endprodukte

Base Board für Compute Module 4 Lite/eMMCCM4-NANO-B-details-1.jpg
Kompakt, dennoch vollständig

Standard-CM4-Sockel, 40PIN GPIO, Gigabit-Ethernet, USB2.0, DSI, CSI, 3,5-mm-Audiobuchse... alles im kompakten Gehäuse, genau so groß wie das CM4

Hinweis: Das CM4 ist NICHT enthalten. Bitte kaufen Sie es bei Bedarf separat.
Spezifikationen
CM4-Sockelgeeignet für alle Varianten des Compute Module 4
NetzwerkGigabit-Ethernet-RJ45-Anschluss
SteckverbinderRaspberry Pi 40PIN GPIO-Leiste × 1
USBUSB 2.0 Typ-A-Anschluss × 1
AnzeigeMIPI-DSI-Anschluss × 1 (15-poliger 1,0-mm-FPC-Anschluss)
KameraMIPI-CSI-2-Anschluss × 1 (15-poliger 1,0-mm-FPC-Anschluss)
VideoMini-HDMI-Anschluss × 1, unterstützt 4K 30fps-Ausgabe
Audio3,5-mm-Klinkenbuchse
SpeicherMicro-SD-Kartensteckplatz für Compute Module 4 Lite (ohne eMMC) Varianten
Stromeingang5V
Abmessungen56 × 41mm

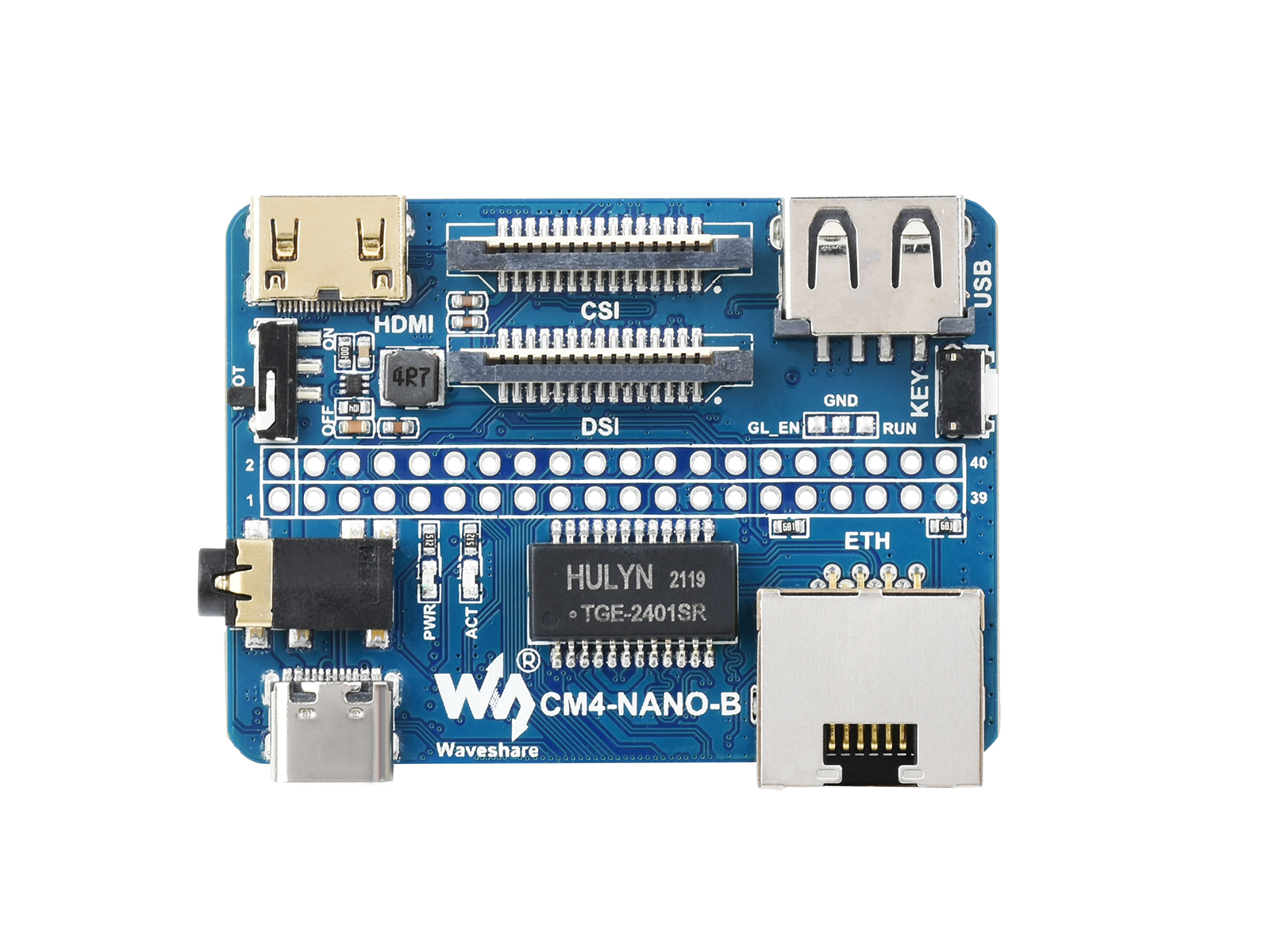

Was ist an Bord
  1. CM4-Sockel geeignet für alle Varianten des Compute Module 4
  2. Micro-SD-Kartenslotzum Anschließen einer Micro-SD-Karte mit vorinstalliertem Image (NUR Lite-Variante)
  3. 40PIN GPIO-Leistezum Anschließen verschiedener HATs
  4. Gigabit-Ethernet-RJ45-Anschluss
  5. Stromversorgung / Programmierung5V-Stromversorgung oder zum Brennen von eMMC
  6. 3,5-mm-Audiobuchse
  7. Benutzertaste
  8. USB2.0-Anschlusszum Anschließen verschiedener USB-Geräte

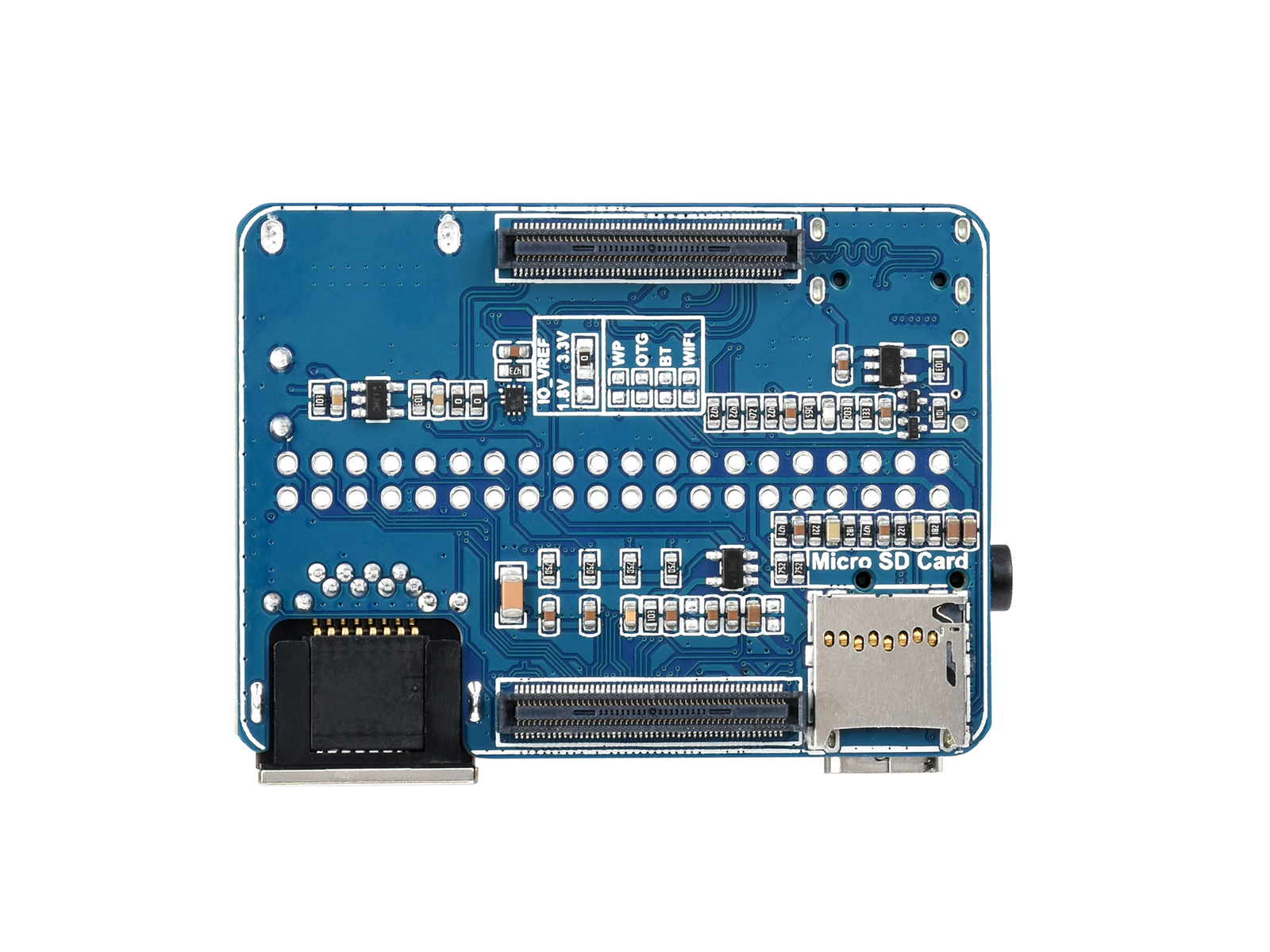

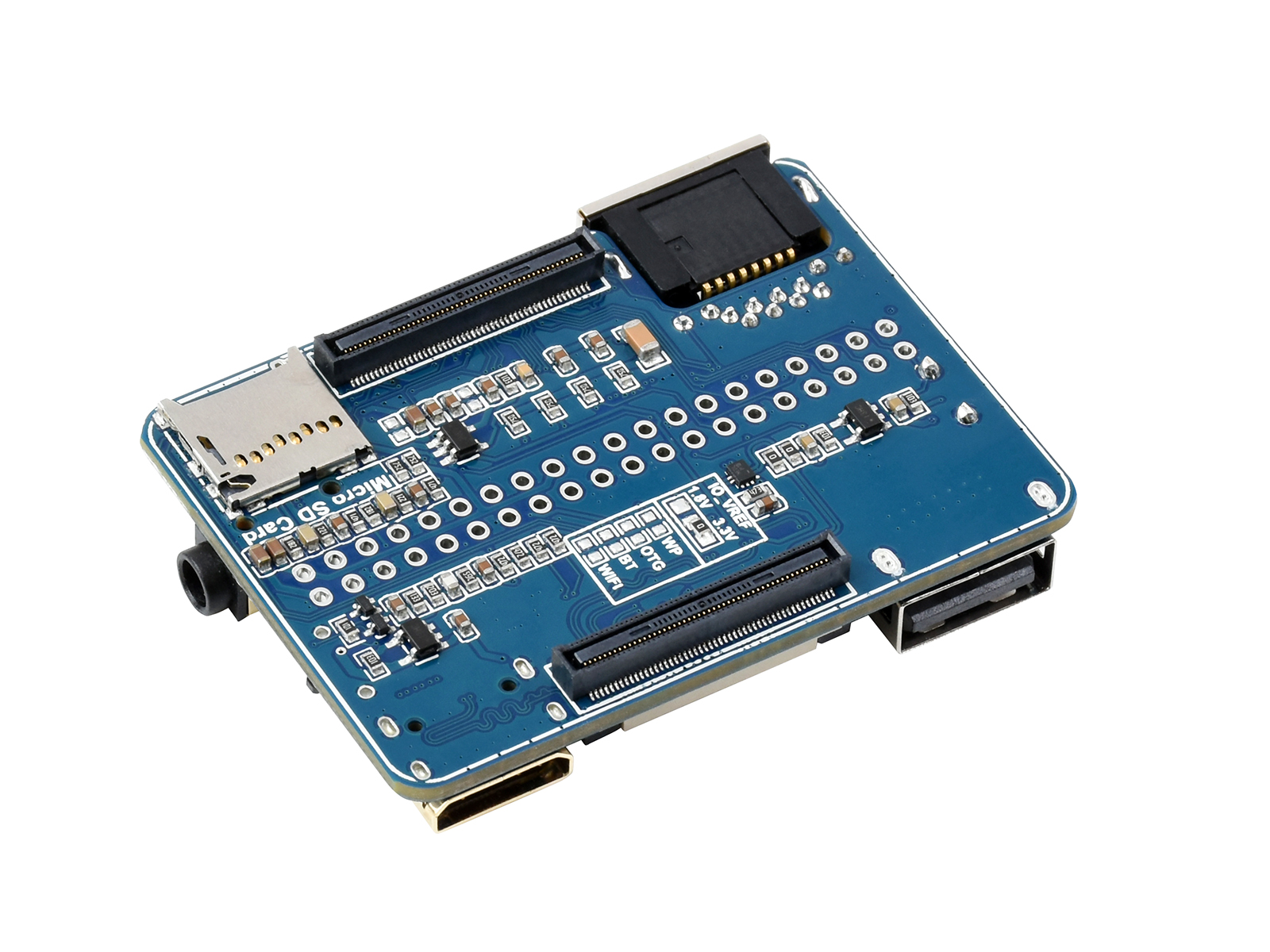

  1. CSI-Anschluss MIPI-CSI-Kameraschnittstelle
  2. DSI-Anschluss MIPI-DSI-Displayschnittstelle
  3. MP1658
  4. Mini-HDMI-Anschluss unterstützt 4K 30fps-Ausgabe
  5. BOOT-Schalter EIN: USB auf Typ-C-Schnittstelle umschalten, tritt beim Einschalten in den Download-Modus ein (konfiguriert als Massenspeicher über RPI-Boot)AUS: USB auf Typ-A-Schnittstelle umschalten, tritt beim Einschalten nicht in den Download-Modus ein (bootet von eMMC oder Micro-SD-Karte)
Umrisse Abmessungen
Ressourcen & Dienste

* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.

Was sind die Unterschiede
CM4 Base BoardAnzahl und Spezifikationen der Schnittstellen
PoEGigabit ETH40PIN GPIOPCIeUSB①DSIHDMICSIRTCLüfter HeaderStrom EingangEigenschaften
CM4-NANO-A-10.png NANO A√2.0×1×15VCM4-Größe
CM4-NANO-B-10.png NANO B×1√2.0×1×1×1×15VCM4-Größe
CM4-NANO-C-10.png NANO C√2.0×1×1×1×15VOnboard-Kamera
CM4-IO-BASE-B-10.png mini Base A×1√M.2 M2.0×4×1×2×25V5VMini-Größe
CM4-IO-BASE-B-10.png mini Base B×1√M.2 M2.0×4×1×2×2√5V5VMini-Größe
CM4-IO-BASE-C-10.png mini Base C×1√M.2 M2.0×2×1×2√5V5VSpezieller 40PIN LCD-Anschluss
CM4-DISP-BASE-2.8A-10.png Touchscreen×1M.2 M2.0×4×1×15VIPS-Bildschirm
CM4-DUAL-ETH-MINI-10.png Mini Dual Gigabit×2√2.0×15V SH1.05Vdual ETH
CM4-DUAL-CAMERA-BASE-10.png Binokulare Kamera×1√M.2 M2.0×4×25Vdual 8MP Kameras
CM4-ETH-RS485-BASE-B-10.png 4CH RS485×12.0×2×1×2×15V7-36Vdual ETH
CM4-DUAL-ETH-WIFI6-BASE-10.png WIFI6 DUAL ETH×1√M.2 E2.0×3×1×2×2×15/12V7-36VWIFI6 dual ETH
CM4-DUAL-ETH-BASE-10.png Dual Gigabit ETH×2√3.0×3×1×2×2√5/12V7-36V
CM4-DUAL-ETH-4G-5G-BASE-10.png IoT Dual Gigabit ETH×2√3.0×2×1×2×2√5/12V5V5G/4G-Unterstützung
Compute-Module-4-PoE-4G-Board-10.png IoT Base√×1Gen2×12.0×2×2×2×2√5/12V7-36V5G/4G-UnterstützungRS232RS485ADC
Compute-Module-4-PoE-Board-B-10.png PoE Base (B)√×1√Gen2×12.0×4×2×2×2√5/12V5VRS232RS485
CM4-POE-UPS-BASE-10.png PoE UPS Base√×1√M.2 M2.0×4×1×2×2√5/12V7-36VUPS
Compute-Module-4-PoE-Board-10.png PoE Base√×1√3.0×4×2×2×2√5/12V7-36V
Compute-Module-4-IO-Board-10.png Raspberry Pi offiziell②×1√Gen2×12.0×4×2×2×2√12V12V
CM4-IO-WIRELESS-BASE-10.png Drahtlose Basis×1M.2 B / Mini-PCIe2.0×3×1×1√5/12V5V oder 7-36V5G/4G-Unterstützung RS485 CAN Hutschiene
CM4-IO-WIRELESS-BASE-B-10.png UPS Drahtlose Basis×1M.2 B2.0×3×1×1√5/12V5V oder 7-36VMit UPS 5G/4G-Unterstützung RS485 CAN Hutschiene
CM4-NVME-NAS-BOX-10.png NAS Mini-Computer×2√M.2 M×2/ Mini-PCIe3.0×2×2×2√5Vdual M.2 M KEY-Slots
CM4-DISP-BASE-5A-10.png 5″ Touchscreen②×1√M.2 M2.0×4×1×2√5/12V5V
CM4-DISP-BASE-7A-BOX-10.png 7″ All-in-One×1M.2 M2.0×4verwendet×1verwendet√5/12V verwendet7-36VTouchscreen Kamera Lautsprecher
13.3inch-PiPad-C4-10.png 13,3″ All-in-One×12.0×212VHD-Touchscreen
13.3inch-Magic-Mirror-C4-10.png 13,3″ Magic Mirror×12.0×212VHD-Bildschirm, Sprachassistent
Hinweis① USB 3.0 ist gleichbedeutend mit USB 3.2 Gen1 ② Auf dem offiziellen IO-Board von Raspberry Pi befindet sich nur ein PoE-Header ohne PoE-Schaltung, das bedeutet, dass ein zusätzliches PoE-Modul erforderlich ist, um die PoE-Funktion auf dem offiziellen IO-Board zu aktivieren. Sofern nicht anders angegeben, steht die PoE-Funktion hier für die Integration einer 802.3af-konformen PoE-Schaltung (5V/2,5A).

Lieferumfang

  1. CM4-NANO-B x1
  2. 2*20PIN farblich codierter gerader Stiftleiste x1
