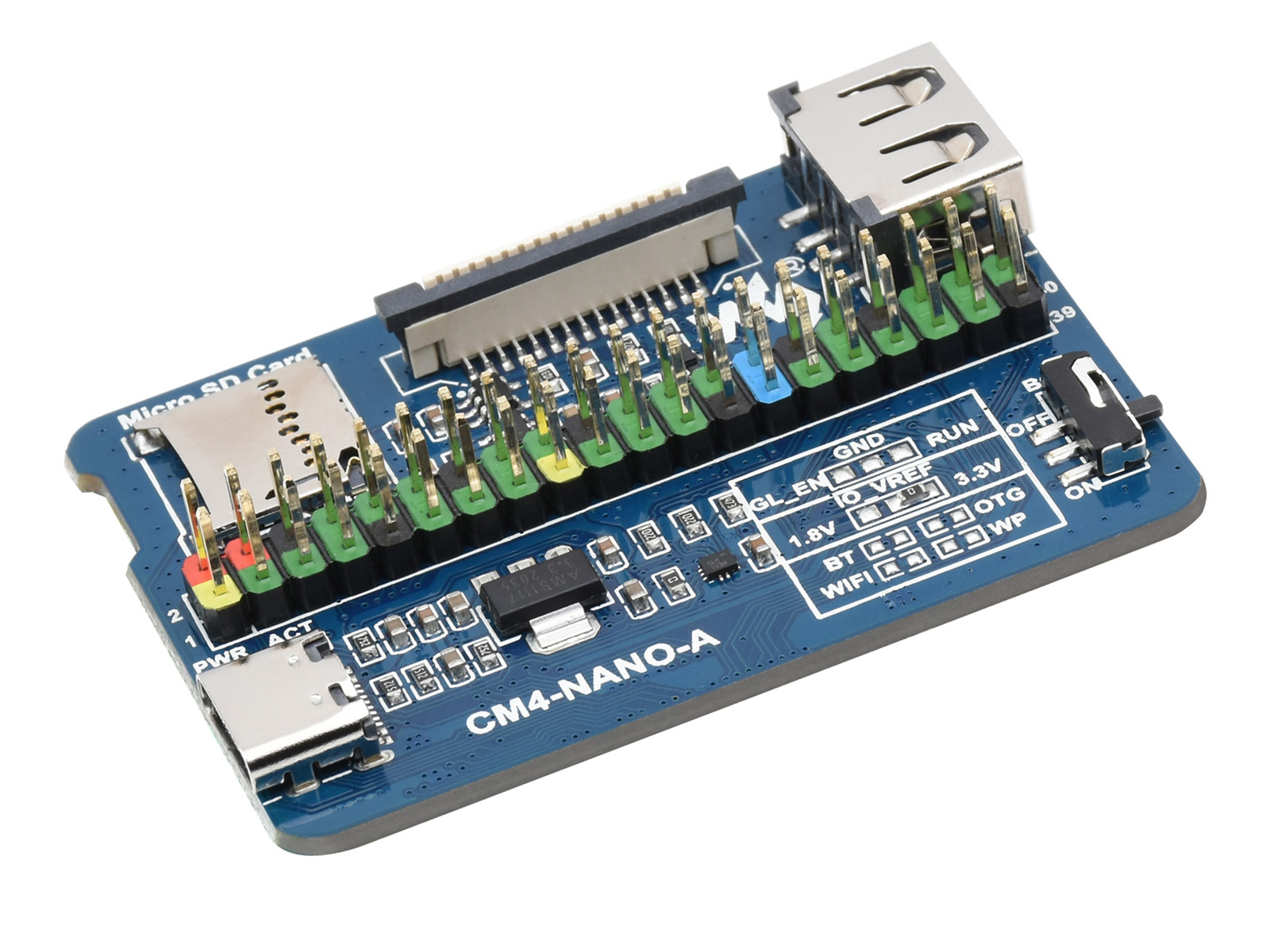

Nano-Basisplatine (A) für Raspberry Pi Compute Module 4, gleiche Größe wie das CM4
17,84 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL21634
Produktinformationen "Nano-Basisplatine (A) für Raspberry Pi Compute Module 4, gleiche Größe wie das CM4"
Kurzbeschreibung: Nano Base Board (A) für Raspberry Pi Compute Module 4, gleiche Größe wie das CM4
Nano Base Board (A) für Raspberry Pi Compute Module 4, gleiche Größe wie das CM4
Nano Base Board (A) für CM4
Geeignet zur Bewertung des Raspberry Pi CM4 oder zur Integration in Endprodukte
Base Board für Compute Module 4 Lite/eMMC
Gleiche Größe wie das CM4
Standard-CM4-Sockel, mit mehreren Peripherieschnittstellen, geeignet für schmale Anwendungsumgebungen
Hinweis: Das CM4 ist NICHT enthalten. Bitte kaufen Sie es bei Bedarf separat.
Spezifikationen
| CM4-Sockel | geeignet für alle Varianten des Compute Module 4 |
|---|---|
| Steckverbinder | Raspberry Pi 40PIN GPIO-Schnittstelle × 1 |
| USB | USB 2.0 Typ-A-Schnittstelle × 1 |
| Kamera | MIPI CSI-2-Anschluss × 1 (15-poliger 1,0 mm FPC-Steckverbinder) |
| Speicher | Micro-SD-Kartensteckplatz für Compute Module 4 Lite (ohne eMMC) Varianten |
| Stromeingang | 5V |
| Abmessungen | 55 × 40 mm |

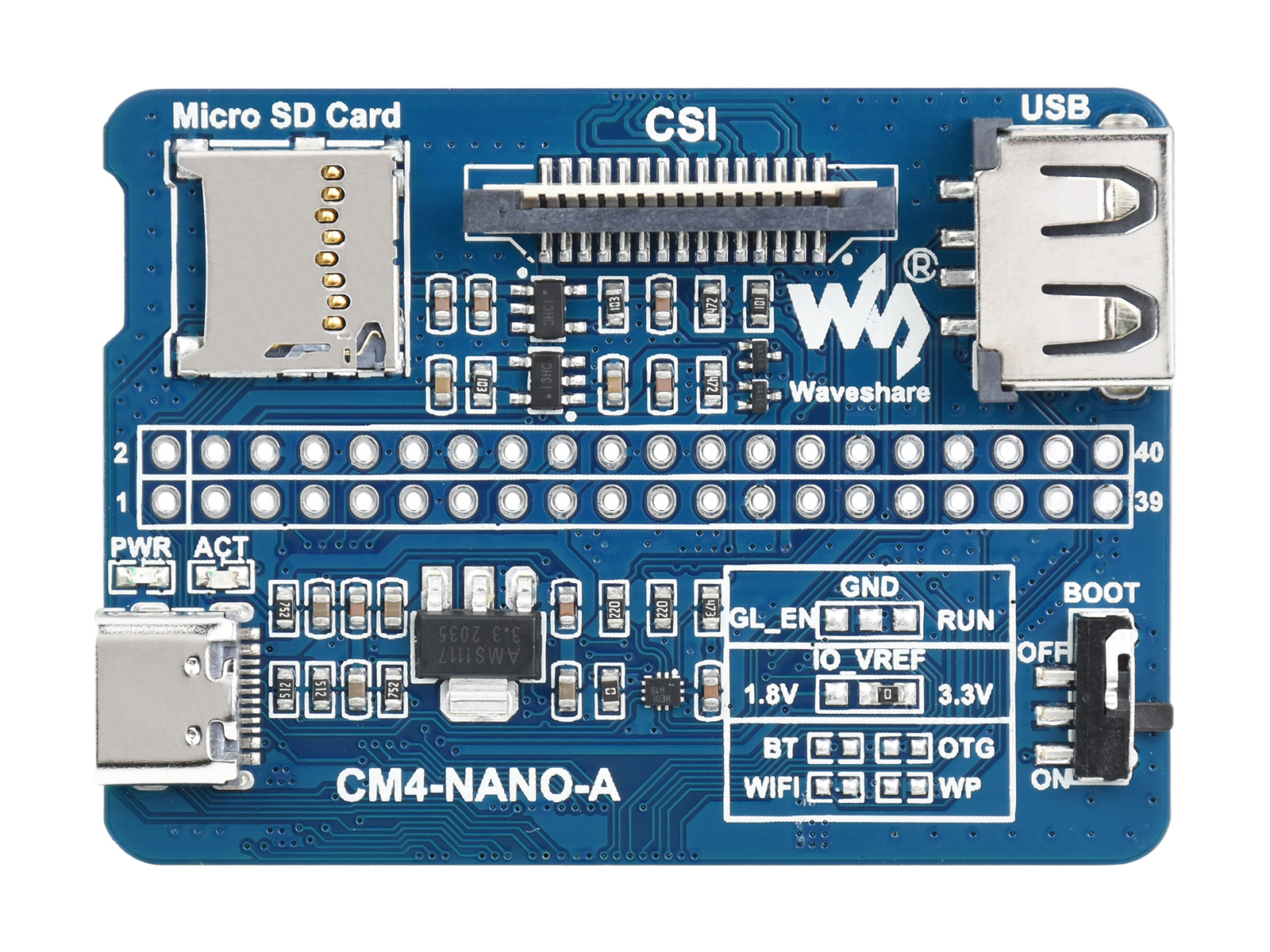

Was ist auf der Platine

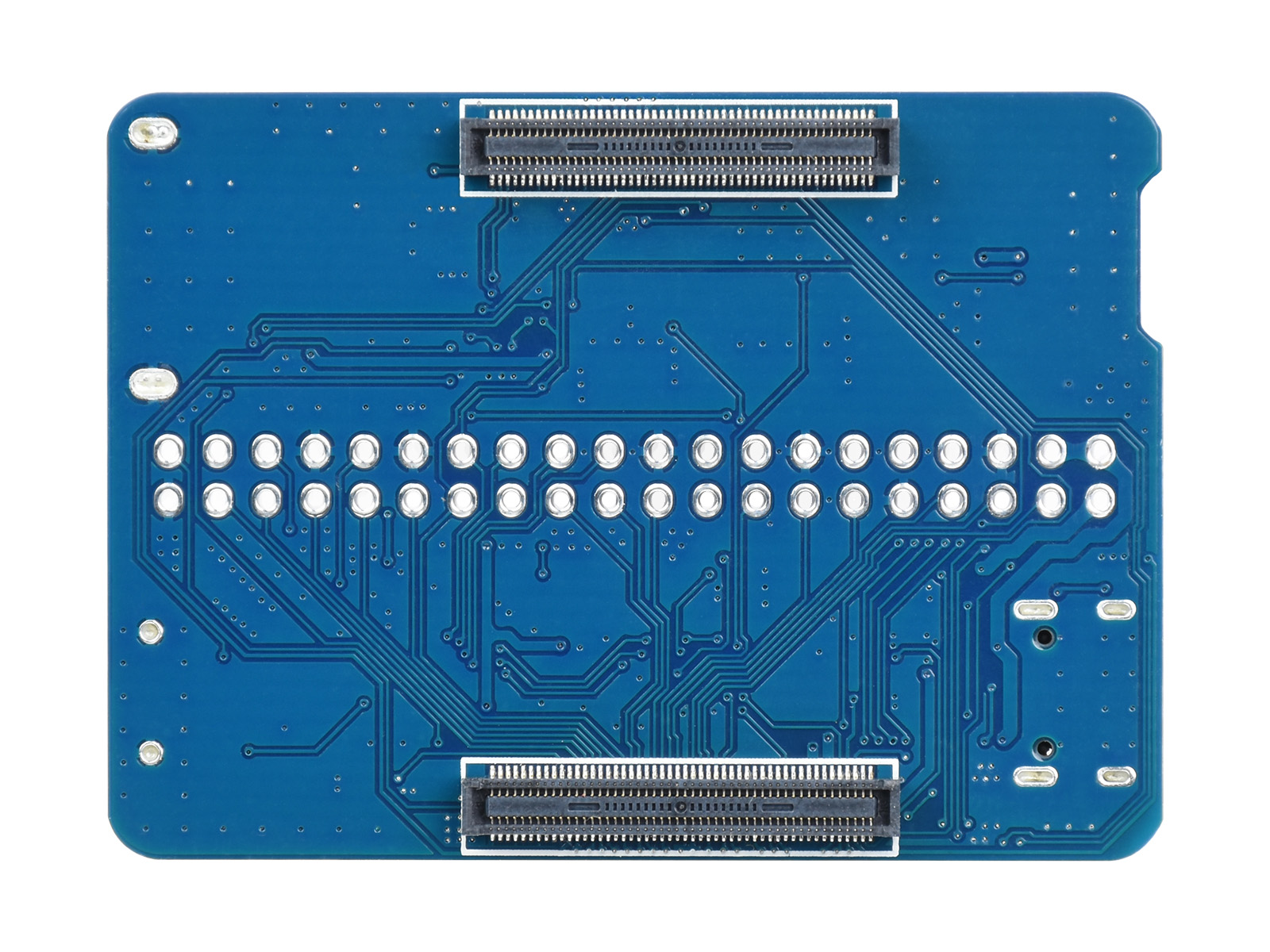

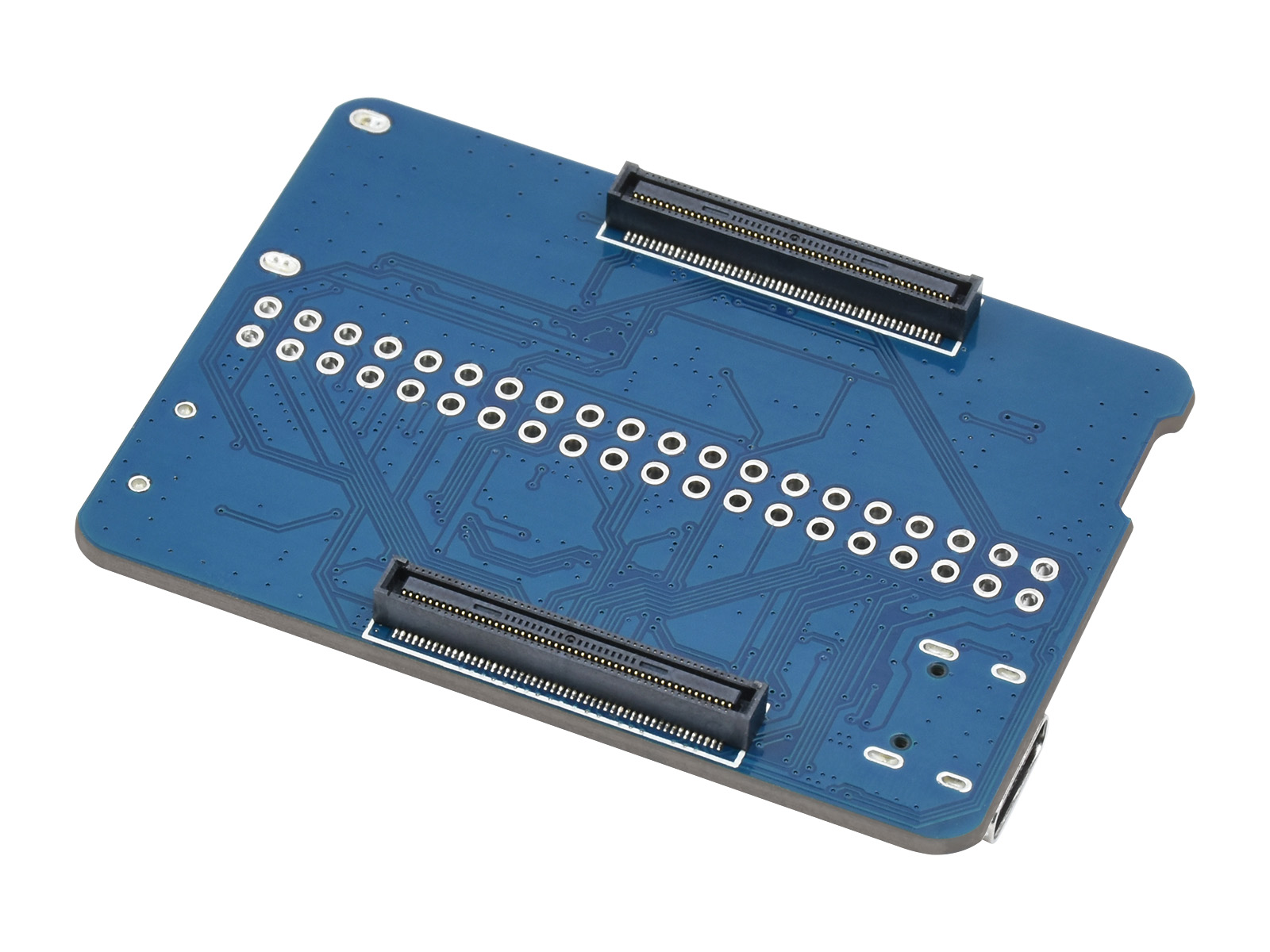

- CM4-Sockel geeignet für alle Varianten des Compute Module 4
- Stromversorgung / Programmierung 5V-Stromversorgung oder zur eMMC-Brennung verwendet
- Micro-SD-Kartensteckplatz zum Anschließen einer Micro-SD-Karte mit vorinstalliertem Image (NUR Lite-Variante)
- CSI-Schnittstelle 1 × MIPI CSI-Kameraschnittstelle
- USB2.0-Schnittstelle zum Anschließen verschiedener USB-Geräte
- 40PIN GPIO-Schnittstelle geeignet zum Anschließen verschiedener HAT-Module
- PWR-Anzeige CM4-Stromstatus
- ACT-Anzeige CM4-Arbeitsstatus
- AMS1117-3.3
- BOOT-Schalter EIN: USB auf Typ-C-Schnittstelle umschalten, tritt beim Einschalten in den Download-Modus ein (konfiguriert als Massenspeicher über RPI-Boot)AUS: USB auf Typ-A-Schnittstelle umschalten, tritt beim Einschalten nicht in den Download-Modus ein (Start von eMMC oder Micro-SD-Karte)
Außenmaße
Ressourcen & Dienste
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Was sind die Unterschiede
| CM4 Base Board | Anzahl und Spezifikationen der Schnittstellen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PoE | Gigabit ETH | 40PIN GPIO | PCIe | USB① | DSI | HDMI | CSI | RTC | Lüfter Anschluss | Strom Eingang | Eigenschaften | |
 NANO A | √ | 2.0×1 | ×1 | 5V | CM4-Größe | |||||||
 NANO B | ×1 | √ | 2.0×1 | ×1 | ×1 | ×1 | 5V | CM4-Größe | ||||
 NANO C | √ | 2.0×1 | ×1 | ×1 | ×1 | 5V | Onboard-Kamera | |||||
 mini Base A | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | ×2 | 5V | 5V | Mini-Größe | ||
| mini Base B | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | ×2 | √ | 5V | 5V | Mini-Größe | |
 mini Base C | ×1 | √ | M.2 M | 2.0×2 | ×1 | ×2 | √ | 5V | 5V | Spezieller 40PIN LCD-Anschluss | ||
 Touchscreen | ×1 | M.2 M | 2.0×4 | ×1 | ×1 | 5V | IPS-Bildschirm | |||||
 Mini Dual Gigabit | ×2 | √ | 2.0×1 | 5V SH1.0 | 5V | dual ETH | ||||||
 Binokulare Kamera | ×1 | √ | M.2 M | 2.0×4 | ×2 | 5V | dual 8MP Kameras | |||||
 4CH RS485 | ×1 | 2.0×2 | ×1 | ×2 | ×1 | 5V | 7-36V | dual ETH | ||||
 WIFI6 DUAL ETH | ×1 | √ | M.2 E | 2.0×3 | ×1 | ×2 | ×2 | ×1 | 5/12V | 7-36V | WIFI6 dual ETH | |
 Dual Gigabit ETH | ×2 | √ | 3.0×3 | ×1 | ×2 | ×2 | √ | 5/12V | 7-36V | |||
 IoT Dual Gigabit ETH | ×2 | √ | 3.0×2 | ×1 | ×2 | ×2 | √ | 5/12V | 5V | 5G/4G-Unterstützung | ||
 IoT Base | √ | ×1 | Gen2×1 | 2.0×2 | ×2 | ×2 | ×2 | √ | 5/12V | 7-36V | 5G/4G-UnterstützungRS232RS485ADC | |
 PoE Base (B) | √ | ×1 | √ | Gen2×1 | 2.0×4 | ×2 | ×2 | ×2 | √ | 5/12V | 5V | RS232RS485 |
 PoE UPS Base | √ | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | ×2 | √ | 5/12V | 7-36V | UPS |
 PoE Base | √ | ×1 | √ | 3.0×4 | ×2 | ×2 | ×2 | √ | 5/12V | 7-36V | ||
 Raspberry Pi offiziell | ② | ×1 | √ | Gen2×1 | 2.0×4 | ×2 | ×2 | ×2 | √ | 12V | 12V | |
 Drahtlose Base | ×1 | M.2 B / Mini-PCIe | 2.0×3 | ×1 | ×1 | √ | 5/12V | 5V oder 7-36V | 5G/4G-Unterstützung RS485 CAN Hutschiene | |||
 UPS Drahtlose Base | ×1 | M.2 B | 2.0×3 | ×1 | ×1 | √ | 5/12V | 5V oder 7-36V | Mit UPS 5G/4G-Unterstützung RS485 CAN Hutschiene | |||
 NAS Mini-Computer | ×2 | √ | M.2 M×2/ Mini-PCIe | 3.0×2 | ×2 | ×2 | √ | 5V | dual M.2 M KEY-Slots | |||
 5″ Touchscreen | ② | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | √ | 5/12V | 5V | ||
 7″ All-in-One | ×1 | M.2 M | 2.0×4 | verwendet | ×1 | verwendet | √ | 5/12V verwendet | 7-36V | Touchscreen Kamera Lautsprecher | ||
 13,3″ All-in-One | ×1 | 2.0×2 | 12V | HD-Touchscreen | ||||||||
 13,3″ Magic Mirror | ×1 | 2.0×2 | 12V | HD-Bildschirm, Sprachassistent | ||||||||
| Hinweis | ① USB 3.0 ist gleichbedeutend mit USB 3.2 Gen1 ② Auf dem offiziellen Raspberry Pi IO-Board ohne PoE-Schaltung befindet sich nur ein PoE-Anschluss, das bedeutet, dass ein zusätzliches PoE-Modul erforderlich ist, um die PoE-Funktion auf dem offiziellen IO-Board zu aktivieren. Sofern nicht anders angegeben, steht die PoE-Funktion hier für die Integration einer 802.3af-konformen PoE-Schaltung (5V/2,5A). | |||||||||||
Lieferumfang
- CM4-NANO-A x1
- 2*20PIN farblich codierter gerader Stiftleiste x1
