NEO-M8T GNSS-Timing-Hut für Raspberry Pi, Einzel-Satellit-Timing, gleichzeitiger Empfang von GPS, Beidou, Galileo, GLONASS
130,89 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "NEO-M8T GNSS-Timing-Hut für Raspberry Pi, Einzel-Satellit-Timing, gleichzeitiger Empfang von GPS, Beidou, Galileo, GLONASS"
GNSS-Modul basierend auf NEO-M8T für Raspberry Pi, Single-Satellit-Timing-Funktion
genaue und schnelle Positionsbestimmung mit geringer Drift, geringer Stromverbrauch, herausragende Fähigkeit zur Anti-Spoofing- und Anti-Jamming-Unterdrückung
Dies ist ein Raspberry Pi GNSS HAT, der auf NEO-M8T basiert und die Unterstützung eines Multi-Konstellations-Empfängers sowie die präzise Single-Satellit-Timing-Funktion bietet. Er unterstützt den gleichzeitigen Empfang von bis zu 3 GNSS (GPS, Beidou, Galileo, GLONASS) und Augment-Systemen wie SBAS, QZSS, IMES und D-GPS. Er zeichnet sich durch genaue und schnelle Positionsbestimmung mit geringer Drift, geringen Stromverbrauch, herausragende Fähigkeit zur Anti-Spoofing- und Anti-Jamming-Unterdrückung und vieles mehr aus.

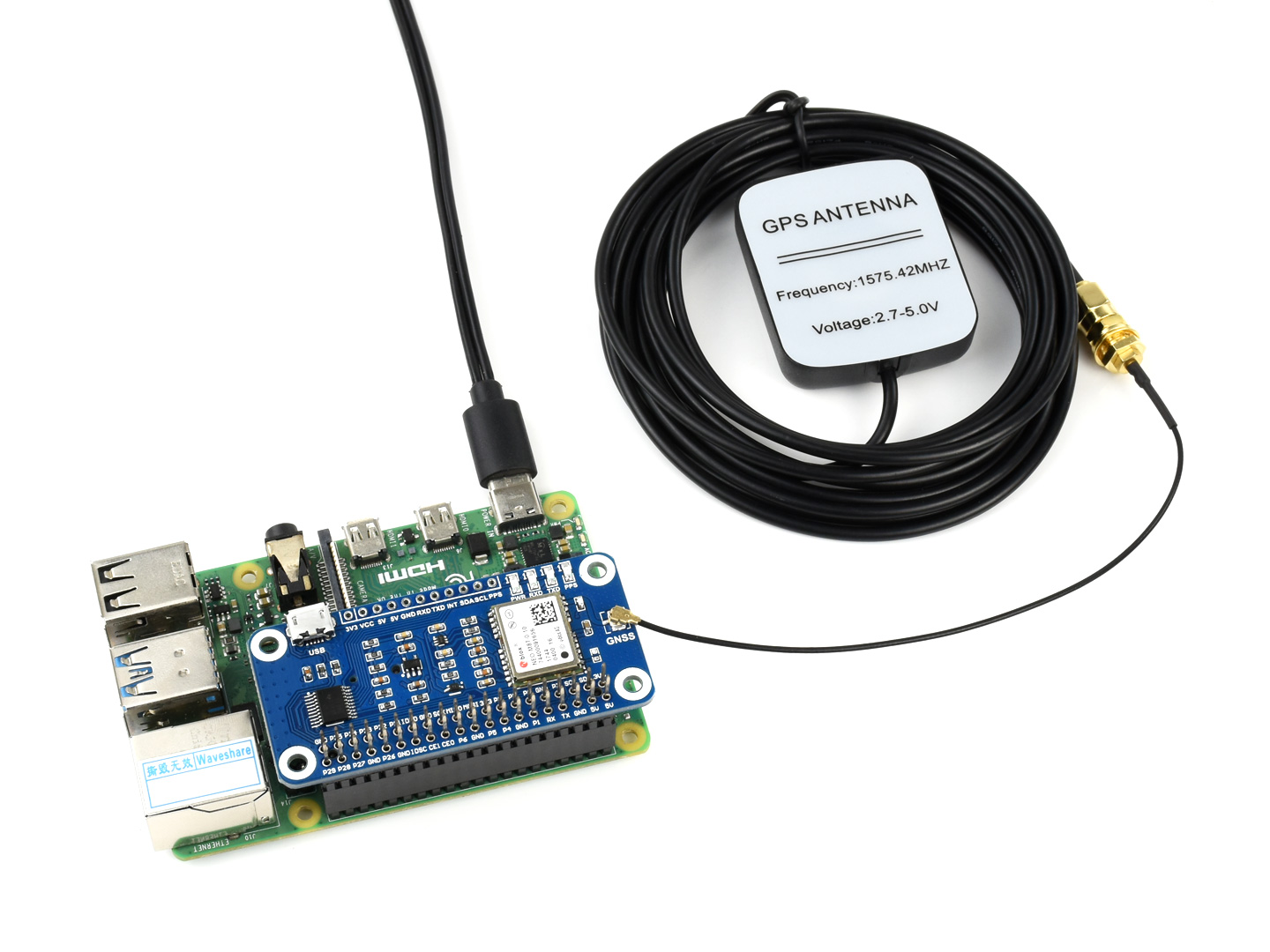

Indem Sie ihn einfach an den Pi anschließen, können Sie die GNSS-Funktion für Ihren Raspberry Pi sehr einfach aktivieren.
- Präzise Timing-Funktion, hohe Verfügbarkeit auch mit nur einem einzelnen Satelliten
- Hochdynamische Funkgeräte mit analoger und digitaler Interferenzminderung, unterstützt Anwendungen in der drahtlosen Kommunikationstechnik
- Multi-Konstellations-Empfängerunterstützung, gleichzeitiger Empfang von bis zu 3 Arten von GNSS-Satellitensystemen aus GPS, Beidou, Galileo und GLONASS, bei gleichzeitig geringem Stromverbrauch
- Unterstützung von Augment-Systemen, einschließlich SBAS, QZSS, IMES, D-GPS, zur Verbesserung der Positionsbestimmungsleistung für den Dienststandort
- A-GNSS (Assisted GNSS)-Unterstützung, reduziert die erste Positionsbestimmungszeit beim Einschalten, verbessert die Erfassungsempfindlichkeit
- Verfügt über -167dBm Navigations-Empfindlichkeit und herausragende Fähigkeit zur Anti-Spoofing- und Anti-Jamming-Unterdrückung, unterstützt Geo-Fencing
- Unterstützt U-Center, eine einfache Möglichkeit, das Modul zu konfigurieren
- Standard-Raspberry-Pi-40PIN-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Serienboards, Jetson Nano
- Bringt die UART- und I2C-Schnittstellen des Moduls heraus, zum Anschluss an Host-Boards wie Arduino/STM32
- Baudratenbereich: 4800~921600bps (9600bps standardmäßig)
- Unterstützt DDC (I2C-konforme) Schnittstelle: bis zu 400KHz (max.)
- Onboard-Batteriefach, unterstützt ML1220 wiederaufladbare Zelle, zur Speicherung von Ephemerideninformationen und Hot Starts
- 4x LEDs zur Anzeige des Modulbetriebsstatus
- Liefert mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Jetson Nano/Arduino/STM32)
| GNSS-Spezifikationen | ||||||
|---|---|---|---|---|---|---|
| NEO-M8T | GPS & GLONASS | GPS | GLONASS | BeiDou | Galileo | |
| Frequenzband | 72-Kanal u-blox M8-Engine GPS L1C/A, SBAS L1C/A, QZSS L1C/A, QZSS L1 SAIF, GLONASS L1OF, BeiDou B1, Galileo E1B/C | |||||
| Horizontale Positionierungsgenauigkeit | Autonom | 2,5m CEP | 2,5m CEP | 4,0m CEP | 3,0m CEP | - |
| SBAS | 2,0m CEP | 2,0m CEP | - | - | - | |
| Max. Navigations-Aktualisierungsrate | 4Hz | 10Hz | 10Hz | 10Hz | 10Hz | |
| Time-To-First-Fix | Kaltstart | 25s | 29s | 30s | 34s | 45s |
| Warmstart | 1s | 1s | 1s | 1s | 1s | |
| Gestützter Start | 2s | 2s | 2s | 3s | 7s | |
| Empfindlichkeit | Verfolgung und Navigation | -167 dBm | -166 dBm | -166 dBm | -159 dBm | -159 dBm |
| Gestützte Erfassung | -157 dBm | -157 dBm | -151 dBm | -146 dBm | -142 dBm | |
| Wiedererfassung | -160 dBm | -160 dBm | -156 dBm | -156 dBm | -153 dBm | |
| Kaltstart | -148 dBm | -148 dBm | -145 dBm | -143 dBm | -138 dBm | |
| Warmstart | -160 dBm | -160 dBm | -156 dBm | -155 dBm | -151 dBm | |
| Geschwindigkeitsgenauigkeit | 0,05 m/s | 0,05 m/s | 0,1 m/s | 0,1 m/s | 0,1 m/s | |
| Kursgenauigkeit | 0,3 Grad | 0,3 Grad | 0,4 Grad | 0,5 Grad | 0,5 Grad | |
| PPS-Genauigkeit | Klarer Himmel | ≤20ns | ||||
| Indoor | ≤500ns | |||||
| Jitter | ±11ns | |||||
| PPS-Frequenz | 0,25Hz…10MHz (konfigurierbar) | |||||
| Betriebsgrenzwerte | Beschleunigung (max): 4g | |||||
| Höhe (max): 50000m | ||||||
| Geschwindigkeit (max): 500m/s | ||||||
| Andere Spezifikationen | ||||||
| Kommunikationsschnittstelle | USB, UART (4800~921600bps, 9600bps standardmäßig), I2C (max 400KHz) | |||||
| Aktualisierungsrate | 1Hz (Standard), 10Hz (max.) | |||||
| Protokoll | NMEA 0183 Version 4.0 (V2.3 oder V4.1 wählbar), UBX, RTCM 2.3 | |||||
| Stromversorgung | 5V | |||||
| Gesamtstromverbrauch | <45mA@5V (Durchgehender Modus) | |||||
| Modulstrom | 32mA@3V (Durchgehender Modus) | |||||
| Betriebstemperatur | -40℃ ~ 85℃ | |||||
| Abmessungen | 65mm × 30,5mm | |||||

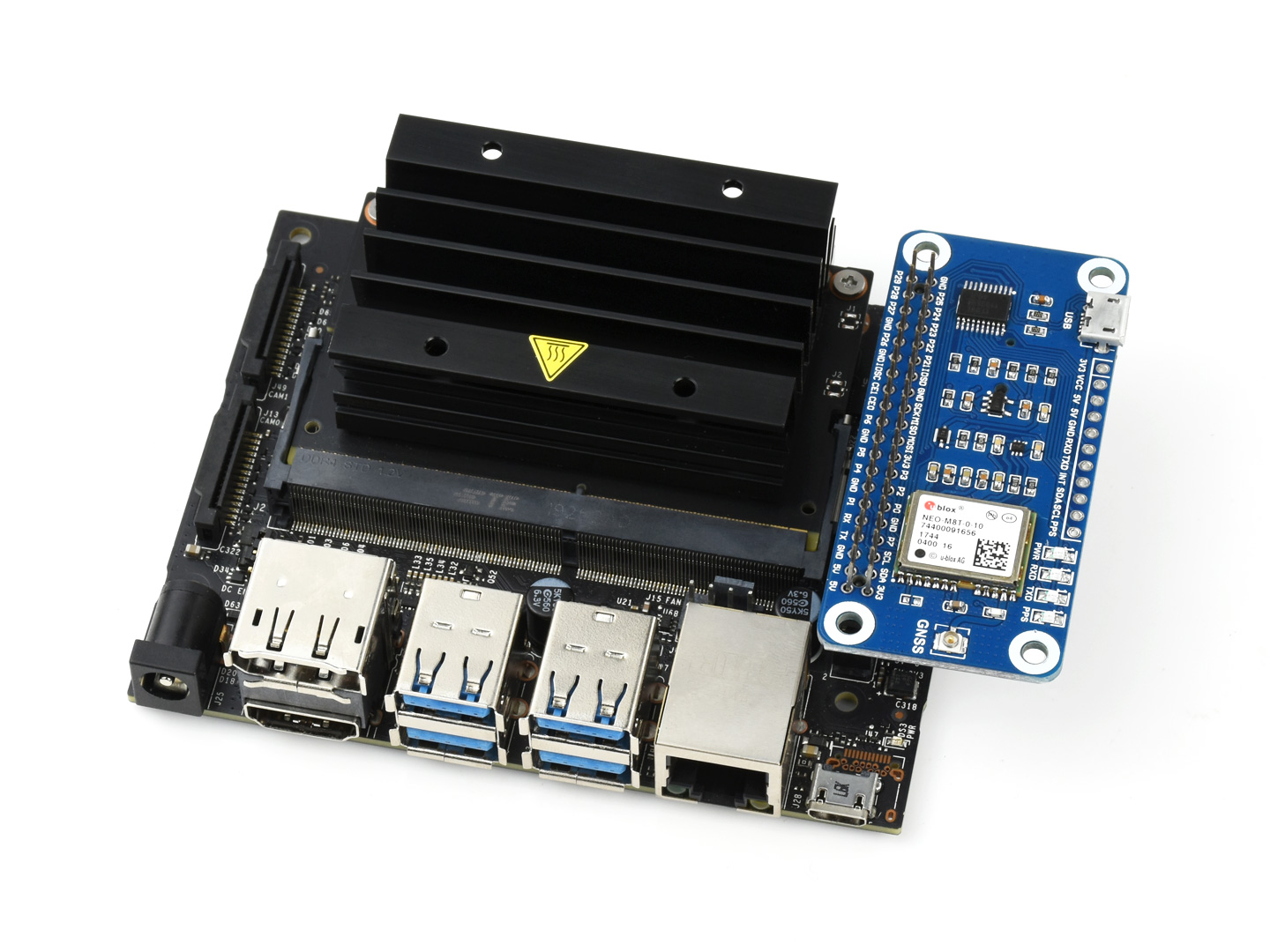

Kompatibel mit Raspberry-Pi-Serienboards, Jetson Nano
hohe Integrität, präzise Timing-Funktion, hohe Verfügbarkeit auch mit nur einem einzelnen Satelliten
Kosteneffektiv, hohe Präzision, einfache Implementierung
gleichzeitiger Empfang von bis zu 3 Arten von GNSS-Satellitensystemen, bei gleichzeitig geringem Stromverbrauch
Unterstützt GPS, Beidou, Galileo und GLONASS
Augment-Systeme zielen darauf ab, die Genauigkeit, Integrität, Zuverlässigkeit und Verfügbarkeit der Positionsbestimmung und Navigation zu verbessern
Unterstützt Augment-Systeme einschließlich SBAS, QZSS, IMES, D-GPS
Verfügt über -167dBm Navigations-Empfindlichkeit, herausragende Fähigkeit zur Anti-Spoofing- und Anti-Jamming-Unterdrückung
eine einfache Möglichkeit, das Modul zu konfigurieren
Ideal für Flottenmanagement, Asset-Tracking, Finanztransaktionen, intelligente Stromnetze, Sicherheitssysteme, industrielle PDAs, GIS-Apps usw.

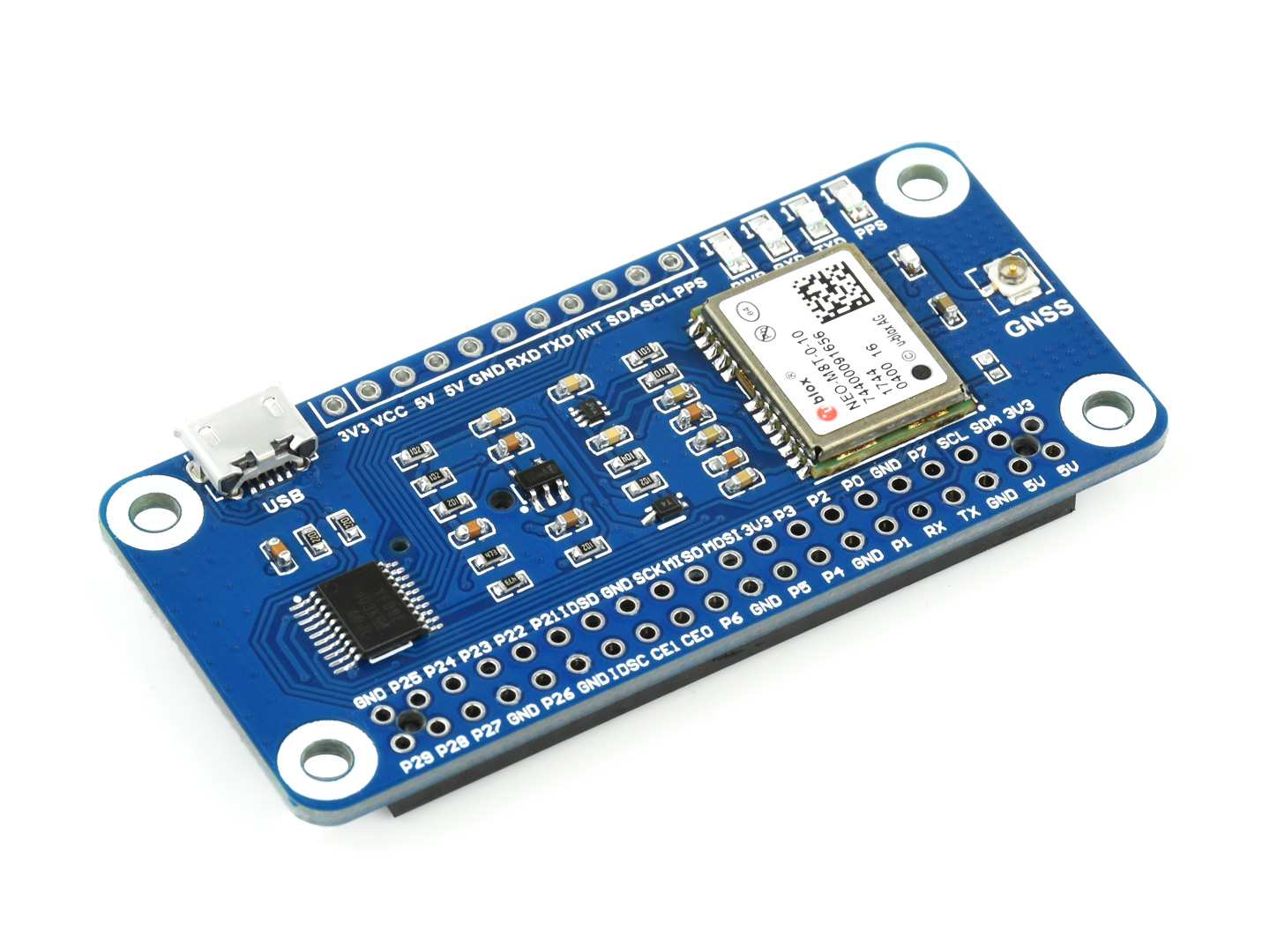

- NEO-M8T-Modul
- RT9193-33 Stromversorgungs-Chip
- TXS0108EPWR Spannungsübersetzer
- Statusanzeigen RXD/TXD: UART TX/RX-Anzeige PPS: GPS-StatusanzeigePWR: Stromversorgungsanzeige

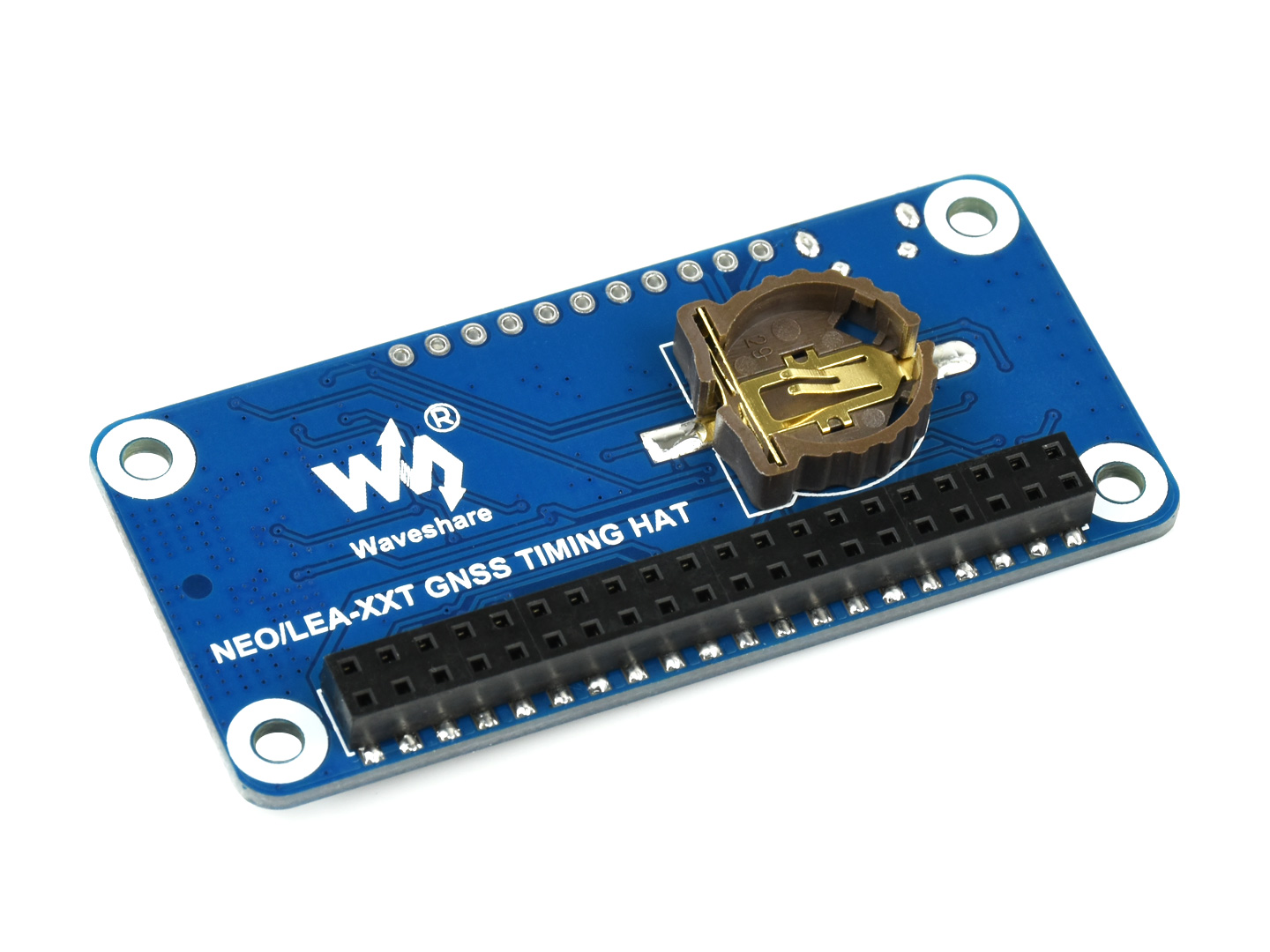

- Batteriefachunterstützt ML1220 wiederaufladbare Zelle, zur Speicherung von Ephemerideninformationen und Hot Starts
- Raspberry-Pi-GPIO-Steckerzum Anschluss an Raspberry Pi
- USB-Anschluss
- UART-, I2C-Schnittstellezum Anschluss an andere MCUs
- GNSS-Antennenanschluss
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Lieferumfang
- NEO-M8T GNSS TIMING HAT x1
- GPS-Außenantenne (B) x1
- USB-A-zu-Micro-B-Kabel x1
- RPi-Schraubenpaket (2 Stk.) x1
- 2x20PIN-Buchsenleiste x1
