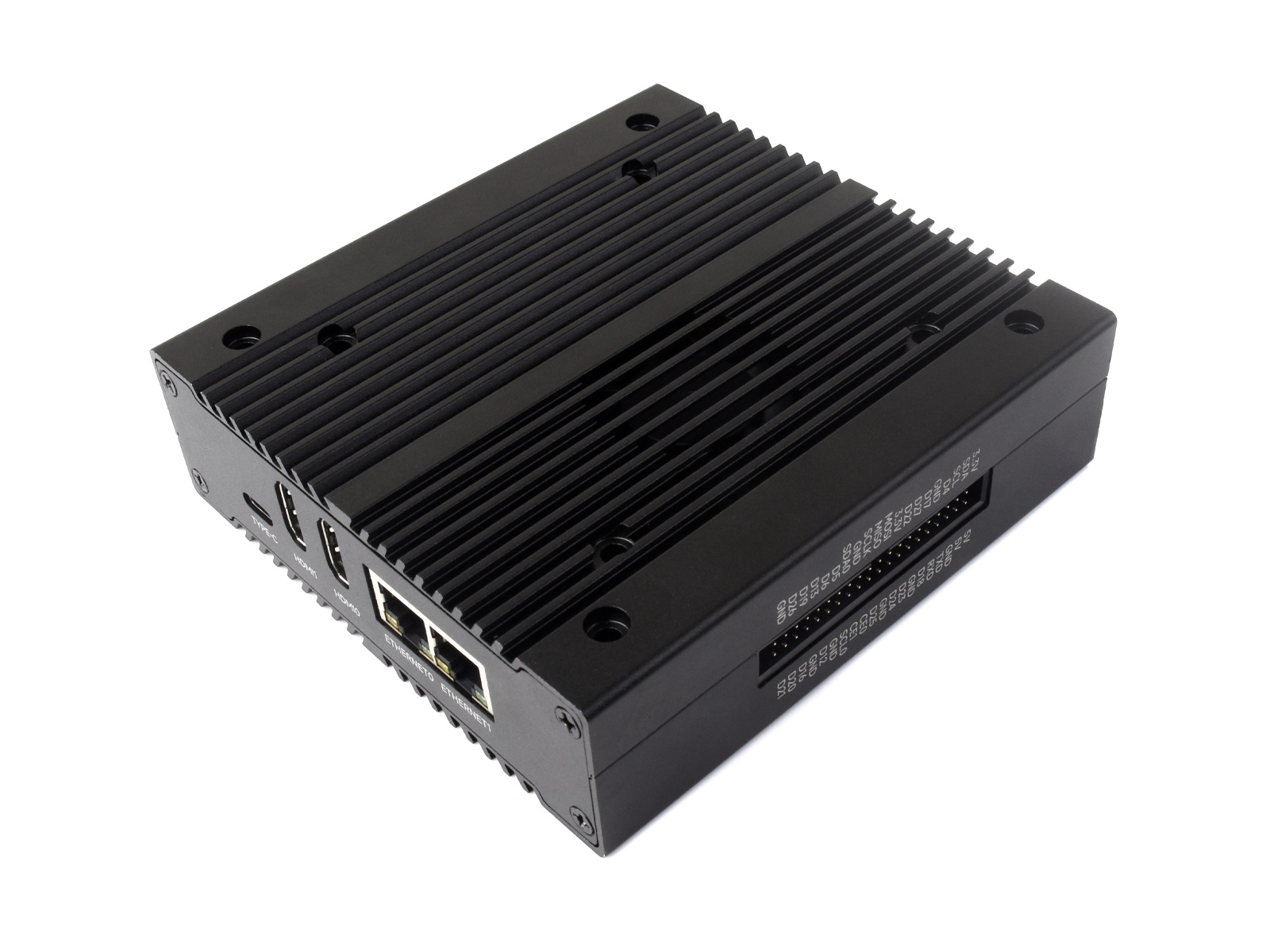

NAS Multifunktionaler Mini-Computer, entwickelt für Raspberry Pi Compute Module 4 (nicht enthalten), Network Storage, Dual-Solid-State-Drive-Slots
98,76 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL24678
Produktinformationen "NAS Multifunktionaler Mini-Computer, entwickelt für Raspberry Pi Compute Module 4 (nicht enthalten), Network Storage, Dual-Solid-State-Drive-Slots"
NAS Multifunktionaler Mini-Computer, entwickelt für Raspberry Pi Compute Module 4 (NICHT enthalten), Network Storage, Dualer Solid-State-Drive-Slot, Dualer Gigabit-Ethernet-Port, 4G-Netzwerk, Metallgehäuse
CM4 NAS Mini-Computer Kit
Entwickelt für Raspberry Pi Compute Module 4
Network StorageUSB 3.2Dualer Gigabit-Ethernet-Port4G
* Das Compute Module 4 ist NICHT enthalten.
Merkmale auf einen Blick
- All-in-One-Mini-Computer, hauptsächlich für Zuhause, kleines Home-Office usw. entwickelt
- Bietet eine einfache und benutzerfreundliche Lösung, keine Expertenkenntnisse in Netzwerk- und Speichersystemen erforderlich
- An Bord 2× M.2 M KEY Slots zur Installation von NVME Solid-State-Drives
- An Bord MINI PCIE-Anschluss zur Installation eines 4G-Moduls
- 2× HDMI 4K-Ausgangsschnittstellen
- An Bord USB3.2-Ports, IR-Empfänger, RTC, dualer Gigabit-Ethernet-Anschluss, 3,5-mm-Klinkenstecker usw.
Spezifikationen
| CM4-Sockel | Geeignet für alle Varianten des Compute Module 4 |
|---|---|
| NETZWERK | Gigabit-Ethernet RJ45-Anschluss × 2 (Originaler Netzwerkport ETH0 und PCIE-erweiterter Netzwerkport ETH1) |
| MINI PCIE-Anschluss, unterstützt 4G-Modul (USB-Protokoll, unterstützt kein PCIE-Protokoll) | |
| Nano-SIM-Kartensteckplatz, unterstützt Standard-Nano-SIM-Karte für 4G/3G/2G-Internetzugang | |
| M.2 | Dualer NVME Solid-State-Drive-Slot (kompatibel mit 2230, 2242, 2260, 2280) |
| USB | USB 3.2 Gen1 (5Gbps) Port × 2 |
| CSI-Kamera | MIPI CSI-2-Kameraport × 2, 15-poliger 1,0mm FPC-Anschluss |
| HDMI | HDMI × 2, unterstützt 4K 30fps-Ausgabe |
| Audio | 3,5-mm-Kopfhörer/Mikrofon-Klinkenstecker |
| RTC | Echtzeituhr mit Batteriefassung und Fähigkeit, das Compute Module 4 zu wecken |
| TF-Kartensteckplatz | TF-Kartensteckplatz für Compute Module 4 Lite (ohne eMMC) Varianten |
| Stromeingang | Type-C (5V 4A) |
| Abmessungen | 128 × 122 × 36mm |
Auswahlführer
| CM4-Basisplatine | Anzahl und Spezifikationen der Schnittstellen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PoE | Gigabit ETH | 40PIN GPIO | PCIe | USB① | DSI | HDMI | CSI | RTC | Lüfter Anschluss | Strom Eingang | Eigenschaften | |
 NANO A | √ | 2.0×1 | ×1 | 5V | CM4-Größe | |||||||
 NANO B | ×1 | √ | 2.0×1 | ×1 | ×1 | ×1 | 5V | CM4-Größe | ||||
 NANO C | √ | 2.0×1 | ×1 | ×1 | ×1 | 5V | An Bord Kamera | |||||
 mini Base A | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | ×2 | 5V | 5V | Mini-Größe | ||
| mini Base B | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | ×2 | √ | 5V | 5V | Mini-Größe | |
 mini Base C | ×1 | √ | M.2 M | 2.0×2 | ×1 | ×2 | √ | 5V | 5V | Spezieller 40PIN LCD-Anschluss | ||
 Touchscreen | ×1 | M.2 M | 2.0×4 | ×1 | ×1 | 5V | IPS-Bildschirm | |||||
 Mini Dual Gigabit | ×2 | √ | 2.0×1 | 5V SH1.0 | 5V | dual ETH | ||||||
 Binokulare Kamera | ×1 | √ | M.2 M | 2.0×4 | ×2 | 5V | dual 8MP Kameras | |||||
 4CH RS485 | ×1 | 2.0×2 | ×1 | ×2 | ×1 | 5V | 7-36V | dual ETH | ||||
 WIFI6 DUAL ETH | ×1 | √ | M.2 E | 2.0×3 | ×1 | ×2 | ×2 | ×1 | 5/12V | 7-36V | WIFI6 dual ETH | |
 Dual Gigabit ETH | ×2 | √ | 3.0×3 | ×1 | ×2 | ×2 | √ | 5/12V | 7-36V | |||
 IoT Dual Gigabit ETH | ×2 | √ | 3.0×2 | ×1 | ×2 | ×2 | √ | 5/12V | 5V | 5G/4G Unterstützung | ||
 IoT Base | √ | ×1 | Gen2×1 | 2.0×2 | ×2 | ×2 | ×2 | √ | 5/12V | 7-36V | 5G/4G UnterstützungRS232RS485ADC | |
 PoE Base (B) | √ | ×1 | √ | Gen2×1 | 2.0×4 | ×2 | ×2 | ×2 | √ | 5/12V | 5V | RS232RS485 |
 PoE UPS Base | √ | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | ×2 | √ | 5/12V | 7-36V | UPS |
 PoE Base | √ | ×1 | √ | 3.0×4 | ×2 | ×2 | ×2 | √ | 5/12V | 7-36V | ||
 Raspberry Pi offiziell | ② | ×1 | √ | Gen2×1 | 2.0×4 | ×2 | ×2 | ×2 | √ | 12V | 12V | |
 Drahtlose Base | ×1 | M.2 B / Mini-PCIe | 2.0×3 | ×1 | ×1 | √ | 5/12V | 5V oder 7-36V | 5G/4G Unterstützung RS485 CAN Hutschiene | |||
 UPS Drahtlose Base | ×1 | M.2 B | 2.0×3 | ×1 | ×1 | √ | 5/12V | 5V oder 7-36V | Mit UPS 5G/4G Unterstützung RS485 CAN Hutschiene | |||
 NAS Mini-Computer | ×2 | √ | M.2 M×2/ Mini-PCIe | 3.0×2 | ×2 | ×2 | √ | 5V | dualer M.2 M KEY Slot | |||
 5″ Touchscreen | ② | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | √ | 5/12V | 5V | ||
 7″ All-in-One | ×1 | M.2 M | 2.0×4 | verwendet | ×1 | verwendet | √ | 5/12V verwendet | 7-36V | Touchscreen Kamera Lautsprecher | ||
 13,3″ All-in-One | ×1 | 2.0×2 | 12V | HD-Touchscreen | ||||||||
 13,3″ Magic Mirror | ×1 | 2.0×2 | 12V | HD-Bildschirm, Sprachassistent | ||||||||
| Hinweis | ① USB 3.0 ist gleichbedeutend mit USB 3.2 Gen1 ② Es gibt nur einen PoE-Anschluss auf dem offiziellen Raspberry Pi IO-Board ohne PoE-Schaltung, das bedeutet, dass ein zusätzliches PoE-Modul erforderlich ist, um die PoE-Funktion auf dem offiziellen IO-Board zu aktivieren. Sofern nicht anders angegeben, steht die PoE-Funktion hier für die Integration einer 802.3af-konformen PoE-Schaltung (5V/2,5A). | |||||||||||
Dualer Solid-State-Drive-Slot
An Bord 2× M.2 M KEY Slots, unterstützt alle Größen von NVME Solid-State-Drives (2230, 2242, 2260, 2280)
VESA-Montageunterstützung
Unterstützt Standard-VESA-Löcher 100×100mm und 75×75mm
nur zur Referenz, Ständer und Display sind NICHT enthalten.

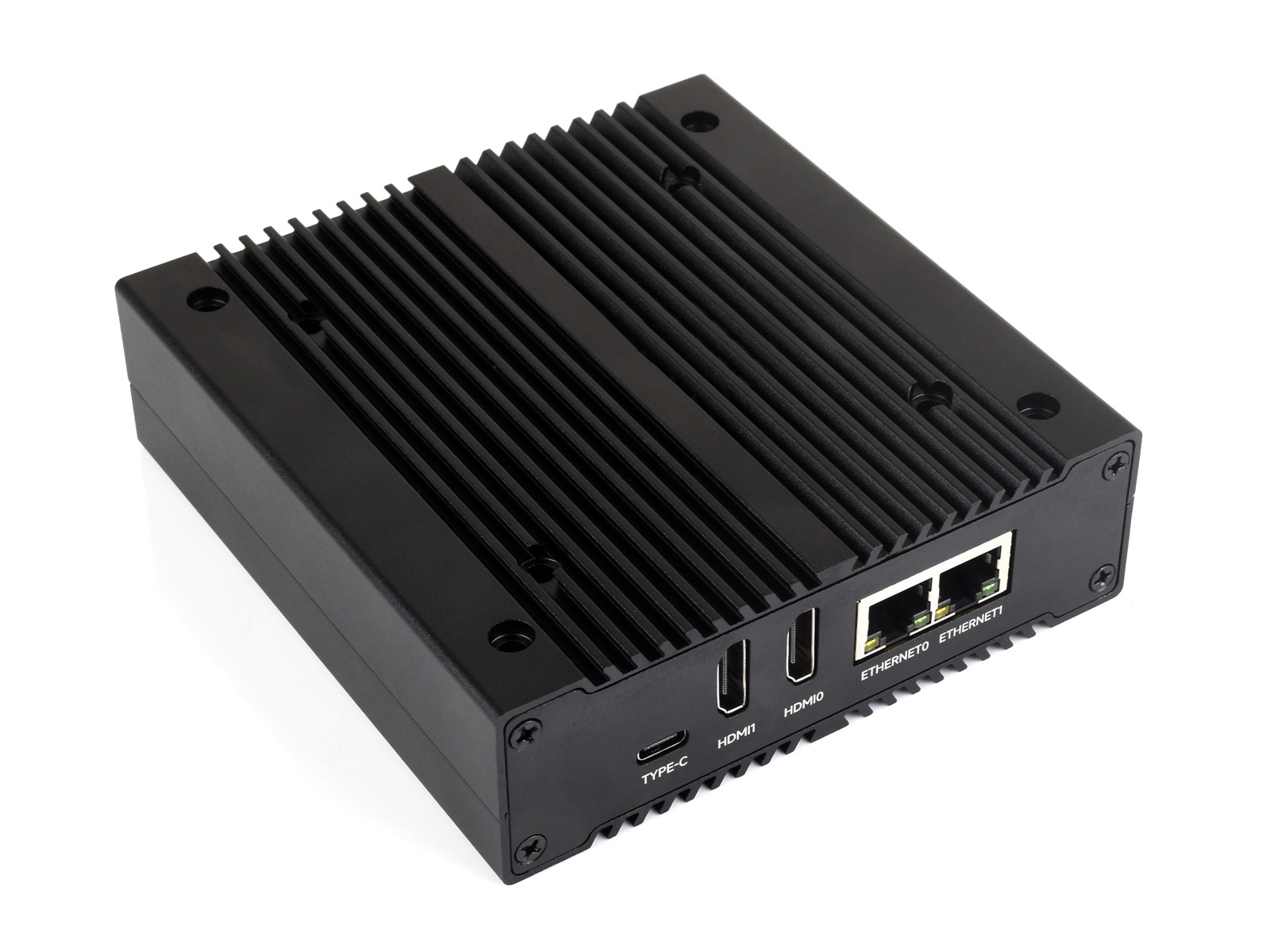

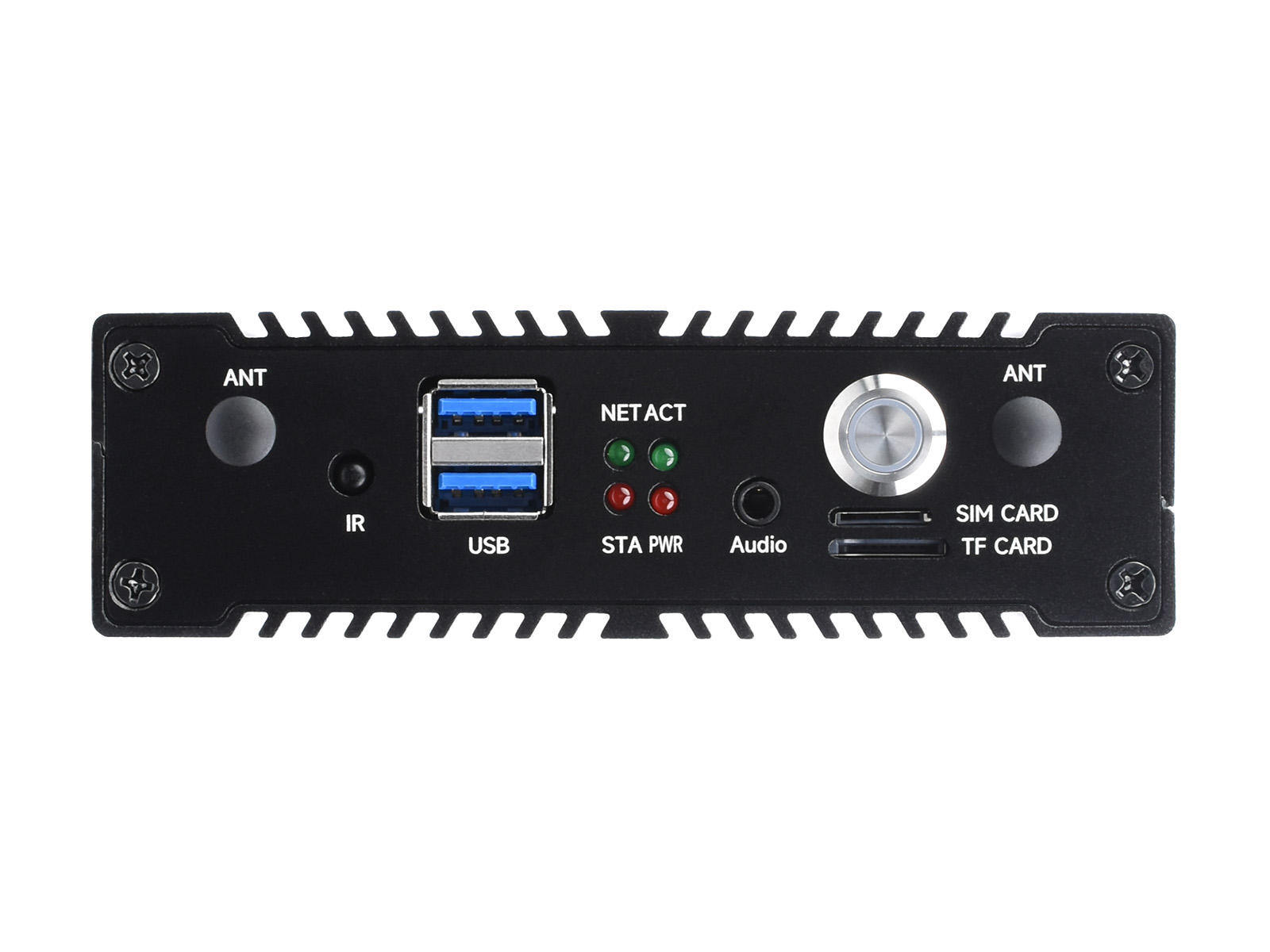

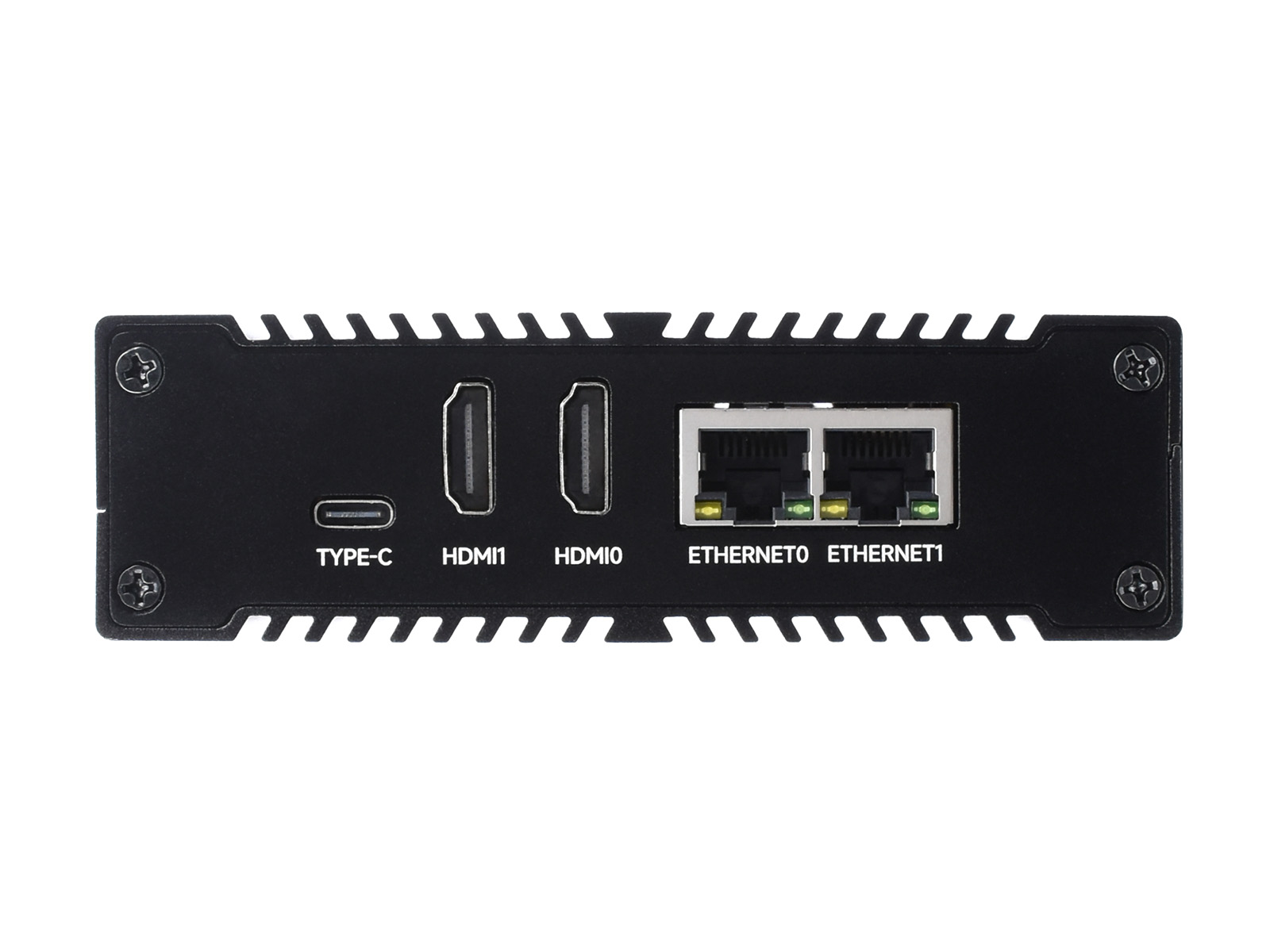

An Bord reiche Schnittstellen
Präzise Ausschnitte mit klarem Etikett
Jeder Ausschnitt ist vollständig mit dem Anschluss ausgerichtet
Anwendungsbeispiel
Unterstützt die Verbindung mit mehreren Peripheriegeräten, geeignet für verschiedene Anwendungsszenarien.
nur zur Referenz, bitte prüfen Sie den Paketinhalt für die detaillierte Teileliste
Produktanzeige
Installationsanleitung
* nur zur Referenz, das CM4 ist NICHT enthalten.
Außenabmessungen
Ressourcen & Dienste
* Ressourcen für verschiedene Produkte können variieren, bitte prüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Lieferumfang
- CM4-NVME-NAS-BASE x1
- Metallgehäuse (oben und unten, mit Lüfter) x1
- Taster ~12mm (mit LED und vier vorverdrahteten Kabeln) x1
- 30×40mm Silikon-Thermalband x1
- 15×15mm Silikon-Thermalband (2STK) x1
- 7×7mm Silikon-Thermalband (2STK) x1
- Gummistopfen für Antennenanschluss (2STK) x1
- Schraubenpackung x1
