Mini-Grundplatine (A) Entwickelt für Raspberry Pi Compute Module 4

Produktinformationen "Mini-Grundplatine (A) Entwickelt für Raspberry Pi Compute Module 4"

Kurzbeschreibung: Mini-Baseboard (A) Entwickelt für Raspberry Pi Compute Module 4

Mini-Baseboard (A) entwickelt für Raspberry Pi Compute Module 4
Mini-Baseboard für Compute Module 4

geeignet zur Bewertung des Raspberry Pi CM4 oder zur Integration in Endprodukte

Leistungsstarke Funktionen in einem Kreditkartengröße-GehäuseCM4-IO-BASE-A-details-1.jpg
Spezifikationen
CM4-Sockelgeeignet für alle Varianten des Compute Module 4
NetzwerkGigabit-Ethernet-RJ45-Anschluss
M.2 M KEY, unterstützt Kommunikationsmodule oder NVME-SSD
AnschlussRaspberry Pi 40PIN GPIO-Leiste
USBUSB 2.0 Typ A × 2, USB 2.0 über FFC-Anschluss × 2
DisplayMIPI DSI-Displayanschluss (15poliger 1,0mm FPC-Anschluss)
KameraMIPI CSI-2-Kameraanschluss × 2 (15poliger 1,0mm FPC-Anschluss)
VideoHDMI-Anschluss × 2 (einschließlich eines Anschlusses über FFC-Anschluss), unterstützt 4K 30fps-Ausgabe
RTCN/A
SpeicherMicroSD-Kartensteckplatz für Compute Module 4 Lite (ohne eMMC) Varianten
Lüfteranschlusskein Lüftersteuerung, 5V
Stromeingang5V
Abmessungen85 × 56mm
Was sind die Unterschiede
CM4-BaseboardAnschlussanzahl und Spezifikationen
PoEGigabit ETH40PIN GPIOPCIeUSB①DSIHDMICSIRTCLüfter AnschlussStrom EingangEigenschaften
CM4-NANO-A-10.png NANO A√2.0×1×15VCM4-Größe
CM4-NANO-B-10.png NANO B×1√2.0×1×1×1×15VCM4-Größe
CM4-NANO-C-10.png NANO C√2.0×1×1×1×15VOnboard-Kamera
CM4-IO-BASE-B-10.png mini Base A×1√M.2 M2.0×4×1×2×25V5VMini-Größe
CM4-IO-BASE-B-10.png mini Base B×1√M.2 M2.0×4×1×2×2√5V5VMini-Größe
CM4-IO-BASE-C-10.png mini Base C×1√M.2 M2.0×2×1×2√5V5VSpezieller 40PIN LCD-Anschluss
CM4-DISP-BASE-2.8A-10.png Touchscreen×1M.2 M2.0×4×1×15VIPS-Bildschirm
CM4-DUAL-ETH-MINI-10.png Mini Dual Gigabit×2√2.0×15V SH1.05Vdual ETH
CM4-DUAL-CAMERA-BASE-10.png Binokulare Kamera×1√M.2 M2.0×4×25Vdual 8MP Kameras
CM4-ETH-RS485-BASE-B-10.png 4CH RS485×12.0×2×1×2×15V7-36Vdual ETH
CM4-DUAL-ETH-WIFI6-BASE-10.png WIFI6 DUAL ETH×1√M.2 E2.0×3×1×2×2×15/12V7-36VWIFI6 dual ETH
CM4-DUAL-ETH-BASE-10.png Dual Gigabit ETH×2√3.0×3×1×2×2√5/12V7-36V
CM4-DUAL-ETH-4G-5G-BASE-10.png IoT Dual Gigabit ETH×2√3.0×2×1×2×2√5/12V5V5G/4G Unterstützung
Compute-Module-4-PoE-4G-Board-10.png IoT Base√×1Gen2×12.0×2×2×2×2√5/12V7-36V5G/4G UnterstützungRS232RS485ADC
Compute-Module-4-PoE-Board-B-10.png PoE Base (B)√×1√Gen2×12.0×4×2×2×2√5/12V5VRS232RS485
CM4-POE-UPS-BASE-10.png PoE UPS Base√×1√M.2 M2.0×4×1×2×2√5/12V7-36VUPS
Compute-Module-4-PoE-Board-10.png PoE Base√×1√3.0×4×2×2×2√5/12V7-36V
Compute-Module-4-IO-Board-10.png Raspberry Pi offiziell②×1√Gen2×12.0×4×2×2×2√12V12V
CM4-IO-WIRELESS-BASE-10.png Drahtlose Base×1M.2 B / Mini-PCIe2.0×3×1×1√5/12V5V oder 7-36V5G/4G Unterstützung RS485 CAN Hutschiene
CM4-IO-WIRELESS-BASE-B-10.png UPS Drahtlose Base×1M.2 B2.0×3×1×1√5/12V5V oder 7-36VMit UPS 5G/4G Unterstützung RS485 CAN Hutschiene
CM4-NVME-NAS-BOX-10.png NAS Mini-Computer×2√M.2 M×2/ Mini-PCIe3.0×2×2×2√5Vdual M.2 M KEY Steckplätze
CM4-DISP-BASE-5A-10.png 5″ Touchscreen②×1√M.2 M2.0×4×1×2√5/12V5V
CM4-DISP-BASE-7A-BOX-10.png 7″ All-in-One×1M.2 M2.0×4verwendet×1verwendet√5/12V verwendet7-36VTouchscreen Kamera Lautsprecher
13.3inch-PiPad-C4-10.png 13,3″ All-in-One×12.0×212VHD-Touchscreen
13.3inch-Magic-Mirror-C4-10.png 13,3″ Magic Mirror×12.0×212VHD-Bildschirm, Sprachassistent
Hinweis① USB 3.0 ist gleichbedeutend mit USB 3.2 Gen1 ② Es gibt nur einen PoE-Anschluss auf dem offiziellen Raspberry Pi IO-Board ohne PoE-Schaltung, das bedeutet, dass ein zusätzliches PoE-Modul erforderlich ist, um die PoE-Funktion auf dem offiziellen IO-Board zu aktivieren. Sofern nicht anders angegeben, steht die PoE-Funktion hier für die Integration einer 802.3af-konformen PoE-Schaltung (5V/2,5A).
Verbindung mit Compute Module 4

Standard-CM4-Sockel und farbcodierte Raspberry Pi 40PIN GPIO-Leistengeeignet für Compute Module 4 Lite/eMMC-Serie Modul

Kompakt, aber vollständig

Onboard-mehrere Anschlüsse einschließlich: CSI/DSI/FAN/HDMI/USB/RJ45 Gigabit Ethernet/Micro SD-Kartensteckplatz/M.2 Steckplatz

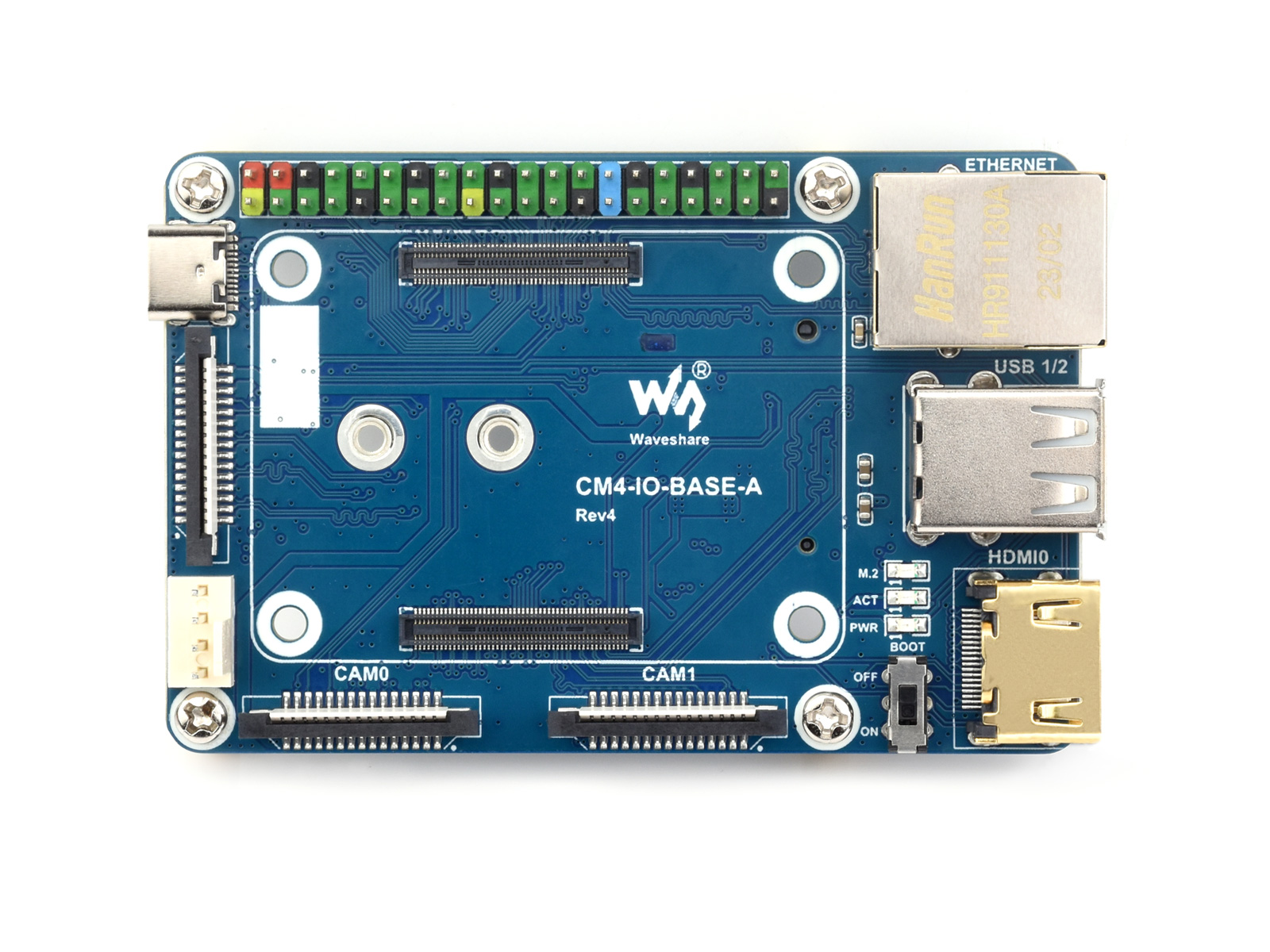

Was ist an Bord
  1. CM4-Sockel geeignet für alle Varianten des Compute Module 4
  2. Stromeingang/Programmierung 5V/2,5A Netzteil, oder zur eMMC-Brennung verwendet
  3. DISP MIPI DSI-Displayanschluss
  4. FAN zum Anschluss des Kühlventilators, ermöglicht Geschwindigkeitsanpassung und Messung
  5. CAM 2x MIPI CSI-Kameraanschlüsse
  6. HDMI0-Anschluss HDMI0-Anschluss, unterstützt 4K 30fps-Ausgabe
  7. USB 2.0-Anschlüsse 2x USB 2.0-Anschlüsse, zum Anschluss verschiedener USB-Geräte
  8. Gigabit-Ethernet-Anschluss Gigabit-Ethernet-RJ45-Anschluss, mit 10 / 100 / 1000M-Netzwerkunterstützung
  9. M.2-Anzeige Anzeige des Betriebsstatus der M.2-Schnittstelle
  10. ACT-Anzeige Anzeige des Betriebsstatus des Raspberry Pi
  11. PWR-Anzeige Anzeige des Status der Raspberry Pi-Stromversorgung
  12. BOOT-Auswahl EIN: CM4 wird über USB-C-Schnittstelle gebootet AUS: CM4 wird von eMMC oder Micro SD-Karte gebootet

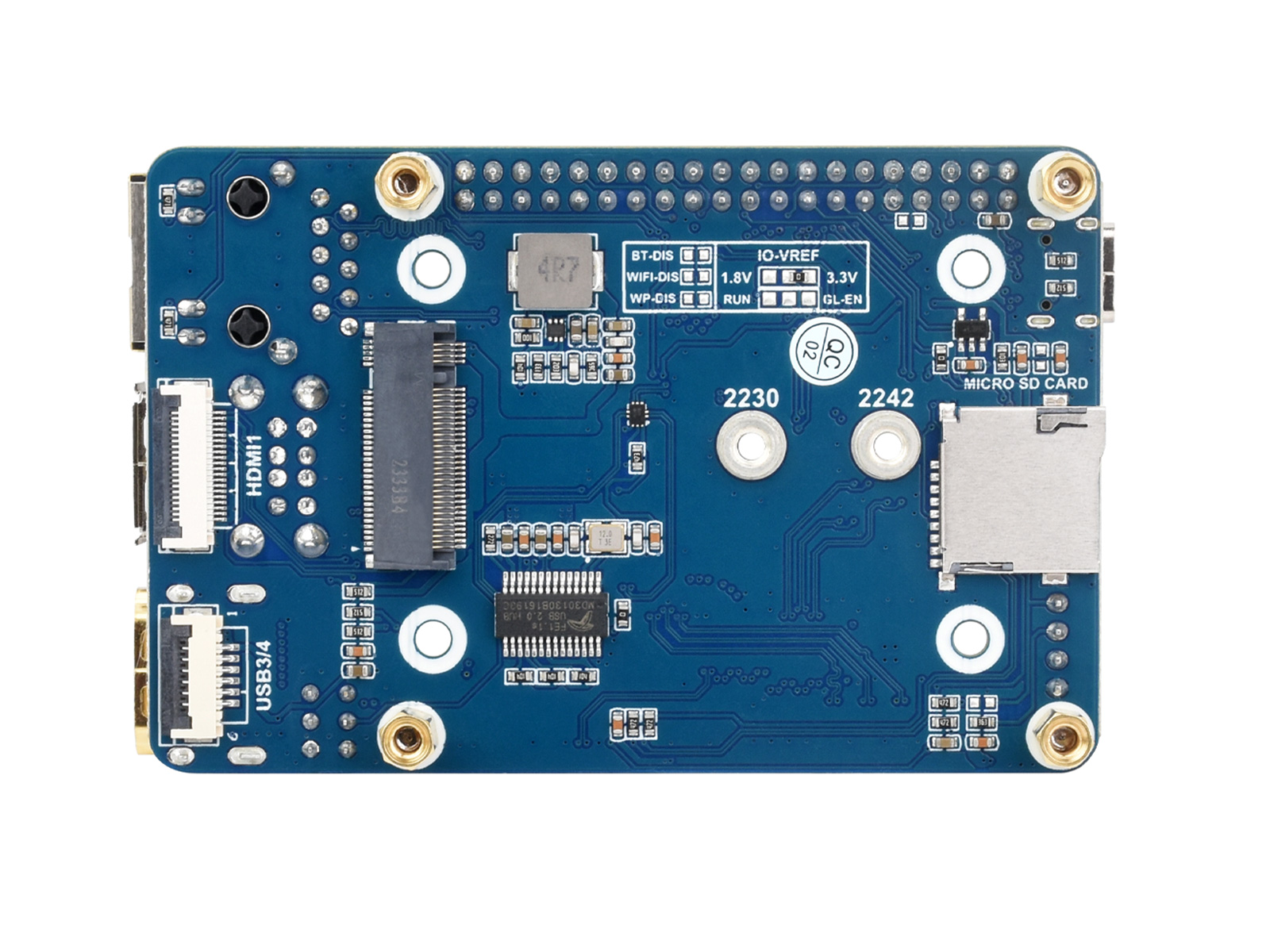

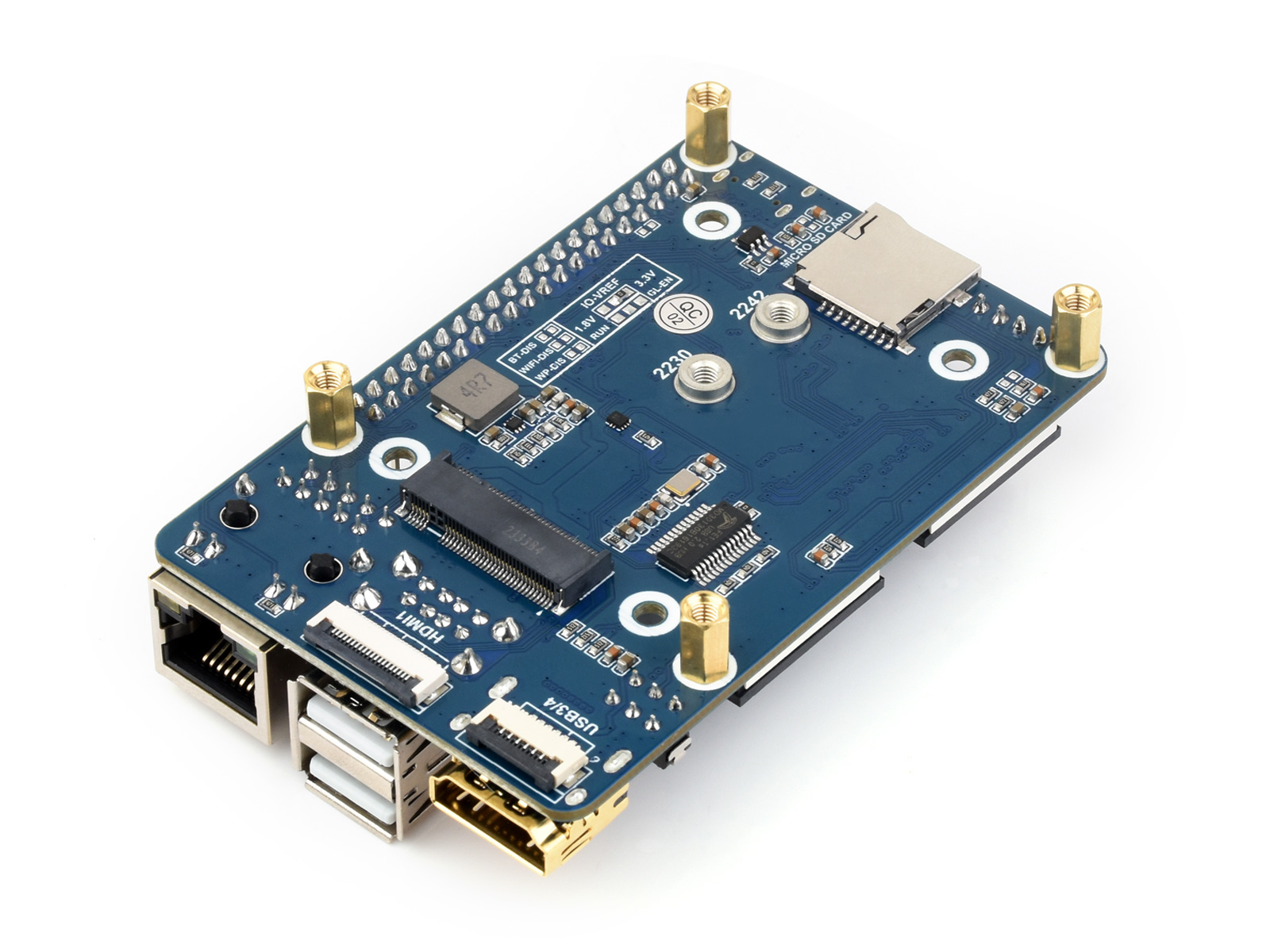

  1. 40PIN GPIO-Leiste
  2. Micro SD-Kartensteckplatz zum Anschluss einer Micro SD-Karte mit vorinstalliertem Image (Nur Lite-Variante)
  3. HDMI1 FFC-Anschluss HDMI1-Anschluss, unterstützt 4K 30fps-Ausgabe
  4. USB 2.0 FFC-Anschluss kann über einen Adapter verbunden werden
  5. FE1.1S USB-HUB-Chip, erweitert einen USB-Anschluss auf 4x Anschlüsse
  6. M.2 Steckplatz unterstützt verschiedene NVME-SSDs oder Kommunikationsmodule mit PCIE M.2 KEY-M-Schnittstelle
Außenmaße
Anwendungsbeispiel

Zusammenarbeit mit Displays und Kameras


Zusammenarbeit mit einer zusätzlichen SSD

nur zur Referenz, CM4, Displays, Kameras und SSD sind NICHT enthalten.
Ressourcen & Dienste

* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.

Lieferumfang

  1. CM4-IO-BASE-A x1
  2. SSD-Befestigungsschraube x1
