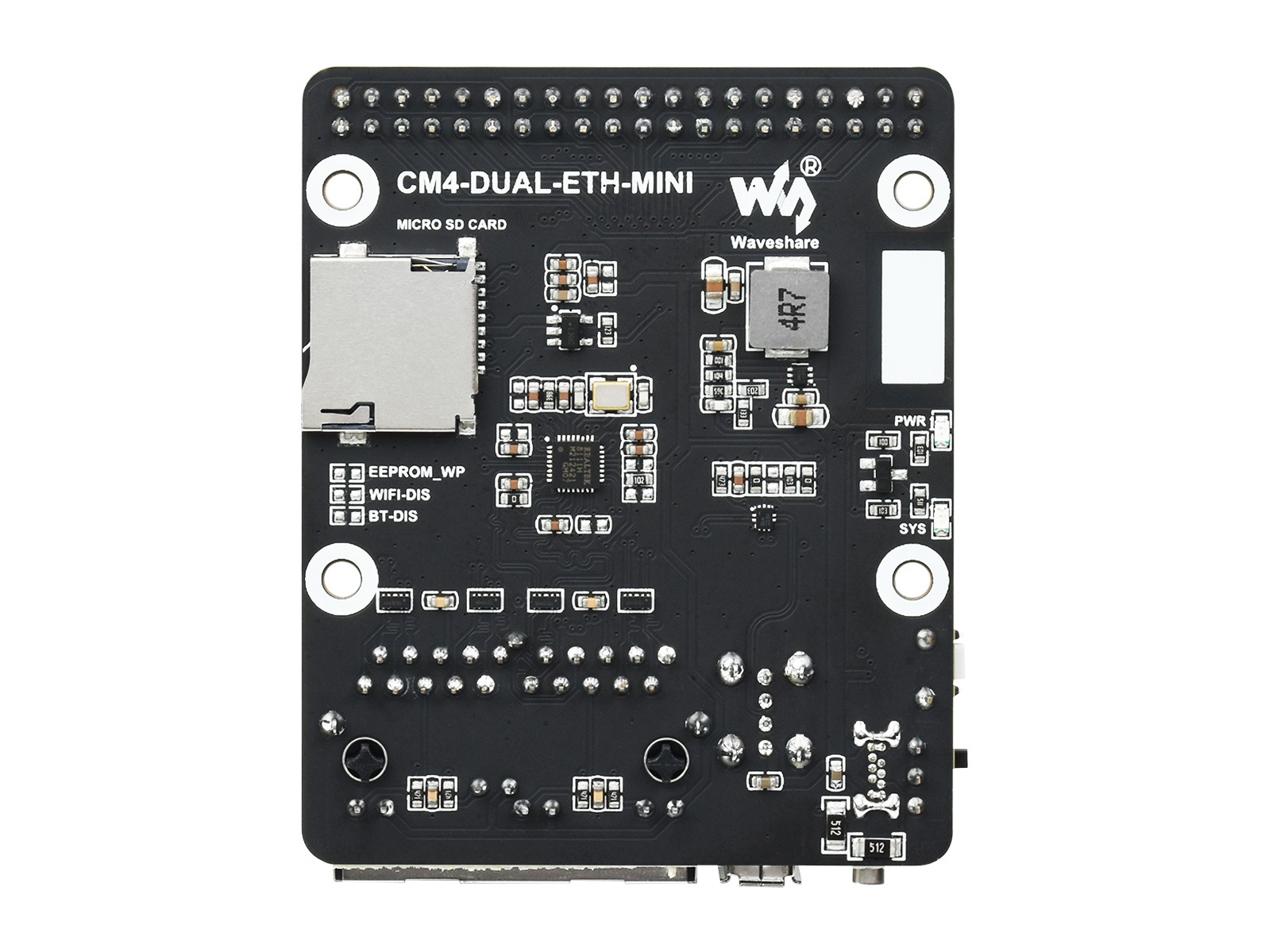

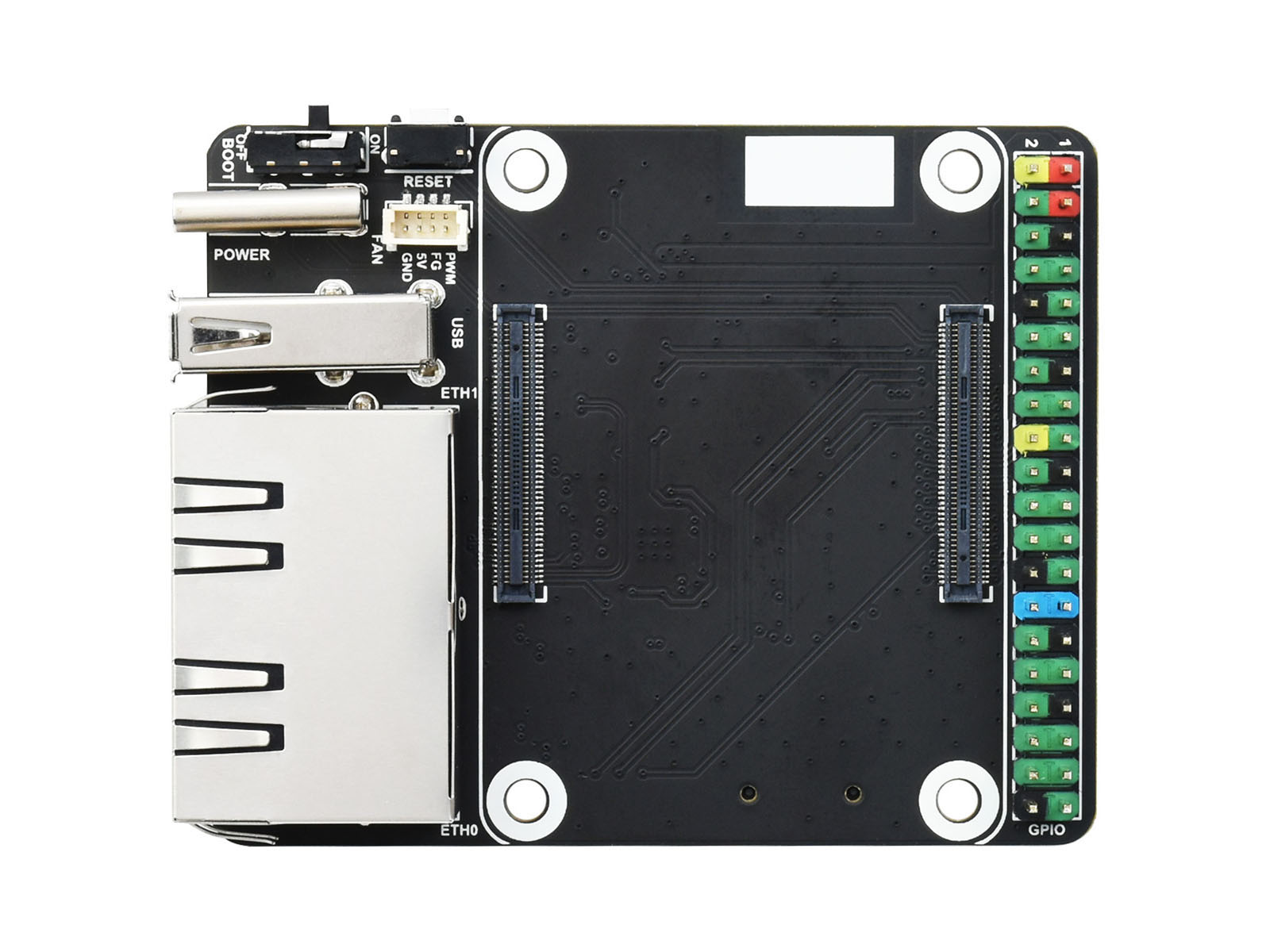

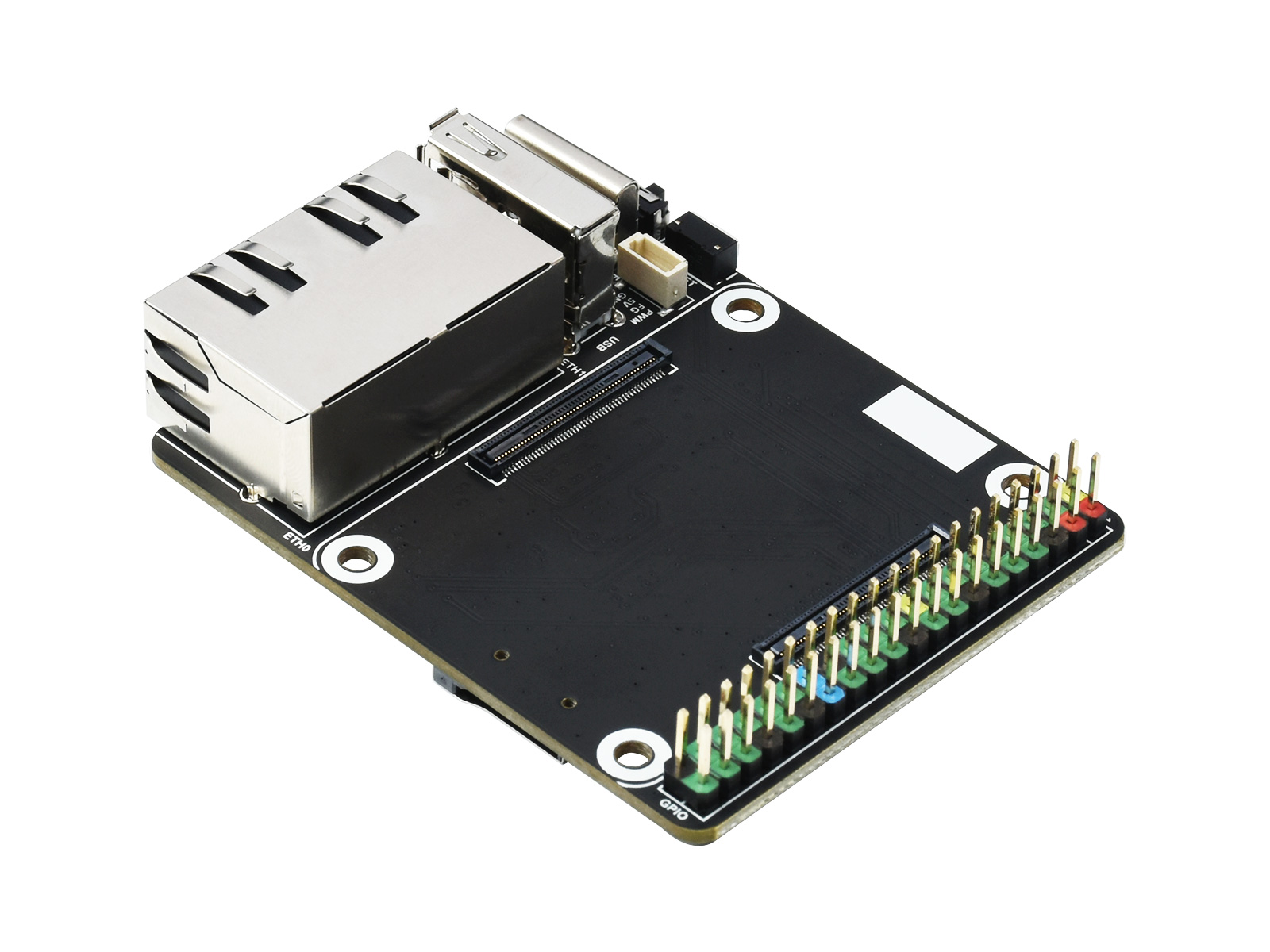

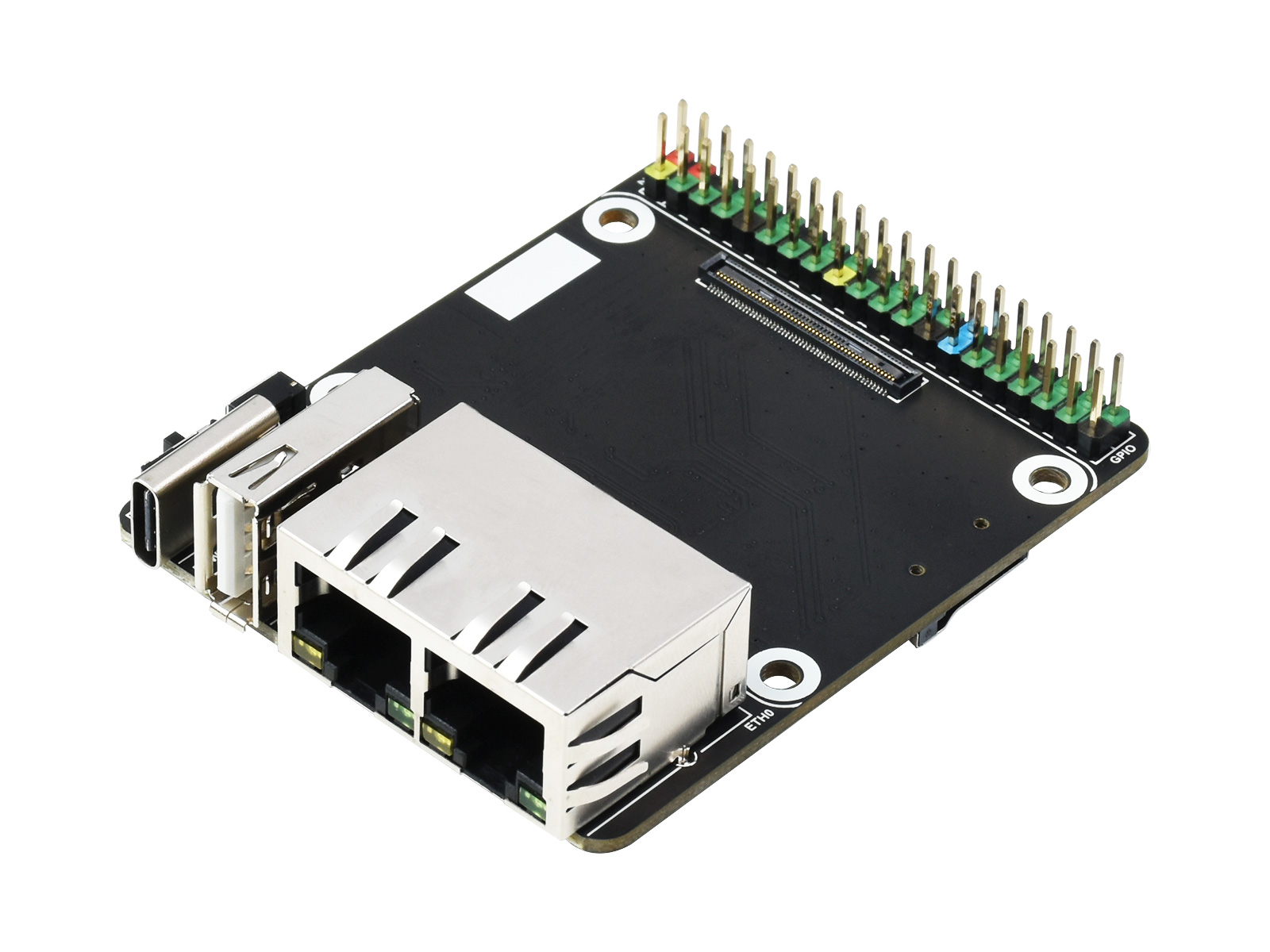

Mini Dual Gigabit Ethernet Mini-Computer-Kit, entwickelt für Raspberry Pi Compute Module 4
67,82 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "Mini Dual Gigabit Ethernet Mini-Computer-Kit, entwickelt für Raspberry Pi Compute Module 4"
Geeignet zur Evaluierung des Raspberry Pi CM4 oder zur Integration in Endprodukte
* Bitte beachten Sie die Teileliste für detaillierte Paketinhalte
Dual-Gigabit-Ethernet-Basisplatine
Dual-Gigabit-Ethernet-Mini-Computer-Set Neben der Dual-Gigabit-Ethernet-Basisplatine ist sie mit einem Aluminiumgehäuse, einem Lüfter und einem Netzteiladapter ausgestattet
Besserer Schutz für die Basisplatine, kommt mit Kühlventilator für effiziente Wärmeableitung
| CM4-Sockel | geeignet für alle Varianten des Compute Module 4 |
|---|---|
| Netzwerk | Dual Gigabit Ethernet RJ45-Anschluss |
| USB | USB 2.0-Anschluss |
| PIN-LEISTE | Raspberry Pi 40PIN GPIO-Leiste |
| Speicher | TF-Karten-Sockel für Compute Module 4 Lite (ohne eMMC) Varianten |
| Lüfteranschluss | 4-poliger SH1.0-Anschluss, ermöglicht Geschwindigkeitsanpassung und Messung, 5V |
| Stromeingang | 5V, Type-C-Schnittstelle |
| Abmessungen | 55,0 × 68,0 mm |
| CM4-Basisplatine | Anzahl und Spezifikationen der Schnittstellen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PoE | Gigabit ETH | 40PIN GPIO | PCIe | USB① | DSI | HDMI | CSI | RTC | Lüfter Anschluss | Strom Eingang | Eigenschaften | |
 NANO A | √ | 2.0×1 | ×1 | 5V | CM4-Größe | |||||||
 NANO B | ×1 | √ | 2.0×1 | ×1 | ×1 | ×1 | 5V | CM4-Größe | ||||
 NANO C | √ | 2.0×1 | ×1 | ×1 | ×1 | 5V | Eingebaute Kamera | |||||
 mini Base A | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | ×2 | 5V | 5V | Mini-Größe | ||
| mini Base B | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | ×2 | √ | 5V | 5V | Mini-Größe | |
 mini Base C | ×1 | √ | M.2 M | 2.0×2 | ×1 | ×2 | √ | 5V | 5V | Spezieller 40PIN LCD-Anschluss | ||
 Touchscreen | ×1 | M.2 M | 2.0×4 | ×1 | ×1 | 5V | IPS-Bildschirm | |||||
 Mini Dual Gigabit | ×2 | √ | 2.0×1 | 5V SH1.0 | 5V | dual ETH | ||||||
 Binokulare Kamera | ×1 | √ | M.2 M | 2.0×4 | ×2 | 5V | dual 8MP Kameras | |||||
 4CH RS485 | ×1 | 2.0×2 | ×1 | ×2 | ×1 | 5V | 7-36V | dual ETH | ||||
 WIFI6 DUAL ETH | ×1 | √ | M.2 E | 2.0×3 | ×1 | ×2 | ×2 | ×1 | 5/12V | 7-36V | WIFI6 dual ETH | |
 Dual Gigabit ETH | ×2 | √ | 3.0×3 | ×1 | ×2 | ×2 | √ | 5/12V | 7-36V | |||
 IoT Dual Gigabit ETH | ×2 | √ | 3.0×2 | ×1 | ×2 | ×2 | √ | 5/12V | 5V | 5G/4G-Unterstützung | ||
 IoT Base | √ | ×1 | Gen2×1 | 2.0×2 | ×2 | ×2 | ×2 | √ | 5/12V | 7-36V | 5G/4G-UnterstützungRS232RS485ADC | |
 PoE Base (B) | √ | ×1 | √ | Gen2×1 | 2.0×4 | ×2 | ×2 | ×2 | √ | 5/12V | 5V | RS232RS485 |
 PoE UPS Base | √ | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | ×2 | √ | 5/12V | 7-36V | UPS |
 PoE Base | √ | ×1 | √ | 3.0×4 | ×2 | ×2 | ×2 | √ | 5/12V | 7-36V | ||
 Offiziell von Raspberry Pi | ② | ×1 | √ | Gen2×1 | 2.0×4 | ×2 | ×2 | ×2 | √ | 12V | 12V | |
 Drahtlose Base | ×1 | M.2 B / Mini-PCIe | 2.0×3 | ×1 | ×1 | √ | 5/12V | 5V oder 7-36V | 5G/4G-Unterstützung RS485 CAN Hutschiene | |||
 UPS Drahtlose Base | ×1 | M.2 B | 2.0×3 | ×1 | ×1 | √ | 5/12V | 5V oder 7-36V | Mit UPS 5G/4G-Unterstützung RS485 CAN Hutschiene | |||
 NAS Mini-Computer | ×2 | √ | M.2 M×2/ Mini-PCIe | 3.0×2 | ×2 | ×2 | √ | 5V | dual M.2 M KEY-Slots | |||
 5″ Touchscreen | ② | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | √ | 5/12V | 5V | ||
 7″ All-in-One | ×1 | M.2 M | 2.0×4 | verwendet | ×1 | verwendet | √ | 5/12V verwendet | 7-36V | Touchscreen Kamera Lautsprecher | ||
 13,3″ All-in-One | ×1 | 2.0×2 | 12V | HD-Touchscreen | ||||||||
 13,3″ Magic Mirror | ×1 | 2.0×2 | 12V | HD-Bildschirm, Sprachassistent | ||||||||
| Hinweis | ① USB 3.0 ist gleichbedeutend mit USB 3.2 Gen1 ② Auf der offiziellen IO-Platine von Raspberry Pi ohne PoE-Schaltung befindet sich nur ein PoE-Anschluss, das bedeutet, dass ein zusätzliches PoE-Modul erforderlich ist, um die PoE-Funktion auf der offiziellen IO-Platine zu aktivieren. Sofern nicht anders angegeben, steht die PoE-Funktion hier für die Integration einer 802.3af-konformen PoE-Schaltung (5V/2,5A). | |||||||||||
Standard-CM4-Sockel und 40PIN GPIO-Leisten, geeignet für Compute Module 4 Lite/eMMC-Serie Module
Jeder Ausschnitt ist vollständig mit dem Anschluss ausgerichtet
Magnetisch abnehmbare Oberseite mit Positionierungssäulen, einfach zu befestigen und besserer Schutz für die GPIO-Pins
Metallgehäuse für große Fläche der Wärmeleitfähigkeit und WärmeableitungEingebauter geschwindigkeitsverstellbarer Lüfter mit Kühlrippen, effizienter
Geeignet für Raspberry Pi oder andere industrielle Anwendungen mit speziellen Funktionsanforderungen
- 40PIN GPIO-Leiste zum Anschließen verschiedener HATs
- CM4-Sockel geeignet für alle Varianten des Compute Module 4
- RJ45 Dual Gigabit Ethernet-Anschluss Zwei RJ45 Gigabit Ethernet-Anschlüsse, 10/100/1000M kompatibel ETHERNET 0: Ursprünglicher Netzwerkanschluss des CM4 ETHERNET 1: PCIe erweiterter Netzwerkanschluss
- USB 2.0 Type A-Anschluss zum Anschließen verschiedener USB-Geräte
- Lüfteranschluss zum Anschließen eines Kühlventilators, ermöglicht Geschwindigkeitsanpassung und Messung
- Reset-Taste
- Boot-Schalter EIN: CM4 wird über die USB-C-Schnittstelle gebootet AUS: CM4 wird von eMMC oder TF-Karte gebootet
- Type-C-Anschluss 5V/2,5A Stromversorgung, oder zur eMMC-Programmierung verwendet
- TF-Kartenslot zum Anschließen einer TF-Karte mit vorinstalliertem Image (NUR Lite-Variante)
- RTL8111H Gigabit-Netzwerkkarten-Chip
- Indikator PWR: Anzeige des Stromversorgungsstatus des Raspberry Pi SYS: Anzeige des Betriebsstatus des Raspberry Pi
- SYSTEM-Schalter EEPROM_WP: Verhindert das Überschreiben des EEPROMs WiFi_DIS: WiFi deaktiviert, nur für CM4-Version mit Funk BT_DIS: Bluetooth deaktiviert, nur für CM4-Version mit Funk
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Lieferumfang
CM4-DUAL-ETH-MINI
CM4-DUAL-ETH-MINI x1
CM4-DUAL-ETH-MINI-BOX
- CM4-DUAL-ETH-MINI + Metallgehäuse (montiert) x1
- OPTIONEN 5V 3A Netzteiladapter x1
- Schraubendreher x1
- Thermisches Klebeband 2Stk x1
- Schwarze rutschfeste Gummipads 4Stk x1
