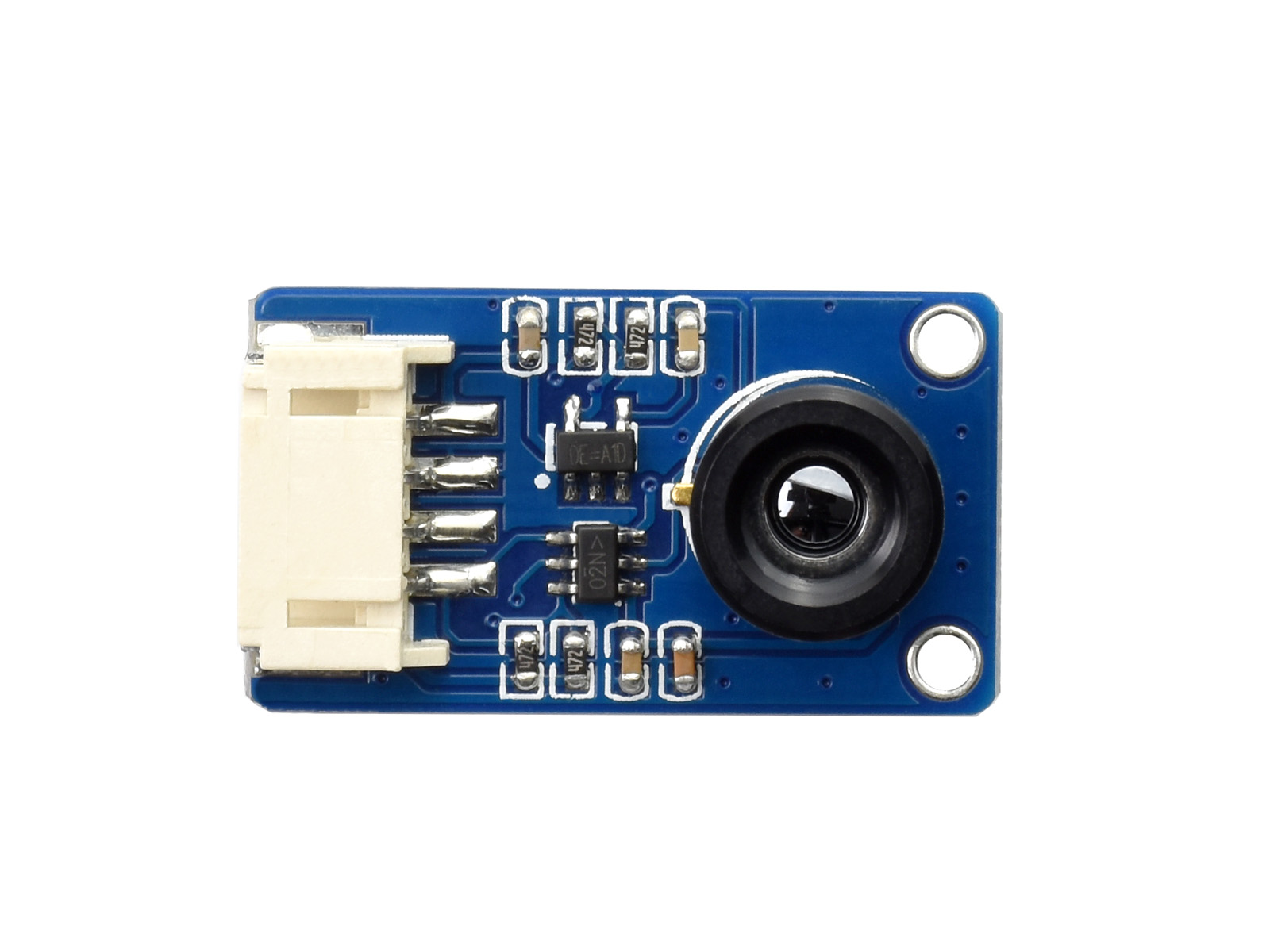

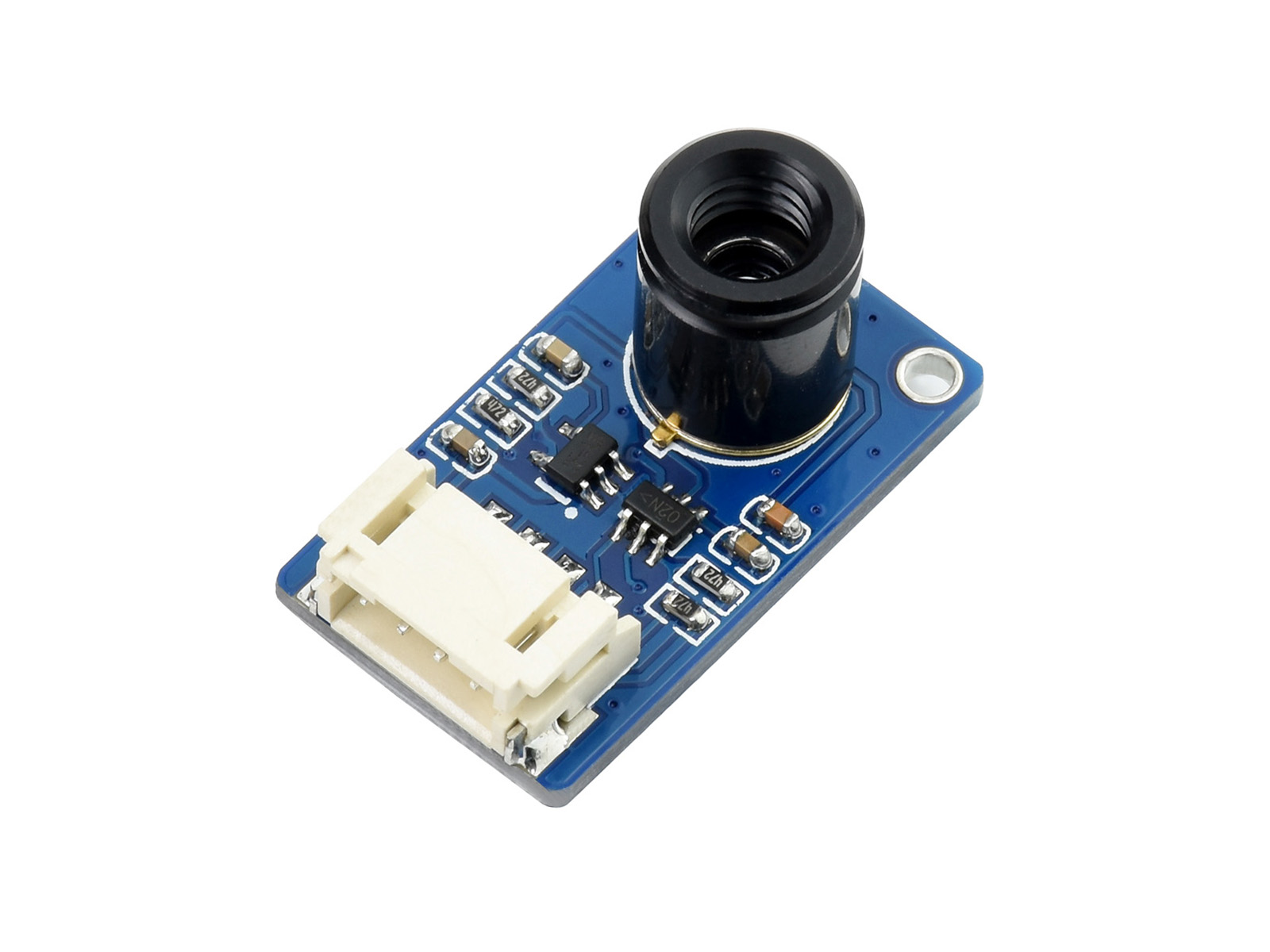

MLX90641 IR-Array-Wärmebildkamera, 16×12 Pixel, 55° FOV, I2C
53,54 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "MLX90641 IR-Array-Wärmebildkamera, 16×12 Pixel, 55° FOV, I2C"
MLX90641, 16×12 IR-Array
Kleine Bauform, berührungslos, kostengünstig
Die MLX90641-D55 Wärmebildkamera ist eine kleine, berührungslose und kostengünstige IR-Array-Wärmebildkamera mit 16×12 Pixeln. Sie erfasst die IR-Verteilung von Objekten im Sichtfeld, rechnet die Daten in die Oberflächentemperatur der Objekte um und erzeugt daraus Wärmebilder, um eine einfache Integration in verschiedene industrielle oder intelligente Steuerungsanwendungen zu ermöglichen.
- Verwendet MLX90641 Ferninfrarot-Thermosensor-Array, 16×12 Pixel
- Kommunikation über I2C-Schnittstelle, konfigurierbar auf Fast-Mode (bis zu 1 MHz Datenrate)
- Noise Equivalent Temperature Difference (NETD) 0,1 K RMS bei 4 Hz Aktualisierungsrate
- Onboard-Spannungswandler, kompatibel mit 3,3 V/5 V Betriebsspannung
- Programmierbare Bildwiederholrate 0,5–64 Hz (0,25–32 FPS)
- Lieferung mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Arduino(ESP32)/STM32)
Typische Anwendungen:
- Hochpräzise berührungslose Temperaturmessungen
- IR-Wärmebildgeräte, IR-Thermometer
- Smart Home, intelligente Gebäude, intelligente Beleuchtung
- Industrielle Temperaturregelung, Sicherheit & Schutz, Einbruch-/Bewegungserkennung
| Betriebsspannung | 3,3 V/5 V | Stromverbrauch | ≈12 mA |
|---|---|---|---|
| Sichtfeld (FOV) | 55° × 35° | Absolute Genauigkeit | ±2 °C (Umgebungstemperatur 0 ~ 50 °C) |
| Kommunikationsbus | I2C (Standardmäßig 0x33) | Aktualisierungsrate | 0,5–64 Hz (0,25–32 FPS) |
| Zieltemperaturbereich | -40 ~ 300 °C | Betriebstemperatur | -40 ~ 125 °C |
| Abmessungen | 28 × 16 mm | Montagelochgröße | 2,0 mm |

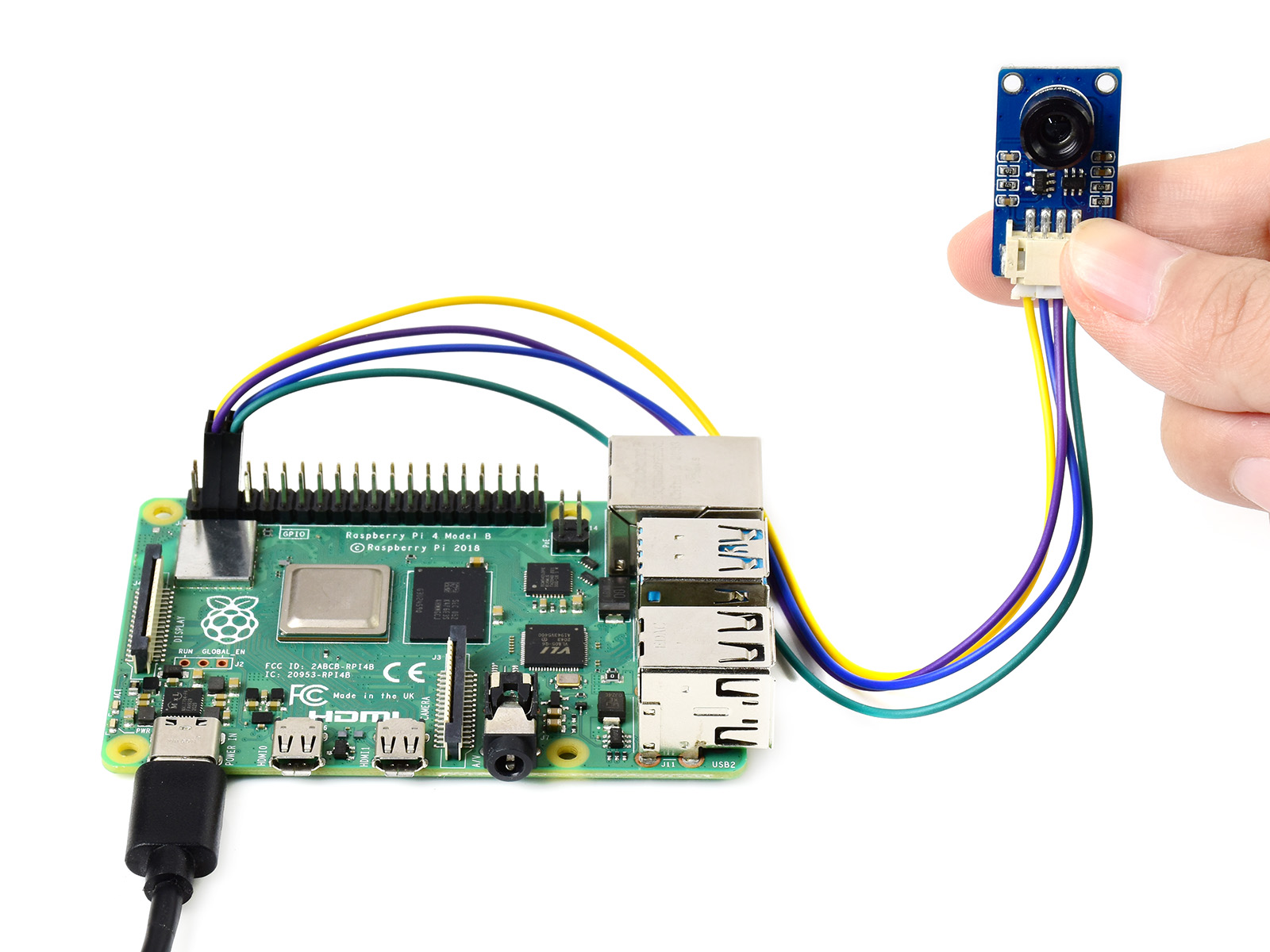

Unterstützt Host-Boards einschließlich Raspberry Pi/Arduino(ESP32)/STM32...

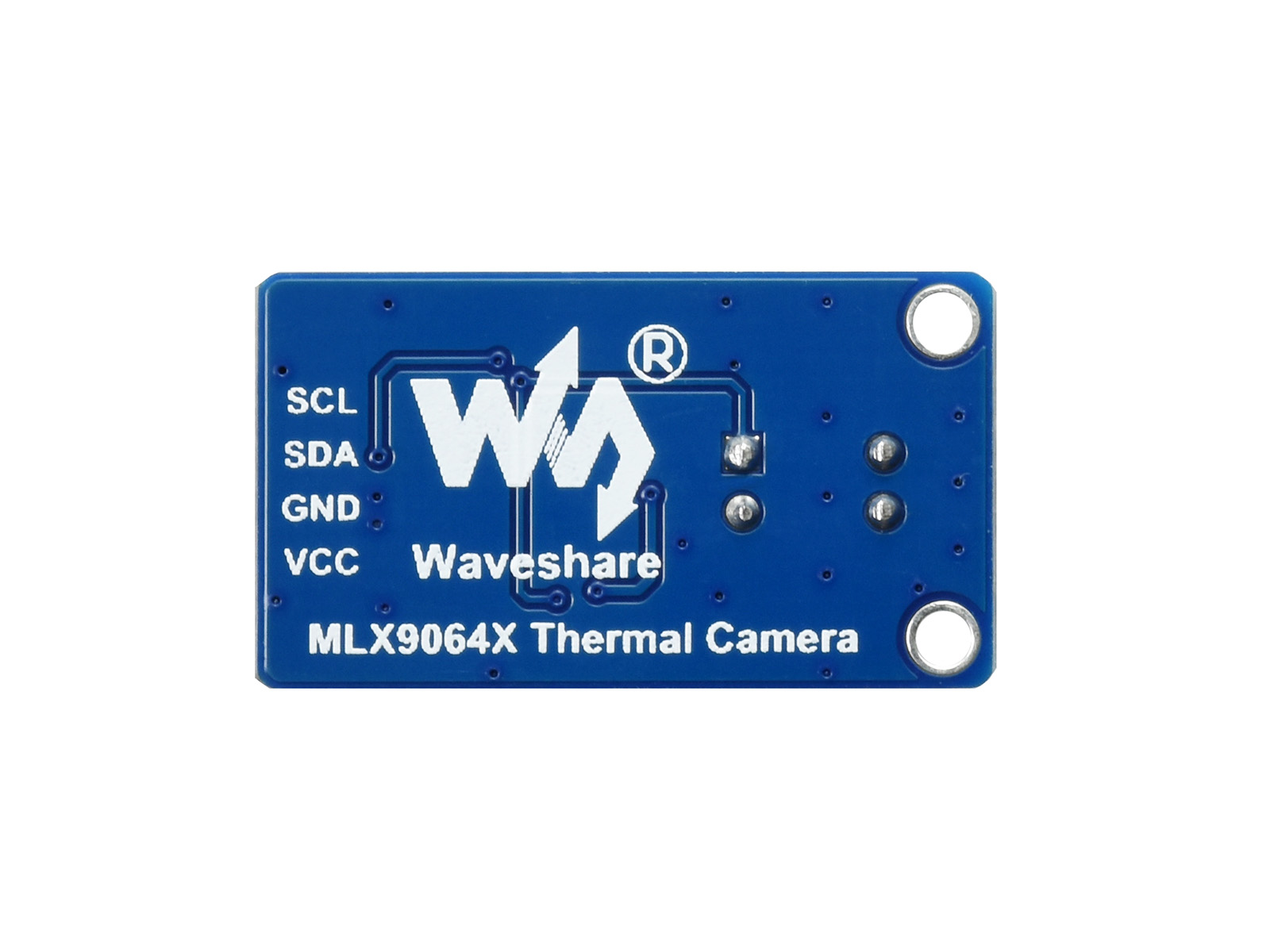

| VCC | 3,3 V/5 V Stromversorgung |
| GND | GND |
| SDA | Verbindung zum I2C-Datenpin des MCU |
| SCL | Verbindung zum I2C-Takt-Pin des MCU |
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
| MLX90640-D55 | MLX90640-D110 | MLX90641-D55 | MLX90614ESF-BCC | |
|---|---|---|---|---|
| Pixel-Array | 32×24 | 16×12 | 1 | |
| Absolute Genauigkeit | ±2 °C (Umgebungstemperatur 0 ~ 50 °C) | ±0,5 °C (Umgebungstemperatur 0 ~ 50 °C) | ||
| Zieltemperaturbereich | -40 ~ 300 °C | -70 ~ 380 °C | ||
| Sichtfeld (FOV) | 55° × 35° | 110° × 75° | 55° × 35° | 35° |
| Aktualisierungsrate | 0,5–64 Hz (0,25–32 FPS) | - | ||
| Betriebstemperatur | -40 ~ 85 °C | -40 ~ 125 °C | -40 ~ 85 °C | |
| Stromverbrauch | < 23 mA | ≈12 mA | < 2 mA | |
| Marktausrichtung | mittlere Pixelzahl, höherer Preis | kostengünstig | hohe Präzision | |
Lieferumfang
- MLX90641-D55 Wärmebildkamera x1
- PH2.0 4PIN Kabel x1
