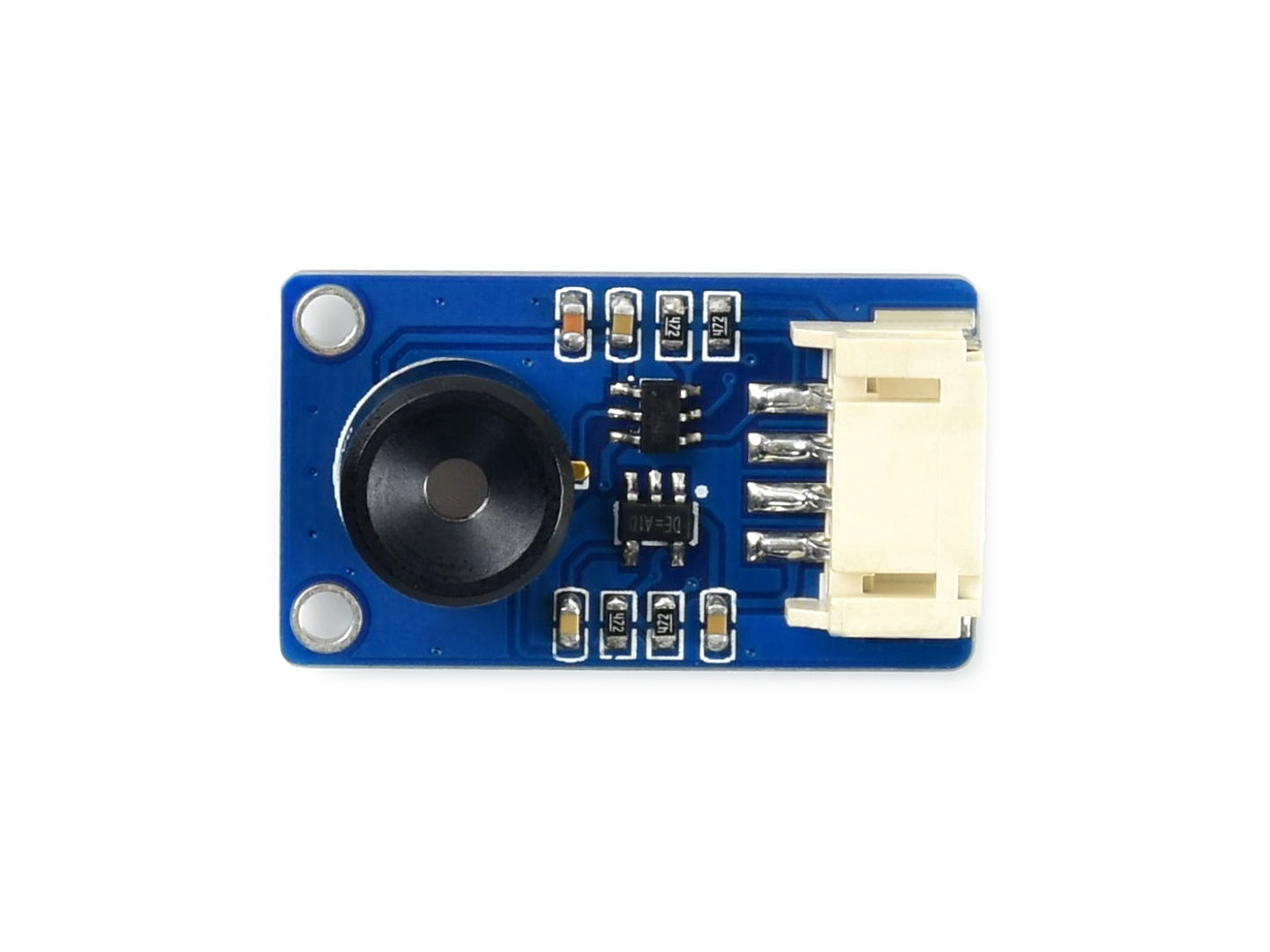

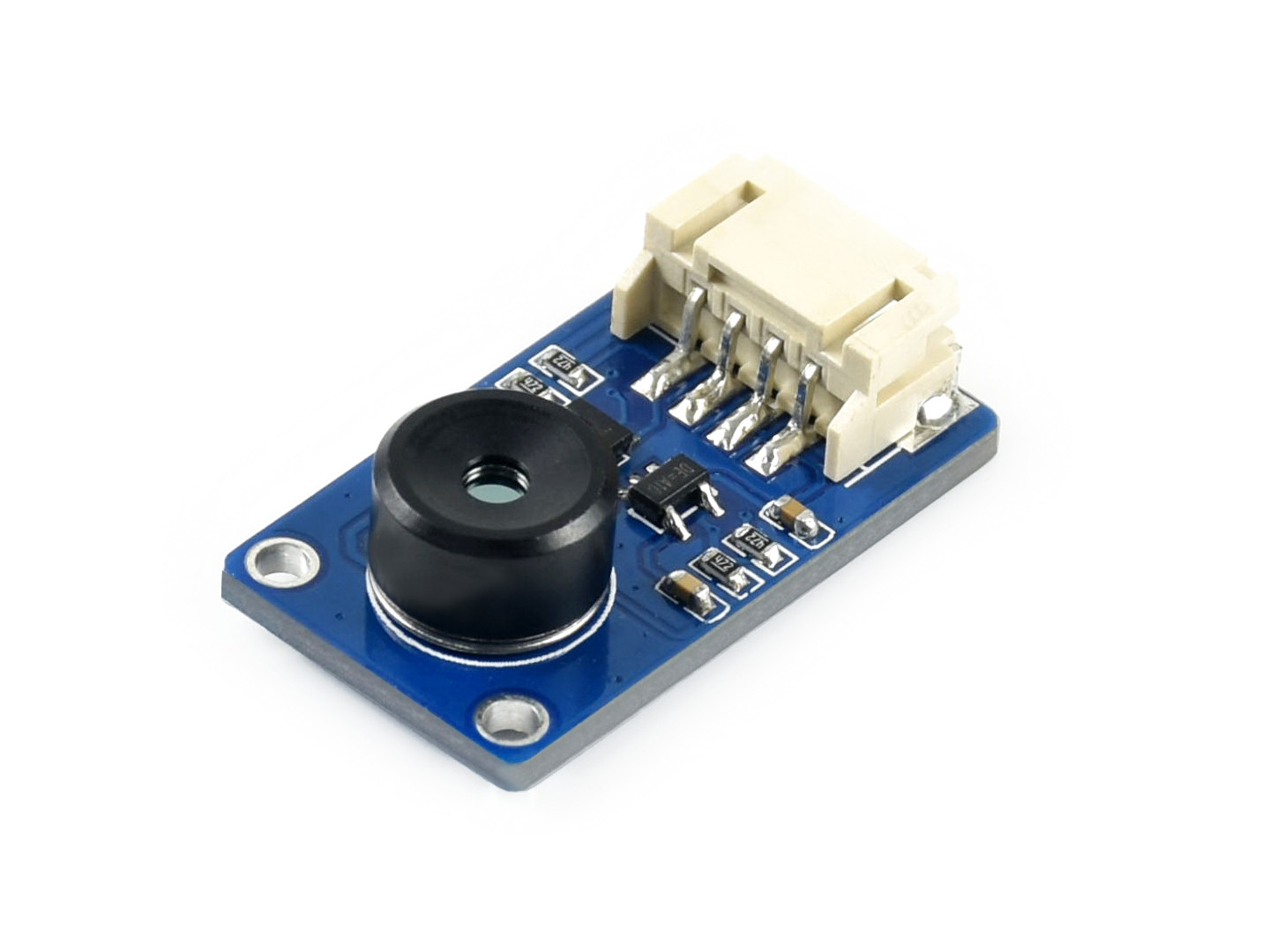

MLX90640 IR-Array-Wärmebildkamera, 32×24 Pixel, 110° FOV
65,44 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "MLX90640 IR-Array-Wärmebildkamera, 32×24 Pixel, 110° FOV"
Übersicht
Dies ist eine IR-Array-Wärmebildkamera mit 32×24 Pixeln, einem Sichtfeld von 110° und Kommunikation über die I2C-Schnittstelle. Sie ist kompatibel mit einer Betriebsspannung von 3,3 V/5 V und unterstützt Host-Plattformen wie Raspberry Pi/Arduino (ESP32)/STM32 usw.
Durch die Nutzung des MLX90640-Far-Infrarot-Thermalsensor-Arrays kann dieses Modul die IR-Verteilung von Objekten im Sichtfeld erfassen, die Daten durch Berechnung in die Oberflächentemperatur der Objekte umwandeln und anschließend Wärmebilder erzeugen. Aufgrund des kompakten Formats kann es problemlos in verschiedene industrielle oder intelligente Steuerungsanwendungen integriert werden.
Eigenschaften
- Verwendet ein MLX90640-Far-Infrarot-Thermalsensor-Array mit 32×24 Pixeln
- Kommunikation über I2C-Schnittstelle, konfigurierbar auf Fast-Mode (bis zu 1 MHz Datenrate)
- Noise Equivalent Temperature Difference (NETD) 0,1 K RMS bei 1 Hz Aktualisierungsrate
- Onboard-Spannungswandler, kompatibel mit 3,3 V/5 V Betriebsspannung
- Inklusive Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Arduino (ESP32)/STM32)
Spezifikationen
- Betriebsspannung: 3,3 V/5 V
- Betriebsstrom: ＜23 mA
- Kommunikationsschnittstelle: I2C (Adresse 0x33)
- Sichtfeld (Horizontal×Vertikal):
- MLX90640-D55 Wärmebildkamera: 55°×35° (Schmalwinkel-Sichtfeld, geeignet für Fernmessungen)
- MLX90640-D110 Wärmebildkamera: 110°×75° (Weitwinkel-Sichtfeld, geeignet für Nahmessungen)
- Betriebstemperatur: -40℃～85℃
- Zieltemperatur: -40℃～300℃
- Auflösung: ±1℃
- Aktualisierungsrate: 0,5 Hz~64 Hz (programmierbar)
- Abmessungen: 28 mm×16 mm
- Befestigungslochschnittstelle: 2,0 mm
Anwendungen
- Hochpräzise berührungslose Temperaturmessungen
- IR-Wärmebildgeräte, IR-Thermometer
- Smart Home, intelligente Gebäude, intelligente Beleuchtung
- Industrielle Temperaturregelung, Sicherheitsüberwachung, Einbruch-/Bewegungserkennung

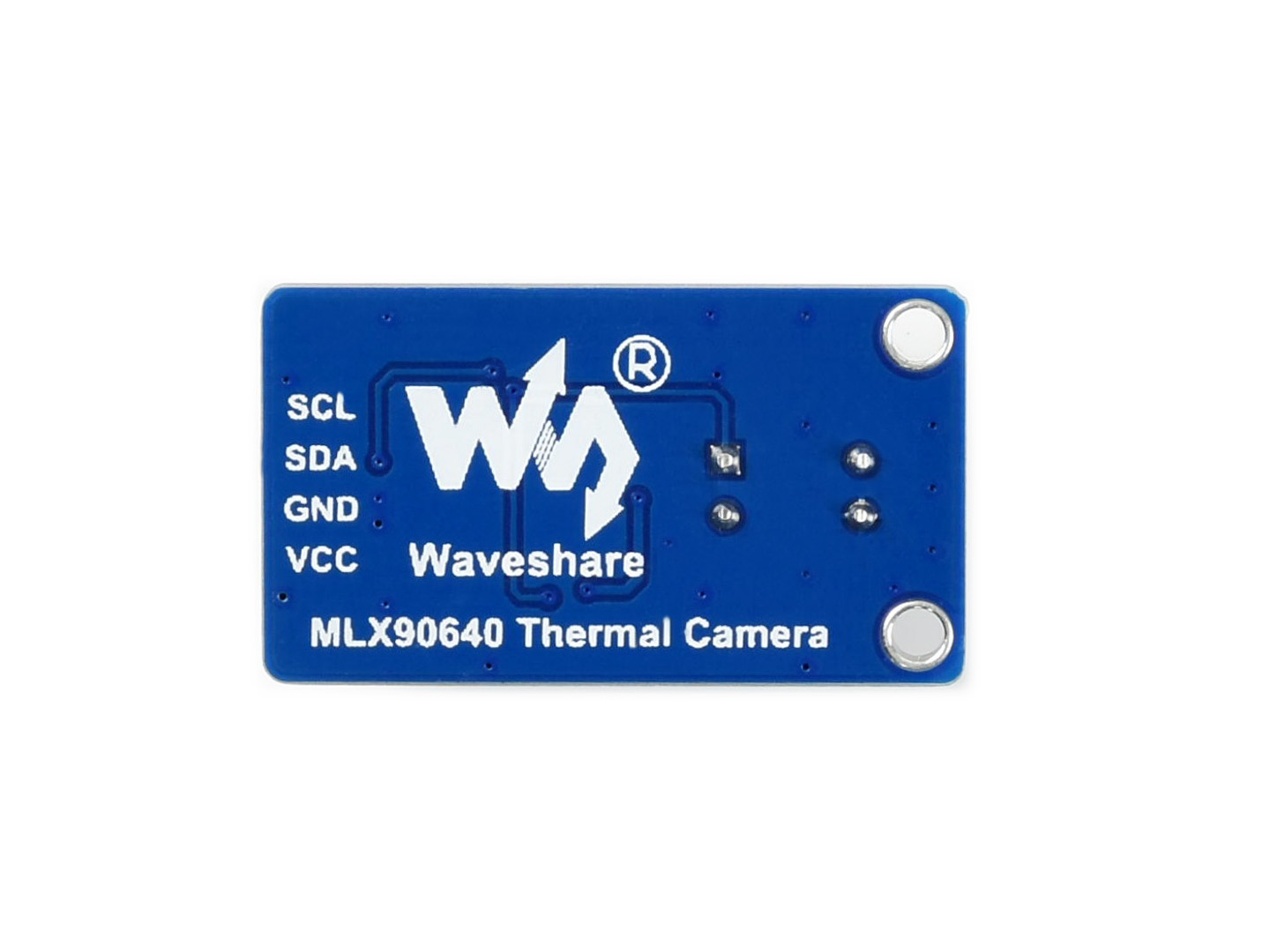

Pinbelegung
Für den Betrieb mit einem Mikrocontroller (MCU):
- VCC ↔ 3,3 V / 5 V
- GND ↔ GND
- SDA ↔ MCU.I2C-Datenleitung
- SCL ↔ MCU.I2C-Taktleitung
Beispiel
Erzeugung von IR-Wärmebildern des Raspberry Pi:
Abmessungen
Entwicklungsressourcen
Wiki:www.waveshare.com/wiki/MLX90640-D110_Thermal_Camera
| MLX90640-D55 | MLX90640-D110 | MLX90641-D55 | MLX90614ESF-BCC | |
|---|---|---|---|---|
| Pixel-Array | 32×24 | 16×12 | 1 | |
| Absolute Genauigkeit | ±2℃ (Umgebungstemperatur 0 ~ 50℃) | ±0,5℃ (Umgebungstemperatur 0 ~ 50℃) | ||
| Zieltemperaturbereich | -40 ~ 300℃ | -70 ~ 380℃ | ||
| Sichtfeld (FOV) | 55° × 35° | 110° × 75° | 55° × 35° | 35° |
| Aktualisierungsrate | 0,5~64 Hz (0,25～32 FPS) | - | ||
| Betriebstemperatur | -40 ~ 85℃ | -40 ~ 125℃ | -40 ~ 85℃ | |
| Stromverbrauch | < 23 mA | ≈12 mA | < 2 mA | |
| Marktausrichtung | mittlere Pixelzahl, höherer Preis | niedriger Preis | hohe Präzision | |
Lieferumfang

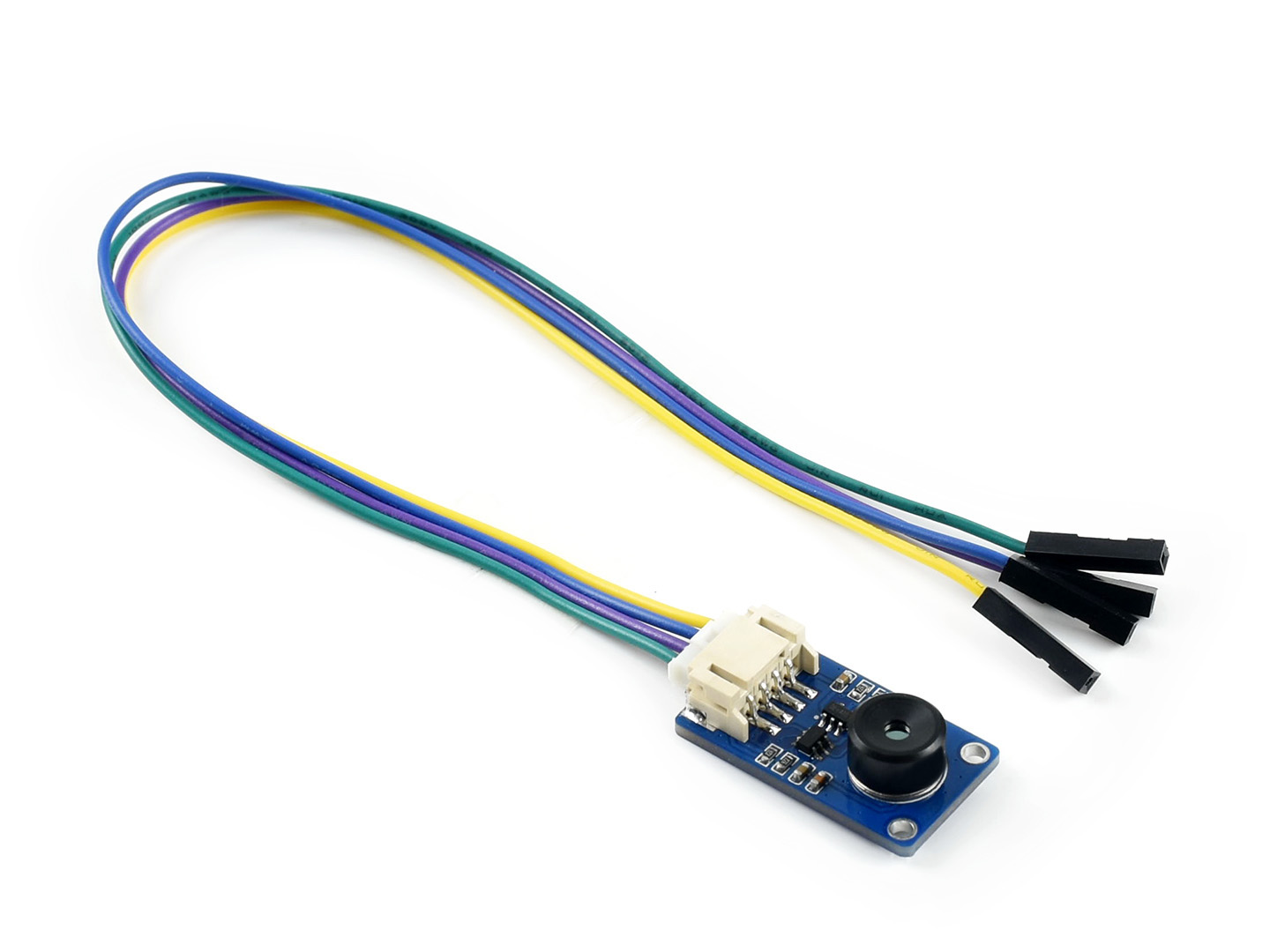

- MLX90640-D110 Wärmebildkamera x1
- PH2.0 4PIN Kabel x1
