Li-Ionen-Batterie-HAT für Raspberry Pi, 5V-Ausgang, Schnellladung

22,60 €*

Preise inkl. MwSt. zzgl. Versandkosten

Derzeit nicht auf Lager

Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Liefertermin anfragen Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Produktnummer: WSAL15141

Produktinformationen "Li-Ionen-Batterie-HAT für Raspberry Pi, 5V-Ausgang, Schnellladung"

Kurzbeschreibung: Li-Ionen-Batterie-HAT für Raspberry Pi, 5V geregelte Ausgabe, bidirektionales Schnellladen, 14500 Lithium-Batterie

Li-Ionen-Batterie-HAT für Raspberry Pi, 5V geregelte Ausgabe, bidirektionales Schnellladen

Übersicht

Der Li-Ionen-Batterie-HAT integriert den SW6106 Power-Bank-Management-Chip, ermöglicht die Bereitstellung einer 5V geregelten Stromversorgung für Ihren Pi von einer 14500-Batterie aus und macht den Pi zu einem tragbaren Gerät. Er lädt auch die Batterie auf und unterstützt bidirektionales Schnellladen. Dieses Modul kann als universelle Mini-Powerbank verwendet werden und funktioniert auch mit anderen 5V-Geräten.

Dies ist kein USV-Modul, bitte beachten Sie, dass der Raspberry Pi neu startet, wenn Sie ihn mit dem Pi verbinden. Wenn Sie ein USV-Modul benötigen, überprüfen Sie bitte das UPS HAT.

SICHERHEITSHINWEISE

Li-Ionen- und Li-Po-Batterien sind recht instabil. Sie können Brände, Personenschäden oder Sachschäden verursachen, wenn sie nicht ordnungsgemäß aufgeladen oder verwendet werden.
Verbinden Sie die Polaritäten beim Laden oder Entladen der Batterie nicht umgekehrt. Verwenden Sie kein minderwertiges Ladegerät/Ladepanel zum Aufladen der Batterie.
Mischen Sie alte Batterien nicht mit neuen, vermeiden Sie die Verwendung von Batterien verschiedener Marken.
Beim Kauf einer Lithium-Batterie sollte immer sichergestellt werden, dass die Batteriespezifikation mit der Erweiterungsplatine kompatibel ist. Wählen Sie Batterien von einem seriösen Hersteller und stellen Sie sicher, dass die Batterien durch Alterungstests stabil und sicher funktionieren.
Lithium-Batterien haben eine begrenzte Zyklenlebensdauer, sie verschlechtern sich auch mit der Zeit. Sie sollten durch neue ersetzt werden, wenn die Batterien ihre maximale Zyklenlebensdauer erreicht haben oder länger als zwei Jahre in Betrieb waren, je nachdem, was zuerst eintritt.
Sie sollten sorgfältig und ordnungsgemäß aufbewahrt werden, fern von entflammbaren und explosiven Gegenständen, fern von Kindern, um jegliche Sicherheitsunfälle durch unachtsame Lagerung zu vermeiden.

Eigenschaften

An Bord befindlicher SW6106-Chip, unterstützt bidirektionales Schnellladen, unterstützt mehrere Schnelllade-Protokolle wie PD/QC/FCP/PE/SFCP
Lithium-Batterieschutzschaltung, bietet Polungsschutz, Überlade-/Entladeschutz, Überstromschutz und Kurzschlussschutz
An Bord befindliche Anzeigen: Schnellladen, Warnung und Batteriekapazität

Spezifikationen

Ausgangsspannung: 5V
Anwendbare Batterie: 3.7V 14500 Lithium-Batterie (4.2V bei voller Ladung)
Abmessungen: 65mm × 30mm
Montagelochgröße: 3.0mm

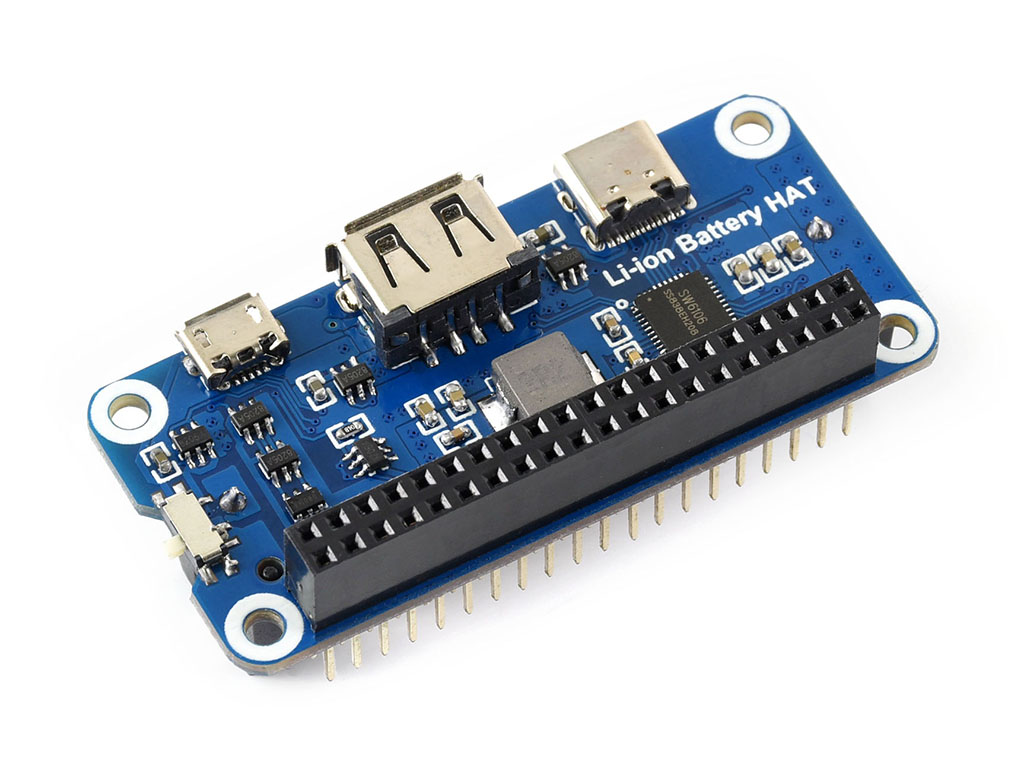

Auf der Platine

Raspberry Pi GPIO-Anschluss: zum Verbinden des Raspberry Pi
SW6106 Power-Management-Chip
USB Type-C-Anschluss: Batterieladung/Stromausgabe
USB Type-A-Anschluss: Stromausgabe
Micro-USB-Anschluss: Batterieladung
Raspberry Pi-Ein-/Ausschalter
Batterie-Warnanzeige: leuchtet auf, wenn die Batterie umgekehrt ist
Batterie-Kapazitätsanzeige: 5 LEDs zur Anzeige der Batteriekapazität und des Ladezustands
Schnellladeanzeige: leuchtet auf beim Schnellladen

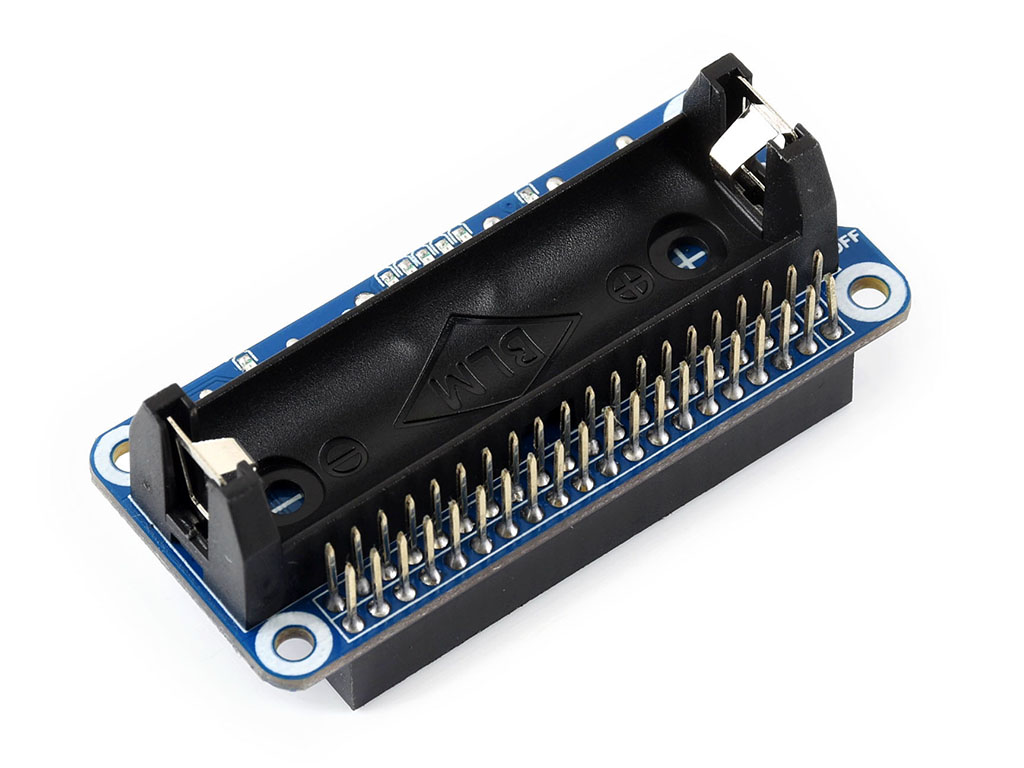

14500-Batteriefach

Abmessungen

Entwicklungsressourcen

Wiki: www.waveshare.com/wiki/Li-ion_Battery_HAT

Auswahlführer

Modell	Geräteunterstützung	Batterieunterstützung	Eigenschaft
Pico-UPS-A	Raspberry Pi Pico	14500 Li-Ionen-Batterie (NICHT enthalten)	Bereitstellung der Stromversorgung über Stiftleiste
Pico-UPS-B	Raspberry Pi Pico	600mAh 3.7V Li-Po-Batterie	Bereitstellung der Stromversorgung über Stiftleiste
UPS HAT (C)	Raspberry Pi Zero	803040 Li-Po-Batterie 1000mAh 3.7V	Bereitstellung der Stromversorgung über Pogo-Pins
Li-Ionen-Batterie-HAT	Raspberry Pi Zero	14500 Li-Ionen-Batterie (NICHT enthalten)	USV nicht unterstützt
UPS HAT (B)	Raspberry Pi 5/4B/3B+	18650 Li-Batterie × 2 (NICHT enthalten), bis zu 5A Ausgangsstrom, mit 8.4V Batterieladegerät	Bereitstellung der Stromversorgung über Pogo-Pins, mit 5V USB-Ausgang
UPS HAT (E)	Raspberry Pi 5/4B/3B+	21700 Li-Batterie × 4 (in Serie, NICHT enthalten), bis zu 5V 6A Ausgangsstrom, 40W bidirektionales Schnellladen Type-C-Anschluss	Bereitstellung der Stromversorgung über Pogo-Pins, mit 5V USB-Ausgang
UPS HAT	Raspberry Pi 4B/3B+	18650 Li-Batterie × 2 (NICHT enthalten), bis zu 2.5A Ausgangsstrom, mit 8.4V Batterieladegerät	Bereitstellung der Stromversorgung über Stiftleiste, mit 5V USB-Ausgang
UPS HAT (D)		21700 Li-Batterie × 2 (parallel, NICHT enthalten), bis zu 2.5A Ausgangsstrom, mit 5V Type-C-Anschluss Batterieladegerät	Bereitstellung der Stromversorgung über Pogo-Pins, mit 5V USB-Ausgang
Li-Polymer-Batterie-HAT		3.7V 3000mAh 104060 Li-Polymer-Batterie, bis zu 2A Ausgangsstrom	Bereitstellung der Stromversorgung über Stiftleiste, USV nicht unterstützt
UPS Power Module	Jetson Nano	18650 Li-Batterie × 4 (NICHT enthalten), bis zu 2.5A Ausgangsstrom, mit 8.4V Batterieladegerät	Bereitstellung der Stromversorgung über 6PIN-Kabel, mit OLED-Bildschirm
UPS Power Module (B)	Jetson Nano	18650 Li-Batterie × 4 (NICHT enthalten), bis zu 5A Ausgangsstrom, mit 8.4V Batterieladegerät	Bereitstellung der Stromversorgung über Pogo-Pins
UPS Power Module (C)	Jetson Orin Nano Jetson Orin NX	21700 Li-Batterie × 3 (in Serie, NICHT enthalten), die Ausgangsspannung ist gleich der Eingangsspannung, wenn Strom eingeleitet wird, oder gleich der Batteriespannung (9V~12.6V), wenn kein Strom eingeleitet wird, unterstützt 15V~19V Eingangsspannung	Bereitstellung der Stromversorgung über Pogo-Pins
UPS Module 3S	Geeignet für Geräte mit Type-C-Stromanschluss	18650 Li-Batterie × 3 (in Serie, NICHT enthalten), bis zu 5V 5A Ausgang, mit 12.6V Batterieladegerät	Anpassung verschiedener Schnittstellen über Kabel
UPS Module Mini	Geeignet für CM4-IO-WIRELESS-BASE-B Grundplatine, usw.	10440 Lithium-Batterie × 3 (parallel, NICHT enthalten), bis zu 5V 2.5A Ausgang	Bereitstellung der Stromversorgung über Pads oder Stiftleiste

Lieferumfang

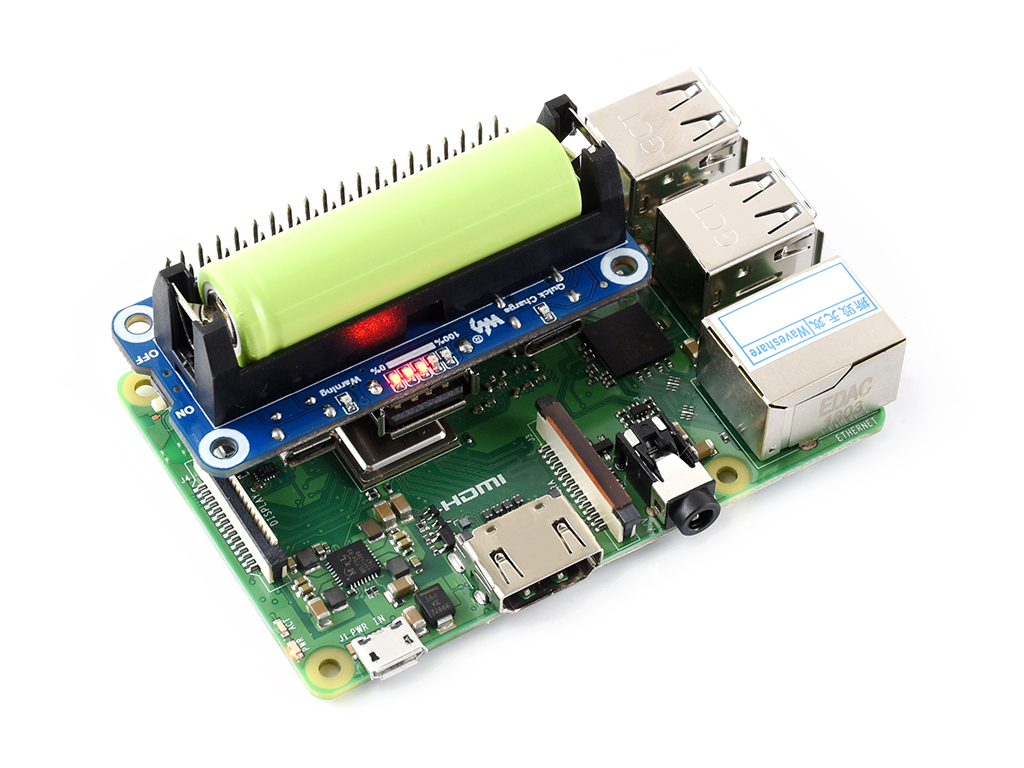

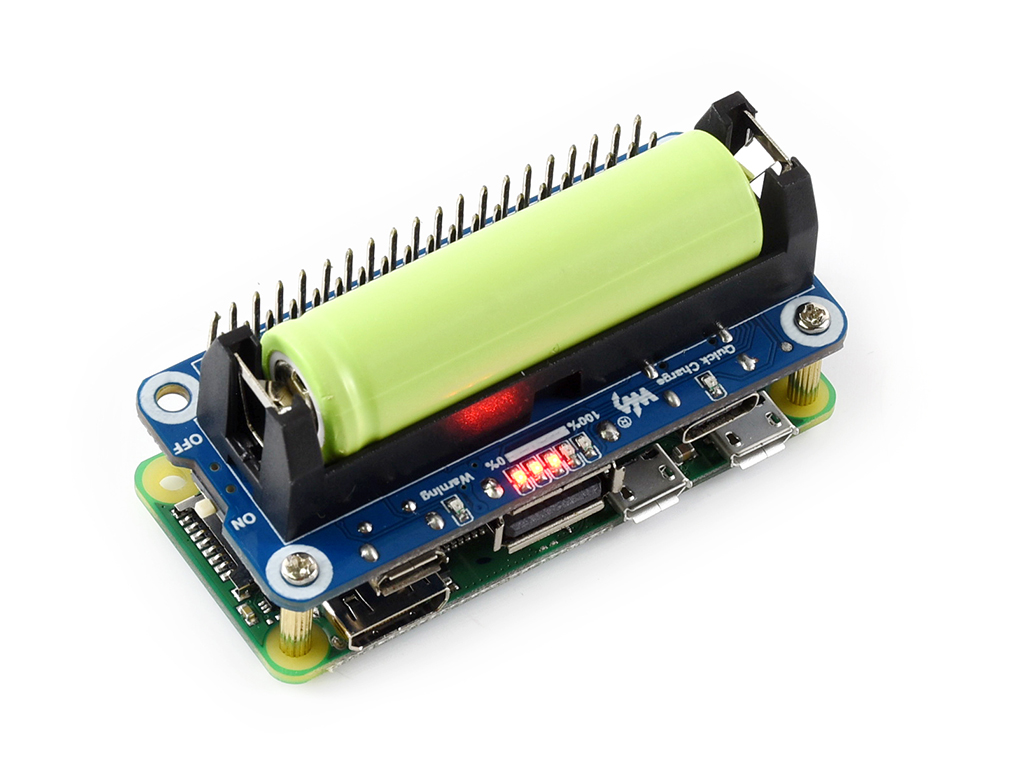

Hinweis: Der Raspberry Pi und die 14500-Batterie auf dem Foto sind NICHT enthalten.

Li-Ionen-Batterie-HAT x1
RPi-Schraubenpaket (2Stk) x1
