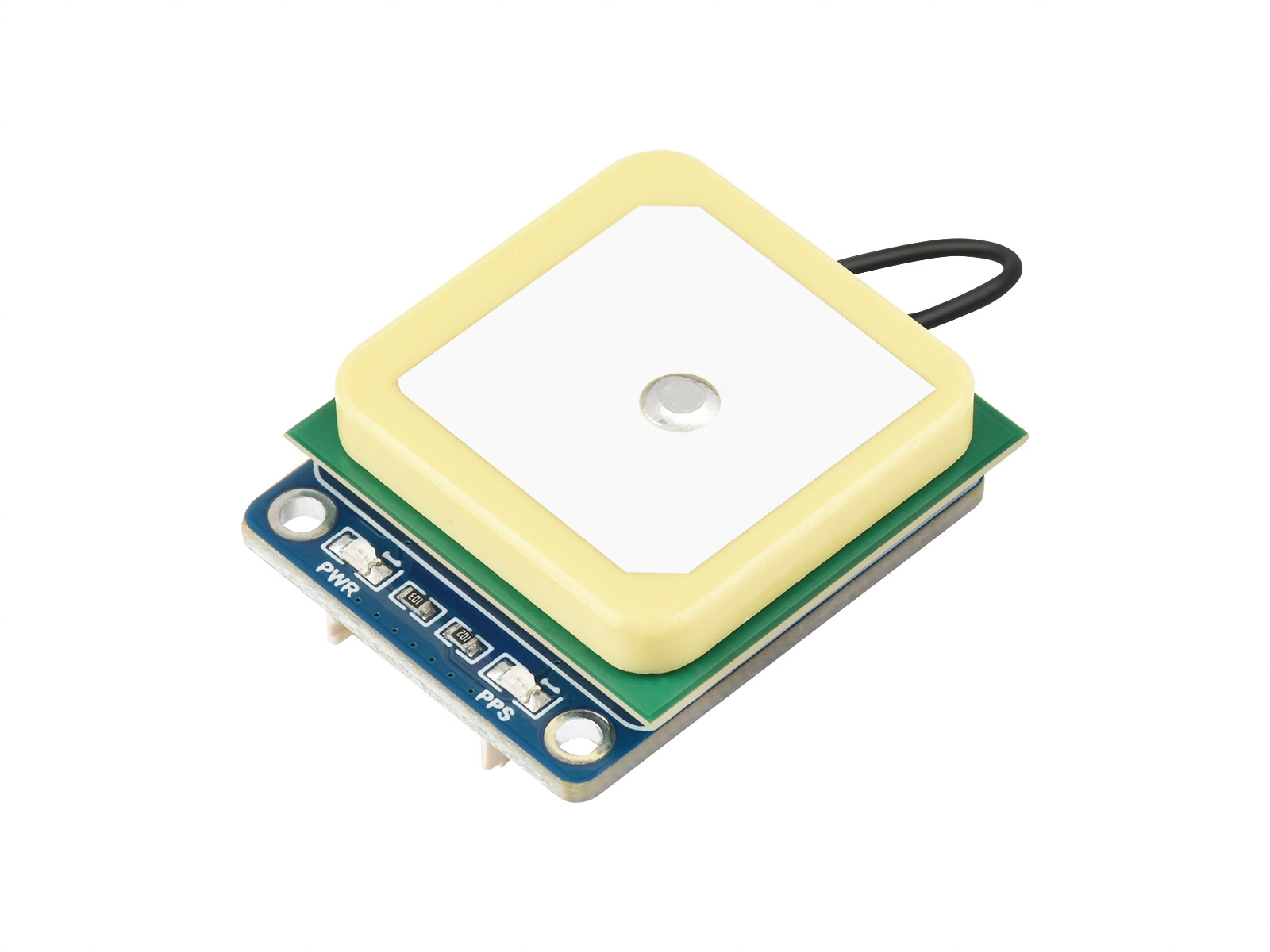

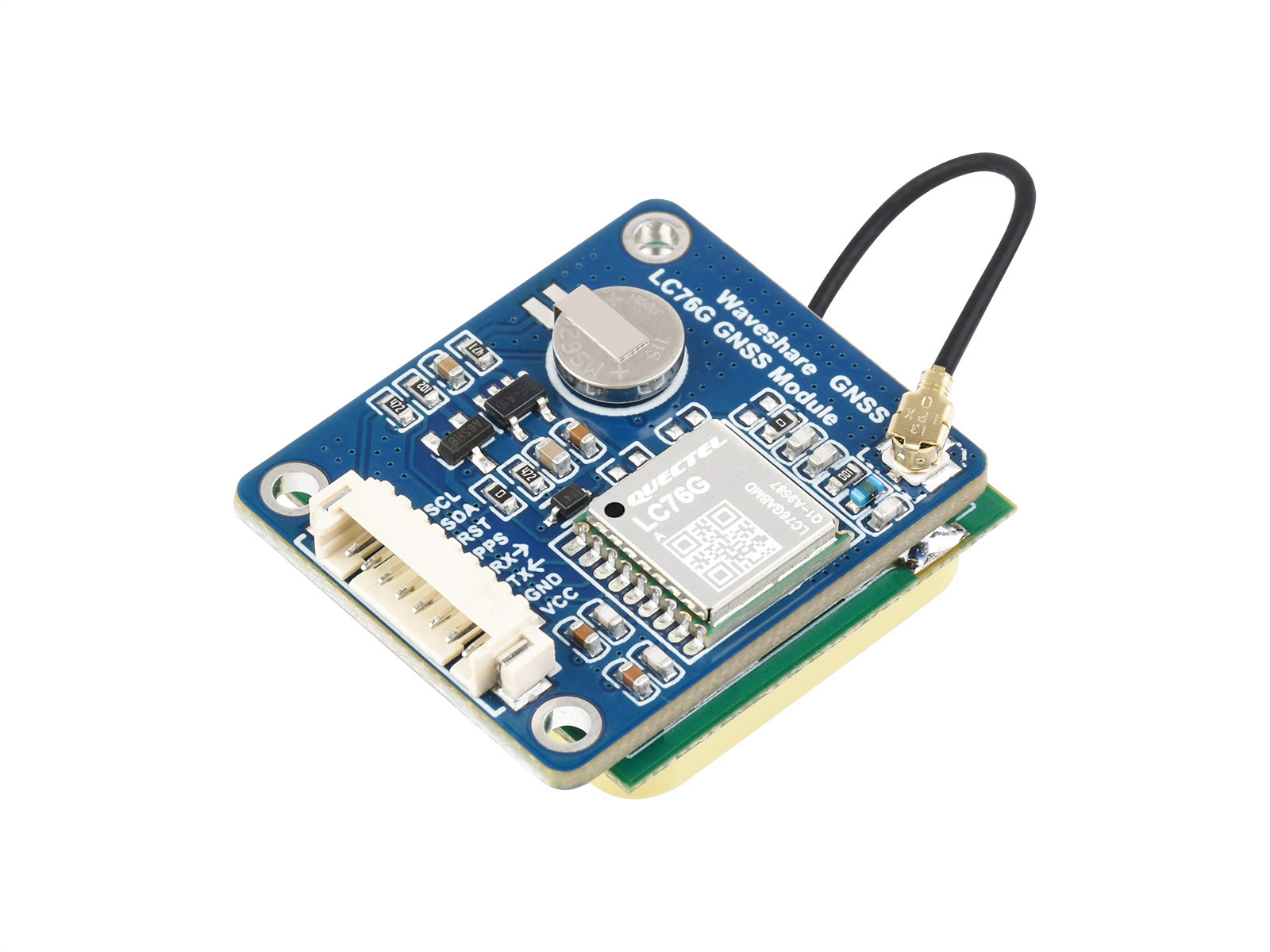

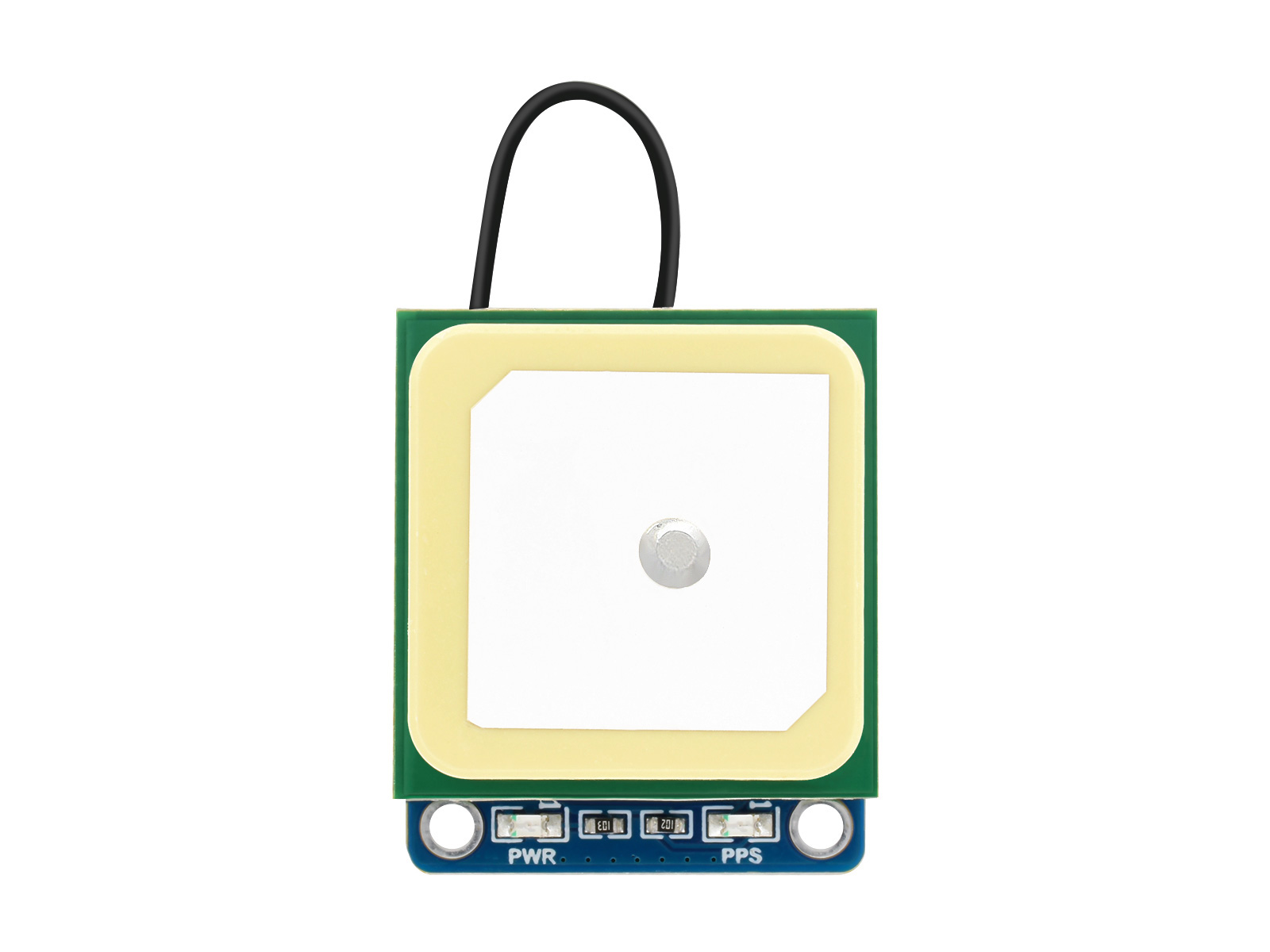

LC76G Multi-GNSS-Modul, unterstützt GPS, BDS, GLONASS, Galileo, QZSS
17,84 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "LC76G Multi-GNSS-Modul, unterstützt GPS, BDS, GLONASS, Galileo, QZSS"
Unterstützt GPS, Beidou (BDS), Glonass, Galileo, QZSS
I2C/UART-Kommunikation, bietet Multi-Plattform-Ressourcen und Tutorials für sekundäre Entwicklung und Integration
Das LC76G GPS-Modul ist ein Multi-GNSS-Modul (Global Navigation Satellite System), unterstützt GPS, Beidou (BDS), GLONASS, Galileo und QZSS-Systeme, ermöglicht kombinierte Positionierung mehrerer Systeme oder unabhängige Positionierung einzelner Systeme. Unterstützt EPO™ (Extended Predictive Orbit) und EASY™ (Embedded Assist System) Funktion, bietet ein gutes Positionierungserlebnis mit schneller, genauer und hochleistungsfähiger Positionierung.
- Unterstützt Multi-GNSS-Systeme: GPS, Beidou (BDS), GLONASS, Galileo und QZSS
- Unterstützt UART- und I2C-Kommunikation
- Eingebauter Low-Noise-Verstärker (LNA) für verbesserte Empfangsempfindlichkeit
- Unterstützt EPO™ (Extended Predictive Orbit) und EASY™ (Embedded Assist System) Funktion
- Unterstützt 1PPS
- UART-Kommunikations-Baudrate: 9600~921600bps (Standard: 115200bps)
- Aufladbarer Li-Akku MS621FE an Bord zur Speicherung von Ephemerideninformationen und für Hot Starts
- 2x LEDs zur Anzeige des Modulbetriebsstatus
- Liefert Online-Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Raspberry Pi Pico/Jetson Nano/Arduino/ESP32)
| Produkt | LC76G(AB) | L76K | |
|---|---|---|---|
| GNSS | GPS/GLONASS/Galileo/BDS/QZSS | GPS/GLONASS/BDS/QZSS | |
| Chip-Plattform | AG3352 | AT6558R | |
| L1-Band-Empfänger | Kanäle | 47 Tracking-Kanäle | 32 Tracking-Kanäle / 72 Akquisitions-Kanäle |
| SBAS | Unterstützt | N/A | |
| A-GNSS | Unterstützt | Unterstützt | |
| Empfindlichkeit | Akquisition | -147dBm | -148dBm |
| Wiederakquisition | -159dBm | -160dBm | |
| Tracking | -166dBm | -162dBm | |
| TTFF (Time to First Fix) | Kaltstart | 26s, Autonom 12s, Mit EASY™ 5s, Mit EPO™ | 30s, Autonom 5.5s, Mit AGNSS |
| Warmstart | 20s, Autonom 2s, mit EASY™ | - | |
| Hotstart | 1s | 2s | |
| Positionsgenauigkeit | 1.5m CEP | 2.0m CEP | |
| Geschwindigkeitsgenauigkeit | 0.1m/s | 0.1m/s | |
| Beschleunigungsgenauigkeit (Max) | 0.1m/s² | 0.1m/s² | |
| Zeitgenauigkeit | 30ns | 30ns | |
| Aktualisierungsrate (Max) | 10Hz | 5Hz | |
| I2C-Rate | 400Kbps (Max) | - | |
| UART-Baudrate | Bereich: 9600~921600bps Standard: 115200bps | Bereich: 4800~115200bps Standard: 9600bps | |
| GNSS-Daten-Aktualisierungsrate | Max: 10Hz Standard: 1Hz | Max: 5Hz Standard: 1Hz | |
Bietet Raspberry Pi/Raspberry Pi Pico/Jetson Nano/ESP32/Arduino-Demos und Benutzerhandbücher, erleichtert Entwicklung und Integration und bietet bessere Erweiterbarkeit
Unterstützt GPS, Beidou (BDS), Glonass, Galileo, QZSS

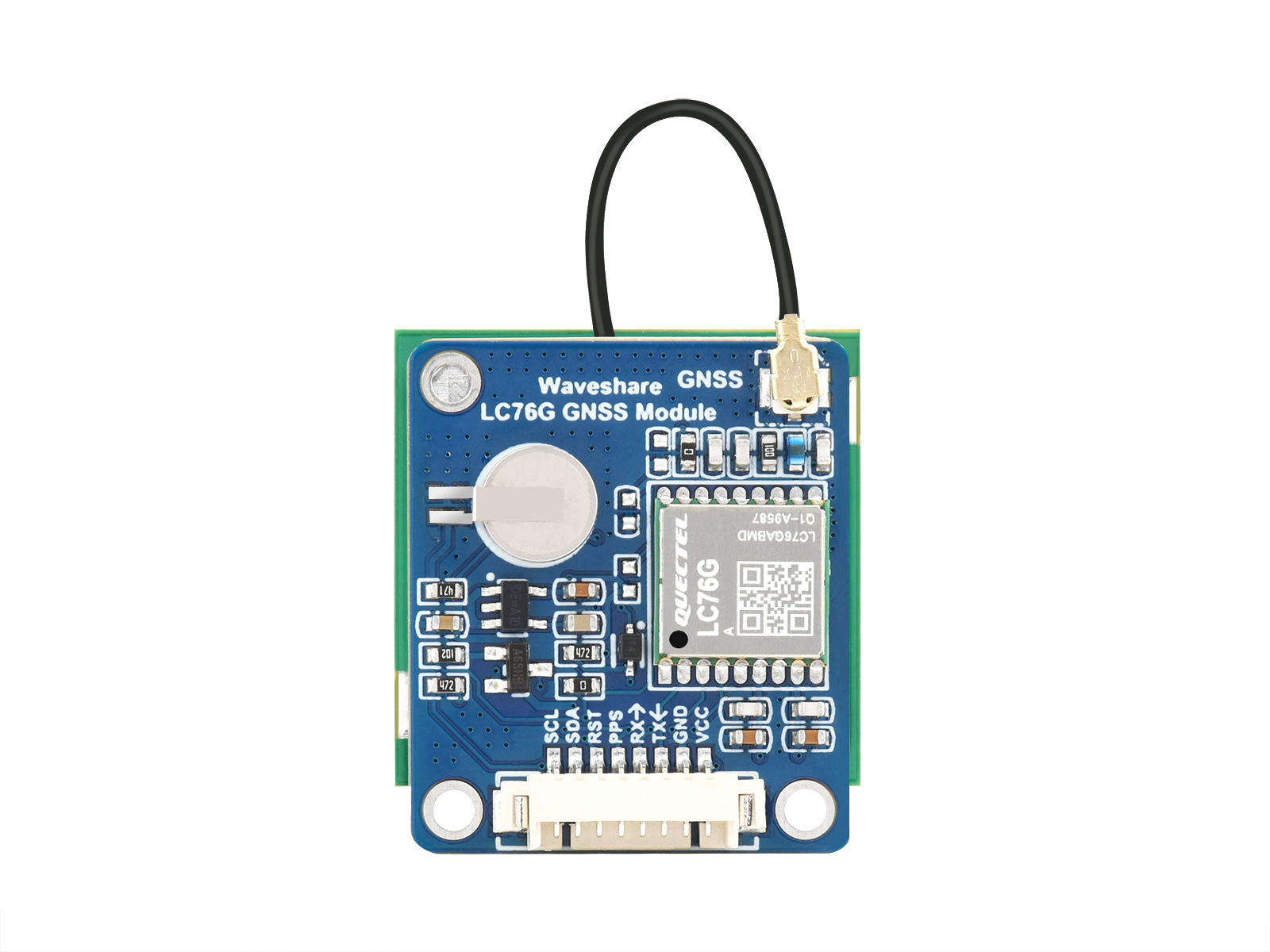

| Pinbelegung | |
|---|---|
| VCC | Stromversorgung (3.3V/5V) |
| GND | Masse |
| TX | An MCU.RX anschließen (Signalrichtung: TX >> MCU.RX) |
| RX | An MCU.TX anschließen (Signalrichtung: MCU.TX >> RX) |
| PPS | GPS-Statusanzeige |
| RST | Reset-Pin |
| SDA | I2C-Datenpin |
| SCL | I2C-Takt-Pin |
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Lieferumfang
Warnung: Batterie im Inneren.- LC76G GNSS-Modul x1
- MX1.25 8PIN-Kabel x1
