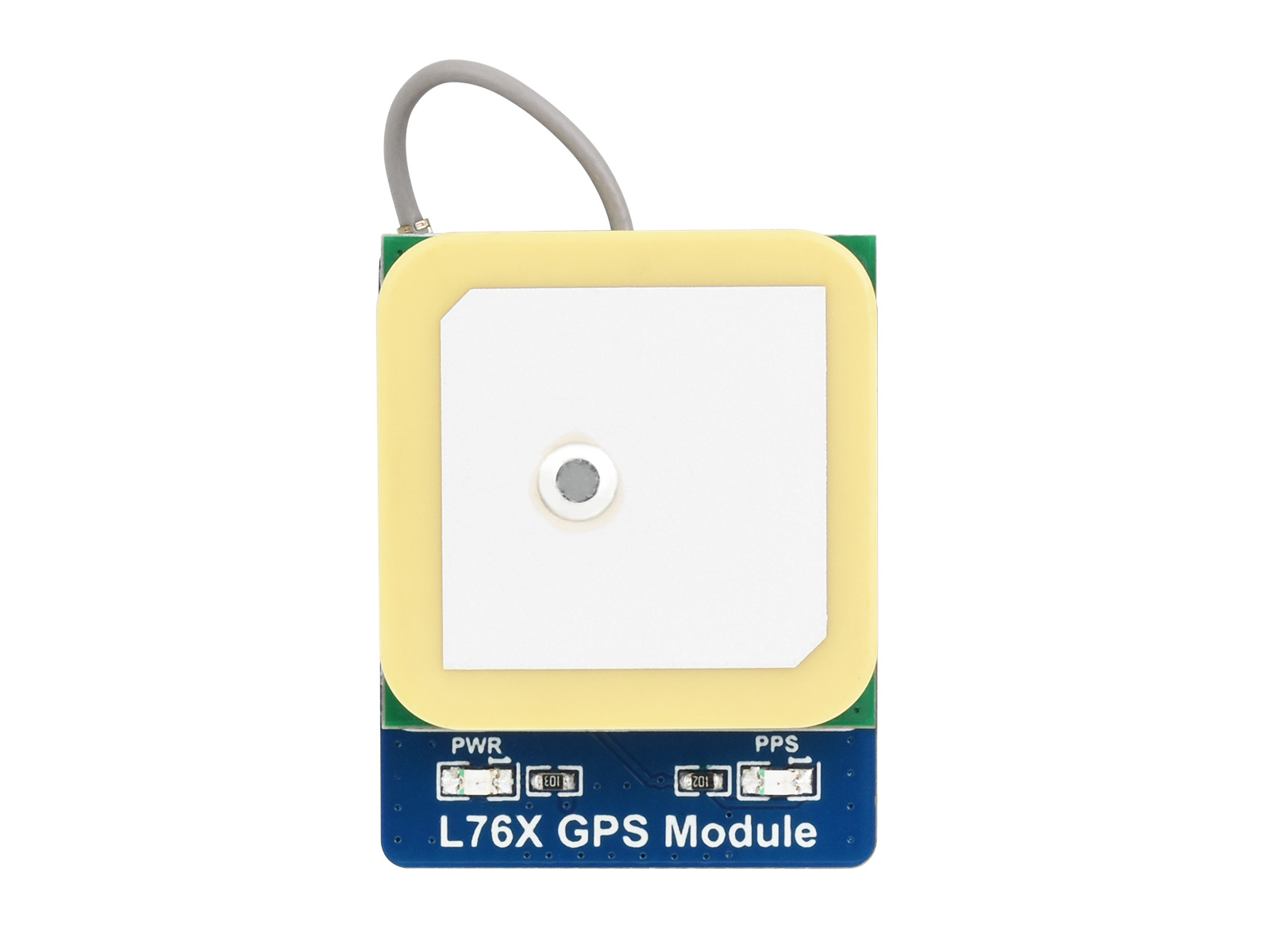

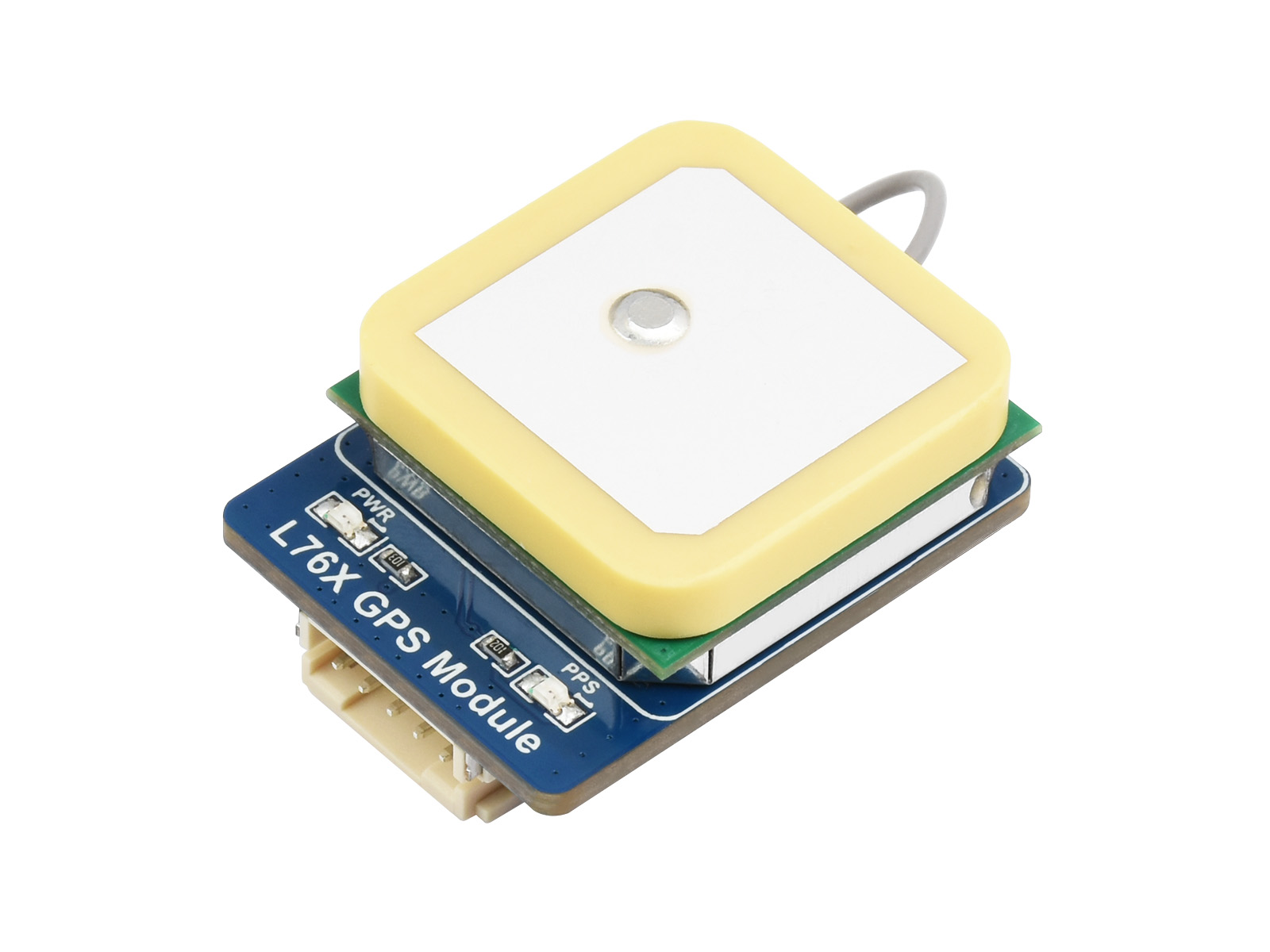

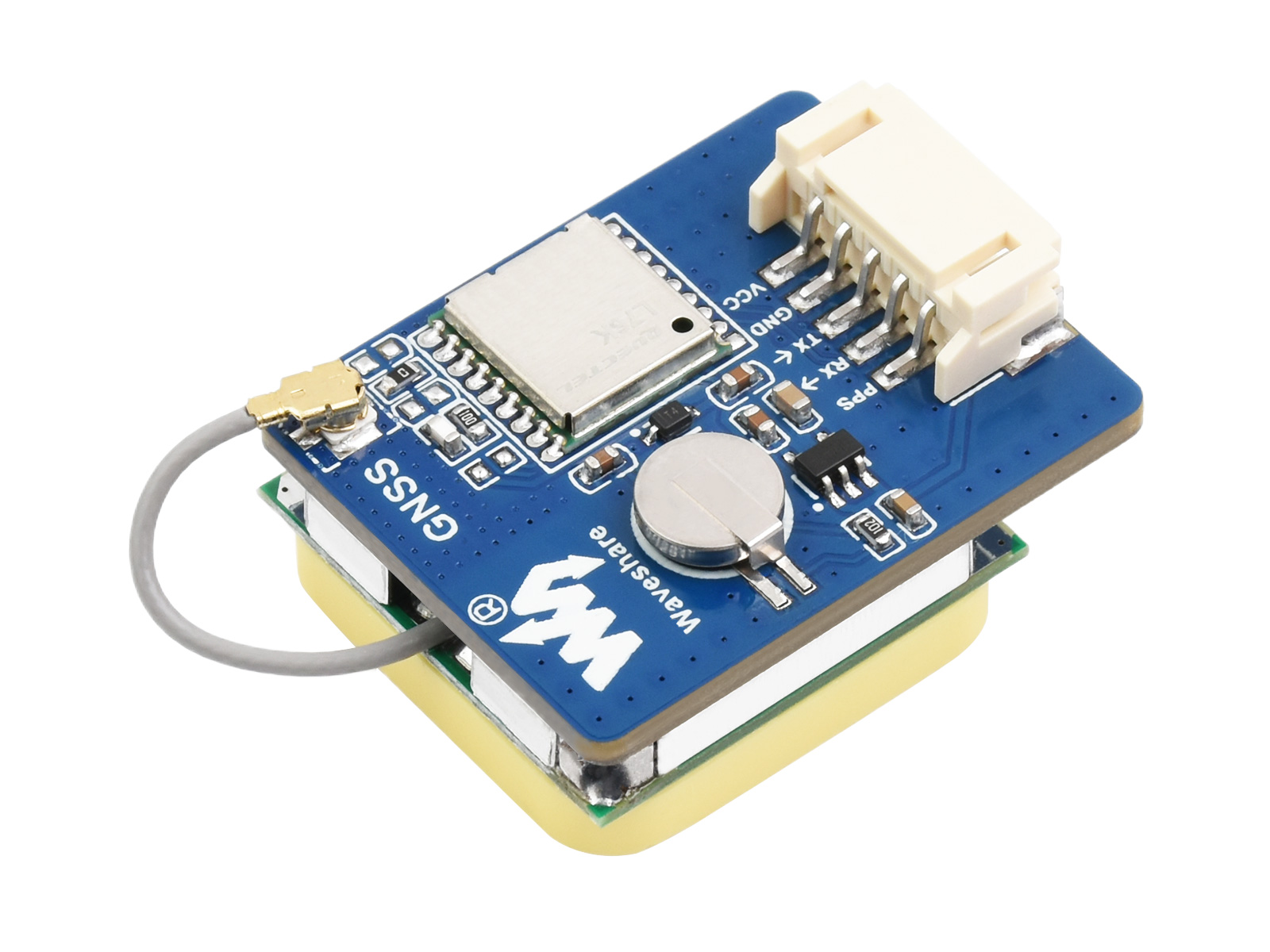

L76K Multi-GNSS-Modul, unterstützt GPS, BDS, QZSS
15,46 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "L76K Multi-GNSS-Modul, unterstützt GPS, BDS, QZSS"
Unterstützt GPS, Beidou (BDS), Glonass, QZSS
UART-Kommunikation, bietet Multi-Plattform-Ressourcen und Tutorials für die sekundäre Entwicklung und Integration
Das L76K GPS-Modul ist ein Multi-GNSS-Modul (Global Navigation Satellite System), unterstützt GPS, Beidou (BDS), GLONASS und QZSS-Systeme, ermöglicht kombinierte Positionierung mehrerer Systeme oder unabhängige Positionierung einzelner Systeme. Unterstützt die AGNSS-Funktion, eingebauter rauscharmer Verstärker und Oberflächenwellenfilter, bietet ein gutes Positionierungserlebnis mit schneller, genauer und hochleistungsfähiger Positionierung.
- Unterstützt Multi-GNSS-Systeme: GPS, Beidou (BDS), GLONASS und QZSS
- Eingebauter rauscharmer Verstärker (LNA) zur Verbesserung der Empfangsempfindlichkeit
- Eingebauter SAW-Filter zur verbesserten Rauschunterdrückung
- Unterstützt AGNSS
- Unterstützt 1PPS
- UART-Kommunikations-Baudrate: 4800~115200bps (Standard: 9600bps)
- Aufladbarer Li-Akku MS621FE an Bord zur Speicherung von Ephemerideninformationen und für Warmstarts
- 2x LEDs zur Anzeige des Modulbetriebsstatus
- Inklusive Online-Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Jetson Nano/Arduino/STM32)
| Produkt | LC76G(AB) | L76K | |
|---|---|---|---|
| GNSS | GPS/GLONASS/Galileo/BDS/QZSS | GPS/GLONASS/BDS/QZSS | |
| Chip-Plattform | AG3352 | AT6558R | |
| L1-Band-Empfänger | Kanäle | 47 Tracking-Kanäle | 32 Tracking-Kanäle / 72 Akquisitions-Kanäle |
| SBAS | Unterstützt | N/A | |
| A-GNSS | Unterstützt | Unterstützt | |
| Empfindlichkeit | Akquisition | -147dBm | -148dBm |
| Wiederakquisition | -159dBm | -160dBm | |
| Tracking | -166dBm | -162dBm | |
| TTFF (Time to First Fix) | Kaltstart | 26s, Autonom 12s, Mit EASY™ 5s, Mit EPO™ | 30s, Autonom 5,5s, Mit AGNSS |
| Warmstart | 20s, Autonom 2s, mit EASY™ | - | |
| Warmstart (Hot Start) | 1s | 2s | |
| Positionsgenauigkeit | 1,5m CEP | 2,0m CEP | |
| Geschwindigkeitsgenauigkeit | 0,1m/s | 0,1m/s | |
| Beschleunigungsgenauigkeit (Max) | 0,1m/s² | 0,1m/s² | |
| Zeitgenauigkeit | 30ns | 30ns | |
| Aktualisierungsrate (Max) | 10Hz | 5Hz | |
| I2C-Rate | 400Kbps (Max) | - | |
| UART-Baudrate | Bereich: 9600~921600bps Standard: 115200bps | Bereich: 4800~115200bps Standard: 9600bps | |
| GNSS-Daten-Aktualisierungsrate | Max: 10Hz Standard: 1Hz | Max: 5Hz Standard: 1Hz | |
Bietet Demos und Benutzerhandbücher für Raspberry Pi/Raspberry Pi Pico/Jetson Nano/ESP32/Arduino/STM32, erleichtert die Entwicklung und Integration und bietet bessere Erweiterbarkeit
Unterstützt GPS, Beidou (BDS), Glonass, QZSS

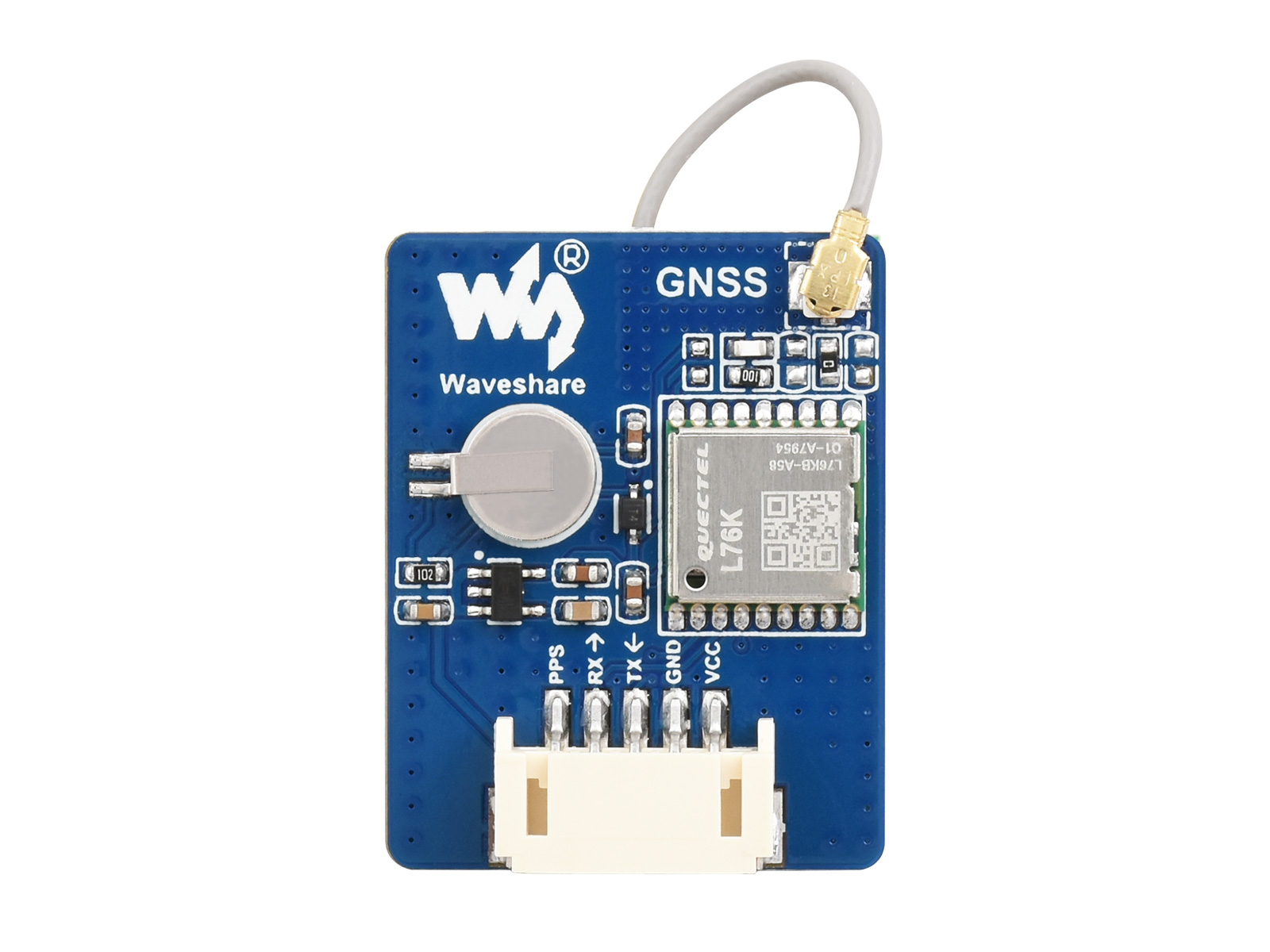

| Pinbelegung | |
|---|---|
| VCC | Stromversorgung (3,3V/5V) |
| TX | An MCU.RX anschließen (Signalrichtung: TX >> MCU.RX) |
| RX | An MCU.TX anschließen (Signalrichtung: MCU.TX >> RX) |
| PPS | GPS-Statusanzeige |
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Lieferumfang
Warnung: Batterie im Inneren.- L76K GPS-Modul x1
- PH2.0 5PIN-Kabel x1
