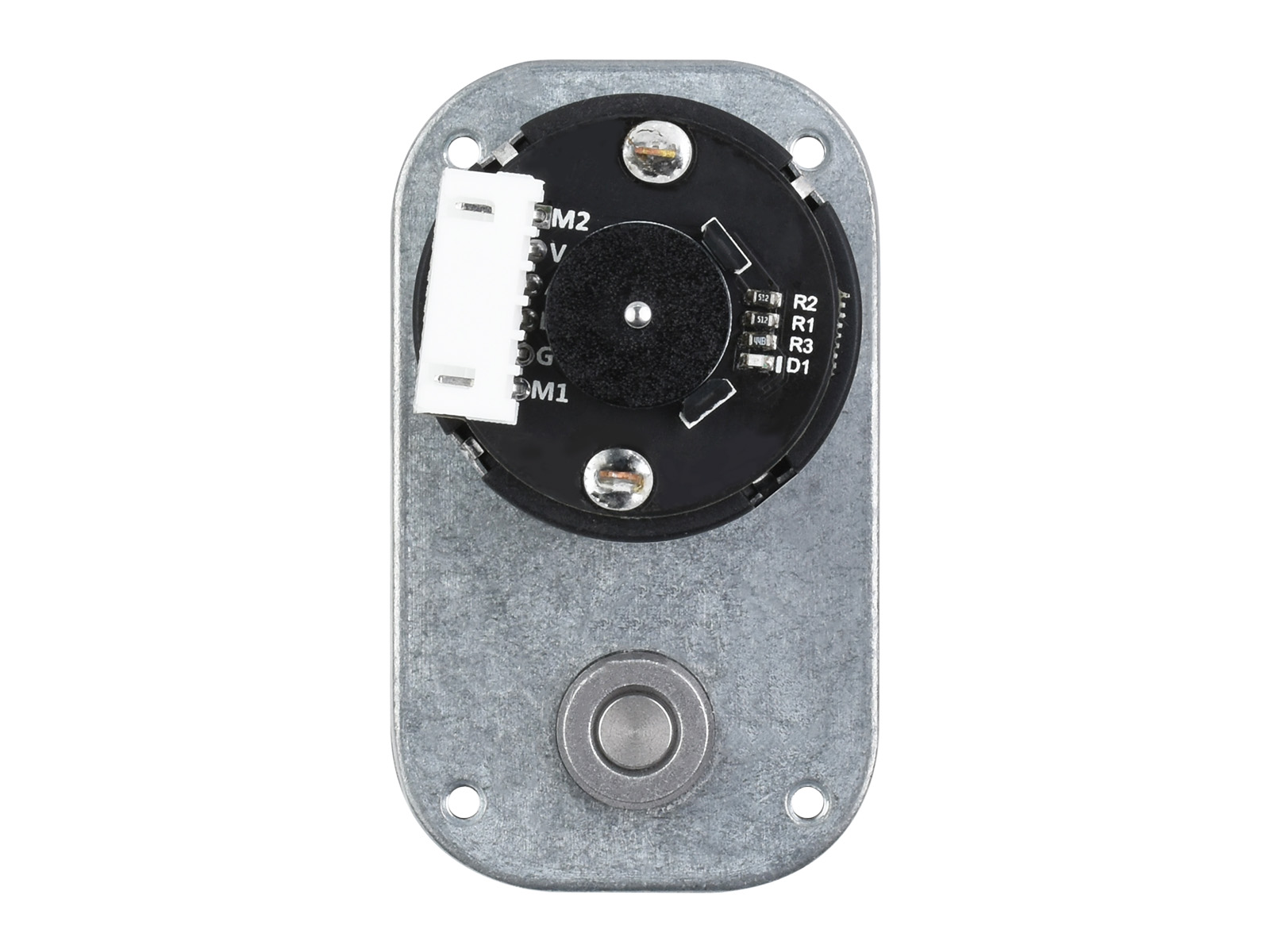

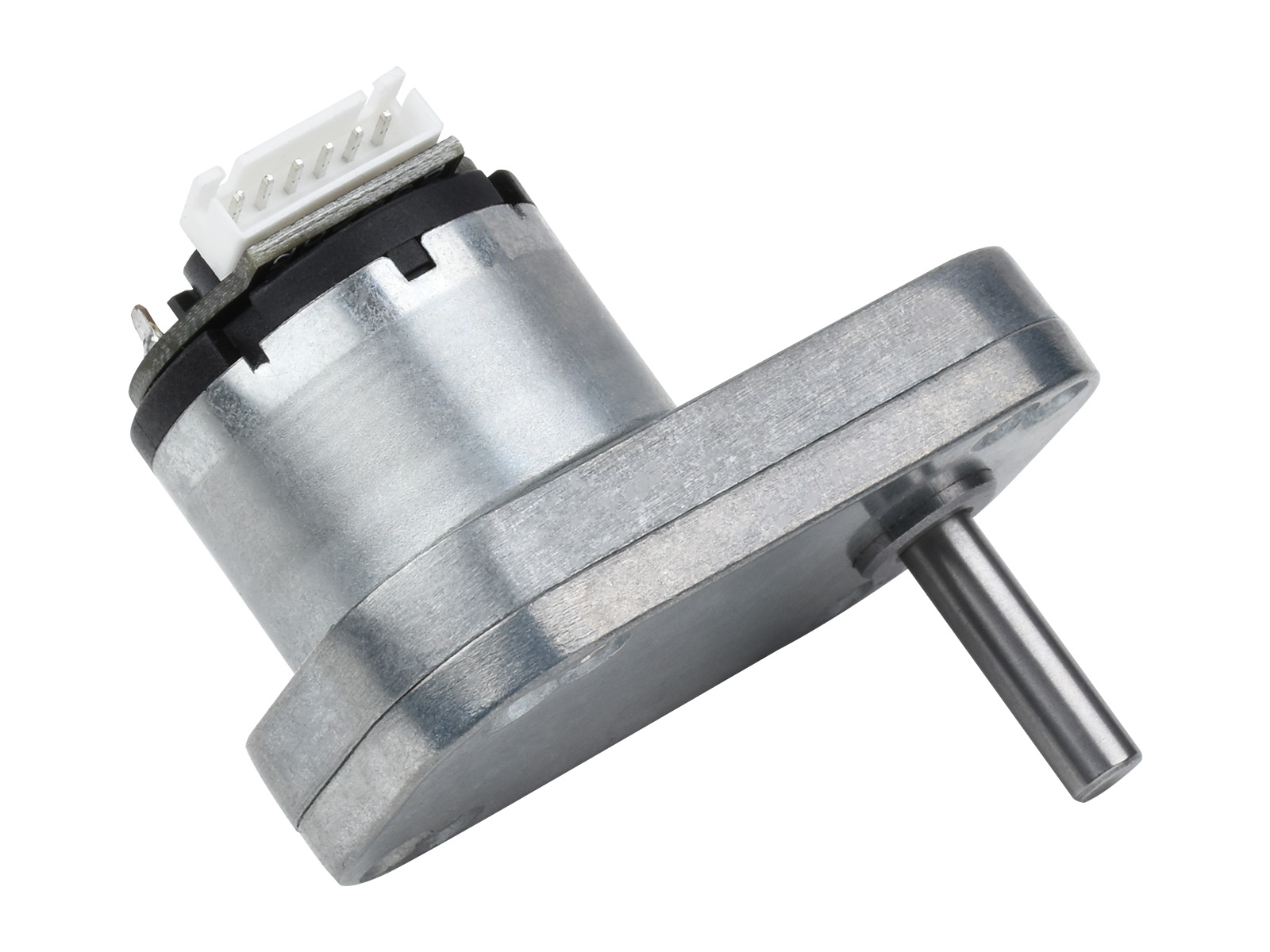

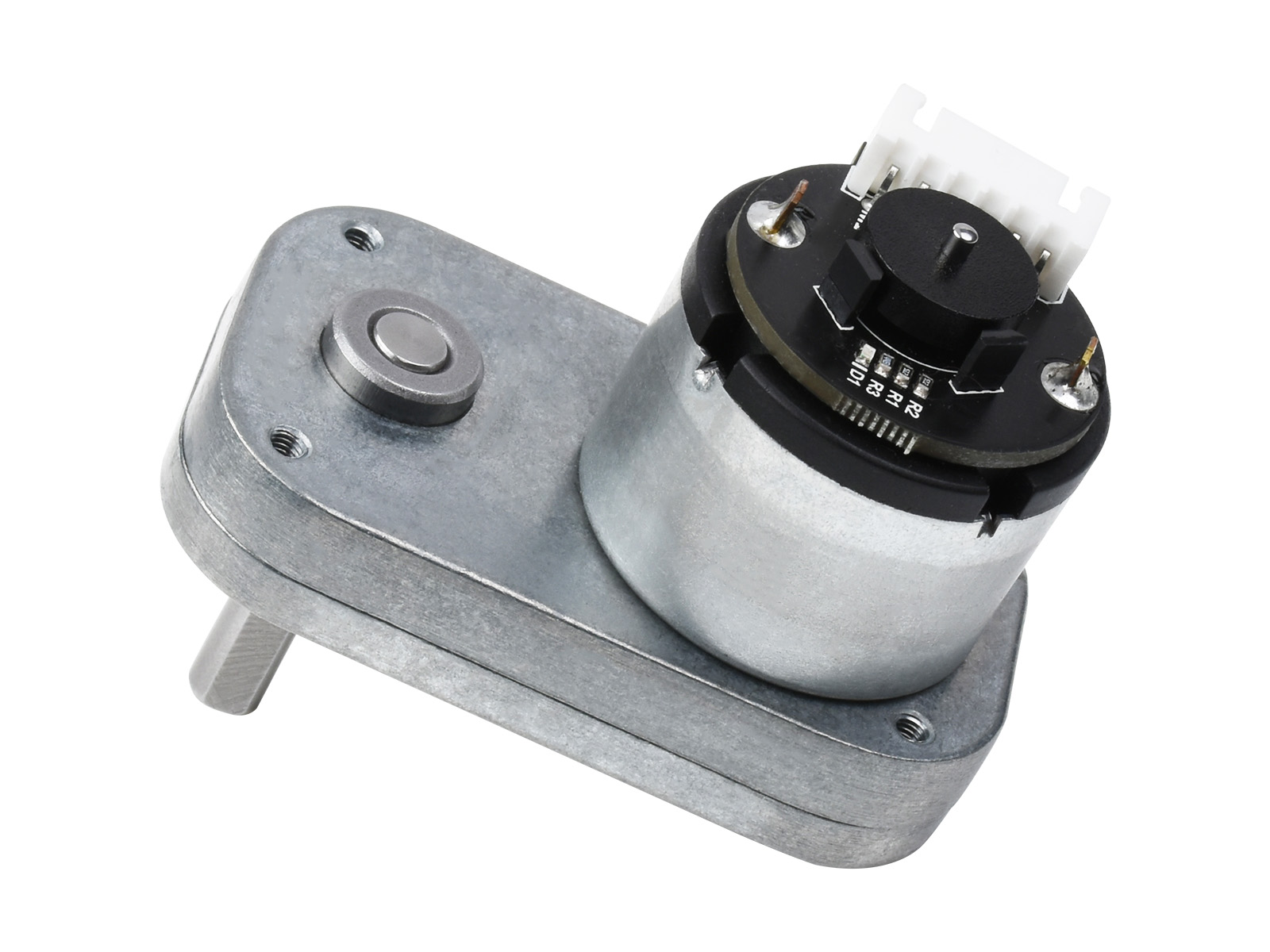

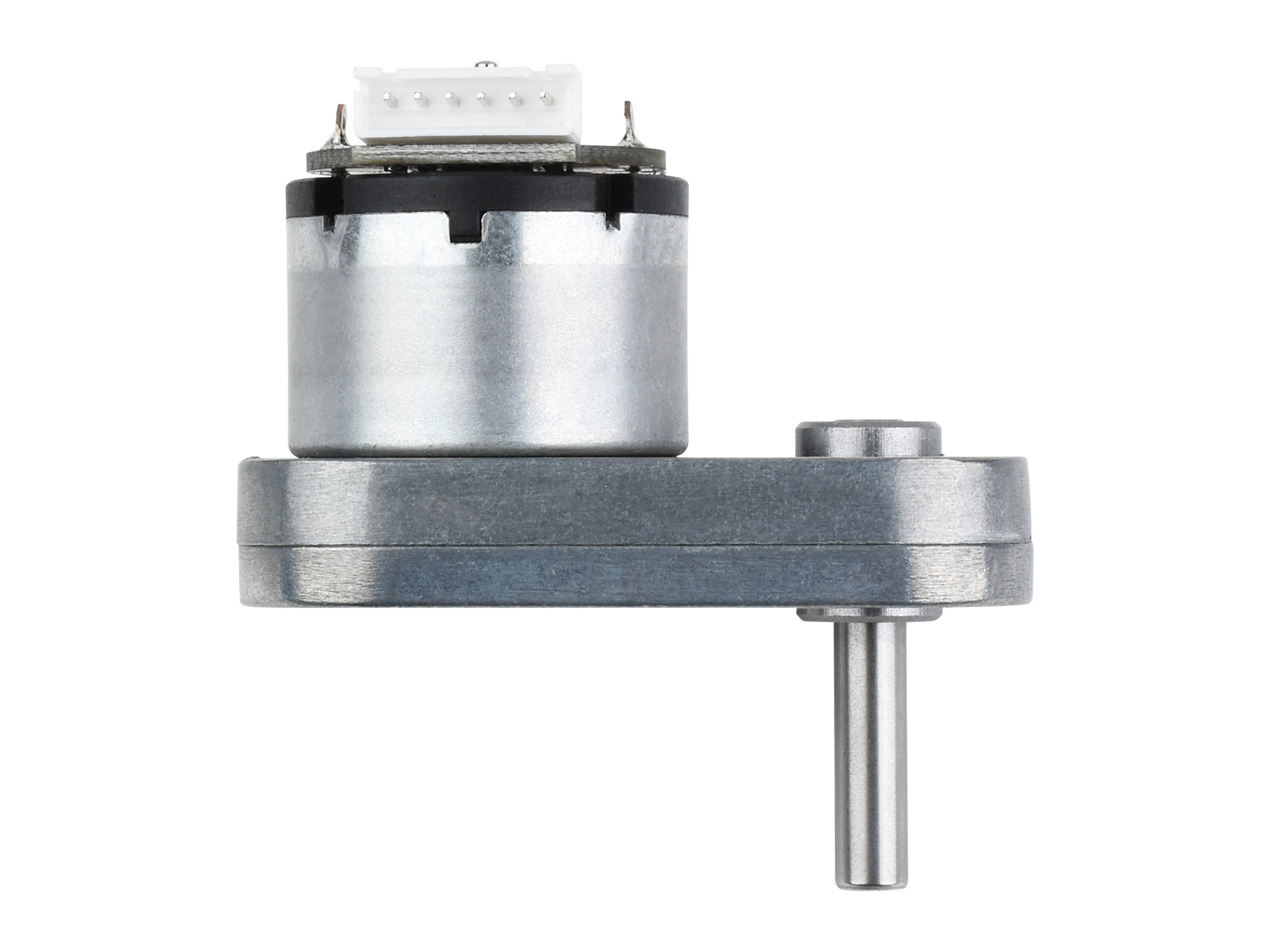

L-förmiger Permanentmagnet-Gleichstrom-Getriebemotor, magnetischer Hall-Encoder, Vollmetall-Getriebemotor
11,89 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL22346
Produktinformationen "L-förmiger Permanentmagnet-Gleichstrom-Getriebemotor, magnetischer Hall-Encoder, Vollmetall-Getriebemotor"
L-förmiger Permanentmagnet-Gleichstrom-Getriebemotor, magnetischer Hall-Encoder, Vollmetall-Getriebemotor
L-förmiger Permanentmagnet-Gleichstrom-Getriebemotor
Vollmetall-Getriebe, magnetischer Hall-Encoder
Hauptsächlich verwendet in Robotern mit kurzem Radstand und L-förmigen Anwendungen. Kein Selbsthemmungsmechanismus im Getriebe, die Abtriebswelle kann von Hand gedreht werden.
Spezifikationen
| Betriebsspannung | DC 12 V |
|---|---|
| Nennleistung | 5,2 W |
| Leerlaufdrehzahl | 240 U/min |
| Blockiermoment | ≥8,5 kg.cm |
| Leerlaufstrom | 0,15 A MAX |
| Blockierstrom | ≤3,5 A |
| Nennlast | 4,0 kg.cm |
| Encoder-Auflösung | Basis 13 PPR × 42 = 546 PPR |
| Nenndrehzahl | 125 U/min |
| Getriebeübersetzungsverhältnis | 1:42 |
| Nennstrom | 1,0 A MAX |
Encoder-Spezifikationen
| Typ | AB-Zweiphasen-incrementaler magnetischer Hall-Encoder |
|---|---|
| Impulsrate | Basisimpuls 13 PPR x Getriebeübersetzungsverhältnis |
| Stromversorgung | DC 3,3V / DC 5,0V |
| Basisfunktion | mit Pull-up-Widerstand, direkt an MCU anschließbar |
| Schnittstellentyp | PH2.0-6PIN |
| Ausgangssignaltyp | Quadratsignal AB-Phase |
| Antwortfrequenz | 100 KHz |
| Basisimpulse | 13 PPR |
| Anzahl der magnetischen Ringpole | 26 Pole (13 Polpaare) |
Encoder-Pin-Belegung
Produktansichten
Anwendungen
Abmessungen
Ressourcen & Services
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Lieferumfang
DCGM-3865-12V-EN-240RPM x1
