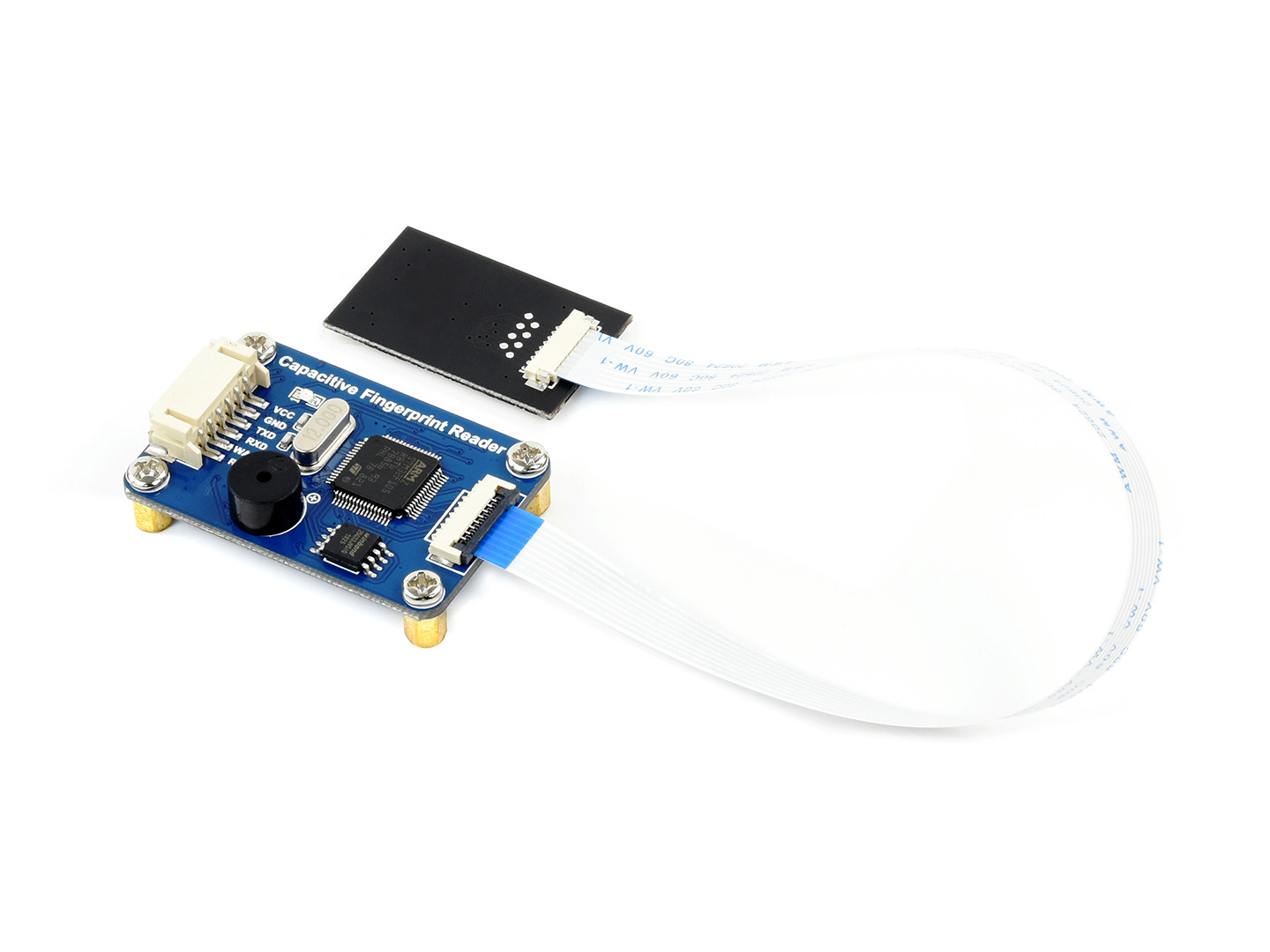

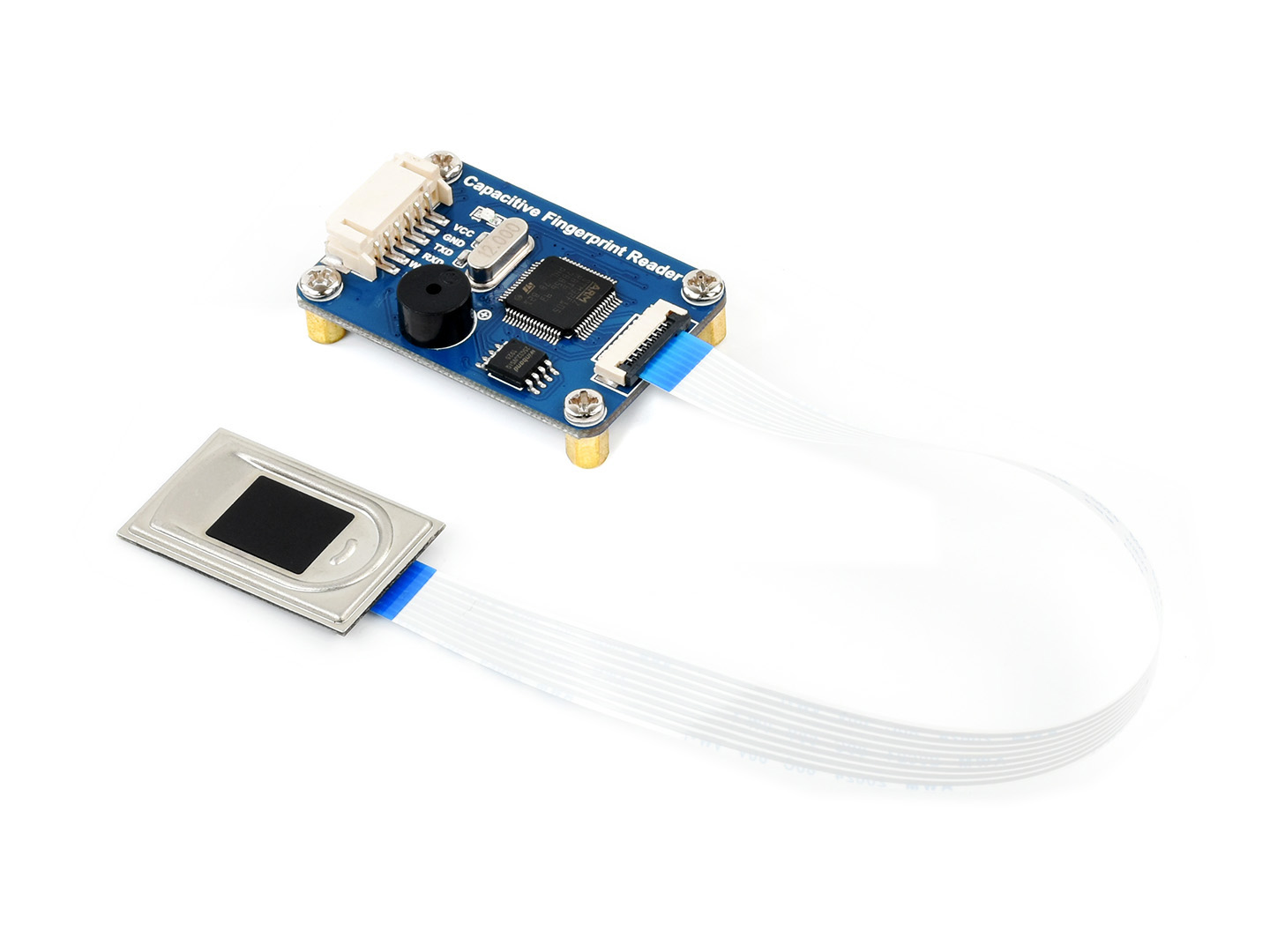

Kapazitiver Fingerabdrucksensor
44,02 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "Kapazitiver Fingerabdrucksensor"
Übersicht
Der kapazitive Fingerabdruckleser ist ein Standard-Fingerabdruckmodul, das für die sekundäre Entwicklung konzipiert ist und eine schnelle und stabile Fingerabdruckverifizierung ermöglicht.

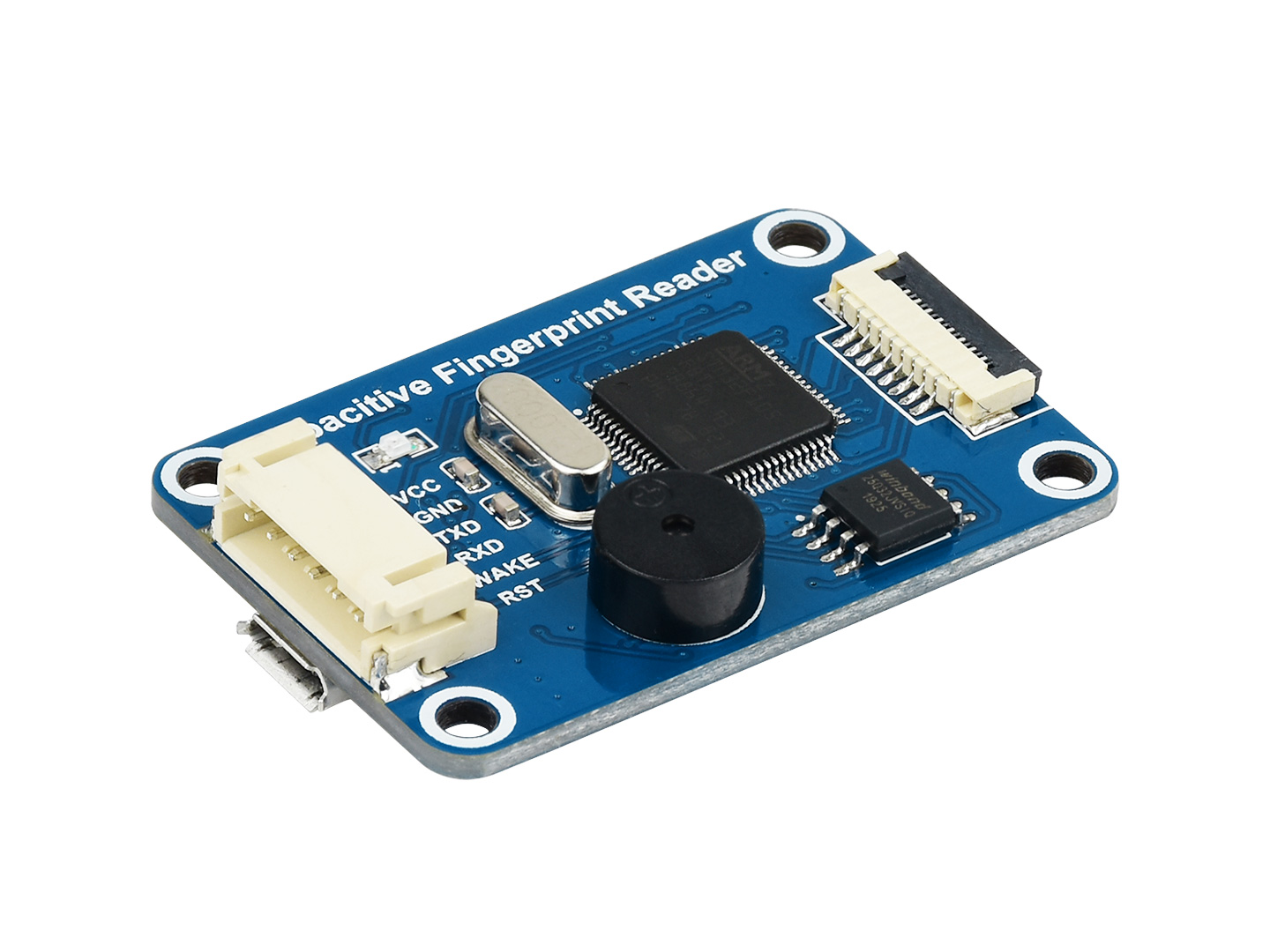

Basiert auf einem Hochgeschwindigkeits-Digitalprozessor STM32F105R8, kombiniert mit einem hochsicheren kommerziellen Fingerabdruckalgorithmus und einem fortschrittlichen Halbleitersensor, wird der kapazitive Fingerabdruckleser zu einem einfachen, aber intelligenten Integrationsmodul, das Funktionen wie Fingerabdruckregistrierung, Bildverarbeitung, Merkmalsfindung, Template-Erzeugung und -Speicherung, Fingerabdruckabgleich und -suche usw. bereitstellt.
Eigenschaften
- Einfach zu bedienen über einige einfache Befehle, Sie müssen keine Fingerabdrucktechnologie oder die Modulinterstruktur/-berechnung kennen
- Kommerzieller Fingerabdruckalgorithmus, stabile Leistung, schnelle Verifizierung
- Empfindliche Erkennung,只需 leicht das Sammelbereich berühren, ohne Druck
- Ermöglicht die freie Eingabe/Ausgabe von Fingerabdruckbildern, Fingerabdruckmerkmalen und anderen Fingerabdruckaktionen
- Doppelte Kommunikation, UART oder USB
- Prozessor geht in den Schlafmodus und wacht bei Erkennung auf, erreicht niedrigen Stromverbrauch
- Liefert umfangreiche Ressourcen (Software auf PC, Entwicklung SDK, Tools und Beispiele für Raspberry/Arduino/STM32)
Anwendungen
- Fingerabdruckschloss
- Fingerabdruck-Safe
- Zutrittskontrollsystem
- An- und Abwesenheitsprotokoll
Spezifikationen
| Parameter | Wert |
|---|---|
| Prozessor (CPU) | STM32F105 |

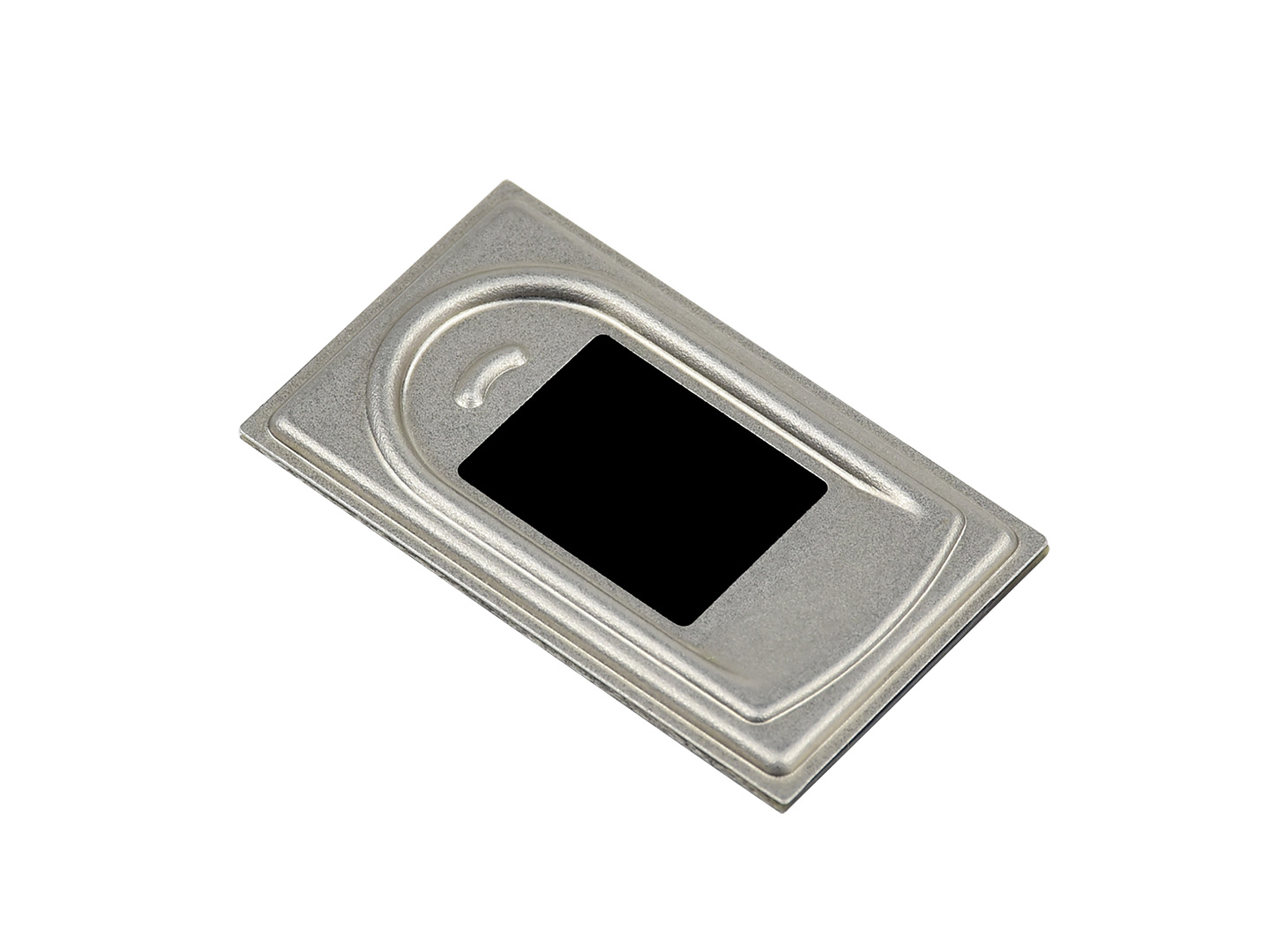

| Sensor | Halbleiter (kapazitiv) |
| Modulabmessungen (mm) | 45 x 30 |
| Sensorabmessungen (mm) | 33.4 x 20.4 |
| Bild | DPI 508 |
| Bildauflösung | 192 x 192 |
| Erfassungsbereich (mm) | 9.6 x 12.8 |
| Fingerabdruckkapazität | 3000 |
| Sicherheitsstufe | 0-9 niedrig bis hoch, Standard 5 |
| Abgleichzeit | 1s |
| Falsche Akzeptanzrate | 0.0001% |
| Falsche Ablehnungsrate | 0.01% |
| Dynamischer Strom | <60mA |
| Betriebsspannung | 3.3V-5V |
| Kommunikation | UART oder USB |
| Antistatisch | Luftentladung: ± 15KV Kontaktentladung: ± 8KV |
Abmessungen
Entwicklungsressourcen
Wiki : www.waveshare.com/wiki/Capacitive_Fingerprint_Reader
Empfohlene Artikel
Wir bieten auch dieses USB-zu-UART-Modul für einfaches Testen an: CP2102 USB UART Board (micro)
Auswahlführer
| Produkt | Optisch | Kapazitiv | ||||||
|---|---|---|---|---|---|---|---|---|
 |  |  |  |  |  |  |  | |
| A | A | B | C | D | E | R | F | |
| Vorteile | Langlebig, hervorragende Antistatik | Kleines Formfaktor, niedriger Stromverbrauch | ||||||
| Hohe Präzision, gute Erkennung/Verifizierung | Kleiner Sammelbereich, hohe Präzision, gute Erkennung/Verifizierung | Hohe Präzision, gute Erkennung/Verifizierung | UART und USB Kommunikation, mit LED-Anzeige | |||||
| Nachteile | Große Abmessungen, niedrige Präzision, gestört durch Beleuchtung | Hohe Umgebungsanforderungen (Temperatur, Luftfeuchtigkeit, Staub, alkalische Luft) | ||||||
| Eigenschaften | Getrennte Struktur | Rund, All-in-One | Rechteckig, All-in-One | |||||
| Fingerabdruckkapazität | 4000 | 3000 | 500 | 150 | 3000 | 1000 | ||
| Bildpixel | 248*296 | 192*192 | 208*288 | 192*192 | 160*160 | 192*192 | ||
| Schnittstelle | UART | UART, USB | UART | UART, USB | ||||
| Falsche Akzeptanzrate | <0.001% | 0.0001% | <0.001% | <0.001% | ||||
| Falsche Ablehnungsrate | <0.1% | 0.01% | 0.1% | <0.1% | <2% | |||
| Sensorlebensdauer | 10 Jahre | ca. 200K mal | ca. 5M mal | ca. 1M mal | ca. 5M mal | |||
| Nutzungsbedingungen | Empfindlicher für nasse Finger | Empfindlicher für trockene Finger | ||||||
| Anwendbare Produkte | Häufig verwendet, wie Zutrittskontrollsystem | Hohe Präzision erforderlich, wie Fingerabdruckschloss | ||||||
| Im Allgemeinen werden optische Module in Low-End-Produkten verwendet, während kapazitive Module für High-End-Produkte geeignet sind | ||||||||
Lieferumfang
- Kapazitiver Fingerabdruckleser x1
- PH2.0 Kabel 20cm 6Pin x1
