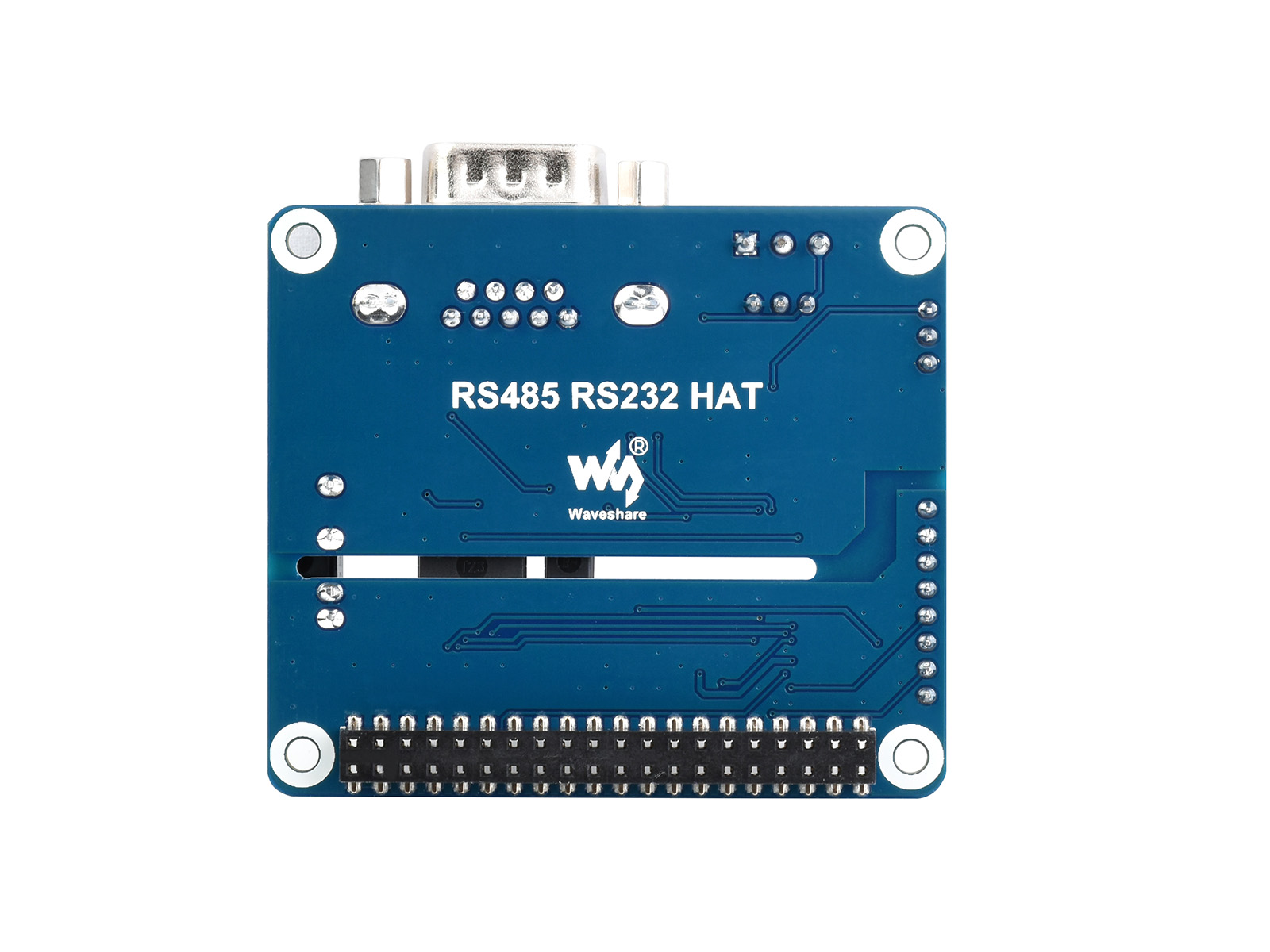

Isoliertes RS485 RS232 Expansion HAT für Raspberry Pi, SPI-Steuerung
21,41 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "Isoliertes RS485 RS232 Expansion HAT für Raspberry Pi, SPI-Steuerung"
Kurzbeschreibung: Isoliertes RS485 RS232 Expansion HAT für Raspberry Pi, SPI-Steuerung, integrierte Schutzschaltungen
Inkl. Entwicklungsressourcen und Handbuch
- Standard Raspberry Pi 40PIN GPIO-Erweiterungsstecker, unterstützt Raspberry Pi-Serie-Platinen
- Kombination aus SC16IS752, SP3485 und SP3232, wandelt SPI in einen RS485- und einen RS232-Anschluss um
- Integrierter rückstellbarer Sicherungsschalter und Schutzdioden, gewährleisten stabilen Ausgang von RS485-Strom und -Spannung, verhindern Überstrom und Überspannung, verbessern die Stoßfestigkeit
- Integrierter TVS (Transient Voltage Suppressor), kann effektiv Überspannung und transiente Spannungsspitzen im Stromkreis unterdrücken, blitzfest und antistatisch
- SPI-Steuerpins werden herausgeführt, zur Verbindung mit Arduino und anderen Host-Steuerplatinen
- Inkl. Entwicklungsressourcen und Handbuch (Beispiele in C und Python)
| UART-Erweiterungschip | SC16IS752 |
|---|---|
| Kommunikationsschnittstelle | SPI |
| RS485-Transceiver | SP3485 |
| RS232-Transceiver | SP3232 |
| Datenrate | Bis zu 921600bps |
| Betriebsspannung | 5V |
| Montagelochgröße | 3,0mm |
| Abmessungen | 65mm × 56,5mm |
Geeignet für Raspberry Pi-Serie-Platinen
RS232: Vollduplex-Kommunikation, SP3232-TransceiverRS485: Halb-/Vollautomatische Kommunikation, SP3485-Transceiver
Integrierter TVS (Transient Voltage Suppressor) und rückstellbare Sicherung, kann effektiv Überspannung und transiente Spannungsspitzen im Stromkreis unterdrücken, verbessert die Stoßfestigkeit

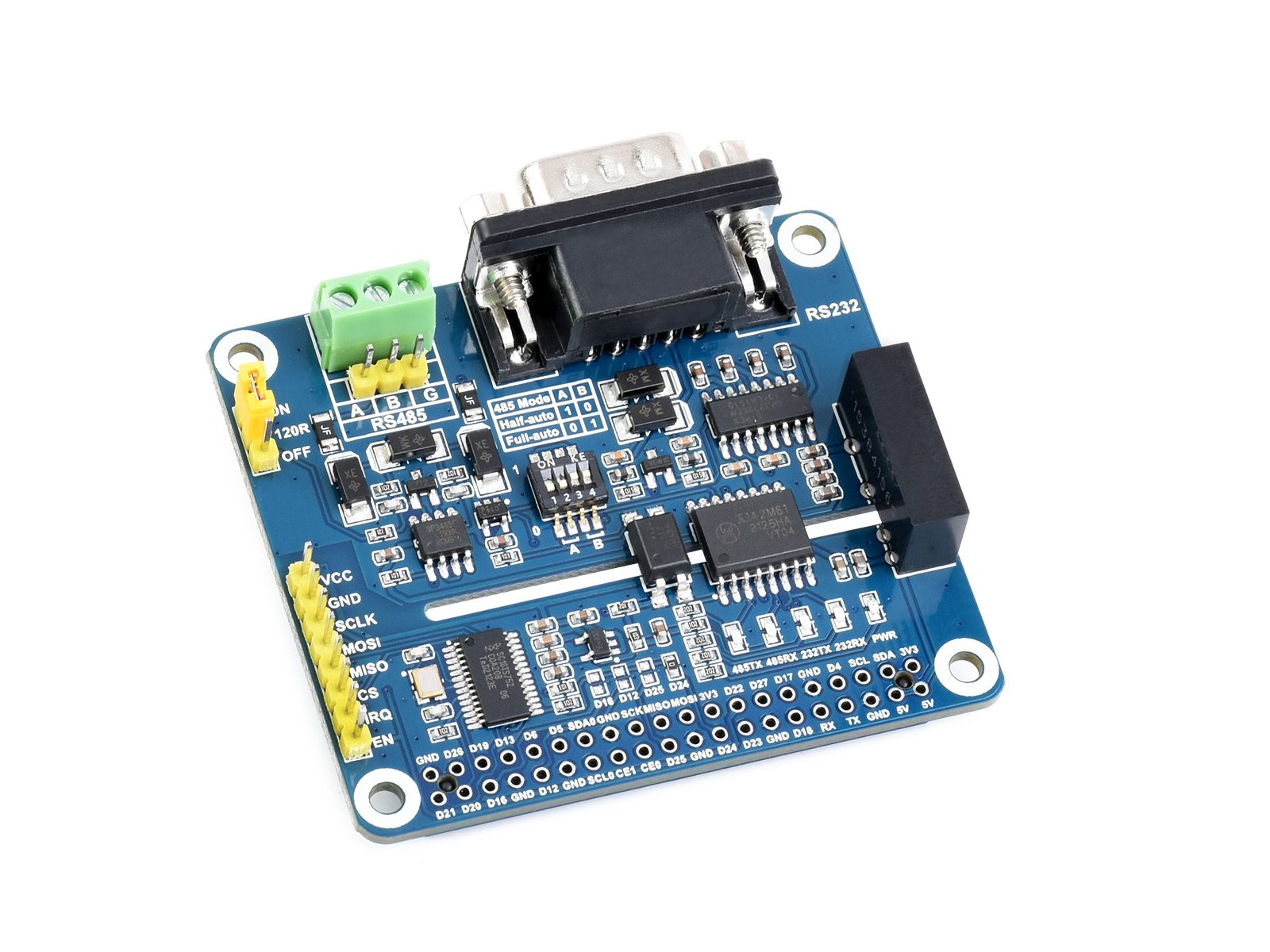

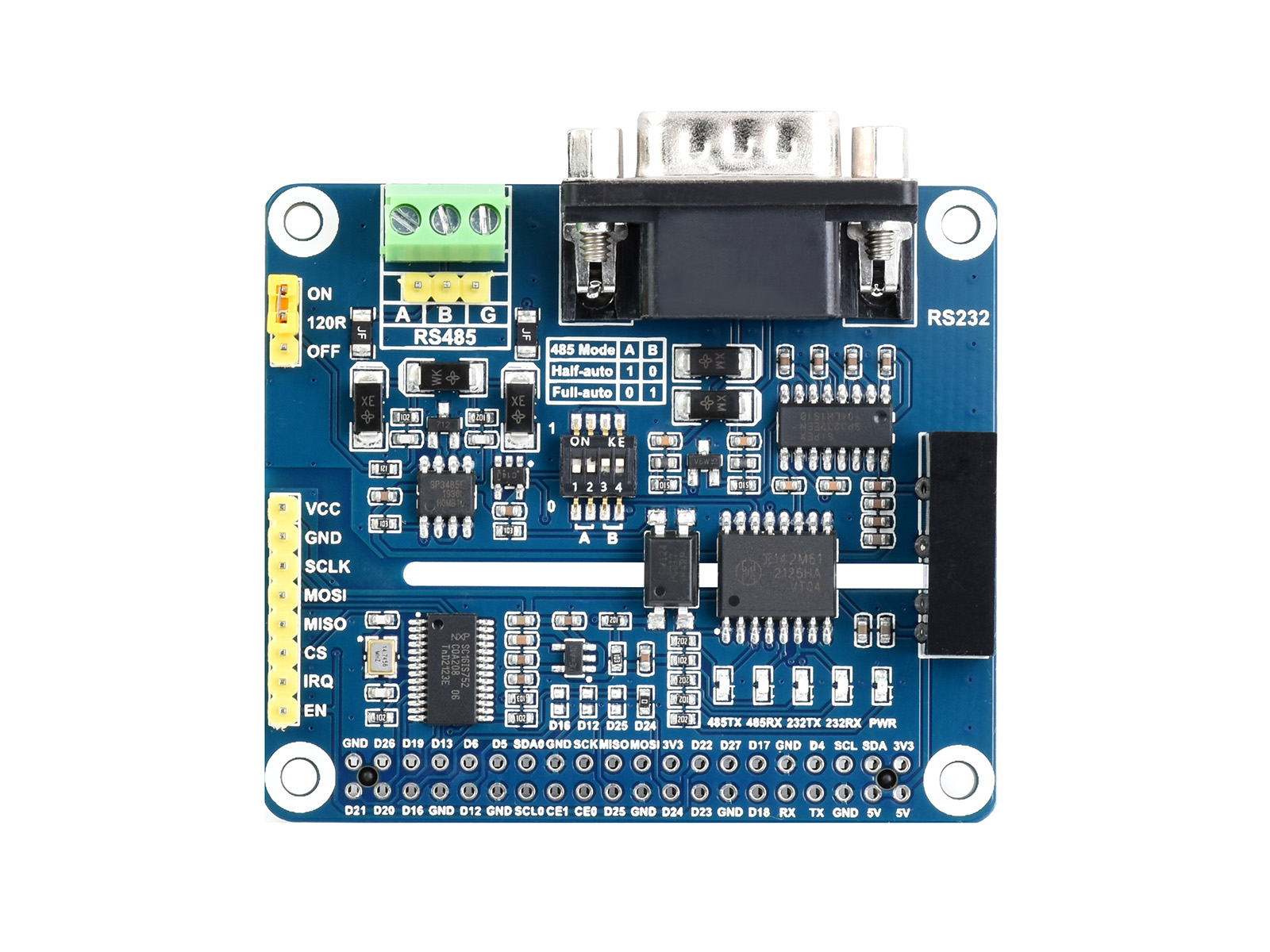

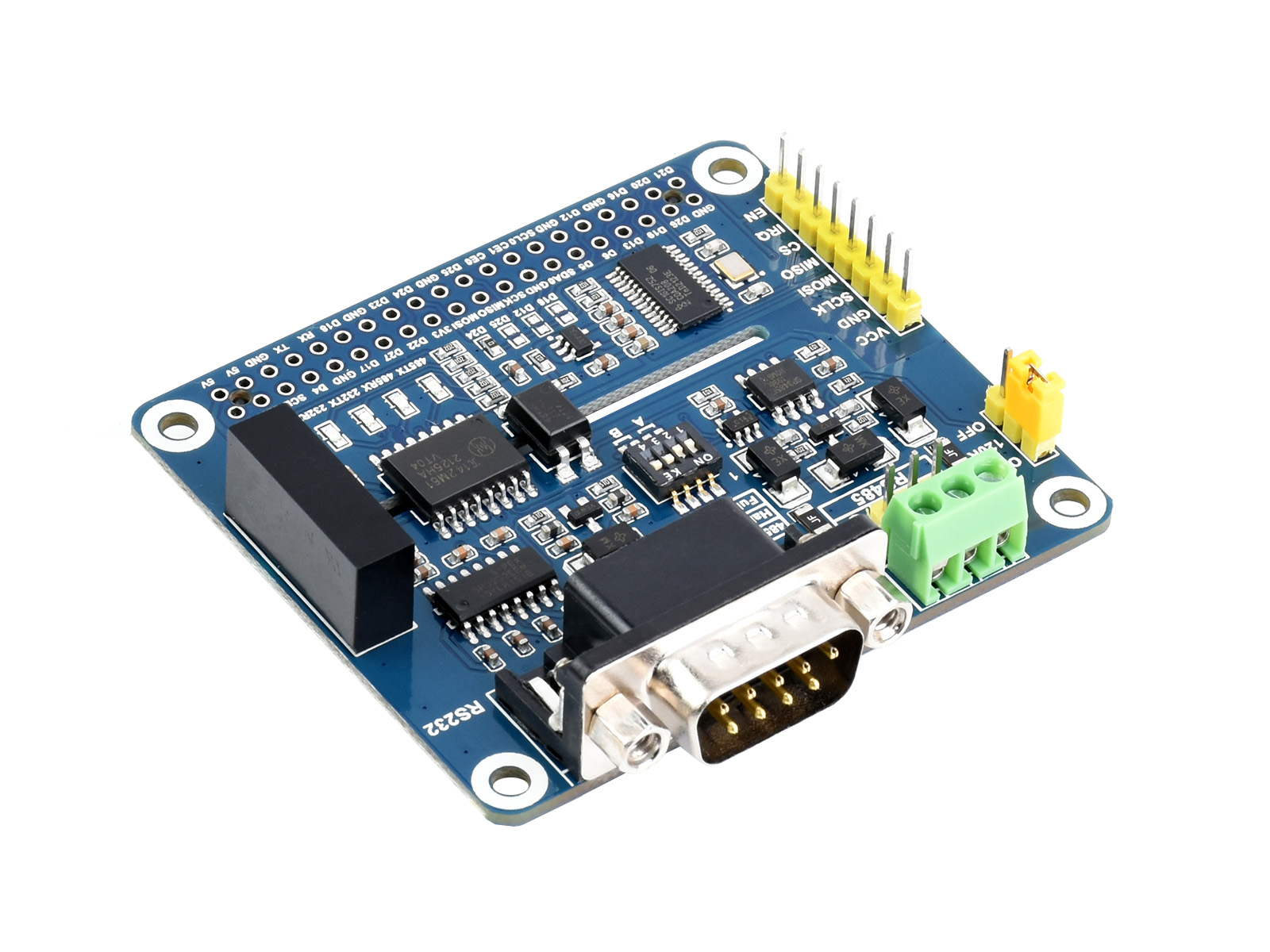

- Raspberry Pi GPIO-Schnittstelle zur Verbindung mit dem Raspberry Pi Board
- MCU-Steuerungsschnittstelle zur Verbindung mit anderen Host-Boards wie Arduino
- RS485-Schnittstelle
- RS232-Schnittstelle (DB9 Stecker)
- SC16IS752 UART-Chip
- SP3485 RS485-Transceiver
- SP3232 RS232-Transceiver
- π142 Digital-Isolator-Chip
- PC817 Optokoppler-Isolierung
- B0505LS Power-Isolationsmodul
- RT9193-33 Power-Chip
- TVS (Transient Voltage Suppressor)
- Rückstellbare Sicherung
- Statusanzeige PWR: Stromanzeige RXD/TXD: UART Sende-/Empfangsanzeige
- RS485 120Ω Abschlusswiderstand ein/aus
- Interrupt-Pin-Umschaltung Standardmäßig D24-Pin, kann durch Löten des 0Ω-Widerstands auf D16/D12/D25-Pin geändert werden
- RS485-Betriebsmodus-Auswahl Halbautomatisch: A=1, B=0 Vollautomatisch: A=0, B=1
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Lieferumfang
- RS485 RS232 HAT x1
- 2x20PIN Buchsenleiste x1
- RPi Schraubenpackung (2Stk) x1
