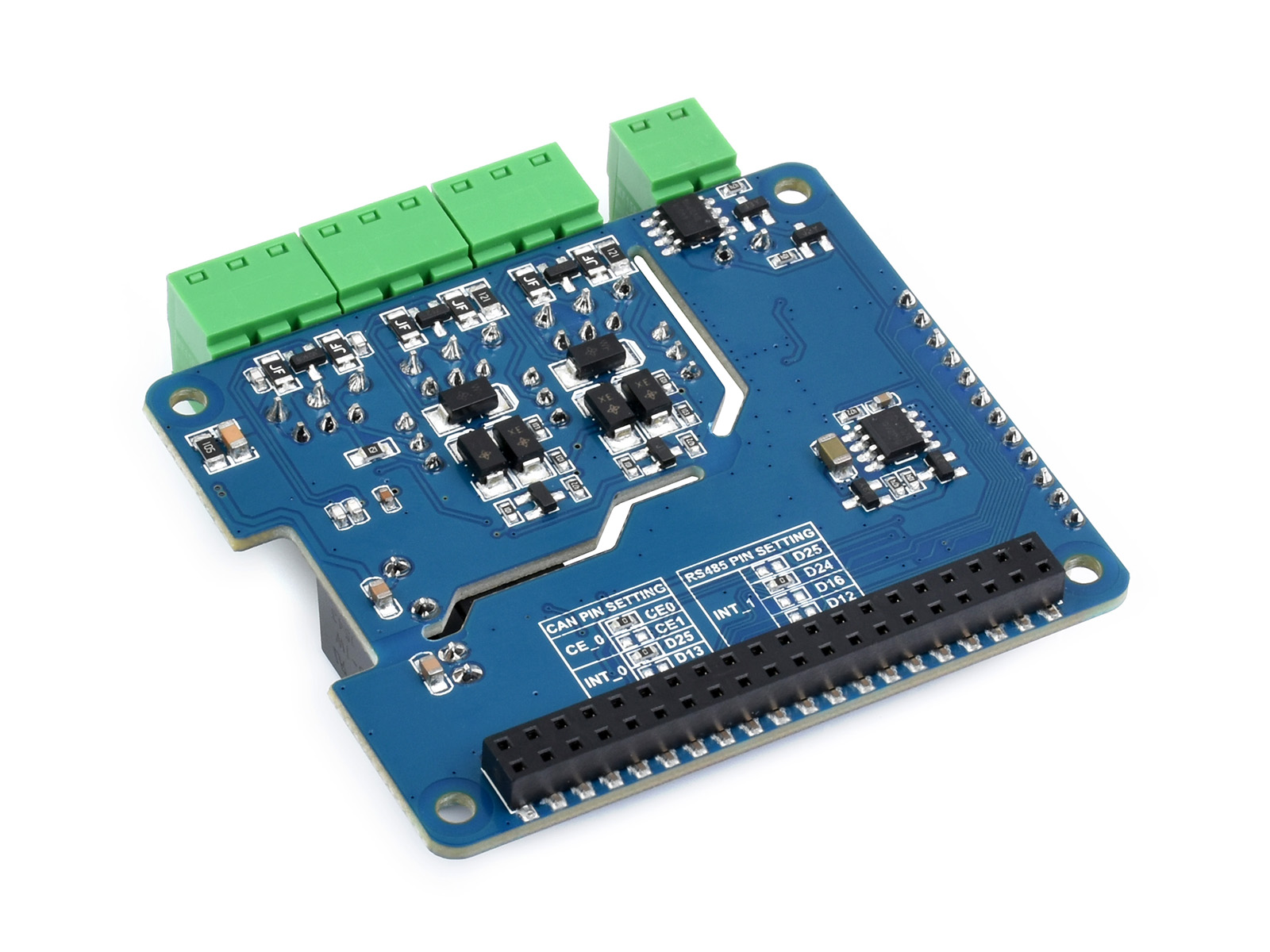

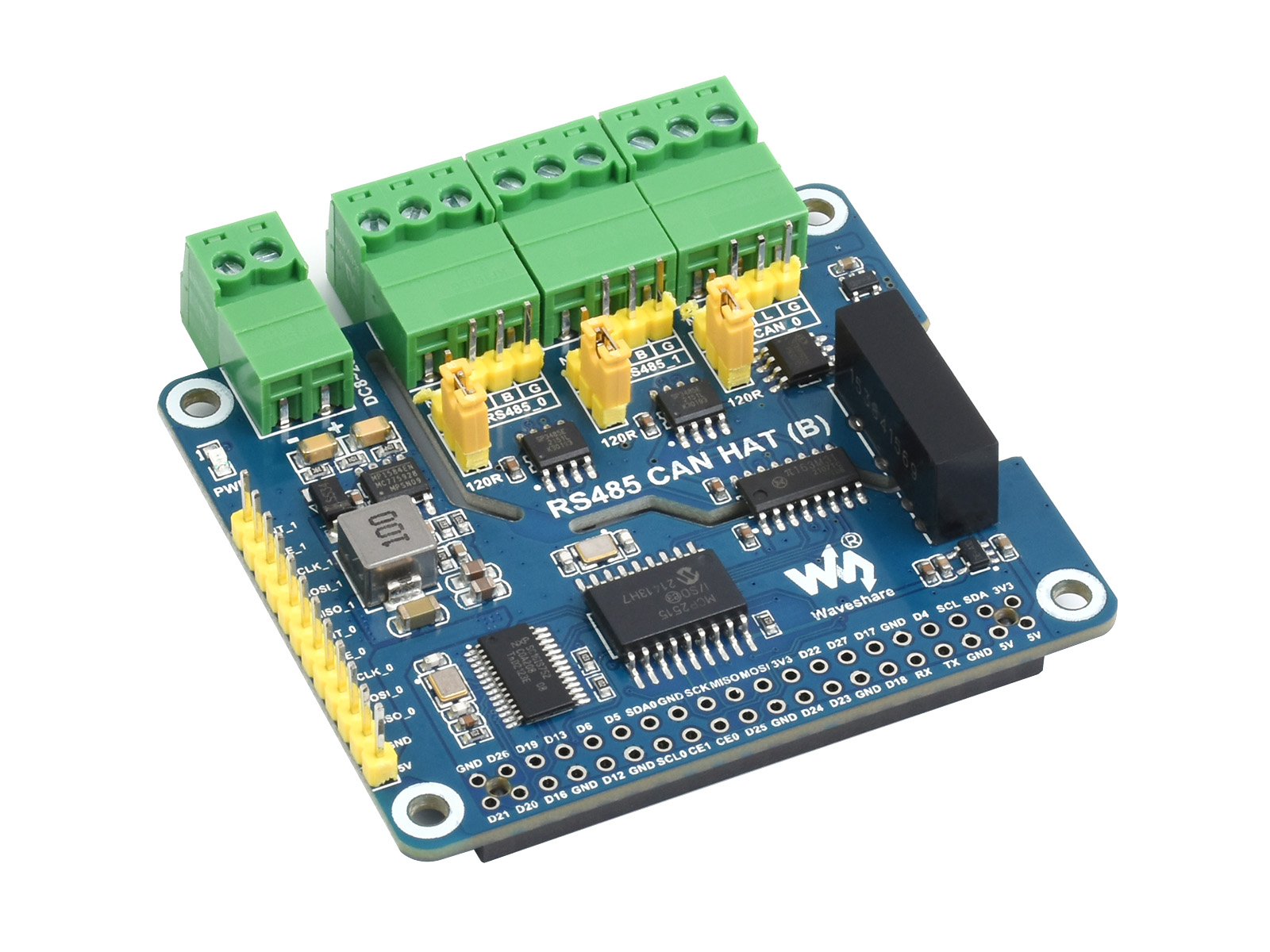

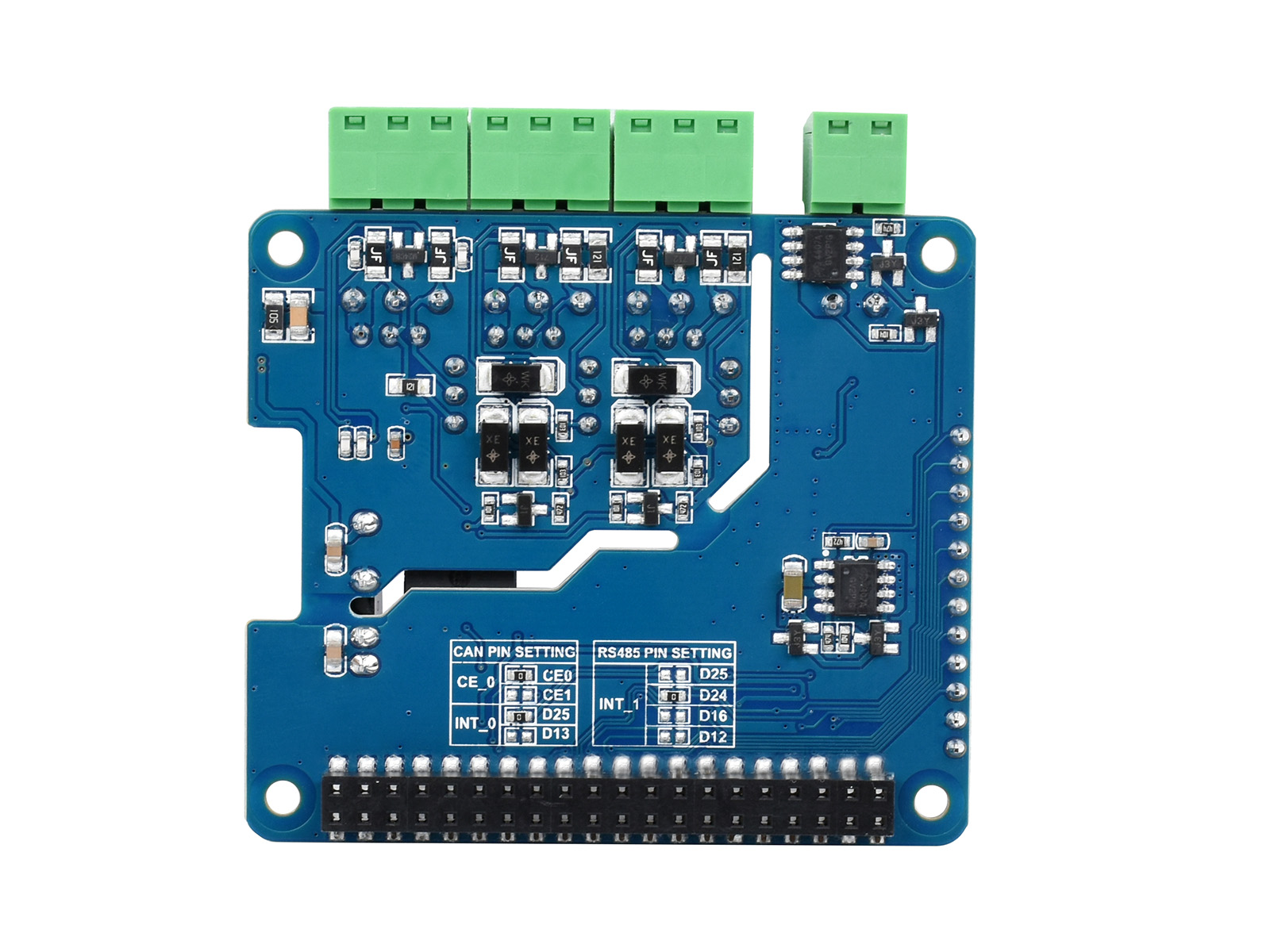

Isoliertes RS485 CAN HAT (B) für Raspberry Pi, 2-Kanal RS485 und 1-Kanal CAN, mit mehreren Schutzfunktionen
26,17 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "Isoliertes RS485 CAN HAT (B) für Raspberry Pi, 2-Kanal RS485 und 1-Kanal CAN, mit mehreren Schutzfunktionen"
2-Kanal RS485 und 1-Kanal CAN, SPI-Kommunikation
Eingebaute Stromversorgungs-Isolierung, magnetische Isolierung und TVS-Diode usw.
- Standard-Raspberry-Pi-40-PIN-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Serienboards
- 1-Kanal CAN, verwendet MCP2515-Controller und CAN-Transceiver, wandelt SPI in CAN um
- 2-Kanal RS485, verwendet SC16IS752+SP3485-Dual-Chip-Kombination, wandelt SPI in RS485 um
- An Bord befindliche Stromwandlerschaltung, unterstützt 8~28V Breitspannungsversorgung, kann gleichzeitig den Raspberry Pi mit Strom versorgen
- An Bord befindliche einteilige Stromversorgungs-Isolierung, bietet stabile isolierte Spannung, keine zusätzliche Stromversorgung für den isolierten Anschluss erforderlich
- An Bord befindliche einteilige digitale Isolierung, zur Signalisolierung, zuverlässig und störsicher, geringer Stromverbrauch
- An Bord befindliche TVS (Transient Voltage Suppressor), unterdrückt effektiv Überspannungen und transiente Spannungsspitzen im Stromkreis, blitzschutz- und antistatisch
- An Bord befindlicher selbstheilender Sicherungsschalter und Schutzdioden, gewährleistet stabile Strom-/Spannungsausgänge, bietet Überstrom-/Überspannungsschutz, verbessert die Stoßfestigkeit
- An Bord befindlicher 120Ω Abschlusswiderstand, per Jumper konfigurierbar
- An Bord befindliche Klemmen und Stiftleisten, bequemere Verbindung
- SPI-Steuerpins ausgebrochen, zur Verbindung mit Host-Steuerboards
| Erweiterte Schnittstelle | 2-Kanal RS485 + 1-Kanal CAN |
|---|---|
| KOMMUNIKATIONSSCHNITTSTELLE | SPI |
| CAN-Controller | MCP2515 |
| CAN-Transceiver | SIT65HVD230DR/SN65HVD23D |
| CAN-Baudrate | ≦1Mbps |
| UART-Erweiterungschip | SC16IS752 |
| RS485-Transceiver | SP3485 |
| RS485-Baudrate | 300~921600 bps |
| Stromversorgung | Externe Stromversorgungsanschluss ODER Raspberry Pi |
| Externer Stromversorgungsbereich | DC 8~28V |
| Betriebsspannung | 3.3V |
| Abmessungen | 65 × 56,5 mm |
Aktivieren Sie isolierte und stabile RS485- und CAN-Funktionen für Ihren Raspberry Pi
Standard-Raspberry-Pi-40-PIN-GPIO-Stecker, speziell für Raspberry-Pi-Serienboards angepasst
CAN: Verwendet Controller MCP2515 mit CAN-Transceiver RS485: Verwendet SC16IS752 und SP3485 Dual-Chip-Kombination
- An Bord befindliche einteilige Stromversorgungs-Isolierung, bietet stabile isolierte Spannung, keine zusätzliche Stromversorgung für den isolierten Anschluss erforderlich
- An Bord befindliche einteilige digitale Isolierung, zur Signalisolierung, zuverlässig und störsicher, geringer Stromverbrauch
Chip-Merkmale
- MCP2515 CAN-Controller
- SIT65HVD230DR/SN65HVD23D CAN-Transceiver
- SP3485 RS485-Transceiver
- SC16IS752 UART-Erweiterung
- π163M31 Digital-Isolator
- B0505LS-1W Stromversorgungs-Isolierung

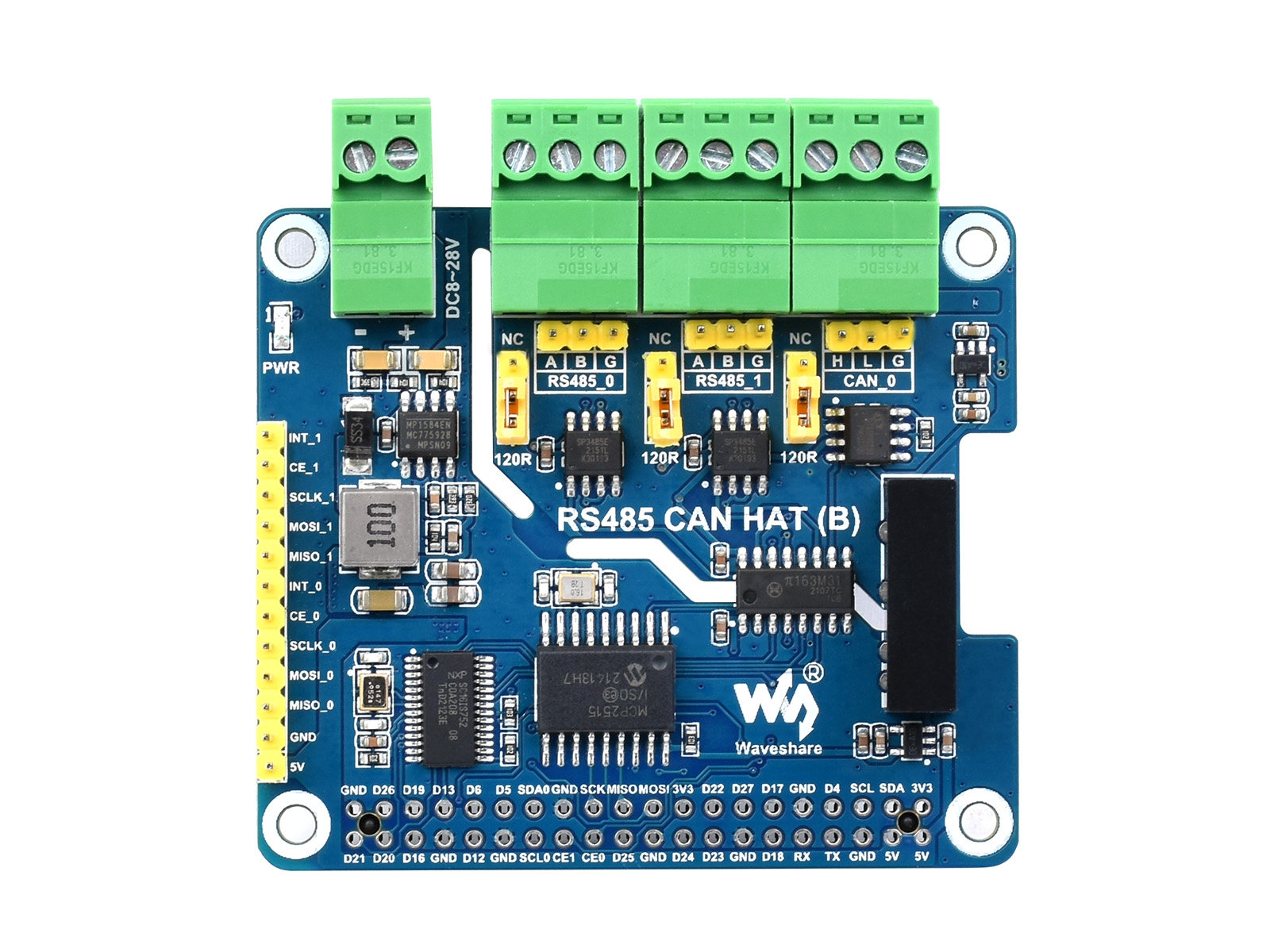

Sonstiges
- Stromversorgungsanschluss DC 8~28V, kann den HAT und Raspberry Pi mit Strom versorgen
- RS485-Busanschluss Anschluss über Schraubklemmen/Stiftleiste
- CAN-Busanschluss Anschluss über Schraubklemmen/Stiftleiste
- Raspberry-Pi-GPIO-Stecker
- SPI-Steuerstecker zur Verbindung mit Host-Boards wie STM32/Arduino
- CAN-Abschlusswiderstand-Jumper Standardmäßig auf 120Ω geschaltet
- RS485-Abschlusswiderstand-Jumper Standardmäßig auf 120Ω geschaltet
- Stromversorgungsanzeige
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Lieferumfang
- RS485 CAN HAT (B) x1
- 2x20PIN Buchsenleiste x1
- Schraubenpackung x1
