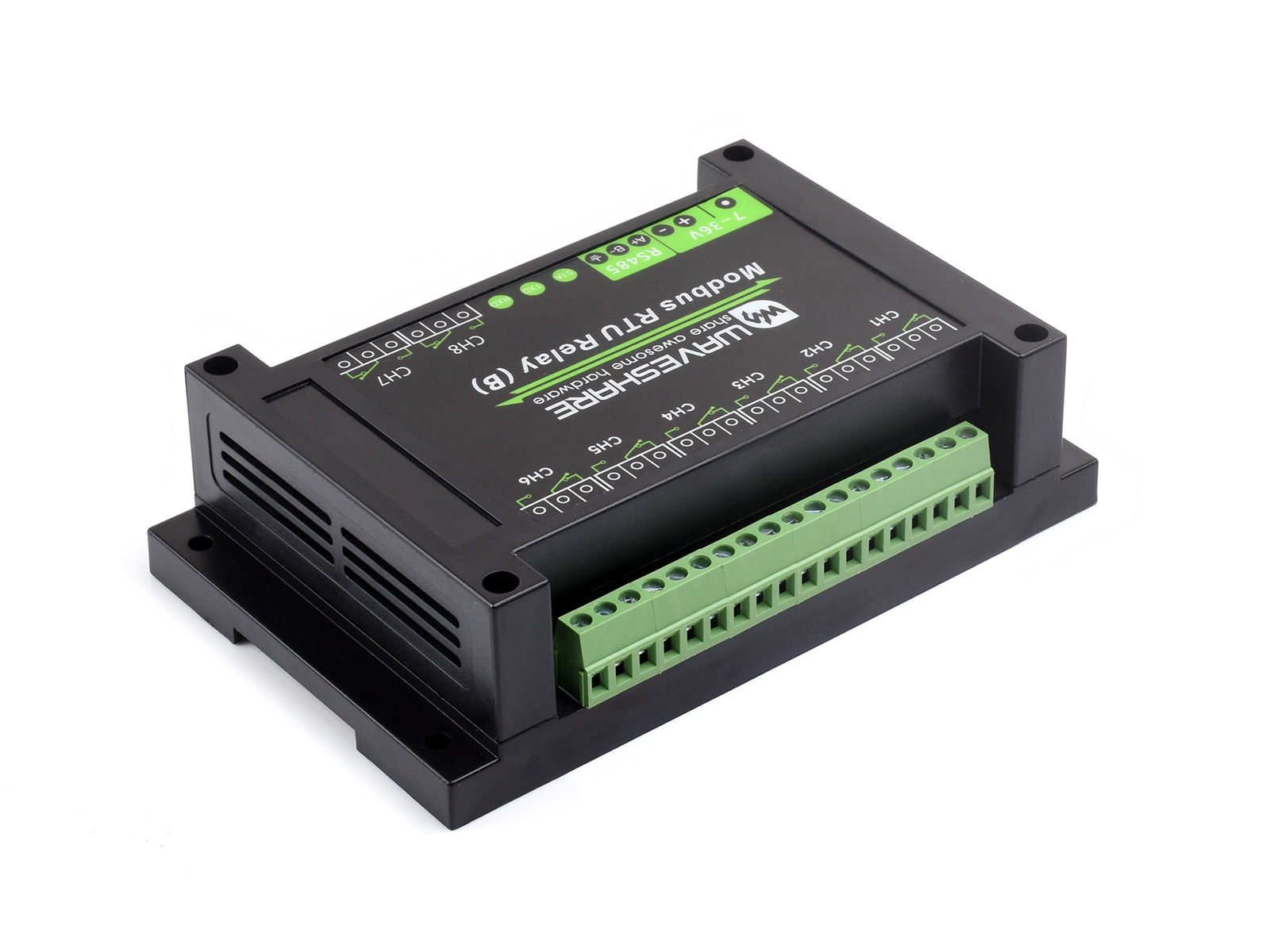

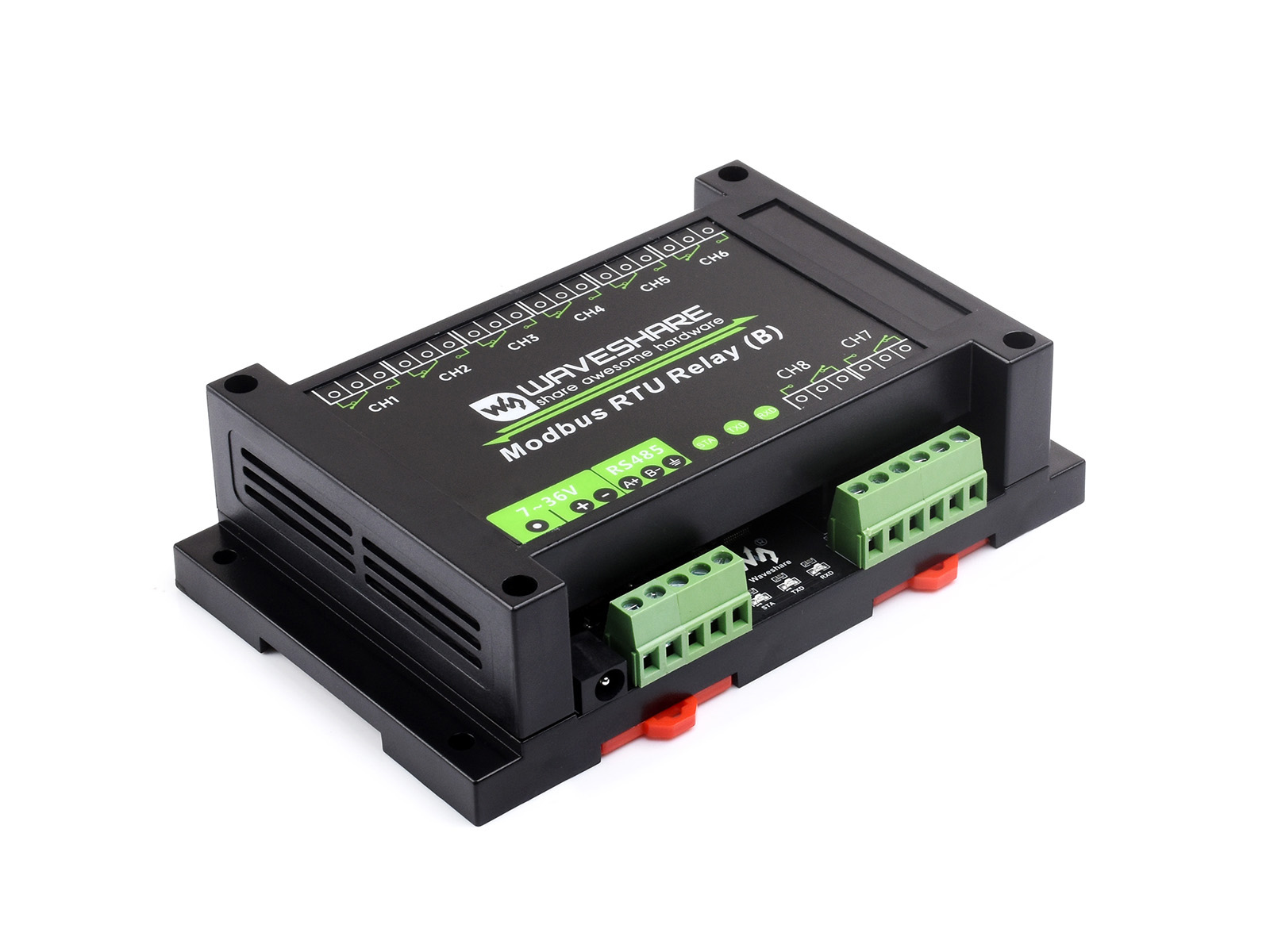

Industrielles Modbus-RTU-8-Kanal-Relaismodul (B) mit RS485-Schnittstelle, Mehrfach-Isolationsschutzschaltungen, 7~36V Stromversorgung
35,69 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "Industrielles Modbus-RTU-8-Kanal-Relaismodul (B) mit RS485-Schnittstelle, Mehrfach-Isolationsschutzschaltungen, 7~36V Stromversorgung"
Kurzbeschreibung: Industrieller Modbus RTU 8-Kanal-Relaismodul mit RS485-Schnittstelle, Mehrfach-Isolationsschutzschaltungen, 5V-Stromversorgung
Modbus RTU-Protokoll, Mehrfach-Isolationsschutzschaltungen, sicher, stabil und zuverlässig
Dies ist ein industrielles 8-Kanal-Relaismodul, das über den RS485-Bus gesteuert wird und das Modbus RTU-Protokoll verwendet. Es verfügt über integrierte Schutzschaltungen wie Stromisolation, magnetische Isolation und TVS-Diode usw. Es wird auch mit einem ABS-Gehäuse geliefert. Das Modbus RTU-Relais (B) ist sehr einfach zu verwenden. Aufgrund seiner schnellen Kommunikation, Stabilität, Zuverlässigkeit und Sicherheit ist es eine ideale Wahl für industrielle Steuergeräte und/oder Anwendungen mit hohen Kommunikationsanforderungen.
- Konfigurierbare Geräteadresse (1~255), mehrere Geräte können an den RS485-Bus gekoppelt werden
- Verfügt über Blink-Ein- und Blink-Aus-Funktion, durch Übergeben von Argumenten an den Befehl ist es möglich, das Relais für eine Weile einzuschalten und es dann automatisch zu schließen
- An Bord integrierte Stromversorgungs-Isolation, bietet stabile isolierte Spannung, benötigt keine zusätzliche Stromversorgung für den isolierten Anschluss
- An Bord integrierte magnetische Isolation, ermöglicht Signalisolierung, hohe Zuverlässigkeit, starke Störfestigkeit, niedriger Stromverbrauch
- An Bord integrierter rückstellbarer Sicherung und TVS (Transient Voltage Suppressor), unterdrückt effektiv Überspannung und transiente Spitzenspannung im Stromkreis, bietet Überstrom-/Überspannungsschutz, Blitzschutz & Antistatik
- An Bord integrierte Optokoppler-Isolation, verhindert, dass das Relais durch Hochspannungsschaltungen gestört wird
- Verwendet dedizierten Relais-Treiberchip, mit eingebautem Freilaufdiodenschutz, für stärkere und stabilere Treiberfähigkeit
- Umkehrschutzschaltung, verhindert, dass der Stromkreis versehentlich durch falsche Verbindung beschädigt wird
- Hochwertiges Relais, Kontaktbelastbarkeit: ≤10A 250VAC/30VDC

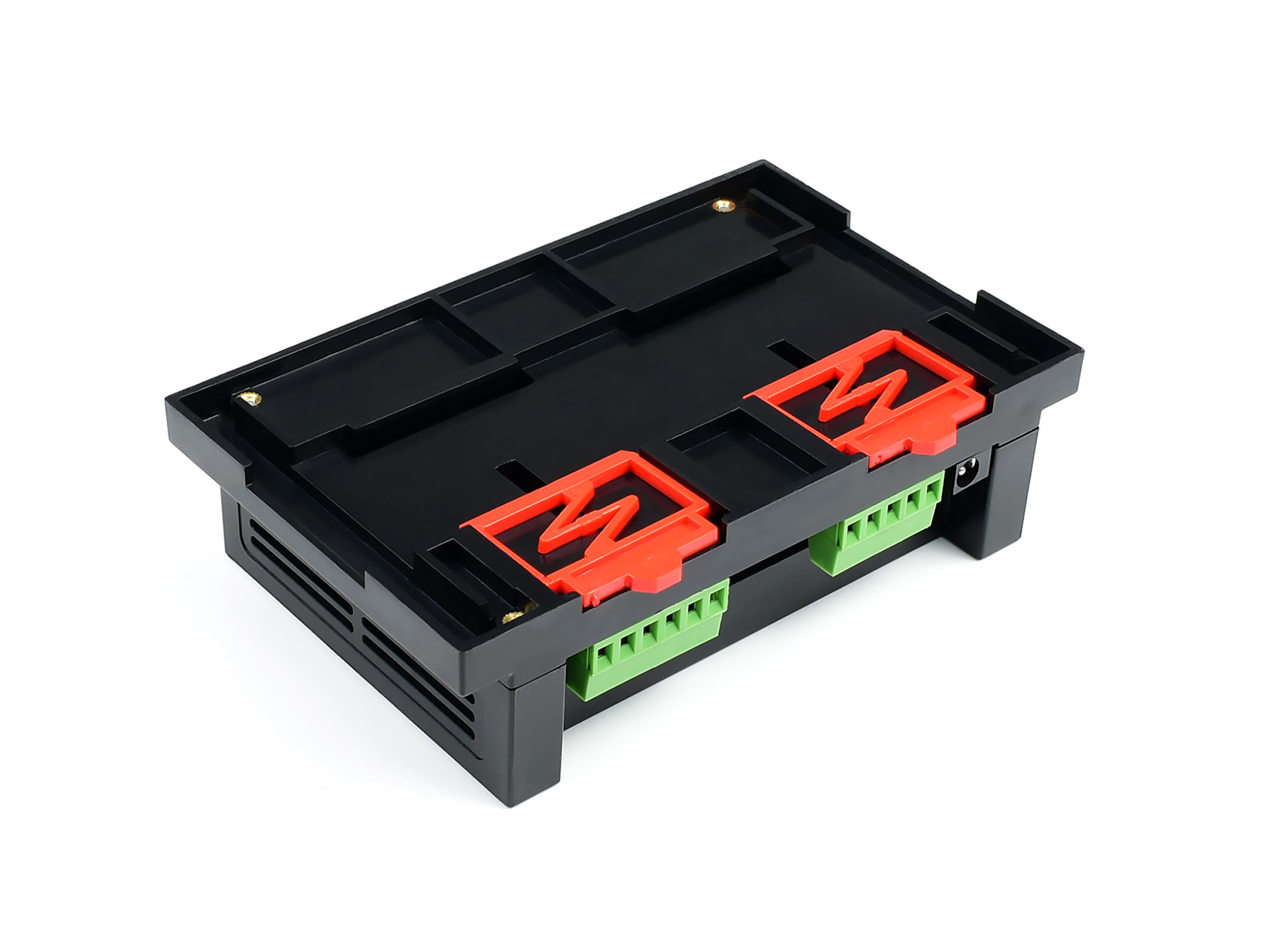

- Hutschiene-Montage ABS-Kunststoffgehäuse, einfach zu installieren, sicher in der Anwendung

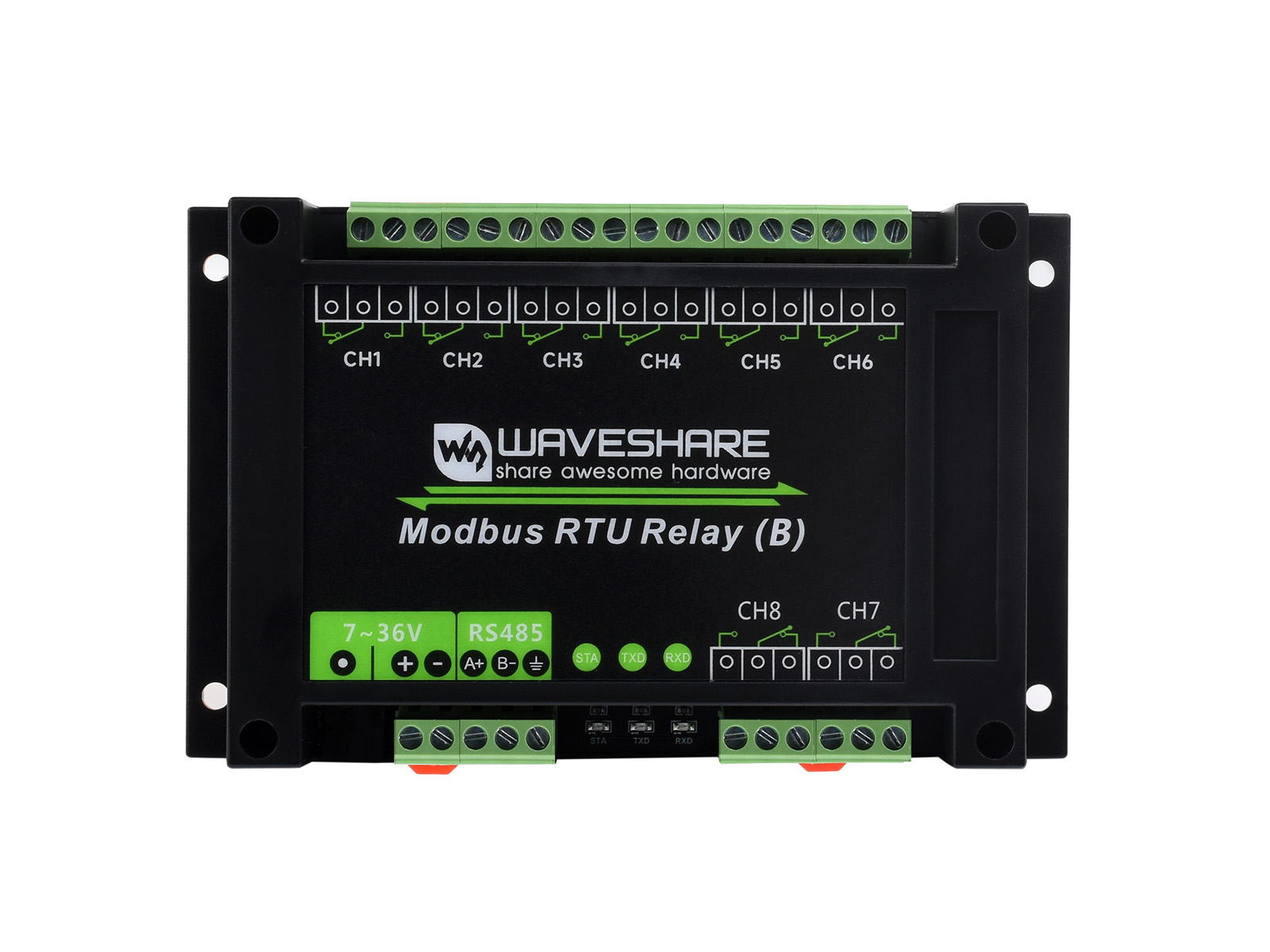

- 3 LEDs zur Anzeige des MCU-Status und des Signal-Sende-/Empfangsstatus
| PRODUKT | Modbus RTU Relais | Modbus RTU Relais (B) |
|---|---|---|
| Stromversorgung | 5V | 7~36V |
| Kommunikationsschnittstelle | RS485 | |
| Baudrate | 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000 | |
| Standard-Kommunikationsformat | 9600, N, 8, 1 | |
| Relaiskanäle | 8 | |
| Kontaktform | 1NO 1NC | |
| Kontaktbelastbarkeit | ≤10A 250VAC/30VDC | |
| Kommunikationsprotokoll | Standard Modbus RTU-Protokoll | |
| RS485-Adresse | 1~255 | |
| LED-Anzeigen | STA: MCU-Anzeige, blinkt kontinuierlich, wenn die MCU normal arbeitetTXD: TX-Anzeige, leuchtet beim Senden von DatenRXD: RX-Anzeige, leuchtet beim Empfangen von Daten | |
Mehrere Schutzmaßnahmen für sichereren und zuverlässigeren Betrieb
Hutschiene-Montage ABS-Kunststoffgehäuse, einfach zu installieren, sicher in der Anwendung
Konfigurierbare Geräteadresse (1~255), mehrere Geräte können an den RS485-Bus gekoppelt werden
Im Fall vieler gekoppelter Geräte oder sehr langer Kommunikationsentfernung ist es notwendig, RS485-Repeaters zu verwenden
nur zur Referenz, der USB-zu-RS232/485/TTL-Wandler ist nicht enthalten
Kontaktbelastbarkeit des onboard-Relais bis zu 10A 250VAC/30VDC Direkte Steuerung von 220VAC-Haushaltsgeräten oder Geräten unter 30VDC
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
| Produkt | Kommunikationsparameter | Relaistyp | Ausgangssteuerung | Eingangssteuerung | Spannungsbereich | Abmessungen |
|---|---|---|---|---|---|---|
| Modbus RTU Relais | RS485-Port | 10A Universalrelais | 8-Kanal | - | 5V | 145×90×40mm |
| Modbus RTU Relais (B) | 10A Universalrelais | 8-Kanal | - | 7V~36V | 175×90×40mm | |
| Modbus RTU Relais (C) | 10A Halterelais | 8-Kanal | - | 7V~36V | 145×90×40mm | |
| Modbus RTU Relais (D) | 10A Universalrelais | 8-Kanal | 8-Kanal | 7V~36V | 175×90×40mm | |
| Modbus RTU Relais (E) | 30A Hochstromrelais | 8-Kanal | - | 7V~36V | 200×110×60mm | |
| Modbus RTU Relais 4CH | 30A Hochstromrelais | 4-Kanal | - | 7V~36V | 145×90×40mm | |
| Modbus RTU Relais 16CH | 10A Universalrelais | 16-Kanal | - | 5V | 200×110×60mm | |
| Modbus RTU Relais 32CH | 10A Universalrelais | 32-Kanal | - | 7V~36V | 300×110×60mm | |
| Modbus POE ETH Relais | Ethernet-Port (PoE-Unterstützung) | 10A Universalrelais | 8-Kanal | - | 7V~36V | 145×90×40mm |
| Modbus POE ETH Relais (B) | 10A Universalrelais | 8-Kanal | 8-Kanal | 7V~36V | 175×90×40mm | |
| Modbus POE ETH Relais (C) | Doppelte Ethernet-Ports (PoE-Unterstützung) | 10A Universalrelais | 8-Kanal | 8-Kanal | 7V~36V | 175×90×40mm |
| Modbus POE ETH Relais 16CH | Doppelte Ethernet-Ports (PoE-Unterstützung) | 10A Universalrelais | 16-Kanal | - | 7V~36V | 200×110×60mm |
| Modbus POE ETH Relais 30CH | Ethernet-Port (PoE-Unterstützung) | 10A Universalrelais | 30-Kanal | - | 7V~36V | 300×110×60mm |
Lieferumfang
- Die Stromversorgung dieses Produkts ist nicht enthalten, es wird empfohlen, 12V Stromversorgung zu kaufen, wenn Sie sie benötigen.
- Es wird auch empfohlen, USB-zu-RS232/485/TTLoderUSB-zu-RS485 gleichzeitig zu kaufen, um das Testen zu erleichtern.
Modbus RTU Relais (B) x1
