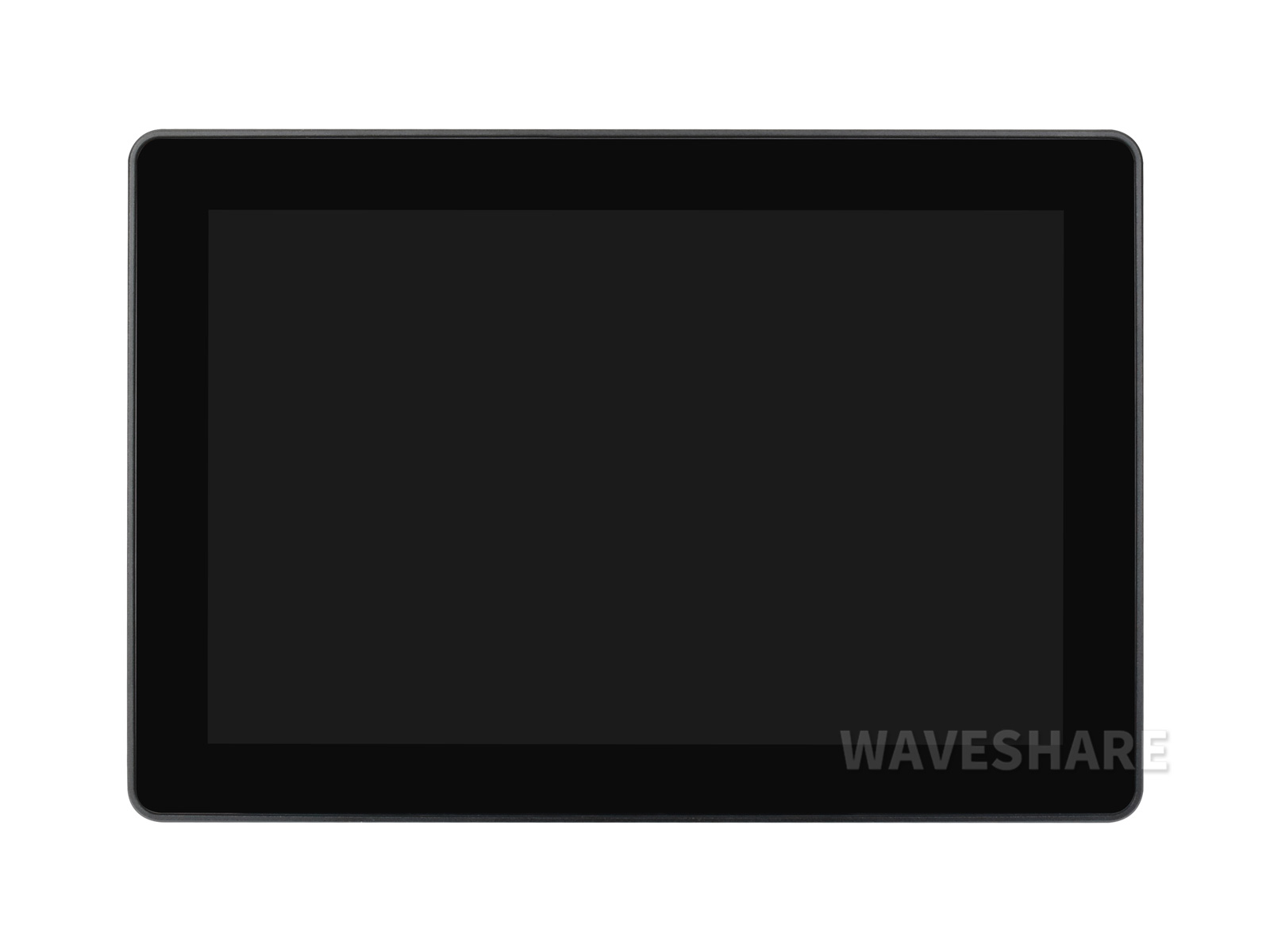

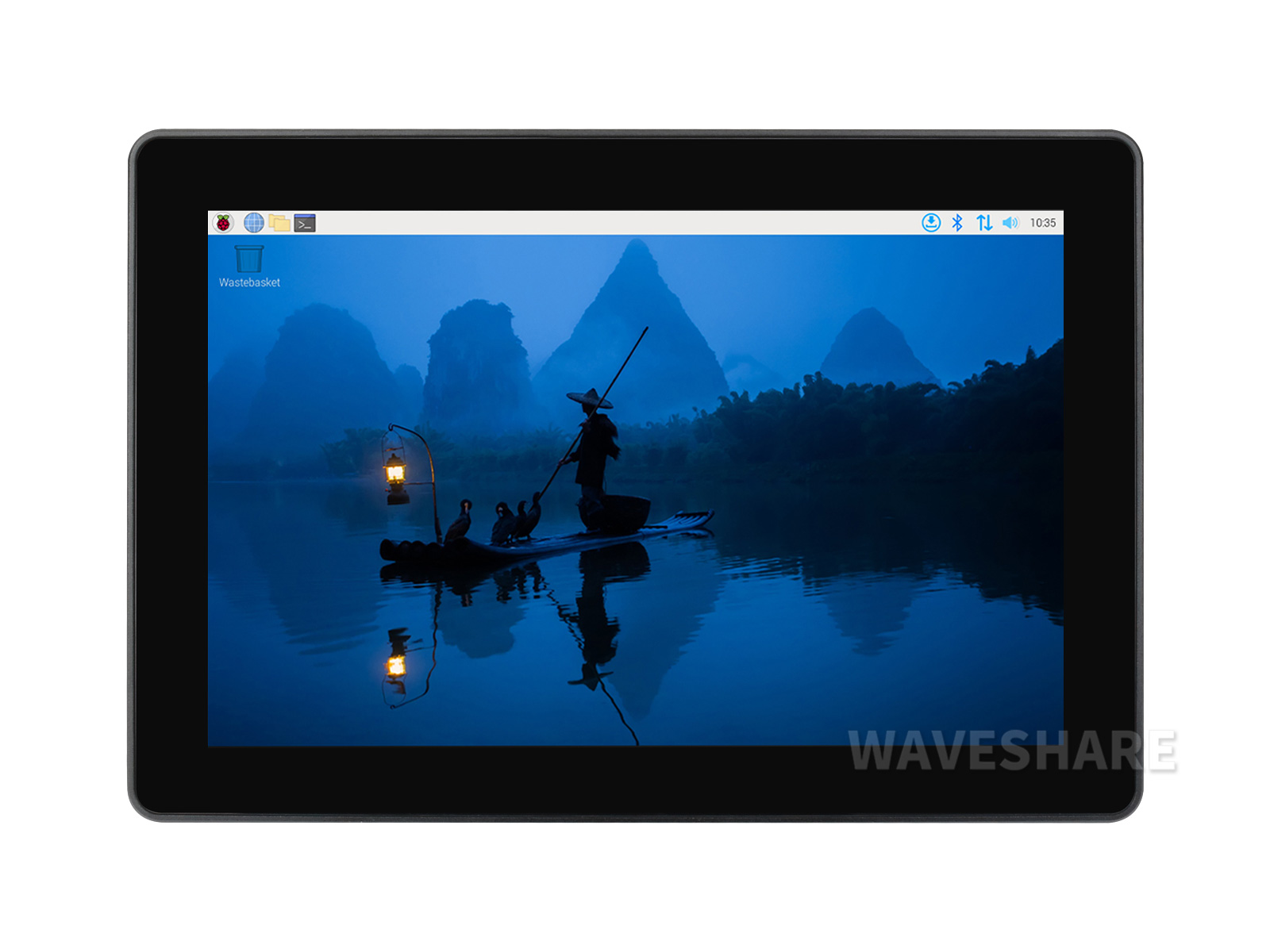

Industrielles HMI All-in-One-Touchdisplay für Raspberry Pi, Optionen für 8 Zoll / 10,1 Zoll, unterstützt Dual-4K-HDMI-Ausgang, 10-Punkt-Touch, optische Bindung, Aluminiumlegierungsgehäuse

Industrielles HMI All-in-One-Touchdisplay für Raspberry Pi

Hohe Auflösung | 10-Punkt-Touch | Aluminiumlegierungsgehäuse

• GrößeOptionen für 8″/10,1″
• Auflösung1280×800
• AnzeigepanelIPS
• Blickwinkel178°
• Touch-TypKapazitiv

Touch-Punkte10-PunktTouch-PanelGehärtetes GlasTouch-Panel-TechnologieOptische BindungFrontkamera5 MPAnzeigeschnittstelleDualer Standard-HDMI-4K-Ausgang

StromanschlussTyp-C/SchraubklemmeGehäuseAluminiumlegierung

Größenoptionen

8″

10,1″

Versionsoptionen

Pi5-All-in-One-Display(Raspberry Pi 5-4GB ist enthalten, vor dem Versand montiert)

Pi4-All-in-One-Display(Raspberry Pi 4-2GB ist enthalten, vor dem Versand montiert)

RPI-HMI-080D/101D-ACCETouchdisplay + Netzteil + TF-Karte + Zubehörpaket (der Raspberry Pi ist NICHT enthalten)

RPI-HMI-080D/101D-ACCE-BTouchdisplay + Zubehörpaket nur, ohne Netzteil und TF-Karte (der Raspberry Pi ist NICHT enthalten)

Gehärtetes Glaspanel

Empfindliche Touch-Steuerung mit hochauflösender Anzeige, langlebiges Design

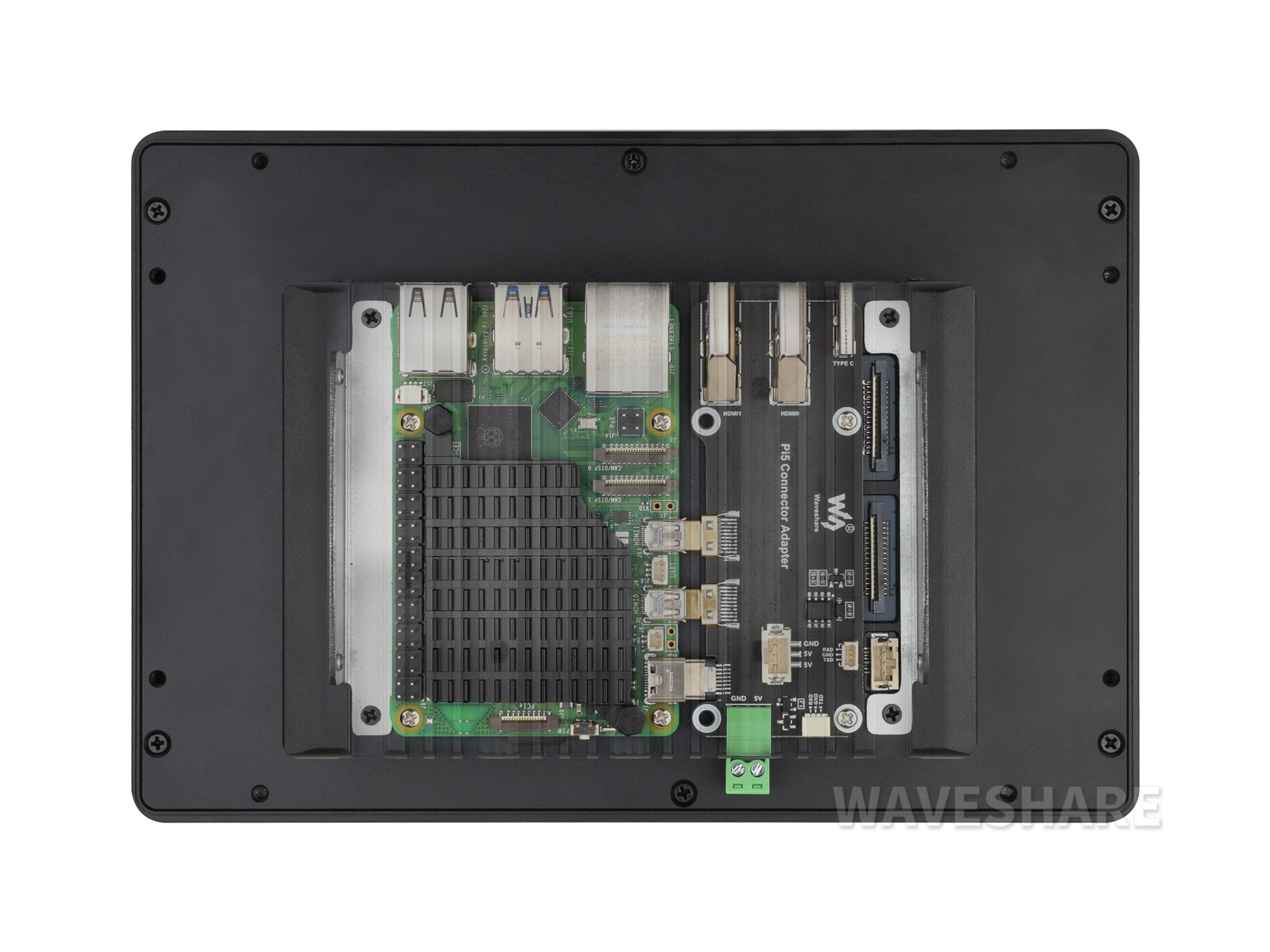

Eingebauter Raspberry Pi (Optional)

Pi5-All-in-One-Display: Quad-Core-Arm-Cortex-A76-64-Bit-2,4-GHz-CPU Pi4-All-in-One-Display: Quad-Core-Arm-Cortex-A76-64-Bit-1,5-GHz-CPU

* Der Raspberry Pi ist optional.

5-MP-Frontkamera

Für genaue Gesichtserkennung, die jederzeit Sicherheit gewährleistet

10-Punkt-Kapazitivtouch

1. bis zu 10-Punkt-Touch, je nach Betriebssystem
2. bis zu 6H-Härte gehärtetes Glaspanel
3. Optische Bindung, gute Anzeige und staubdicht

Helligkeit über Software einstellbar

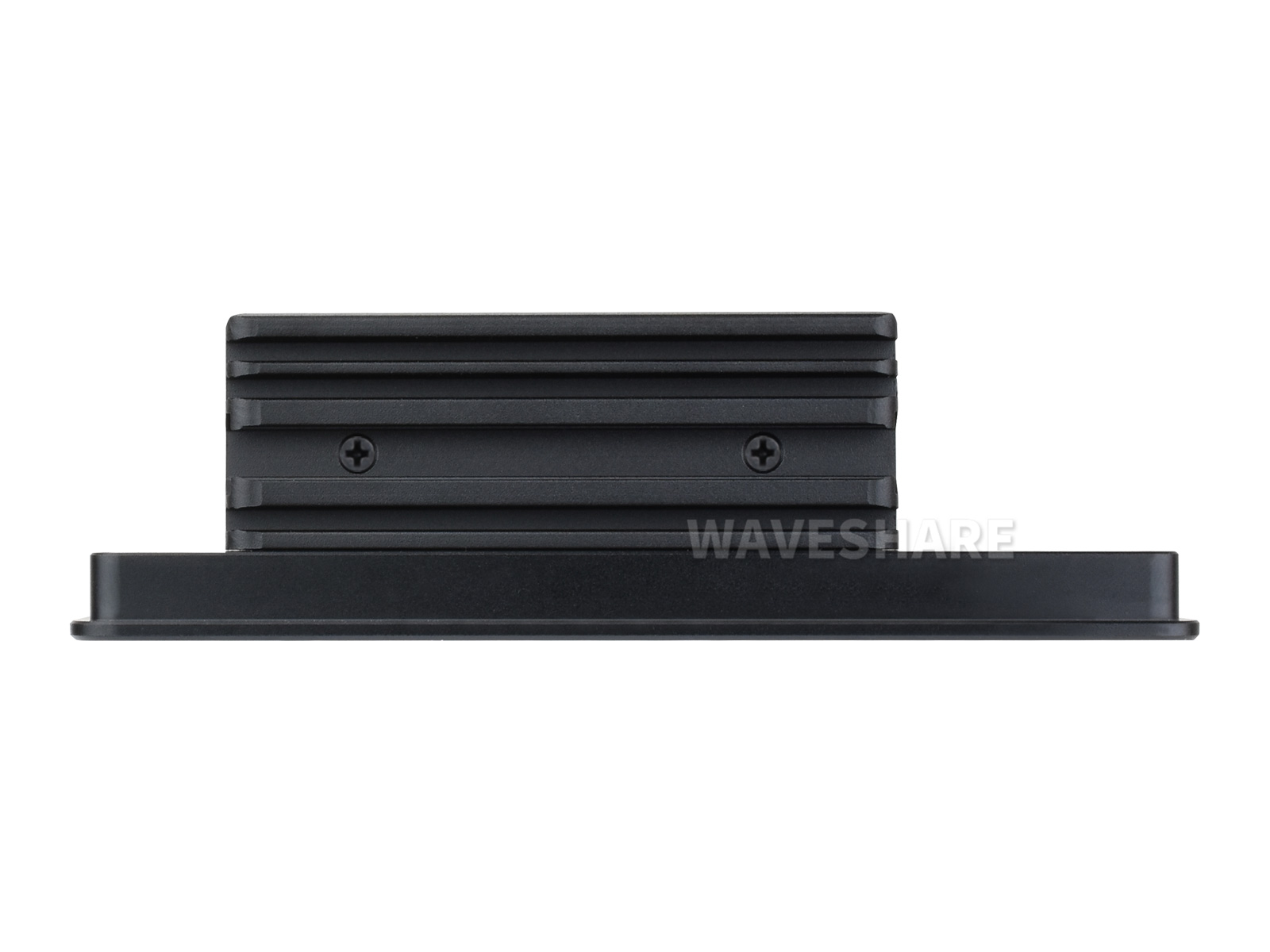

Ausgezeichnete Wärmeableitung

Vollmetallgehäuse mit effizienter Wärmeableitung, reine passive Kühlung, keine Sorgen vor Lüftergeräuschen

Zwei Stromversorgungsarten

Unterstützt Stromversorgung über Schraubklemme oder USB-Typ-C-Anschluss

VESA-Montageunterstützung

Einfach an verschiedene Monitorarme anpassbar, genießen Sie eine flexible Installation

* Hinweis: Der Monitorarm ist NICHT enthalten, bitte beziehen Sie sich auf den Paketinhalt für die detaillierte Teileliste.

Schnittstelleneinführung

1. 5V-Typ-C-Stromanschluss
2. Standard-HDMI-Schnittstelle x 2
3. USB3.0-Anschluss x 2
4. USB2.0-Anschluss x 2
5. Gigabit-Ethernet-Anschluss

6. TF-Kartensteckplatz
7. Ein-/Ausschalter
8. Stromanzeige
9. 5V-Stromversorgungsschraubklemme (3,81 mm Rastermaß)
10. Debugging-Seriellenport

Abmessungen

8-Zoll-Version

10,1-Zoll-Version

Unterstützt Touchscreen-Anpassung

Unterstützt die folgenden Möglichkeiten zur Anpassung des Touchscreens bei Großbestellungen

Über ein Jahrzehnt Waveshare wächst mit der Anzeige

* Waveshare konzentriert sich seit über 15 Jahren auf Displaydesign.

Ressourcen & Dienste

Wiki:www.waveshare.com/wiki/RPI-HMI-080D-101D

Auswahlführer

Schauen Sie sich an:

Lieferumfang

PI5-HMI-080D

1. 8-Zoll-PI5-All-in-One-Display (Pi5-4GB enthalten) x1
2. Befestigungsschnalle (4 Stk.) x1
3. Schraubenpaket x1
4. OPTIONEN 27W-Netzteil x1

PI4-HMI-080D

1. 8-Zoll-PI4-All-in-One-Display (Pi4-2GB enthalten) x1
2. Befestigungsschnalle (4 Stk.) x1
3. Schraubenpaket x1
4. OPTIONEN 27W-Netzteil x1

RPI-HMI-080D-ACCE

1. 8-Zoll-Touchdisplay x1
2. Befestigungsschnalle (4 Stk.) x1
3. Schraubenpaket x1
4. TF-Karte 64GB x1
5. OPTIONEN 27W-Netzteil x1
6. 5W-Wärmeleitpad 16*16*1mm x1
7. Pi5-HMI-Zubehörpaket:
   • PI5-Seitenpanel x1
   • Aluminiumlegierung-Kühlkörper x1
   • DSI-Kabel-12cm x1
   • Silikonknopf x1
   • Kamerakabel -15cm x1
8. Pi4-HMI-Zubehörpaket:
   • PI4-Seitenpanel x1
   • Kupfer-Kühlkörper x1
   • FFC 15PIN 1,0 Rastermaß ~160mm x2

RPI-HMI-080D-ACCE-B

1. 8-Zoll-Touchdisplay x1
2. Befestigungsschnalle (4 Stk.) x1
3. Schraubenpaket x1
4. 5W-Wärmeleitpad 16*16*1mm x1
5. Pi5-HMI-Zubehörpaket:
   • PI5-Seitenpanel x1
   • Aluminiumlegierung-Kühlkörper x1
   • DSI-Kabel-12cm x1
   • Silikonknopf x1
   • Kamerakabel -15cm x1
6. Pi4-HMI-Zubehörpaket:
   • PI4-Seitenpanel x1
   • Kupfer-Kühlkörper x1
   • FFC 15PIN 1,0 Rastermaß ~160mm x2

PI5-HMI-101D

1. 10,1-Zoll-PI5-All-in-One-Display (Pi5-4GB enthalten) x1
2. Befestigungsschnalle (4 Stk.) x1
3. Schraubenpaket x1
4. OPTIONEN 27W-Netzteil x1

PI4-HMI-101D

1. 10,1-Zoll-PI4-All-in-One-Display (Pi4-2GB enthalten) x1
2. Befestigungsschnalle (4 Stk.) x1
3. Schraubenpaket x1
4. OPTIONEN 27W-Netzteil x1

RPI-HMI-101D-ACCE

1. 10,1-Zoll-Touchdisplay x1
2. Befestigungsschnalle (4 Stk.) x1
3. Schraubenpaket x1
4. TF-Karte 64GB x1
5. OPTIONEN 27W-Netzteil x1
6. 5W-Wärmeleitpad 16*16*1mm x1
7. Pi5-HMI-Zubehörpaket:
   • PI5-Seitenpanel x1
   • Aluminiumlegierung-Kühlkörper x1
   • DSI-Kabel-12cm x1
   • Silikonknopf x1
   • Kamerakabel -15cm x1
8. Pi4-HMI-Zubehörpaket:
   • PI4-Seitenpanel x1
   • Kupfer-Kühlkörper x1
   • FFC 15PIN 1,0 Rastermaß ~160mm x2

RPI-HMI-101D-ACCE-B

1. 10,1-Zoll-Touchdisplay x1
2. Befestigungsschnalle (4 Stk.) x1
3. Schraubenpaket x1
4. 5W-Wärmeleitpad 16*16*1mm x1
5. Pi5-HMI-Zubehörpaket:
   • PI5-Seitenpanel x1
   • Aluminiumlegierung-Kühlkörper x1
   • DSI-Kabel-12cm x1
   • Silikonknopf x1
   • Kamerakabel -15cm x1
6. Pi4-HMI-Zubehörpaket:
   • PI4-Seitenpanel x1
   • Kupfer-Kühlkörper x1
   • FFC 15PIN 1,0 Rastermaß ~160mm x2
