Industrielles 6-Kanal-Relais-Modul für Raspberry Pi Zero, RS485/CAN, isolierte Schutzfunktionen
45,21 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL20863
Produktinformationen "Industrielles 6-Kanal-Relais-Modul für Raspberry Pi Zero, RS485/CAN, isolierte Schutzfunktionen"
Industrielles 6-Kanal-Relaismodul für Raspberry Pi Zero, RS485/CAN-Bus, Stromversorgungs-Isolierung, Optokoppler-Isolierung
Industrielles 6-Kanal-Relaismodul
Entwickelt für Raspberry Pi Zero WH
RS485/CAN-Bus, Stromversorgungs-Isolierung & Optokoppler-Isolierung
Merkmale auf einen Blick
- RS485-Halbduplex-Kommunikation: Verwendung von SP3485, UART-Steuerung, automatischer RX/TX-Umschaltung
- CAN-Halbduplex-Kommunikation: Verwendung von MCP2515 + SN65HVD230-Lösung, SPI-Steuerung
- Integrierte Stromversorgungs-Isolierung im Einheitsgehäuse, bietet stabile isolierte Spannung, keine zusätzliche Stromversorgung für den isolierten Anschluss erforderlich
- Integrierte Optokoppler-Isolierung, verhindert Störungen durch externe Hochspannungsschaltungen, die mit dem Relais verbunden sind
- Integrierter TVS (Transient Voltage Suppressor), unterdrückt effektiv Überspannungen und transiente Spannungsspitzen in der Schaltung, blitzgeschützt & antistatisch
- Integrierte selbstheilende Sicherungen und Schutzdioden, gewährleisten stabilen Strom/Spannungs-Ausgang, verhindern Überstrom/Überspannung, bessere Stoßfestigkeit
- Hochwertiges Relais, Kontaktnennwert: ≤10A 250V AC oder ≤10A 30V DC
- ABS-Schutzgehäuse mit Hutschiene-Montage, einfache Installation, sicher in der Anwendung
- Liefert mit Entwicklungsressourcen und Handbuch (wiringPi- und Python-Beispiele)
Spezifikationen
| Betriebsspannung | 7V~36V (industrielle Eingangsspannung kompatibel) | Relaiskanal | 6 ch |
|---|---|---|---|
| Kommunikationsprotokoll | RS485, CAN | Kontaktform | 1NO 1NC |
Maßgeschneidert für Raspberry Pi Zero-Serie
geeignet für Raspberry Pi Zero mit vorbestücktem Stiftleiste
Raspberry Pi Zero WH ist NICHT enthalten.

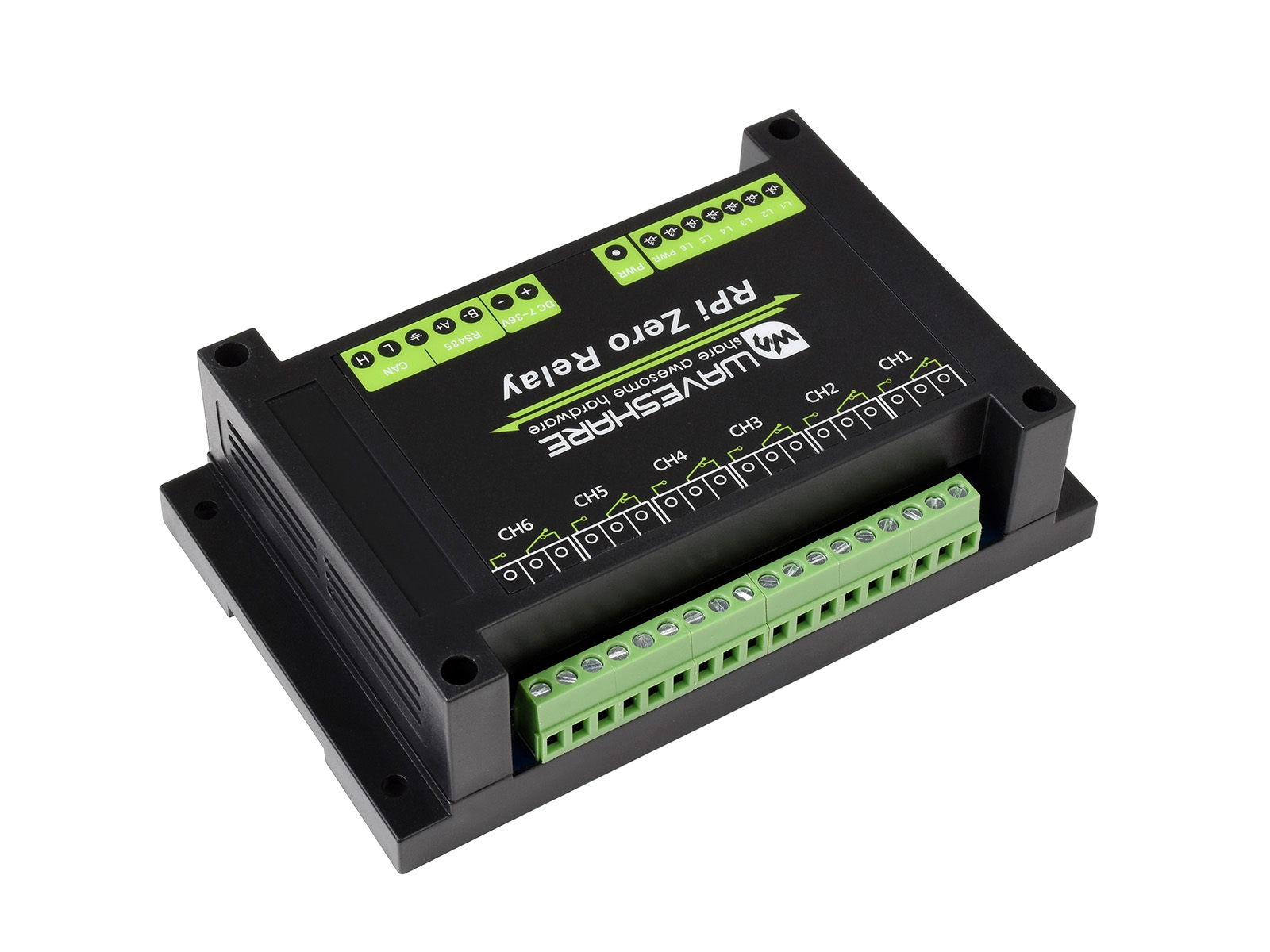

Gehäusedesign

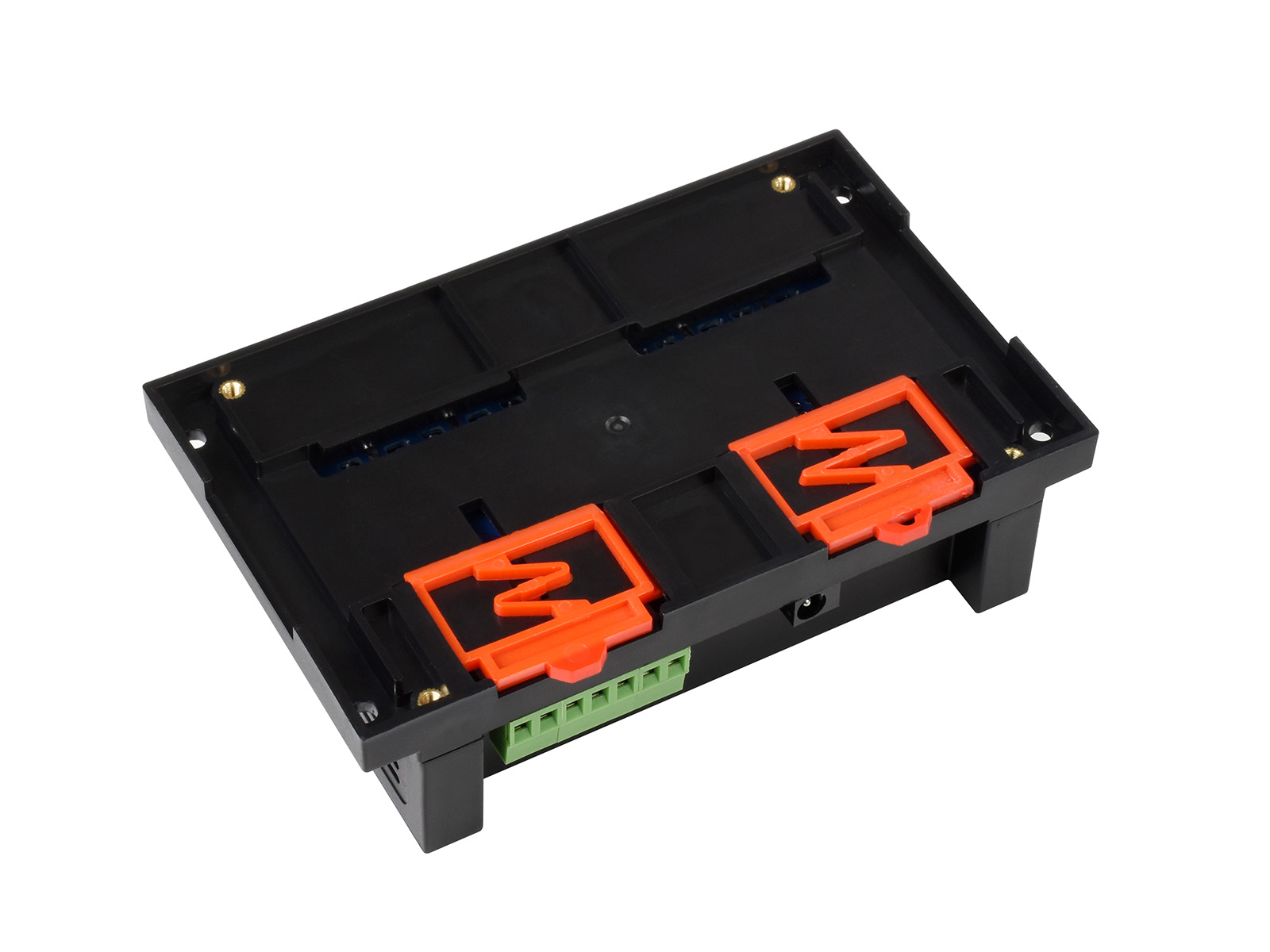

ABS-Schutzgehäuse mit Hutschiene-Montage, einfache Installation, sicher in der Anwendung

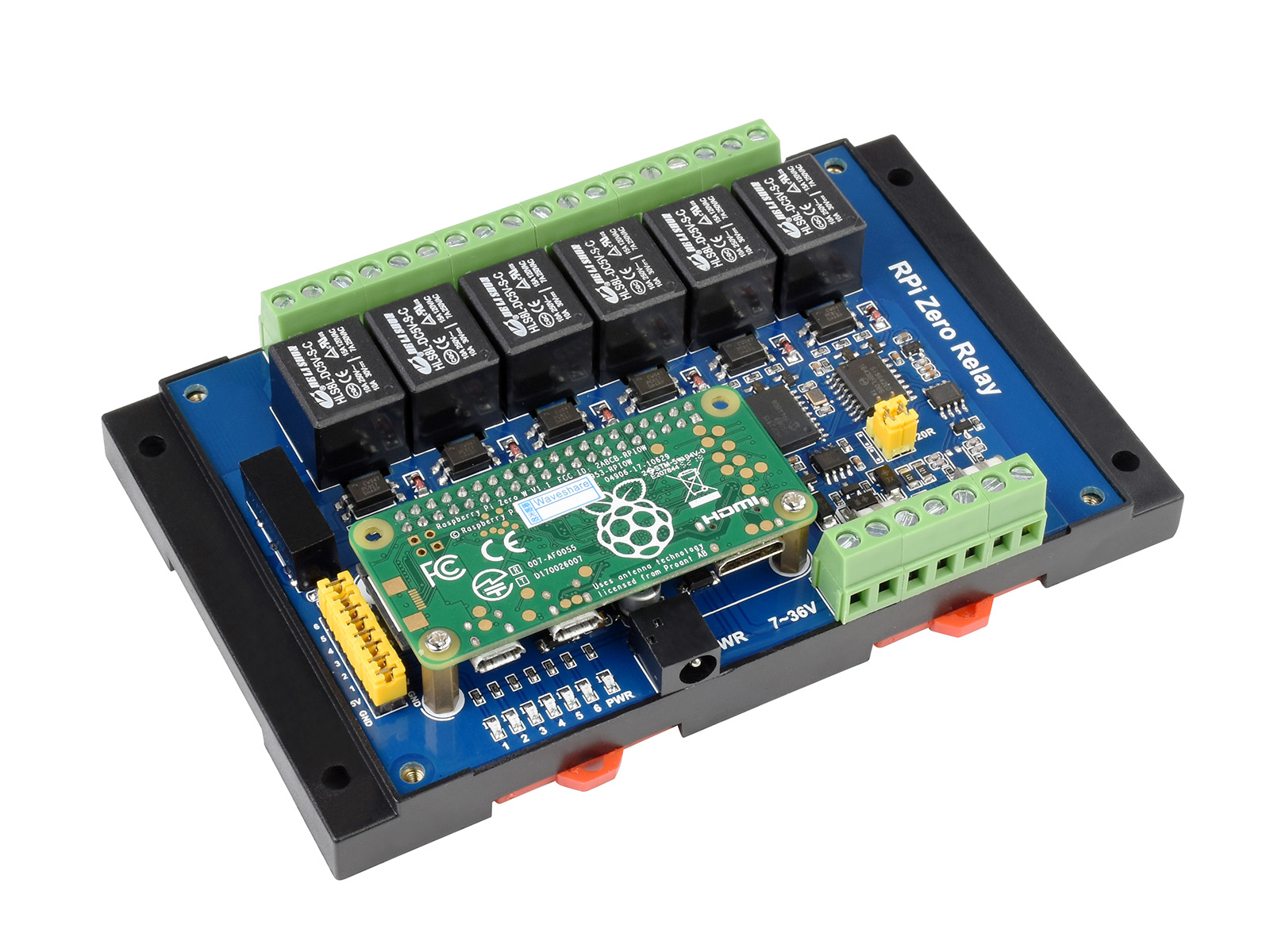

Was ist auf der Platine
- MCP2515 CAN-Controller
- SI8642ED-B-IS Digital-Isolator
- SN65HVD230 CAN-Transceiver
- SP3485EN RS485-Transceiver
- LM2596-Spannungsregler liefert stabile 5V-Spannung
- Optokoppler-Isolierungverhindert Störungen durch externe Hochspannungsschaltungen, die mit dem Relais verbunden sind
- 6-Kanal-QualitätsrelaisKontaktnennwert pro Kanal: ≤10A 250V AC oder ≤10A 30V DC
- Stromversorgungs-Isolierungbietet stabile isolierte Spannung, keine zusätzliche Stromversorgung für den isolierten Anschluss erforderlich
- Selbstheilende Sicherungen
- TVS-Dioden
- Relais- und Stromversorgungs-Indikatoren
- 40PIN GPIO-Leiste geeignet für Raspberry Pi Zero mit vorbestückter Stiftleiste
- Relais-Schraubklemmen zum Anschluss an Benutzergeräte
- Stromversorgungs-Schraubklemmen
- RS485-Bus-Schnittstelle
- CAN-Bus-Schnittstelle
- RS485 120Ω Abschlusswiderstandsschalter
- CAN 120Ω Abschlusswiderstandsschalter
- Relais-Steuerpins
- Externer Stromversorgungsanschluss
- Verdickte Leiterbahnenermöglicht große Stromgeräte
Pinbelegung
Außenmaße
Ressourcen & Dienste
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Lieferumfang
- ABS-Schutzgehäuse (oben und unten) x1
- RPi Zero Relais x1
- Schraubendreher x1
- OPTIONEN 12V 1A Netzteil x1
- Schraubenpackung x1
