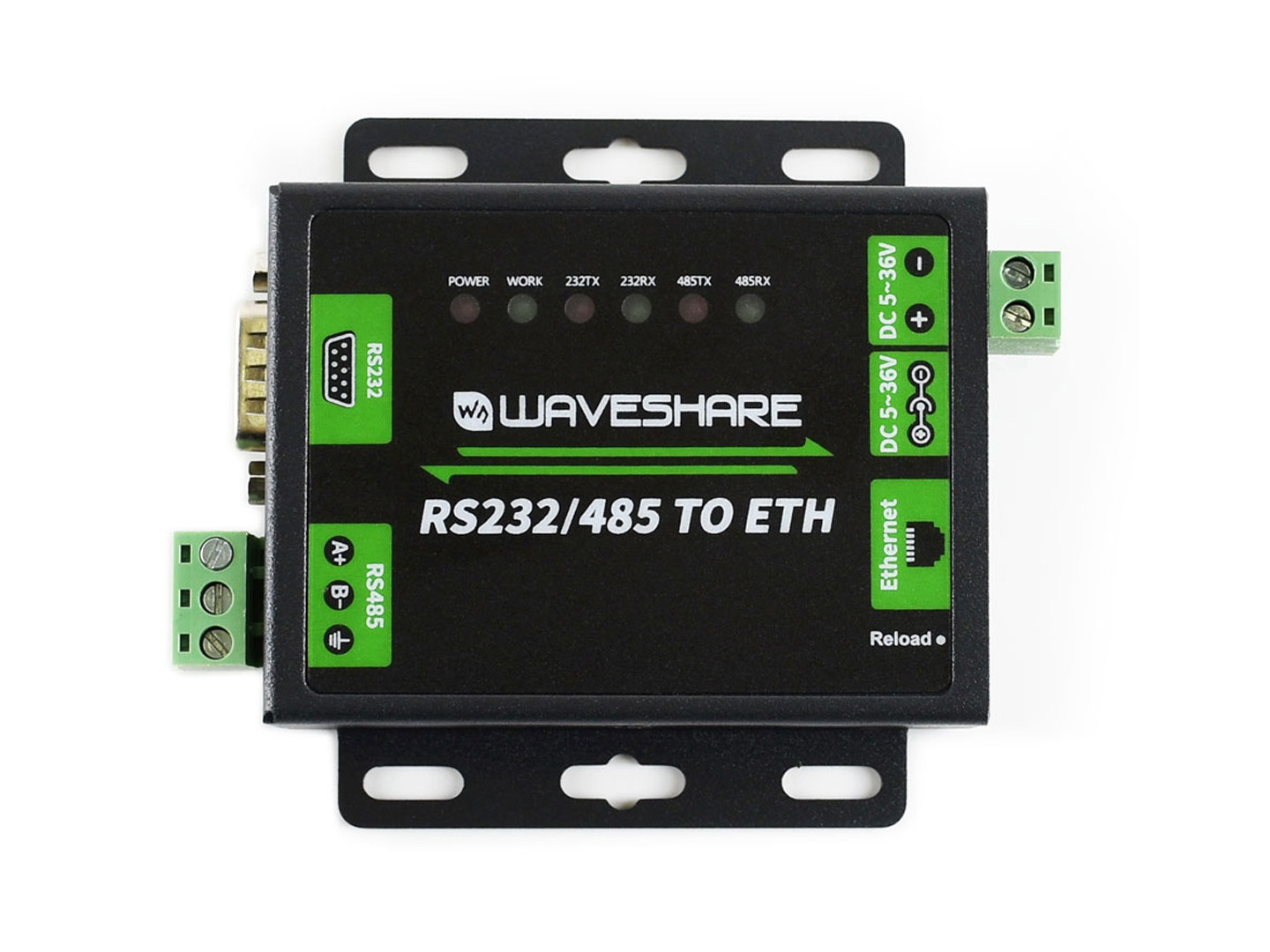

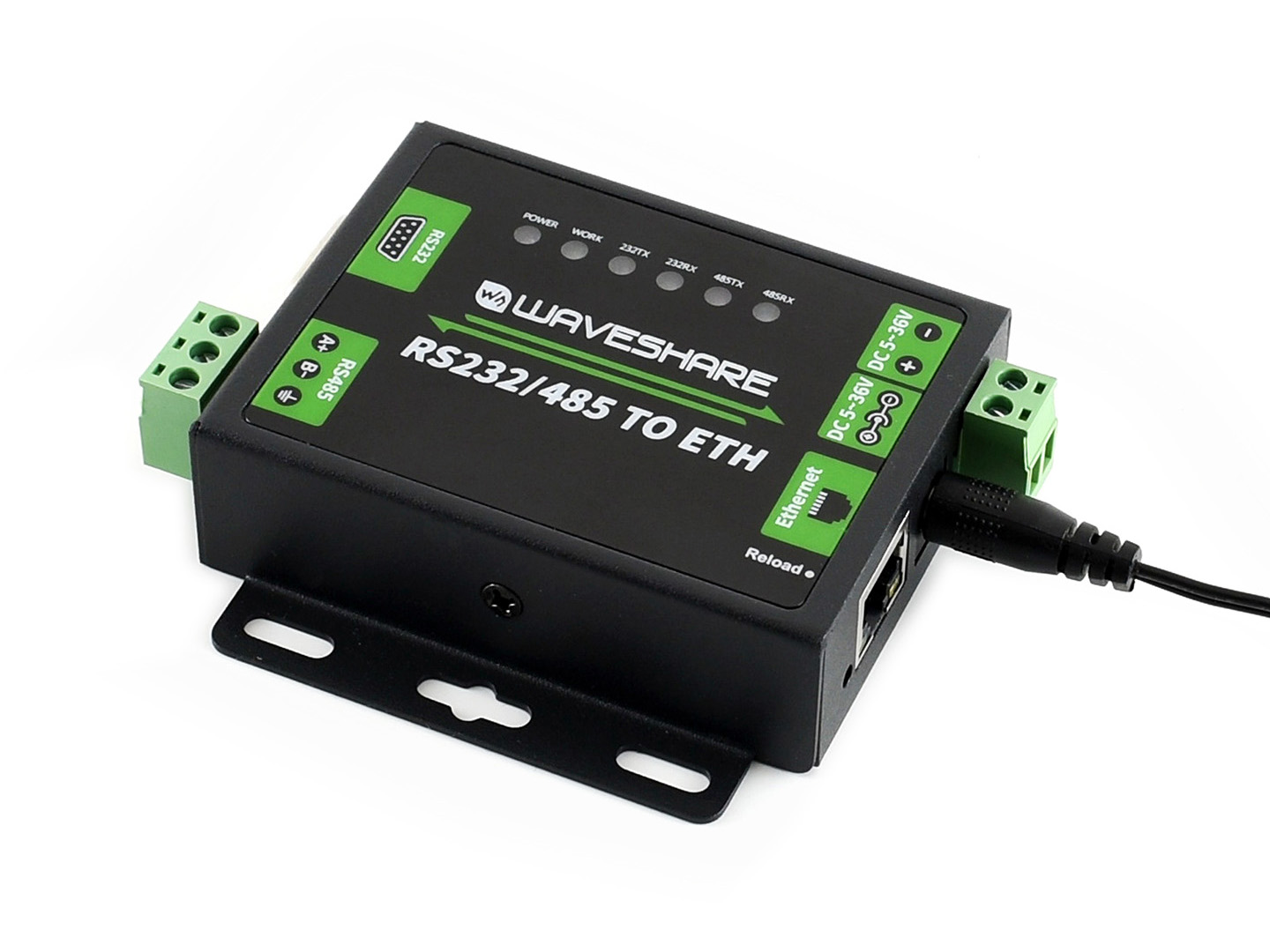

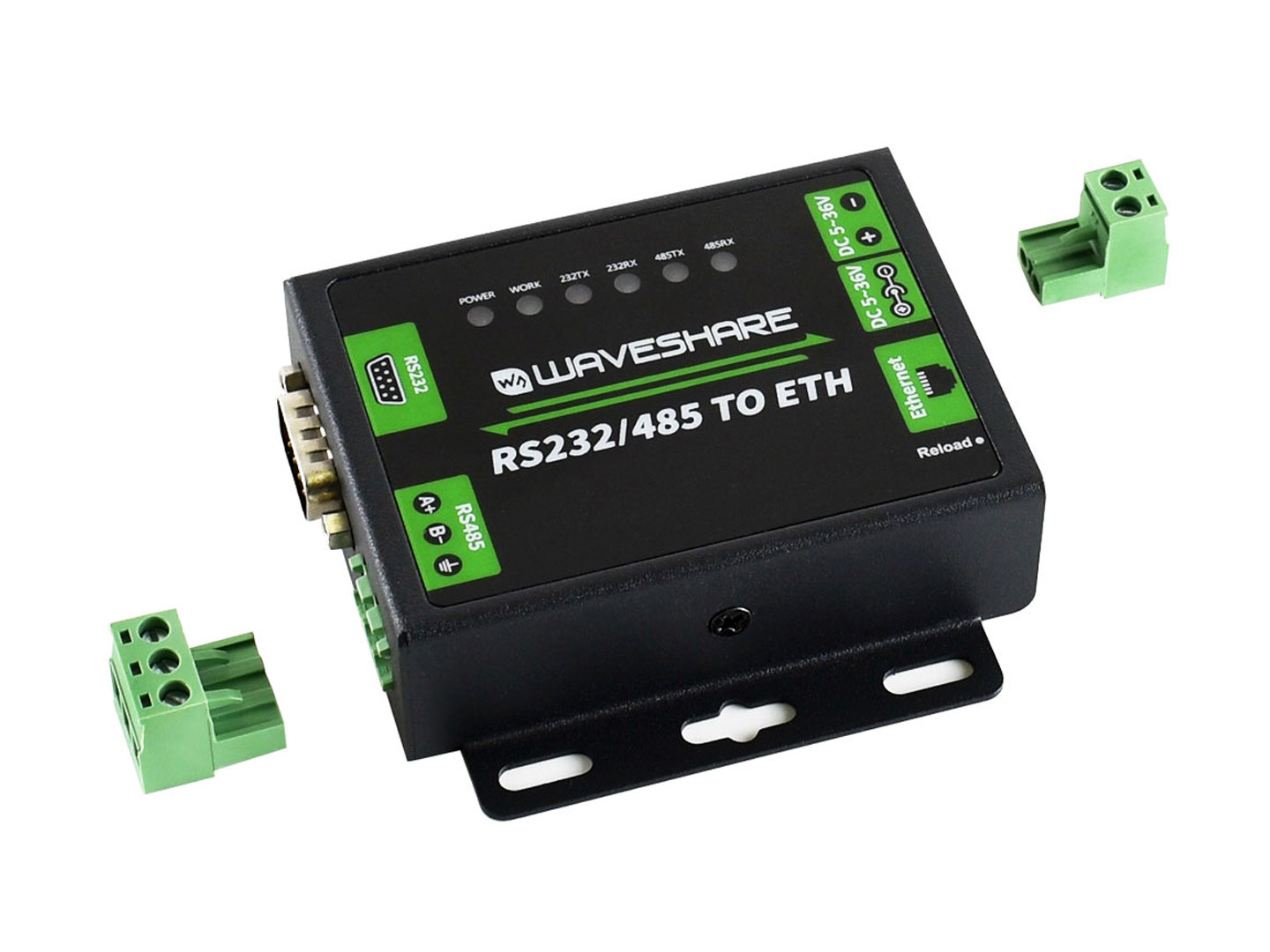

Industrieller RS232/RS485-zu-Ethernet-Konverter

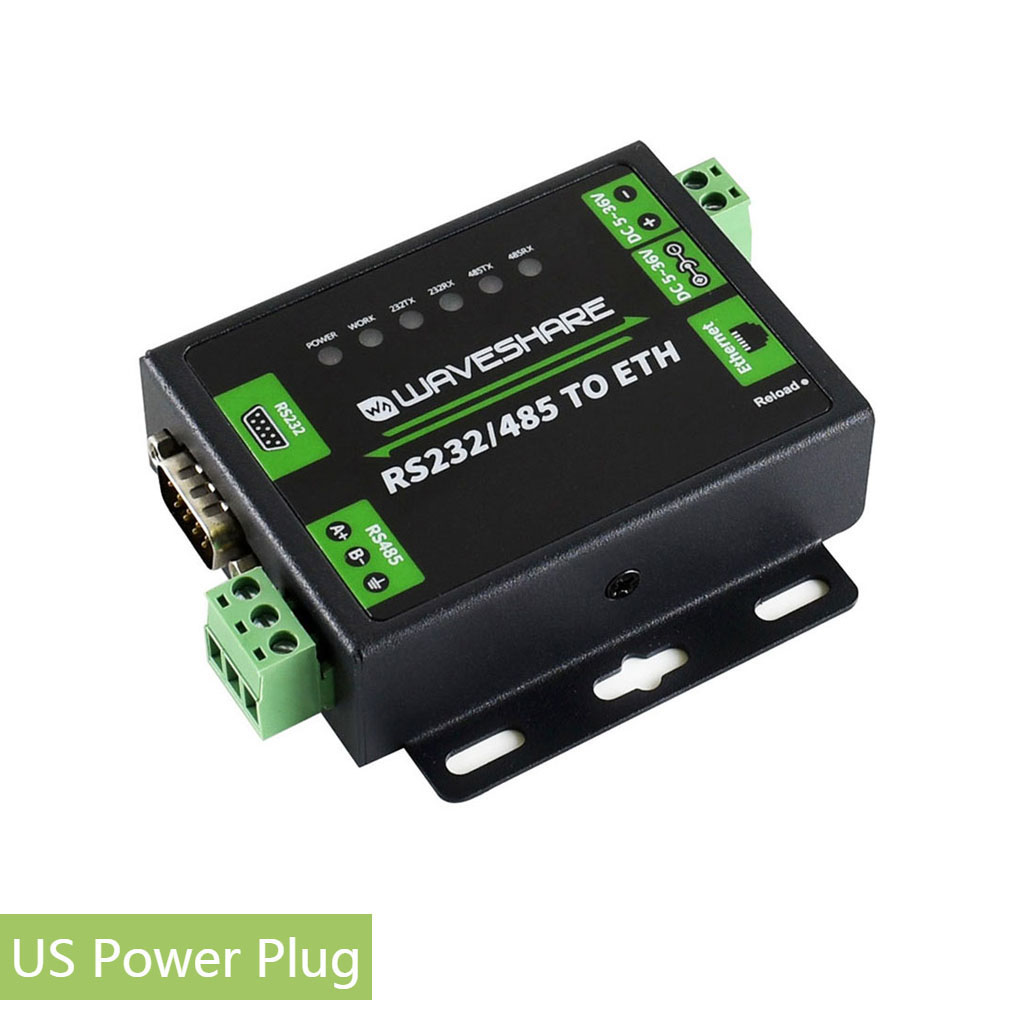

Lieferumfang: Netzteil mit US-Stecker. Weitere Optionen für den Netzstecker: US, EU

Übersicht

Der RS232/485 TO ETH ist ein industrieller RS232/RS485-zu-Ethernet-Konverter, der eine bidirektionale transparente Datenübertragung zwischen RS232/RS485 und RJ45-Port-Ethernet ermöglicht, auch gleichzeitig. Er kann über eine Webseite konfiguriert werden.

Eigenschaften

• M4-Serie 32-Bit-ARM-Prozessor mit bis zu 120 MHz Taktfrequenz, schnelle Geschwindigkeit, stabil und zuverlässig
• 10/100M Auto-MDI/MDIX-Ethernetschnittstelle, unabhängig davon, ob ein Cross-Over- oder Straight-Through-Kabel verwendet wird
• Sowohl RS232- als auch RS485-Schnittstelle, ermöglicht den gleichzeitigen unabhängigen Betrieb, ohne sich gegenseitig zu stören
• Konfigurierbare Baudrate (600 bps bis 230,4 Kbps), unterstützt fünf Paritätsprüfoptionen: Keine, Odd, Even, Mark, Space
• Mehrere Anzeigen zur Überwachung des Kommunikations- und Betriebsstatus
• Verfügbare Betriebsmodi: TCP Server, TCP Client, UDP Server, UDP Client, HTTPD Client (unterstützt GET und POST)
• Unterstützt Modbus, geeignet für industrielle Anwendungen
• Unterstützt Websocket, ermöglicht bidirektionale transparente Datenübertragung mit RS232/RS485-Port direkt über die Webseite
• Konfigurierbar über Webseite, AT-Befehle, serielles Protokoll und Netzwerkprotokoll, stellt ein Konfigurationsprotokoll bereit, das in Ihre eigene Software integriert werden kann
• Unterstützt benutzerdefinierte Heartbeat-Pakete, stellt sicher, dass die Verbindung echt ist, sowie zur aktiven Abfrage von Sensordaten
• Unterstützt benutzerdefinierte Registrierungs-Pakete, leitet das registrierte Paket automatisch als Kennung weiter, nachdem die Verbindung hergestellt wurde, sodass verschiedene Geräte unterschieden werden können
• Unterstützt benutzerdefinierte Webseiten, ermöglicht dem Benutzer, die Modul-Konfigurationsseite anzupassen
• Unterstützt RFC2217-ähnliches Protokoll, kann mit Geräten kommunizieren, deren serielle Einstellungen (Baudrate, Datenbits usw.) sich ändern können
• KeepAlive-Mechanismus, erkennt unterbrochene Verbindungen, automatische Wiederherstellung der Verbindung
• Unterstützt Zeitüberschreitungsneustart (No-Data-Reboot), gewährleistet eine langfristige stabile Verbindung, konfigurierbare Neustartzeit
• Unterstützt DNS-Domainnamensauflösung, konfigurierbarer DNS-Server
• Unterstützt DHCP, automatisch erhaltene IP oder statische IP
• Firmware ist über das Netzwerk aktualisierbar
• Wiederherstellung der Werkseinstellungen über Software und/oder Hardware
• Liefert mit standardmäßiger MAC-Adresse, die anpassbar ist
• Bereitgestellte Software: Modul-Konfigurationsssoftware, TCP/UDP-Testtool, VCOM-Virtual-Serial-Port-Software
• Beispielcode: Host-Computer (Socket), VB, C++, Delphi, Android, iOS usw.

Spezifikationen

• Ethernet:
  • Steckverbinder: 4-polig RJ45
  • Kommunikationsrate: 10/100 Mbps
  • Schnittstellenschutz: 2 KV elektromagnetische Isolierung
  • Protokolle: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client, Websocket
  • TX-Cache: 16 KByte
  • RX-Cache: 16 KByte
• RS485/RS232:
  • Steckverbinder:
    • RS485: Schraubklemme (A+, B-, GND)
    • RS232: DB9 Stecker
  • Datenbits: 5 Bit, 6 Bit, 7 Bit, 8 Bit
  • Stoppbits: 1, 2
  • Paritätsbit: Keine, Odd, Even, Mark, Space
  • Baudrate: 600 bps bis 230,4 Kbps
  • TX-Cache: 2 KByte
  • RX-Cache: 2 KByte
  • Hardware-Flow-Control: RTS/CTS
  • Schnittstellenschutz:
    • RS485: 2 KV ESD-Schutz, Blitzschutz, Überspannungsschutz, Überstromschutz
    • RS485 Pull-up/-down-Register: 2,2 kΩ
• Stromversorgung:
  • Stromversorgung: 5,0 bis 36,0 V (5 V empfohlen)
  • Betriebsstrom: 86,5 mA (@5 V)
  • Leistungsaufnahme: <1 W
  • Schnittstellenschutz: Verpolungsschutz, ESD-Schutz, Überspannungsschutz
• Umgebung:
  • Betriebstemperatur: -40 bis 85 °C
  • Lagerungstemperatur: -40 bis 105 °C

Abmessungen

Entwicklungsressourcen

Wiki: www.waveshare.com/wiki/RS232/485_TO_ETH

Lieferumfang

1. RS232/485 TO ETH x1
2. 5V-Netzteil x1
3. Ethernet-Kabel x1
4. Seriellen Kabel Stecker-Buchse x1
5. Seriellen Kabel Buchse-Buchse x1
