Gigabit-/2.5G-Dual-Ethernet-Minicomputer (B) auf Basis von Raspberry Pi CM5 (NICHT enthalten), zwei RJ45-Ethernet-Anschlüsse, unterstützt 4K-Ausgabe und zwei MIPI-Schnittstellen
Produktinformationen "Gigabit-/2.5G-Dual-Ethernet-Minicomputer (B) auf Basis von Raspberry Pi CM5 (NICHT enthalten), zwei RJ45-Ethernet-Anschlüsse, unterstützt 4K-Ausgabe und zwei MIPI-Schnittstellen"
Entwickelt für Raspberry Pi Compute Module 5
* Das Compute Module 5 ist NICHT enthalten.
| CM5 Socket | Geeignet für alle Varianten des Compute Module 5 |
|---|---|
| Netzwerk | 1000M Ethernet RJ45 Port 2500M Ethernet RJ45 Port |
| Connector | Raspberry Pi 40PIN GPIO Header |
| USB | USB 3.2 Gen1 × 1 USB 2.0 × 1 Type-C（USB2.0）× 1 |
| MIPI | 4-lane MIPI Schnittstelle × 2 (22PIN 0.5mm FFC Connector) |
| Video | HDMI Port × 1, unterstützt 4K Display-Ausgabe |
| M.2 | M.2 M KEY (PCIe Gen2/3 x 1) |
| Speicher | TF Card Socket für Compute Module 5 Lite (ohne eMMC) Varianten |
| Fan Header | 5V, 4PIN JST-SH PWM Lüfter Connector |
| Stromeingang | DC 5V 5A |
| Abmessungen | 101 × 62 × 23.4 (mm) |
Überprüfen Sie die Compute Module 5Varianten
| CM5 Base Board | Anzahl und Spezifikationen der Schnittstellen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PoE | GigabitETH | 40PINGPIO | PCIe | USB① | MIPI | HDMI | RTC | FanHeader② | Stromeingang | Eigenschaften | ||
 NANO A | √ | 3.0×1 | ×2 | SH1.0 | √ | 5V | CM5 Größe | |||||
 NANO B | ×1 | √ | 16PIN PCIe | 3.0×1 | ×2 | √ | SH1.0 | √ | 5V | CM5 Größe | ||
 mini Base A | ×1 | √ | 16PIN PCIe | 3.0×22.0×2 | ×2 | ×2 | ML/CR1220 | √ | 5V | Mini-Größe | ||
 mini Base B | ×1 | √ | M.2 M KEY | 3.0×22.0×2 | ×2 | ×2 | ML/CR1220 | √ | 5V | Mini-Größe, Onboard EEPROM und Verschlüsselungschip | ||
 Mini Dual Gigabit | ×2 | √ | 3.0×1 | SH1.0 | √ | 5V | Dual ETH | |||||
 Dual ETH A | 1G ×1 2.5G ×1 | √ | M.2 M KEY | 3.0×12.0×2 | ×2 | ×2 | ML/CR1220 | √ | 7V~36V | Dual ETH, Onboard EEPROM und Verschlüsselungschip | ||
 Dual ETH B | 1G ×1 2.5G ×1 | √ | M.2 M KEY | 3.0×12.0×1 | ×2 | ×1 | SH1.0 | √ | 5V | Dual ETH Ports | ||
 Dual ETH 4G/5G | 1G ×1 2.5G ×1 | √ | M.2 M KEY | 3.0×2 | ×2 | ×2 | ML/CR1220 | √ | 7V~36V | Dual ETH und 4G/5G Unterstützung | ||
 PoE Base | √ | ×1 | √ | M.2 M KEY | 3.0×22.0×2 | ×2 | ×2 | ML/CR1220 | √ | 5V | USB×4 | |
 Raspberry Pi offiziell | ③ | ×1 | √ | M.2 M KEY | 3.0×2 | ×2 | ×2 | ML/CR1220 | √ | 5V | Offizielles IO Base Board | |
 IPCBOX-CM5 | 1G ×1 2.5G ×1 | M.2 M KEY | 3.0×12.0×3 | ×1 | SH1.0 | √ | 7V~36V | Dual ETH, 4G/5G Unterstützung,RS485/RS232,Verschlüsselungschip,EEPROM,CAN,Digitalinputs,Digitaloutputs,Audio,Anlautsprecher | ||||
 CM5 Dual ETH Multifunktion | 1G ×1 2.5G ×1 | M.2 M KEY | 3.0×12.0×2 | ×2 | ×1 | SH1.0 | √ | 7V~36V | Dual ETH, 4G/5G Unterstützung,RS485,Verschlüsselungschip,Digitalinput,Relais,und Lautsprecher | |||
| Hinweis | ① USB 3.0 ist gleichbedeutend mit USB 3.2 Gen1.② Sofern nicht anders angegeben, ist der Fan Header normalerweise ein JST-SH Typ Connector.③ Es gibt nur einen PoE Header auf dem offiziellen Raspberry Pi IO Board ohne PoE-Schaltung, was bedeutet, dass ein zusätzliches PoE-Modul erforderlich ist, um die PoE-Funktion auf dem offiziellen IO Board zu aktivieren. Sofern nicht anders angegeben, steht die PoE-Funktion hier für die Integration einer 802.3af-konformen PoE-Schaltung (5V/2.5A). | |||||||||||
Standard CM5 Socket und Raspberry Pi 40PIN GPIO Header, geeignet für Compute Module 5 Lite / eMMC Serie Module
* nur zur Referenz, bitte beziehen Sie sich auf den Paketinhalt für die detaillierte Teileliste
Schnellere Lese-/Schreibgeschwindigkeit im Vergleich zum TF Card Slot des Raspberry Pi, verbessert die Lese-/Schreibeffizienz des Systems oder der Dateien erheblich, unterstützt das Booten des Pi5 von einem NVME Solid State Drive
* nur zur Referenz, bitte beziehen Sie sich auf den Paketinhalt für die detaillierte Teileliste.
* Unterstützt nur NVMe Protocol Solid State Drives.
Aluminiumlegierung-Gehäuse ermöglicht passive Kühlung, lüfterloser Betrieb
Verfügt über mehrere Schnittstellen einschließlich ETH / MIPI / HDMI / TF Card Slot / USB / M.2 M KEY, für einfache Verwendung
Jeder Ausschnitt ist vollständig mit dem Connector ausgerichtet

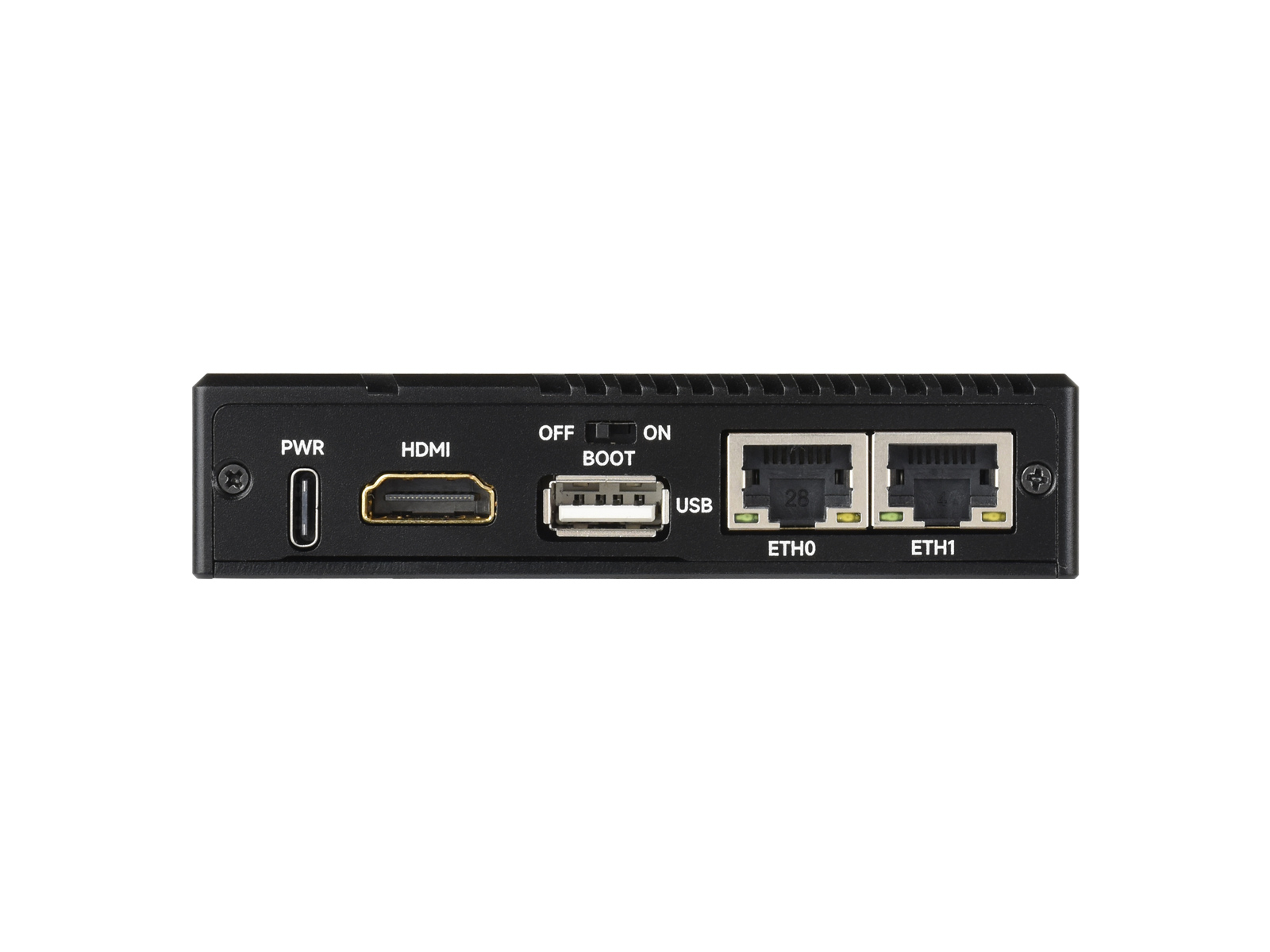

- 2500M Ethernet RJ45 Portunterstützt 10M / 100M / 1000M / 2500M Netzwerkverbindungen
- 1000M Ethernet RJ45 Portunterstützt 10M / 100M / 1000M Netzwerkverbindungen
- USB 2.0 Port
- HDMI PortUnterstützt 4K Ausgabe
- Type-C Power PortDC 5V Stromeingang, oder verwendet für eMMC Brennen
- 40PIN GPIO HeaderGeeignet zum Anschluss an verschiedene HAT / HAT+ Module
- USB 3.2 Gen1 Portunterstützt bis zu 5 Gbps Lese-/Schreibgeschwindigkeit

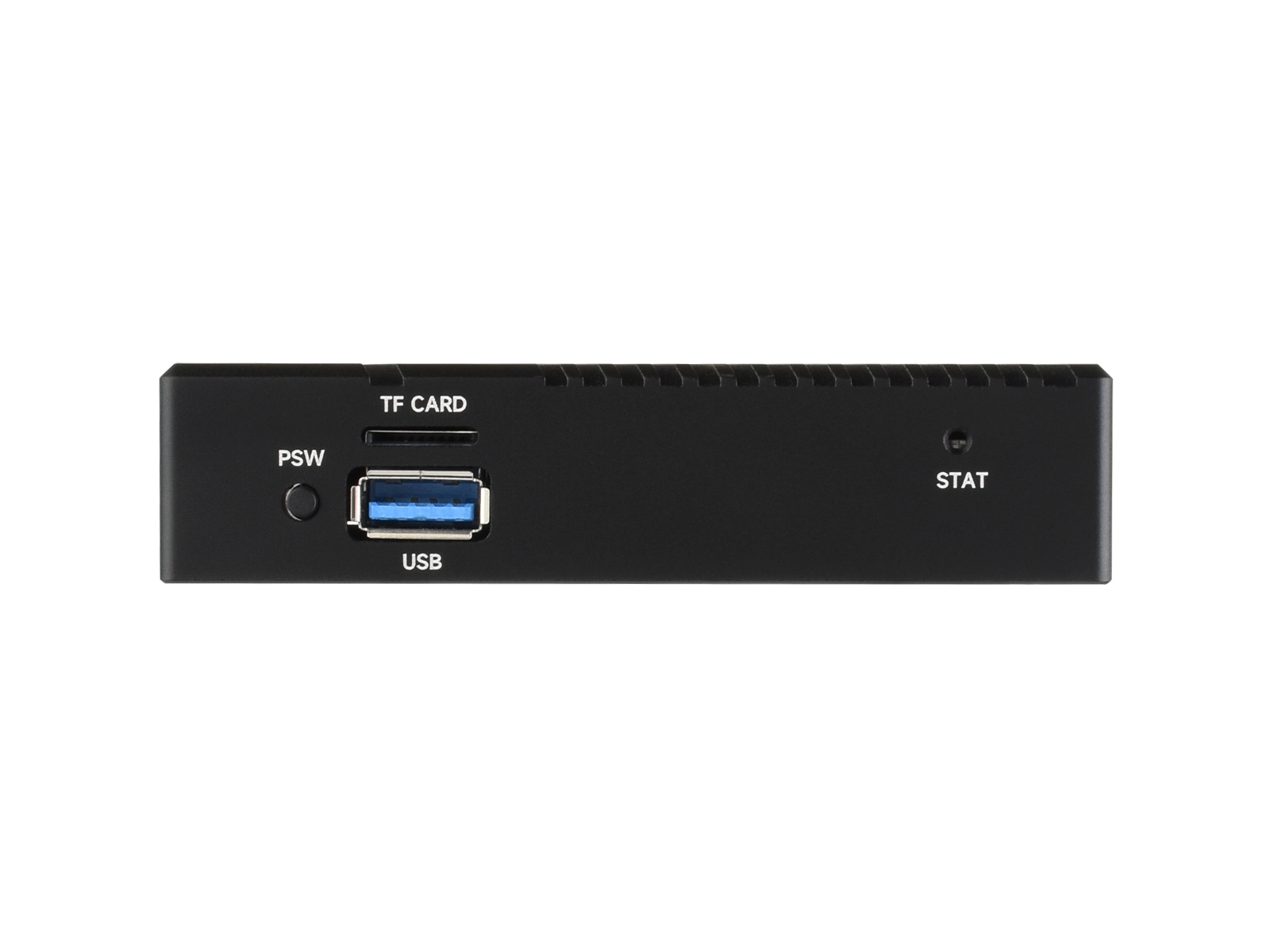

- PSW Power-TasteLanges Drücken zum Erzwingen des Ausschaltens, kurzes Drücken zum sanften Ausschalten oder Einschalten
- M.2 M KEYUnterstützt 2230 / 2242 / 2280 NVMe Solid State Drives oder AI Module
- RTC SH1.0 batt Headerzum Anschluss einer externen RTC-Batterie zur Aufrechterhaltung des Echtzeituhr-Betriebs
- MIPI Schnittstellenzum Anschluss an DSI Displays oder CSI Kameras
- BOOT-Tastezum Betreten des Brennmodus
- TF Card Slotzum Anschluss einer TF Card mit vorinstalliertem Image (NUR Lite Variante)
- CM5 SocketGeeignet für alle Varianten des Compute Module 5
- STAT LEDDual-Farb Status-LED
Geeignet für Raspberry Pi-Anwendungen in der Fernkommunikation oder anderen industriellen Situationen
* nur zur Referenz, das DisplayundKameramodul sind nicht enthalten, bitte separat kaufen falls benötigt
- Aufgerüsteter Prozessor BCM2712, Quad-Core Cortex-A76 64-Bit SoC, leistungsstärkere Leistung
- Mehr Optionen für RAM (2GB / 4GB / 8GB / 16GB)
- Mehr Optionen für eMMC Flash (0GB (Lite) / 8GB / 16GB / 32GB / 64GB)
- Schnellerer eMMC Flash-Speicher, bis zu 200 Mbps Datenrate
- Optionales zertifiziertes Funkmodul, unterstützt entweder PCB-Trace-Antenne oder externe Antenne, besser geeignet für industrielle Anwendungen
- Verwendet B-zu-B-Verbinder, am besten kompatibel mit Compute Module 4
- Onboard Gigabit Ethernet PHY unterstützt IEEE1588, geeignet für Netzwerk-Anwendungen
- Onboard PCIe Gen 2 x1 Schnittstelle, ermöglicht den Anschluss weiterer nützlicher Module
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Lieferumfang
- Gehäuse (oben und unten)

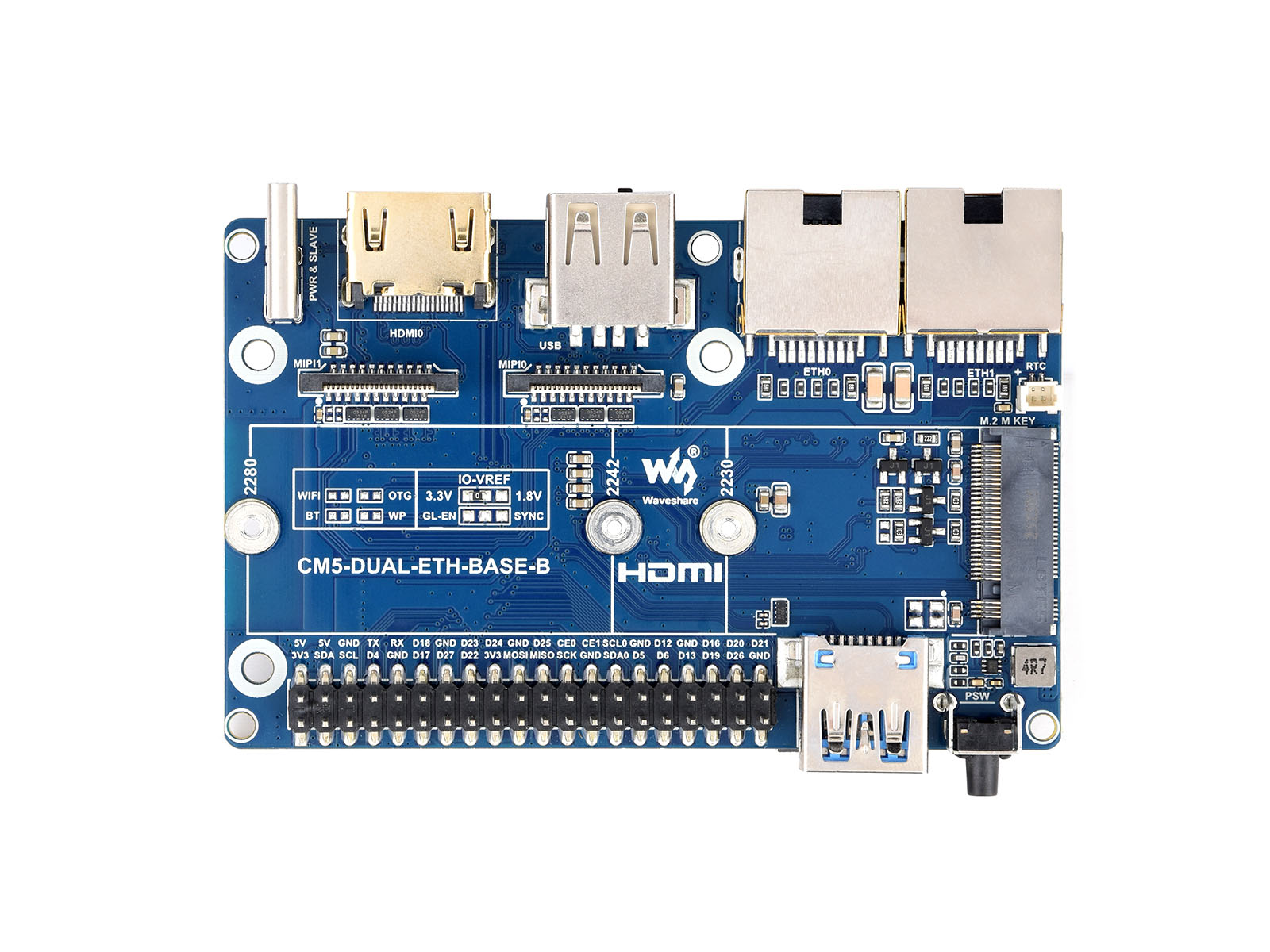

- CM5-DUAL-ETH-BASE-B x1
- Silikon-Thermalband x1
- Schraubendreher x1
- Rosa Thermalband 5STK x1
- Schraubenpackung x1
