GSM/GPRS/GNSS/Bluetooth-HAT für Raspberry Pi

Übersicht

Dies ist ein praktisches, stromsparendes Raspberry Pi HAT mit mehreren Kommunikationsfunktionen: GSM, GPRS, GNSS und Bluetooth.

Es ermöglicht Ihrem Pi, einfach Telefonate zu tätigen, Nachrichten zu senden, sich mit dem drahtlosen Internet zu verbinden, globale Positionierung durchzuführen, Daten über Bluetooth zu übertragen und so weiter.

Eigenschaften

Allgemein

• Standard-Raspberry Pi 40PIN GPIO-Erweiterungsstecker, unterstützt Raspberry Pi-Serienboards
• Unterstützt SMS, Telefonanruf, GPRS, DTMF, HTTP, FTP, MMS, E-Mail usw.
• Unterstützt GPS, Kompass, Glonass, LBS-Basisstationspositionierung, allseitige Positionierung
• Bluetooth 3.0, unterstützt Datenübertragung über Bluetooth
• An Bord befindlicher USB-zu-UART-Konverter CP2102 für UART-Debugging
• 6x LEDs zur Anzeige des Modulbetriebsstatus
• SIM-Kartensteckplatz für 1,8V/3V SIM-Karte
• RTC mit Halterung für Ersatzbatterie
• Baudrate-Autoerkennung (1200bps ~115200bps)
• Steuerung über AT-Befehle (3GPP TS 27.007, 27.005 und SIMCOM erweiterte AT-Befehle)
• Unterstützt SIM-Anwendungstoolkit: GSM 11.14 Release 99
• Liefert Entwicklungsmaterialien und Handbuch (Beispiele für Raspberry Pi/Arduino/STM32)

GSM/GPRS

• Band
  • GSM 850/EGSM 900/DCS 1800/PCS 1900 MHz
  • Quad-Band-Automatische Suche
  • Konform zu GSM Phase 2/2+
• Sendeleistung
  • Klasse 4 (2W @ GSM 850/EGSM 900 MHz)
  • Klasse 1 (1W @ DCS 1800/PCS 1900 MHz)
• GPRS-Konnektivität
  • GPRS Multi-Slot Klasse 12 (Standard)
  • GPRS Multi-Slot Klasse 1~12 (konfigurierbar)
• GPRS-Datenfunktion
  • Downlink-Geschwindigkeit: max. 85,6 kbps
  • Uplink-Geschwindigkeit: max. 85,6 kbps
  • Codierungsschemata: CS-1\CS-2\CS-3\CS-4
  • Unterstützt PAP (Password Authentication Protocol) für PPP-Verbindung
  • Unterstützt PBCCH
  • Unterstützt USSD
• SMS
  • Unterstützt: MT/MO/CB/Text/PDU-Modus
  • SMS-Speicher: SIM-Karte
• Audio
  • Sprachkodierungs/-dekodierungsmodus: Half Rate\Full Rate\Enhanced Full Rate\Adaptive Multi Rate
  • Unterstützt Echounterdrückung
  • Unterstützt Rauschunterdrückung

GNSS

• Empfängertyp
  • 33 Verfolgungskanäle
  • 99 Erfassungskanäle
  • GPS L1 C/A-Code
• Empfindlichkeit
  • Verfolgung: -165 dBm
  • Kaltstart: -148 dBm
• Zeit bis zur ersten Fixierung
  • Kaltstart: 28s (typ.)
  • Warmstart: < 1s
  • Heißstart: 26s
• Genauigkeit
  • Horizontale Position: <2,5m CEP

Bluetooth

• Integrierte AT-Befehle
• Konform zu Bluetooth-Spezifikation 3.0 + EDR
• Unterstützt SPP, OPP, HFP/HSP usw.

Verschiedenes

• Betriebsspannung: 5V
• Betriebstemperatur: -40°C ~ 85°C
• Lagertemperatur: -45°C ~ 90°C
• Abmessungen: 30,2mm x 65mm

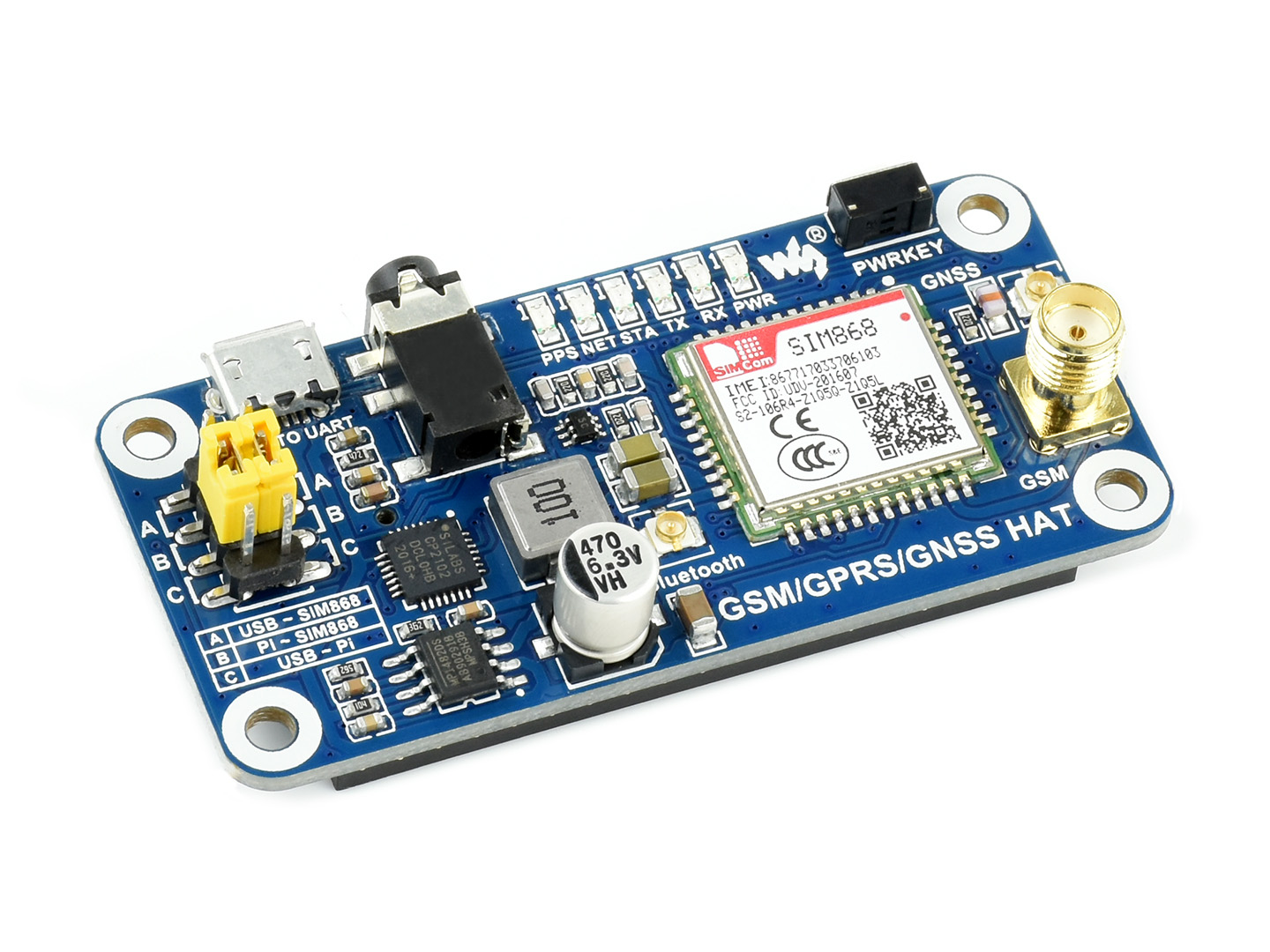

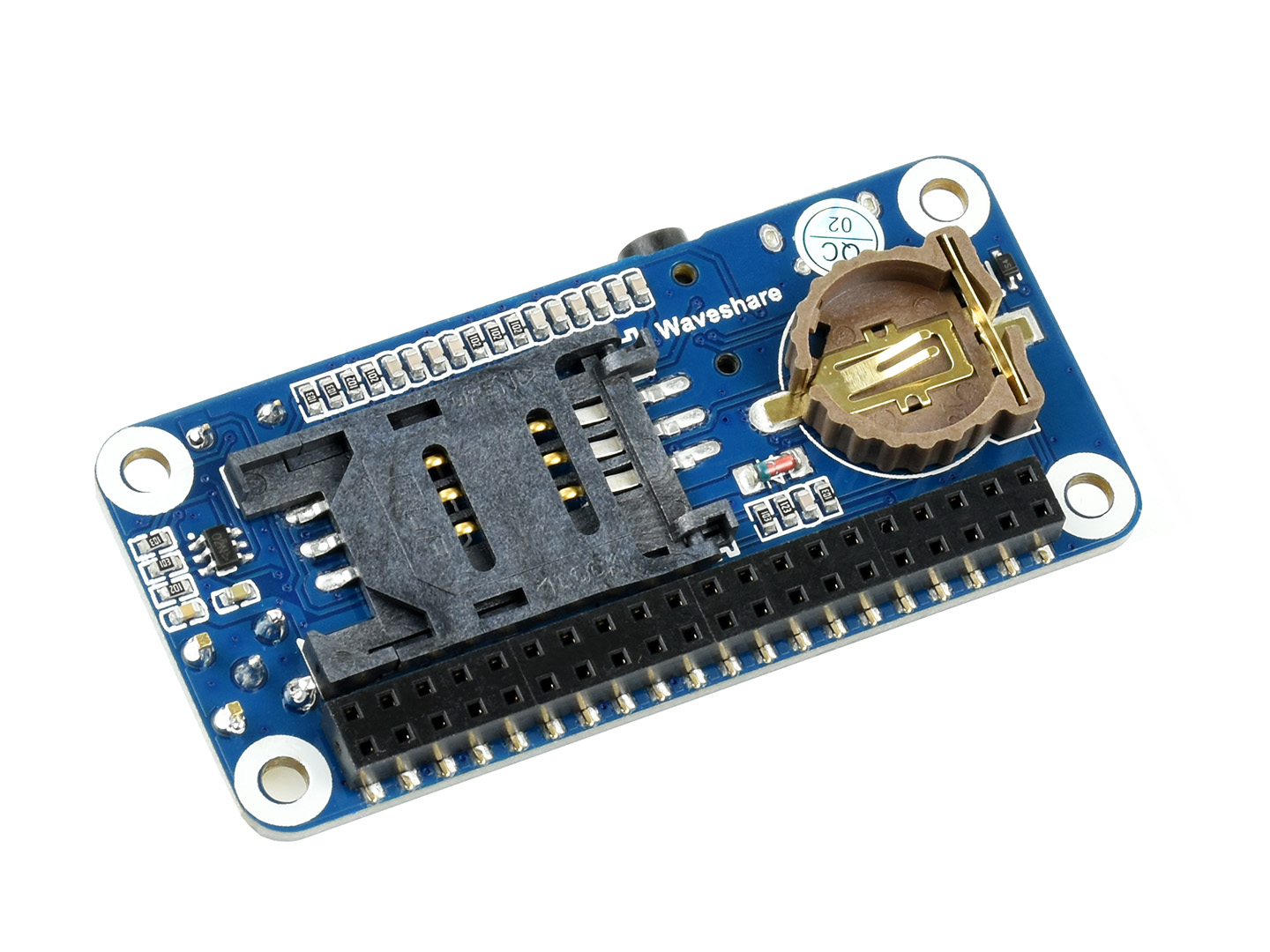

Auf der Platine

1. SIM868-Modul
2. ZMM5V1: Spannungsreglerdiode
3. SMF05C: TVS-Diode
4. CP2102: USB-zu-UART-Konverter
5. MP1482: Leistungschip
6. NDC7002N: Spannungspegelübersetzer
7. GPS-Statusanzeige
8. NET-Anzeige:
   • blinkt schnell beim Starten des Moduls
   • blinkt langsam nach erfolgreichem GSM-Register
9. STA-Modulbetriebsstatusanzeige
10. SIM868 UART Tx/Rx-Anzeige
11. Stromanzeige
12. SIM868-Steuerungstaste: Taste drücken und 1s halten, um SIM868 zu starten/stoppen
13. Raspberry Pi GPIO-Anschluss
14. SIM-Kartensteckplatz
15. USB-zu-UART-Schnittstelle
16. 3,5mm Kopfhörer/Mikrofon-Buchse
17. GNSS-Antennenanschluss
18. Bluetooth-Antennenanschluss
19. GSM-Antennenanschluss
20. CR1220-Batteriefach: für RTC-Ersatzbatterie
21. UART-Auswahlschalter
    • A: Steuert SIM868 über USB-zu-UART
    • B: Steuert SIM868 über Raspberry Pi
    • C: Greift über USB-zu-UART auf Raspberry Pi zu

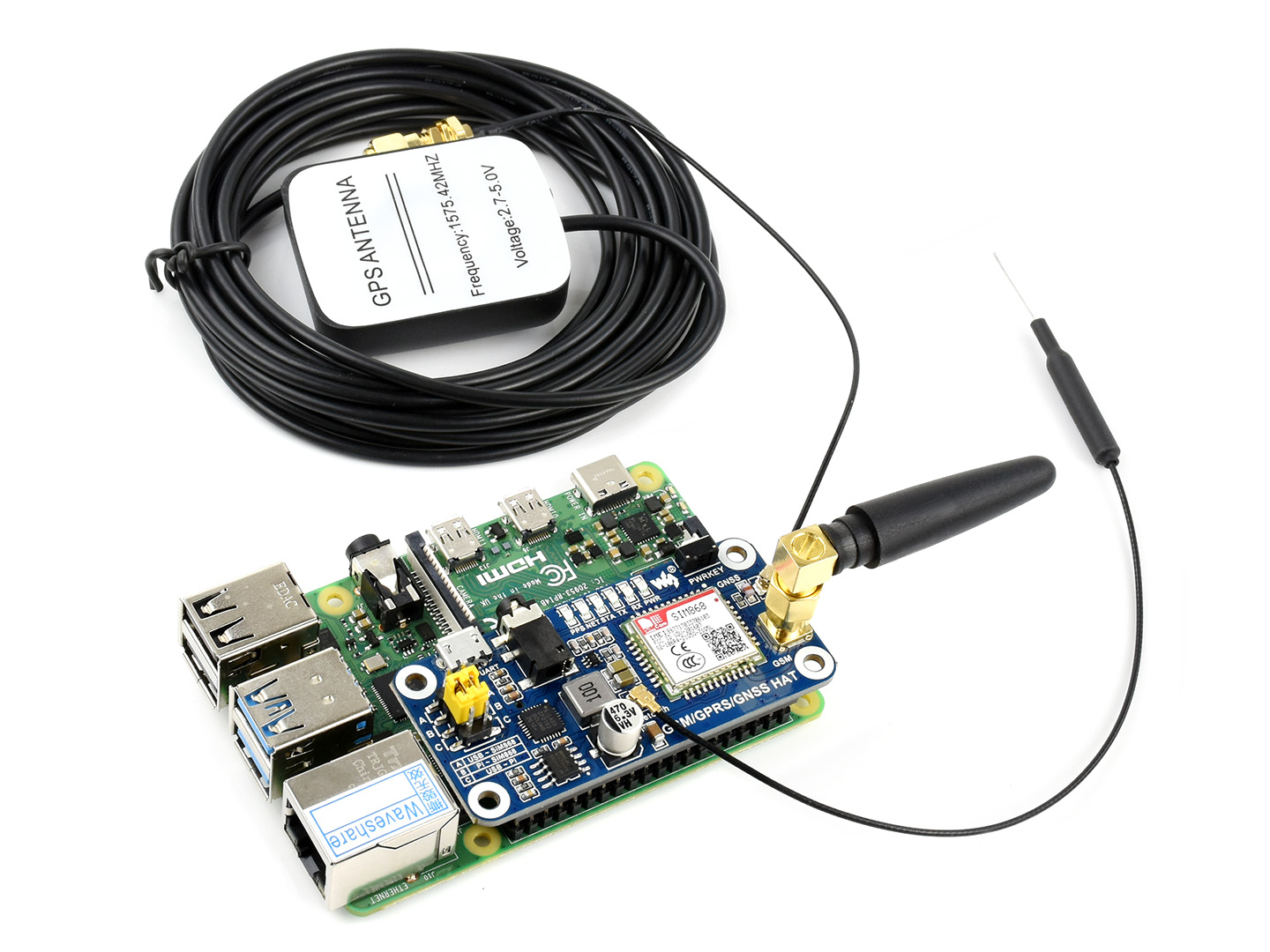

Fotos

Hinweis: Der Raspberry Pi auf dem Foto ist NICHT enthalten.

Abmessungen

Entwicklungsmaterialien

Wiki: www.waveshare.com/wiki/GSM/GPRS/GNSS_HAT

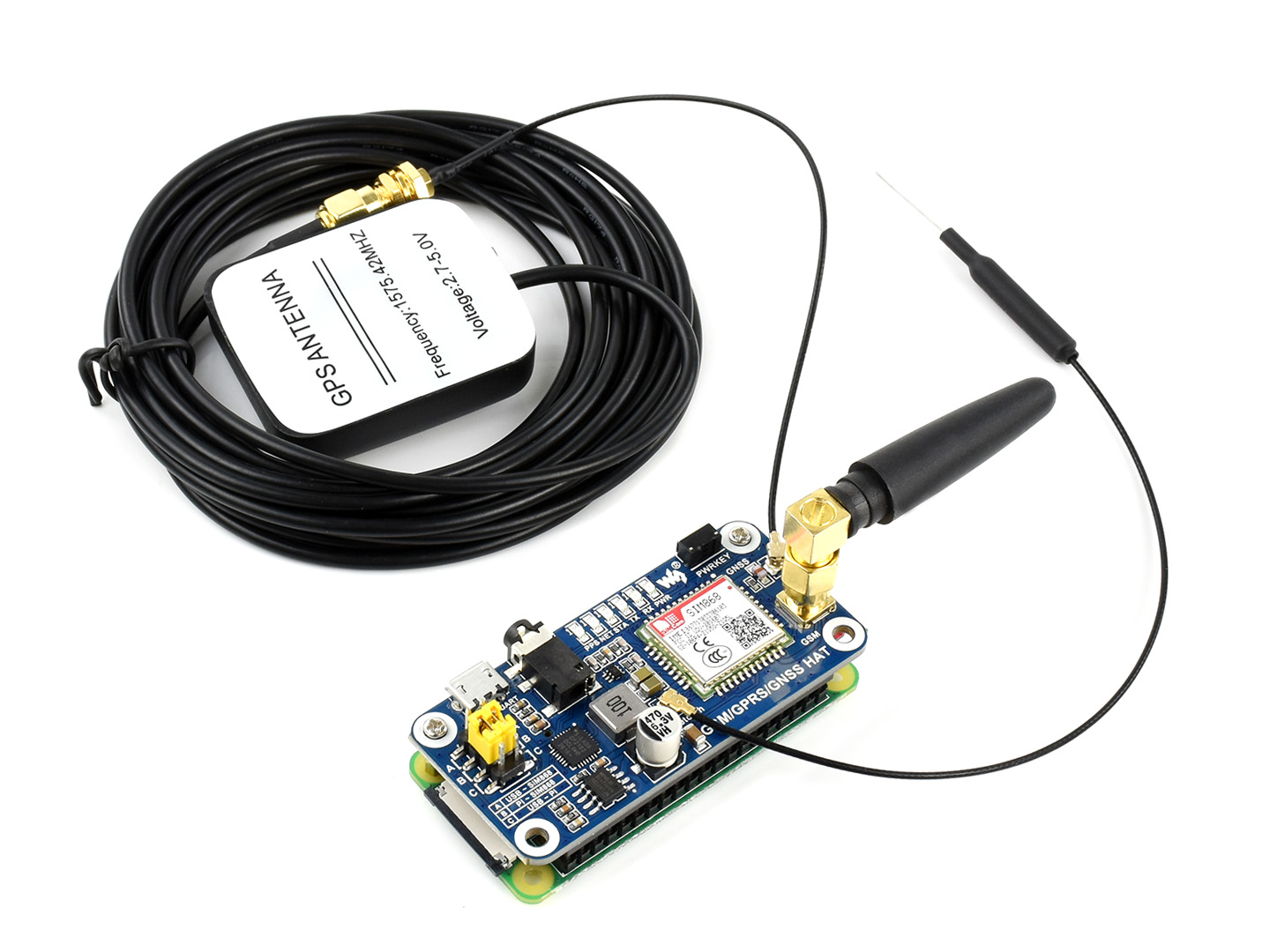

Lieferumfang

1. GSM/GPRS/GNSS HAT x1
2. GSM-Antenne x1
3. GPS-Außenantenne (B) x1
4. Bluetooth-Antenne x1
5. USB-Typ-A-Stecker zu Micro-Stecker-Kabel x1
6. RPi-Schraubenpackung (2 Stk.) x1
