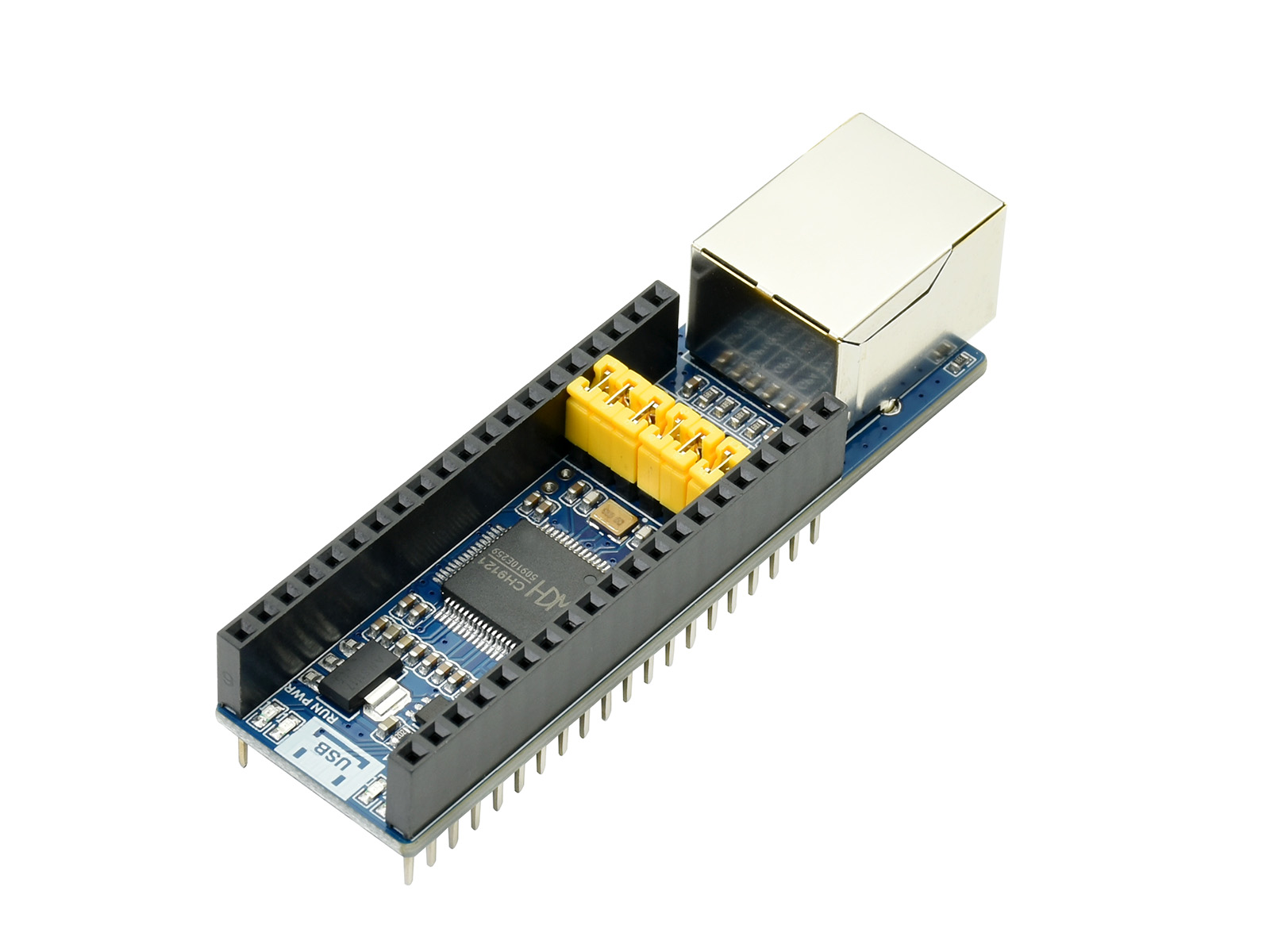

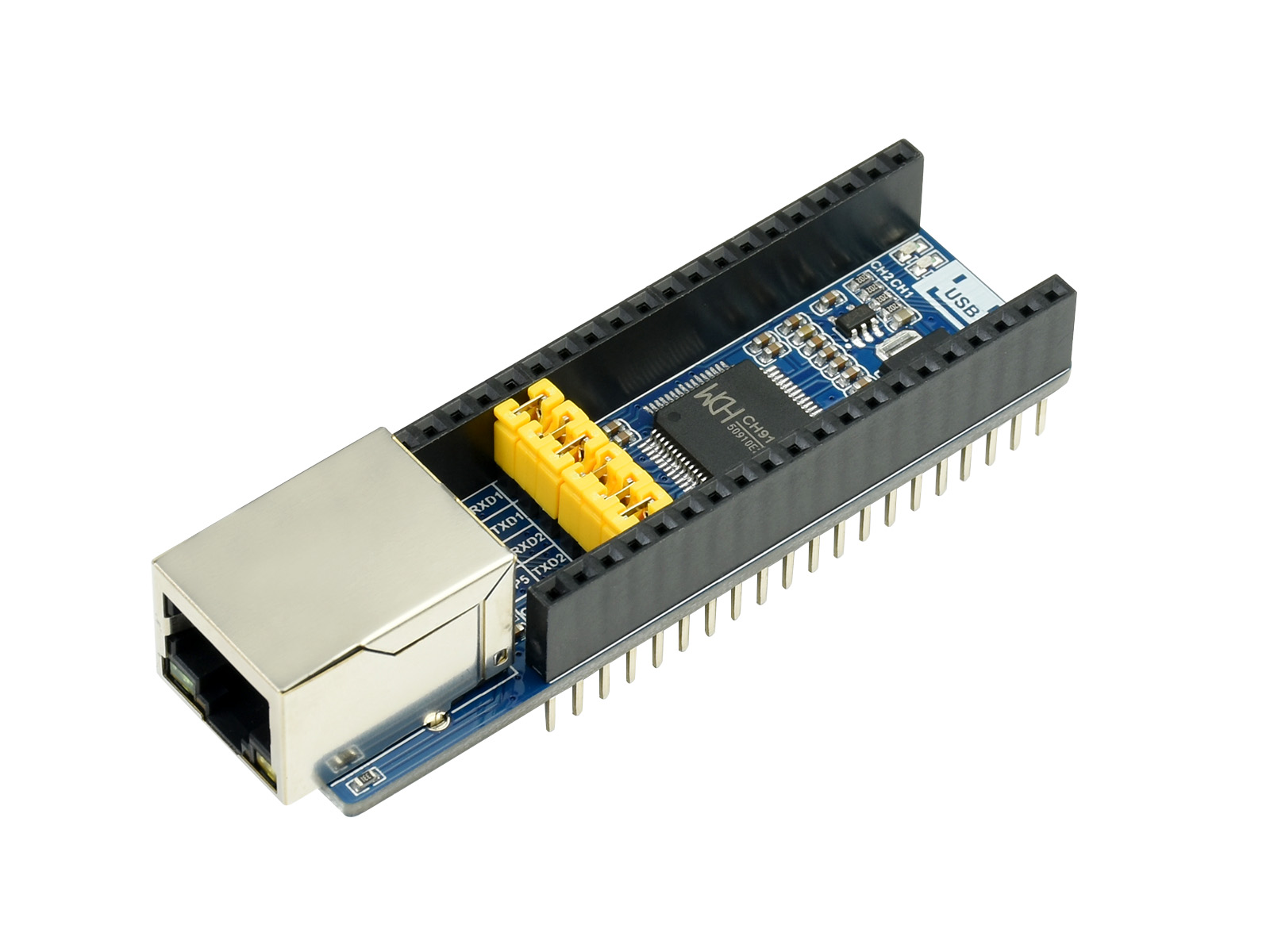

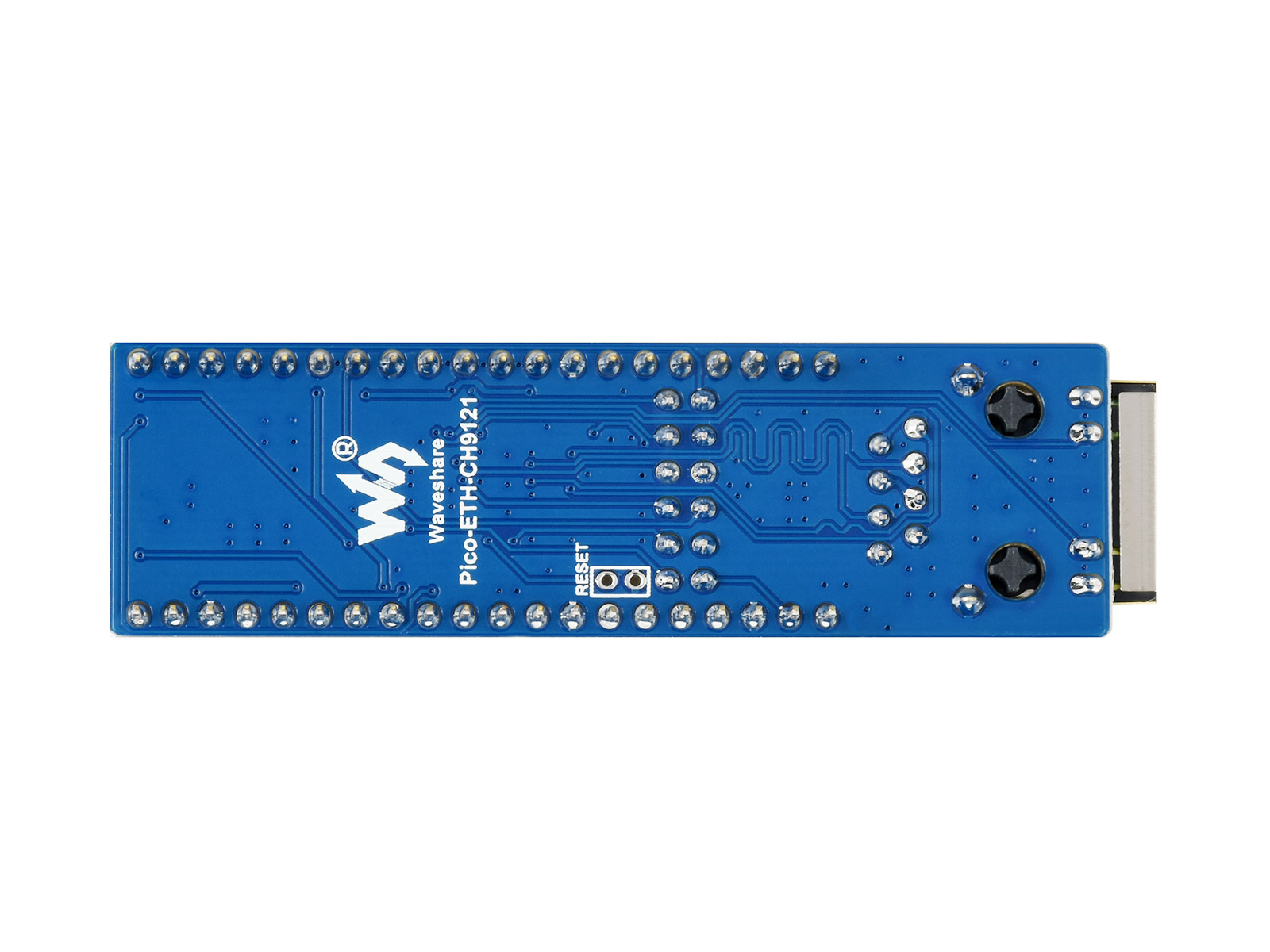

Ethernet-zu-UART-Konverter für Raspberry Pi Pico, 10/100M Ethernet
14,27 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "Ethernet-zu-UART-Konverter für Raspberry Pi Pico, 10/100M Ethernet"
Kurzbeschreibung: Ethernet-zu-UART-Konverter für Raspberry Pi Pico, 10/100M Ethernet, ermöglicht Netzwerkkommunikation über UART
unterstützt die transparente Datenübertragung von 2-CH Ethernet zu UART
- Standard-Raspberry-Pi-Pico-Leistenanschluss, unterstützt Raspberry-Pi-Pico-Serie
- An Bord befindlicher Ethernet-zu-UART-transparenter Transceiver, 2-CH UART, unabhängige transparente Übertragung für jeden Kanal
- An Bord befindliche Jumper für Pin-Konfigurationen
- Integrierte Ethernet-MAC- und PHY-Schichten
- Zweiseitige transparente Datenübertragung zwischen UART und Ethernet
- 10/100M, Full-Duplex/Half-Duplex Auto-Negotiation-Ethernet-Schnittstelle, 802.3-konform
- Auto-MDI/MDIX, erkennt und schaltet Kabeltyp automatisch
- Unterstützt DHCP automatisch zugewiesene IP und DNS-Domänenzugriff
- Konfiguration von Netzwerkparametern wie Chip-Betriebsmodus, Port, IP über Host-Computer-Software oder UART-Befehl
- Vier Betriebsmodi: TCP CLIENT, TCP SERVER, UDP CLIENT, UDP SERVER
- Full-Duplex- oder Half-Duplex-UART-Kommunikation, unterstützt RS485 RX/TX-Automatikumschaltung (externer RS485-Controller erforderlich)
- Unterstützt virtuelle serielle Port-Software (mitgeliefert)
- Unterstützt KEEPALIVE-Mechanismus
- Liefert mit Entwicklungsressourcen und Handbuch (Beispiele für Pico/Raspberry Pi/Arduino/STM32)
| Betriebsspannung | 3,3V/5V | Betriebsstrom | 140mA |
|---|---|---|---|
| Betriebsmodus | TCP/UDP | Baudrate | 300bps ~ 921,6Kbps |
| UART TTL | 3,3V / 5V kompatibel | Abmessungen | 74,54 × 21,00(mm) |
| Betriebstemperatur | -40℃ ~ 85℃ | Lagerbedingungen | -55℃ ~ 125℃ |
An Bord befindlicher weiblicher Stiftleistenanschluss zum direkten Anbringen an Raspberry Pi Pico Breakout-Key-Pins, zur Verwendung mit anderen Host-Boards
- UART 2 Verbindungsanzeige
- UART 1 Verbindungsanzeige
- CH9121 Betriebsstatusanzeige
- Stromversorgungsanzeige
- CH9121 Treiberchip
- AMS1117-3.3V Stromversorgungs-IC
- RT9193-18GB Stromversorgungs-IC
- Ethernet-Anschluss
- Schnittstellen-Pin-Konfigurationsjumper
Vier Betriebsmodi: TCP CLIENT, TCP SERVER, UDP CLIENT, UDP SERVER
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Lieferumfang
- Pico-ETH-CH9121 x1
