EVK407I, STM32F4 Entwicklungsplatine

Übersicht

EVK407I ist ein STM32-Entwicklungsboard, das aus einem Hauptplatine und einer MCU-Grundplatine XCore407I besteht.

Ausstattung der Hauptplatine

1. Steckverbinder für MCU-Grundplatine
2. MCU-Pin-Expander
3. JTAG/SWD-Schnittstelle, zum Debuggen/Programmieren
4. LCD-Schnittstelle, zum Anschluss eines Touchscreen-LCD
5. USB-Anschluss, USB-zu-UART
6. 5V-DC-Buchse
7. PL2303TA, Onboard-USB-zu-UART-Controller
8. PL2303-Jumper
9. User-LED-Jumper
10. Joystick-Jumper
11. 12-MHz-Kristall, Takt für PL2303
12. User-LEDs, praktisch zur Anzeige des I/O-Status und/oder des Programmierlaufs
13. UART-LEDs, UART TX/RX-Anzeige
14. Joystick

Ausstattung der MCU-Grundplatine

1. STM32F407IGT6: der leistungsstarke STM32-MCU mit folgenden Merkmalen:
   • Core: Cortex-M4 32-Bit RISC
   • Merkmal: vollständige Reihe an Single-Cycle-DSP-Befehlen
   • Betriebshäufigkeit: 168MHz, 210 DMIPS/1,25 DMIPS/MHz
   • Betriebsspannung: 1,8V-3,6V
   • Gehäuse: LQFP176
   • Speicher: 1024kB Flash, 192+4kB SRAM
   • MCU-Kommunikationsschnittstellen:
     • 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C
     • 1 x FSMC, 1 x SDIO, 2 x CAN
     • 1 x USB 2.0 High-Speed/Full-Speed Device/Host/OTG-Controller mit dediziertem DMA, ULPI und On-Chip Full-Speed-PHY
     • 1 x 10/100 Ethernet MAC
     • 1 x 8 bis 14-Bit parallele Kamera-Schnittstelle
   • AD & DA-Wandler: 3 x AD (12-Bit, 1μs, teilt sich 24 Kanäle); 2 x DA (12-Bit)
   • Debuggen/Programmieren: unterstützt JTAG/SWD (Serial Wire Debug)-Schnittstellen, unterstützt IAP
2. MIC2075-2, Onboard-USB-FS-Stromversorgungsgerät
3. AMS1117-3.3, 3,3V-Spannungsregler
4. K9F1G08U0E, 1G Bit NandFlash
5. DP83848, Ethernet-PHY
6. MIC2075-1, Onboard-USB-HS-Stromversorgungsgerät
7. USB3300, USB-HS-PHY
8. Stromversorgungsschalter, gespeist von 5Vin oder USB-Anschluss
9. Boot-Modus-Schalter, zum Konfigurieren des BOOT0-Pins
10. Stromversorgungsanzeige
11. USB-FS-LED
12. USB-HS-LED
13. Reset-Taste
14. 8-MHz-Kristall, MCU-Takt, ermöglicht den höheren MCU-Betrieb durch Frequenzmultiplikation
15. 24-MHz-Kristall, USB3300-Takt
16. 50-MHz-Kristall, DP83848-Takt
17. 32,768-kHz-Kristall, für internen RTC mit Kalibrierung
18. Ethernet-Anschluss
19. USB-FS-Mini-Anschluss
20. USB-HS-Mini-Anschluss
21. USB-HS-Typ-A-Anschluss
22. MCU-Pin-Expander, VCC, GND und alle freien I/O-Ports sind an Erweiterungssteckern für weitere Erweiterungen zugänglich
23. USB-OTG/HOST-Jumper
24. VREF/VBAT-Jumper
25. Ethernet-I/O-Auswahl-Lötstelle
26. USB-HS-I/O-Auswahl-Lötstelle
27. PDR-Auswahl-Lötstelle: 1,8-3,6V, -40～105℃ ODER 1,7-3,6V, 0～70℃

Fotos

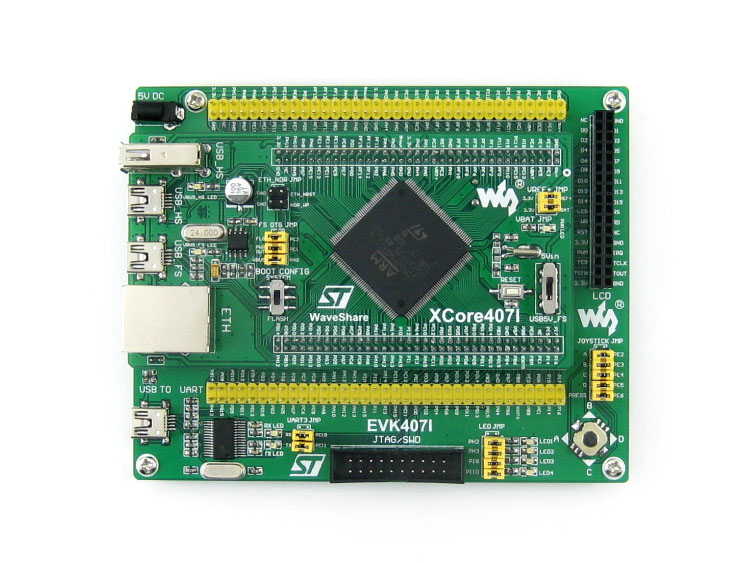

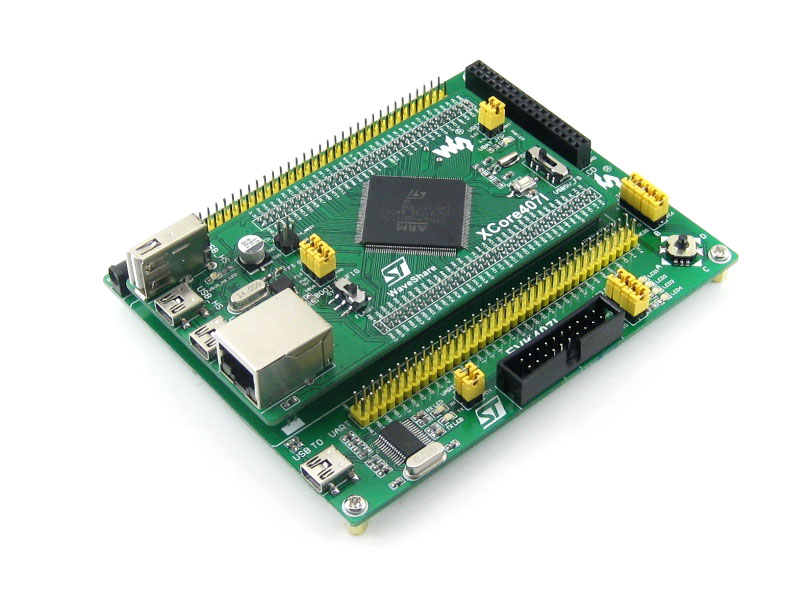

EVK407I-Entwicklungsboard

EVK407I-Entwicklungsboard

EVK407I-Entwicklungsboard Rückansicht

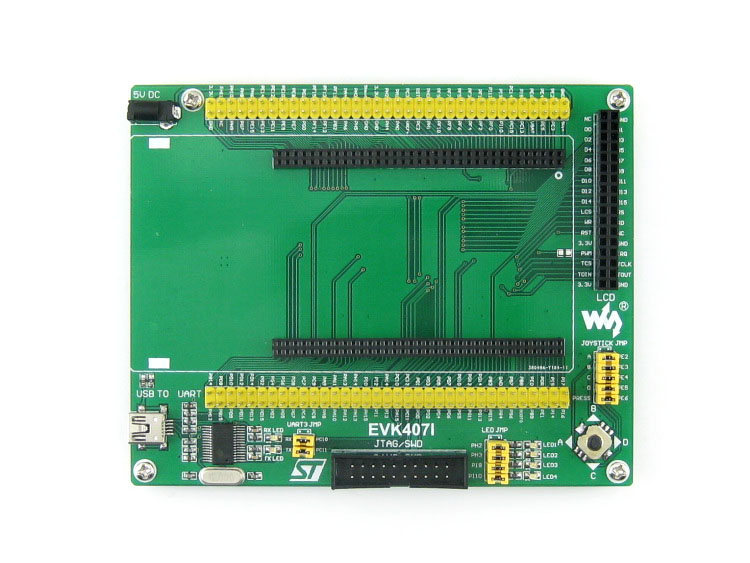

EVK407I-Hauptplatine

MCU-Grundplatine XCore407I

MCU-Grundplatine XCore407I

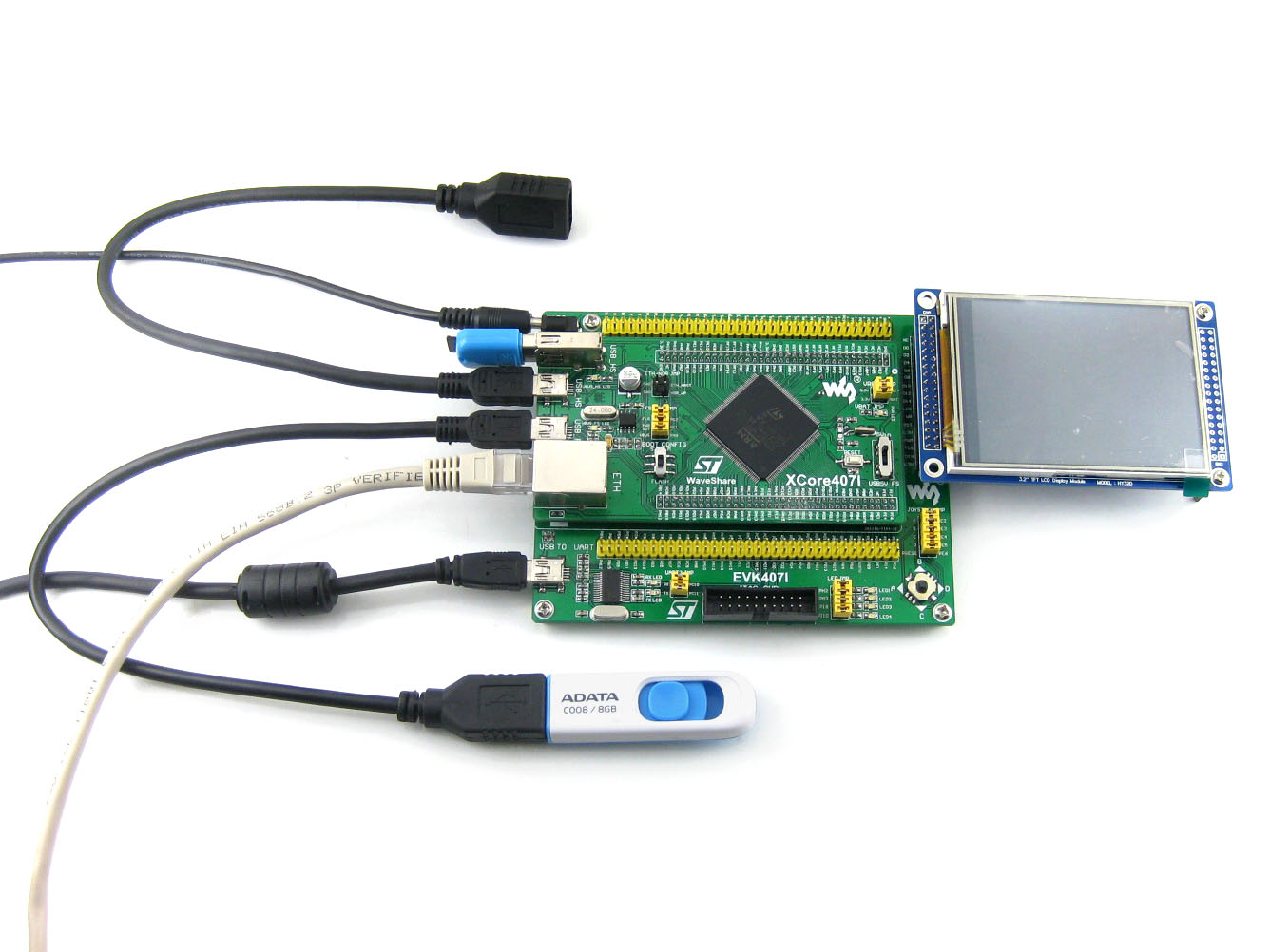

EVK407I-Konnektivität

EVK407I μC/OS-II (Ⅰ)

EVK407I μC/OS-II (Ⅱ)

EVK407I μC/OS-II (Ⅲ)

EVK407I μC/OS-II (Ⅳ)

JTAG/SWD-Schnittstellen

Abbildung 1 und 2 zeigen die Stiftbelegungen der JTAG/SWD-Schnittstelle

Abbildung 1. JTAG-Steckerbelegung

Abbildung 2. SWD-Steckerbelegung

Entwicklungsressourcen

• Verwandte Software (KEIL usw.)
• Beispiele in C
• Schaltplan (PDF)
• Entwicklungsdokumentationen

Wiki:www.waveshare.com/wiki/EVK407I
