Dual-Gigabit-Ethernet-5G/4G-Basisplatine, entwickelt für Raspberry Pi Compute Module 4
65,44 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL20885
Produktinformationen "Dual-Gigabit-Ethernet-5G/4G-Basisplatine, entwickelt für Raspberry Pi Compute Module 4"
Kurzbeschreibung: Dual-Gigabit-Ethernet-5G/4G-Basisplatine, entwickelt für Raspberry Pi Compute Module 4
Dual-Gigabit-Ethernet-5G/4G-Basisplatine, entwickelt für Raspberry Pi Compute Module 4
Dual-Gigabit-Ethernet-5G/4G-Basisplatine für CM4
geeignet zur Evaluierung des Raspberry Pi CM4 oder zur Integration in Endprodukte
Leistungsstarke Ethernet-Funktion, Unterstützung von 5G/4G-Zellfunk
Kompatibilität mit Kommunikationsmodulen
kompatibel mit Kommunikationsmodulen mit M.2 B KEY-Schnittstelle
Ein zusätzliches Kommunikationsmodul ist erforderlich, um die 5G/4G/3G/2G-Zellfunknetzwerk-Funktion zu aktivieren. Empfohlen: SIM7600G-H-M.2, SIM8202G-M2, SIM8200EA-M2
Technische Daten
| CM4-Sockel | geeignet für alle Varianten des Compute Module 4 |
|---|---|
| Netzwerk | Dual-Gigabit-Ethernet RJ45 |
| M.2 B KEY, zum Anschluss von 5G-/4G-Modulen | |
| Nano-SIM-Kartensteckplatz, unterstützt Standard-Nano-SIM-Karten für 5G/4G/3G/2G-Kommunikation | |
| USB | USB 3.2 Gen1 × 2 |
| Stiftleiste | Raspberry Pi 40PIN GPIO Stiftleiste |
| Display | MIPI DSI-Anschluss (15-poliger 1,0-mm-FPC-Stecker) |
| Kamera | MIPI CSI-2-Anschluss × 2 (15-poliger 1,0-mm-FPC-Stecker) |
| Video | HDMI × 2, unterstützt 4K-Ausgabe mit 30 fps |
| RTC | Echtzeituhr mit Batteriehalter und der Fähigkeit, das Compute Module 4 aufzuwecken |
| Speicher | MicroSD-Kartensteckplatz für Compute Module 4 Lite-Varianten (ohne eMMC) |
| Lüfteranschluss | 5V/12V (12V standardmäßig), ermöglicht Geschwindigkeitsanpassung und -messung |
| Stromeingang | 5V/2,5A |
| Abmessungen | 99,6 × 87,0 mm |
Unterschiede
| CM4-Basisplatine | Anzahl und Spezifikationen der Schnittstellen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PoE | Gigabit-ETH | 40PIN-GPIO | PCIe | USB① | DSI | HDMI | CSI | RTC | Lüfteranschluss | Stromeingang | Eigenschaften | |
 NANO A | √ | 2.0×1 | ×1 | 5V | CM4-Größe | |||||||
 NANO B | ×1 | √ | 2.0×1 | ×1 | ×1 | ×1 | 5V | CM4-Größe | ||||
 NANO C | √ | 2.0×1 | ×1 | ×1 | ×1 | 5V | Eingebaute Kamera | |||||
 mini Base A | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | ×2 | 5V | 5V | Mini-Größe | ||
| mini Base B | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | ×2 | √ | 5V | 5V | Mini-Größe | |
 mini Base C | ×1 | √ | M.2 M | 2.0×2 | ×1 | ×2 | √ | 5V | 5V | Spezieller 40PIN-LCD-Anschluss | ||
 Touchscreen | ×1 | M.2 M | 2.0×4 | ×1 | ×1 | 5V | IPS-Bildschirm | |||||
 Mini Dual Gigabit | ×2 | √ | 2.0×1 | 5V SH1.0 | 5V | Dual-ETH | ||||||
 Binokulare Kamera | ×1 | √ | M.2 M | 2.0×4 | ×2 | 5V | Dual-8-MP-Kameras | |||||
 4CH RS485 | ×1 | 2.0×2 | ×1 | ×2 | ×1 | 5V | 7-36V | Dual-ETH | ||||
 WIFI6 DUAL ETH | ×1 | √ | M.2 E | 2.0×3 | ×1 | ×2 | ×2 | ×1 | 5/12V | 7-36V | WIFI6 Dual-ETH | |
 Dual Gigabit ETH | ×2 | √ | 3.0×3 | ×1 | ×2 | ×2 | √ | 5/12V | 7-36V | |||
 IoT Dual Gigabit ETH | ×2 | √ | 3.0×2 | ×1 | ×2 | ×2 | √ | 5/12V | 5V | 5G/4G-Unterstützung | ||
 IoT Base | √ | ×1 | Gen2×1 | 2.0×2 | ×2 | ×2 | ×2 | √ | 5/12V | 7-36V | 5G/4G-Unterstützung RS232 RS485 ADC | |
 PoE Base (B) | √ | ×1 | √ | Gen2×1 | 2.0×4 | ×2 | ×2 | ×2 | √ | 5/12V | 5V | RS232 RS485 |
 PoE UPS Base | √ | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | ×2 | √ | 5/12V | 7-36V | UPS |
 PoE Base | √ | ×1 | √ | 3.0×4 | ×2 | ×2 | ×2 | √ | 5/12V | 7-36V | ||
 Offiziell von Raspberry Pi | ② | ×1 | √ | Gen2×1 | 2.0×4 | ×2 | ×2 | ×2 | √ | 12V | 12V | |
 Wireless Base | ×1 | M.2 B / Mini-PCIe | 2.0×3 | ×1 | ×1 | √ | 5/12V | 5V oder 7-36V | 5G/4G-Unterstützung RS485 CAN Hutschiene | |||
 UPS Wireless Base | ×1 | M.2 B | 2.0×3 | ×1 | ×1 | √ | 5/12V | 5V oder 7-36V | Mit UPS 5G/4G-Unterstützung RS485 CAN Hutschiene | |||
 NAS Mini-Computer | ×2 | √ | M.2 M×2 / Mini-PCIe | 3.0×2 | ×2 | ×2 | √ | 5V | Dual M.2 M KEY-Steckplätze | |||
 5″ Touchscreen | ② | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | √ | 5/12V | 5V | ||
 7″ All-in-One | ×1 | M.2 M | 2.0×4 | verwendet | ×1 | verwendet | √ | 5/12V verwendet | 7-36V | Touchscreen Kamera Lautsprecher | ||
 13,3″ All-in-One | ×1 | 2.0×2 | 12V | HD-Touchscreen | ||||||||
 13,3″ Magic Mirror | ×1 | 2.0×2 | 12V | HD-Bildschirm, Sprachassistent | ||||||||
| Hinweis | ① USB 3.0 entspricht USB 3.2 Gen1 ② Auf der offiziellen IO-Platine von Raspberry Pi ohne PoE-Schaltung befindet sich nur ein PoE-Anschluss, das bedeutet, dass ein zusätzliches PoE-Modul erforderlich ist, um die PoE-Funktion auf der offiziellen IO-Platine zu aktivieren. Sofern nicht anders angegeben, steht die PoE-Funktion hier für die Integration einer 802.3af-konformen PoE-Schaltung (5V/2,5A). | |||||||||||
Anschluss an Compute Module 4
Standard-CM4-Sockel und farbcodierte Raspberry Pi 40PIN GPIO-Leisten, geeignet für Compute Module 4 Lite/eMMC-Serienmodule
Vielfältige Schnittstellen
Bereitstellung von Schnittstellen einschließlich: ETH/CSI/DSI/RTC/HDMI/Micro SD/USB/M.2 B KEY
Anwendungsbeispiel
geeignet für Raspberry Pi-Projekte, die mehrere Peripheriegeräte erfordern, oder für industrielle Anwendungen
nur zur Referenz, CM4, Display, Kameras und Lüfter sind NICHT enthalten.

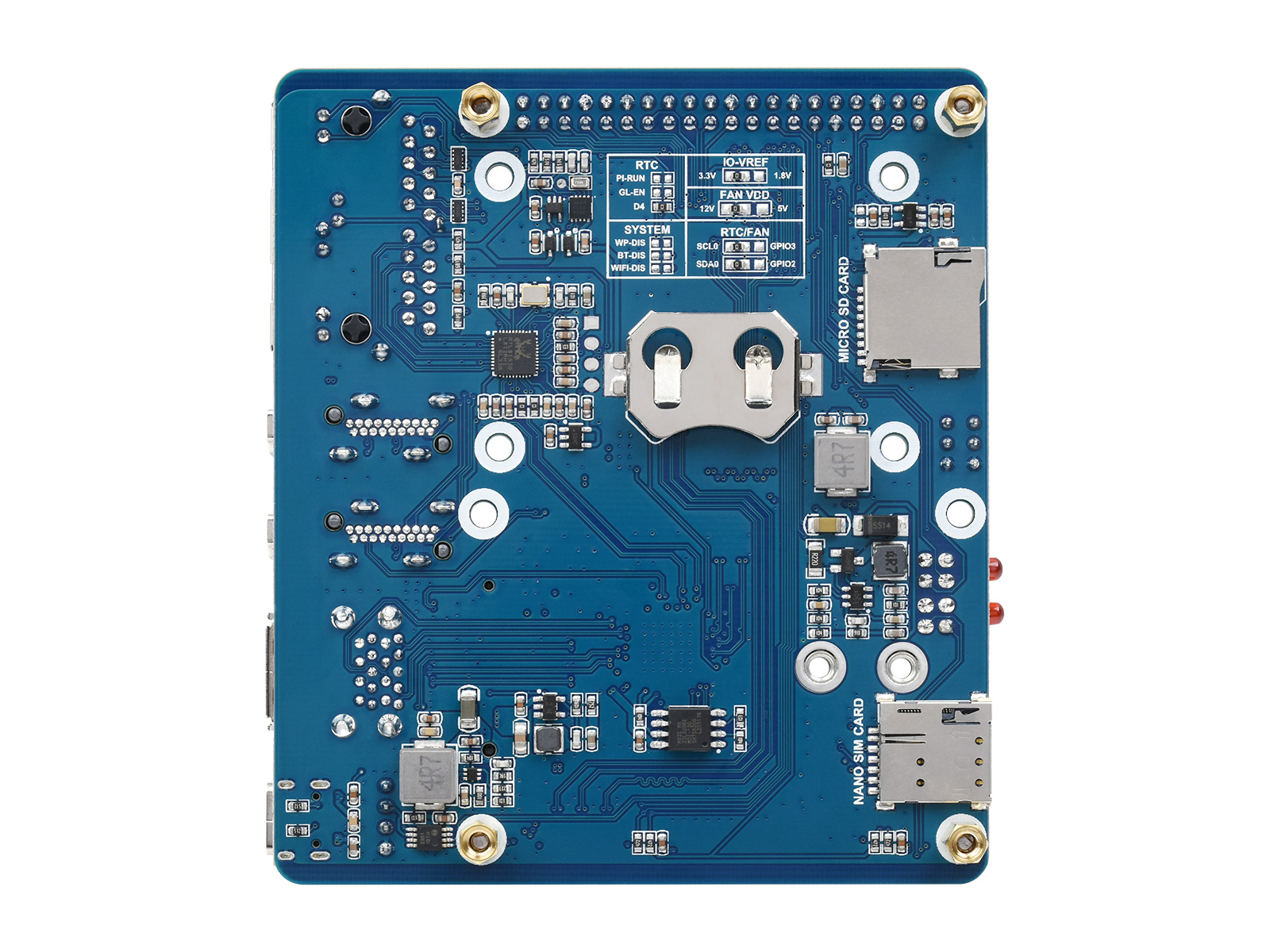

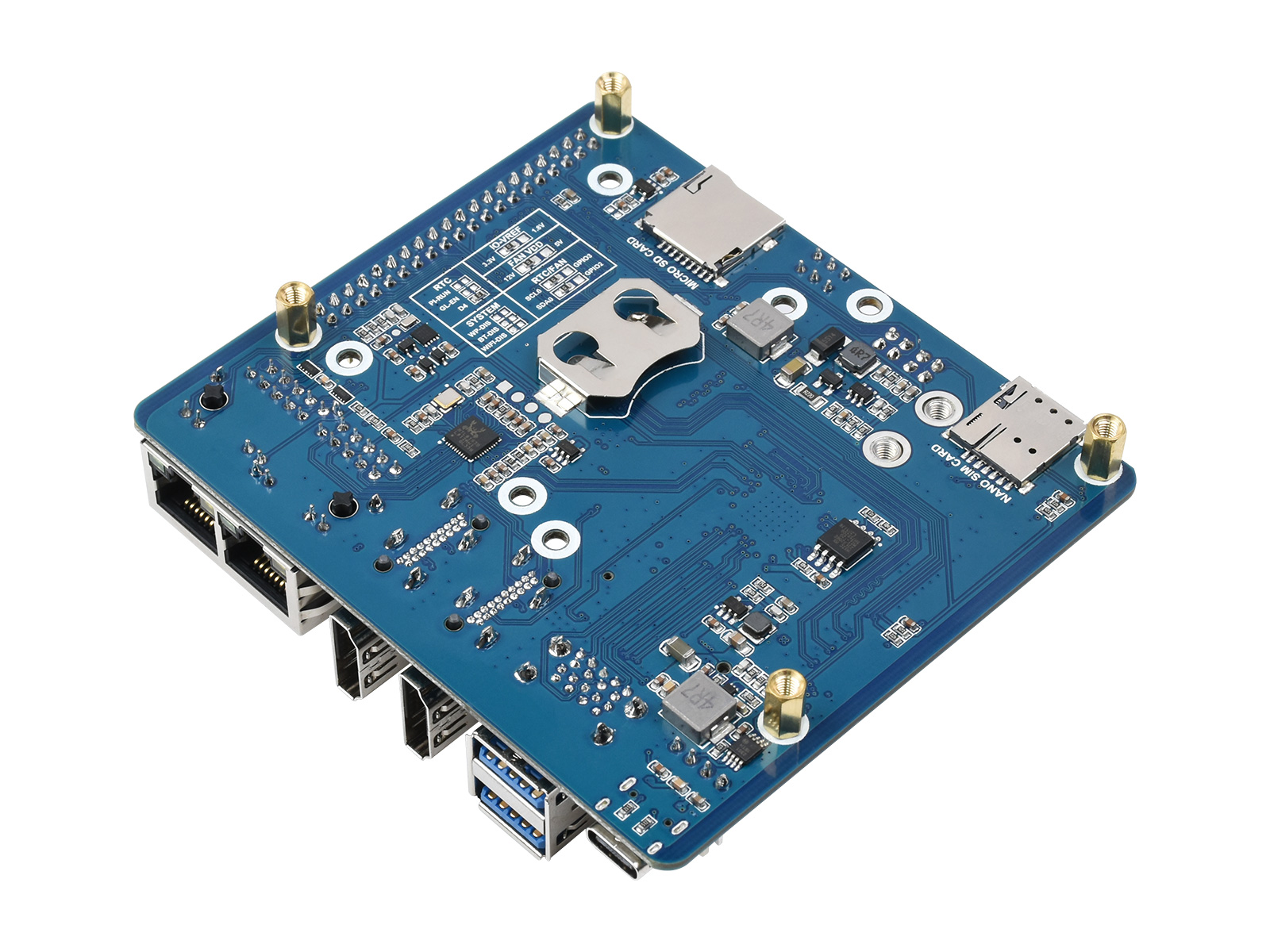

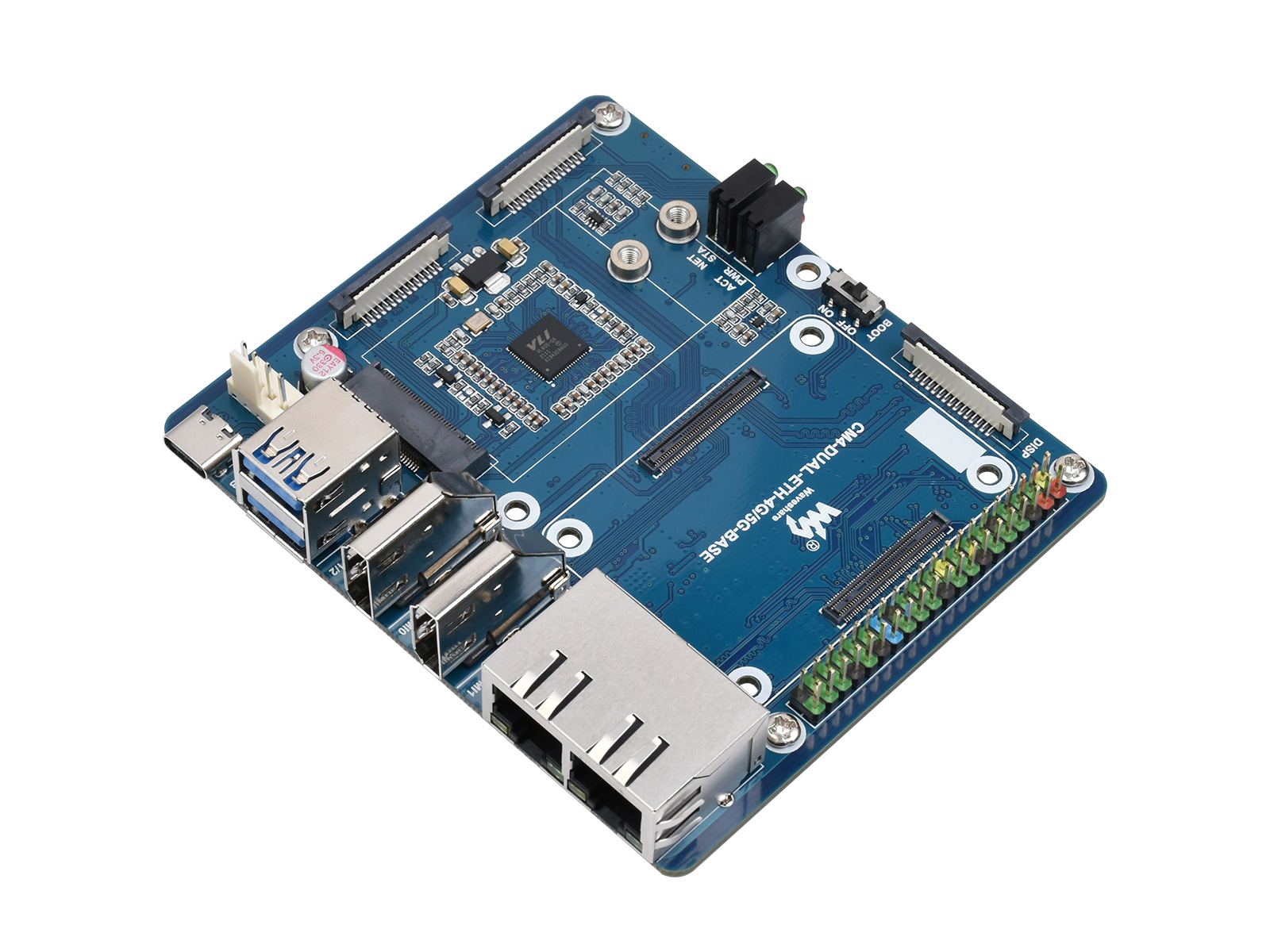

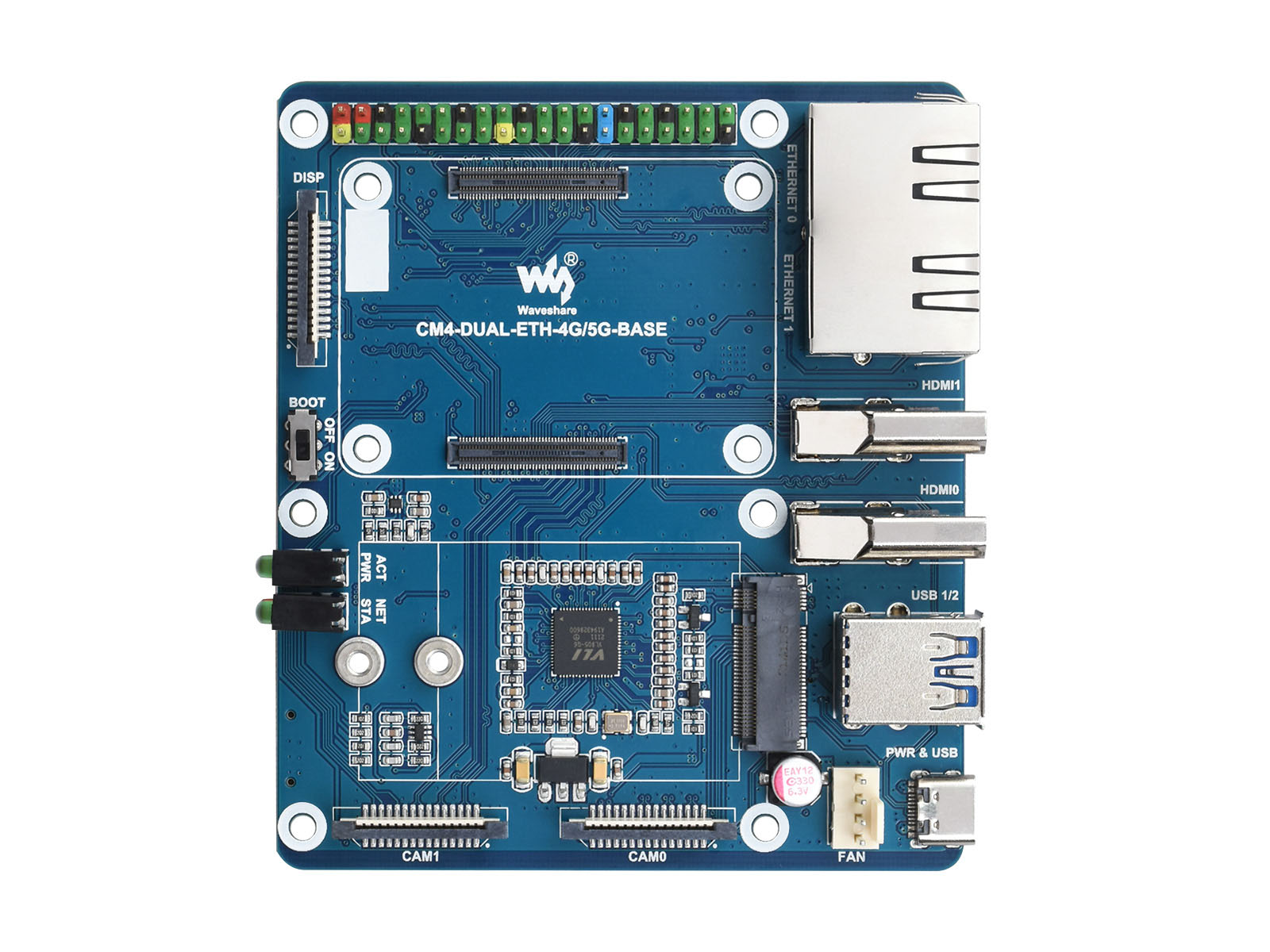

Was ist auf der Platine
- CM4-Sockelgeeignet für alle Varianten des Compute Module 4
- 40PIN GPIO Stiftleistezum Anschluss verschiedener HATs
- Dual RJ45 Gigabit Ethernet10/100/1000M kompatibelETHERNET 0: Original-ETH des CM4ETHERNET 1: USB-erweitertes ETH
- HDMI-Anschluss2x HDMI, unterstützt 4K-Ausgabe mit 30 fps
- USB 3.2-Anschlüsse2x USB 3.2 Gen1, zum Anschluss verschiedener USB-Geräte
- PWR & USBGleichstromversorgung oder USB-Programmieranschluss
- Lüfteranschlusszum Anschluss eines Kühlventilators, ermöglicht Geschwindigkeitsanpassung und -messung
- CAM2x MIPI CSI-Kameraanschlüsse
- 4G/5G-Modul-StatusanzeigeSTA rot: Modul-Ein-/Ausschalter-IndikatorNET grün: Modul-Betriebsstatusanzeige
- CM4-StatusanzeigePWR rot: Raspberry Pi-StromanzeigeACT grün: Raspberry Pi-Betriebsstatusanzeige
- BOOT-AuswahlEIN: CM4 wird über USB-C-Schnittstelle gebootetAUS: CM4 wird von eMMC oder Micro-SD-Karte gebootet
- DISPMIPI DSI-Displayanschluss
- M.2 B KEYunterstützt 4G/5G-Module oder andere Kommunikationsmodule, die den USB-Kanal verwenden
- Nano-SIM-Kartensteckplatzunterstützt Standard-Nano-SIM-Karten für 5G/4G/3G/2G-Kommunikation
- Micro-SD-Kartensteckplatzzum Anschluss einer Micro-SD-Karte mit vorinstalliertem Image (NUR Lite-Variante)
- RTC-Batteriefachunterstützt CR2032-Knopfzelle
- RTC-Interrupt-KonfigurationPI-RUN: CM4 startet bei RTC-Interrupt neuGL-EN: CM4 schaltet sich bei RTC-Interrupt abD4: D4-Pin wird bei RTC-Interrupt ausgelöst (Standard)
- IO-VREF-Auswahllegt den CM4-IO-Logikpegel als 3,3V (Standard) oder 1,8V fest
- Lüfterstromversorgungsauswahlwählt 12V (Standard) oder 5V-Stromversorgung zum Antreiben des Lüfters
- RTC/FAN-I2C-Bus-AuswahlSDA0/SCL0: I2C-10 wird mit CSI/DSI geteilt (Standard)GPIO3/2: I2C-1 wird mit 40PIN-Leiste geteilt
- SystemfunktionskonfigurationBT_DIS: Bluetooth deaktiviert, NUR für CM4 mit AntennenvarianteWiFi_DIS: WiFi deaktiviert, NUR für CM4 mit AntennenvarianteWP_DIS: Boot-Modus-Schalter, NUR zu verwenden, wenn NICHT von eMMC oder SD-Karte gebootet wird
- RTL8153USB-Gigabit-Ethernet-Chip
Außenabmessungen
Ressourcen & Dienste
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Lieferumfang
- CM4-DUAL-ETH-4G-5G-BASE x1
