Dual-Ethernet-Basisplatine für Raspberry Pi CM5, unterstützt 4G-/5G-Modul, Dual-4K-Displayausgänge und Dual-MIPI-Schnittstellen, Onboard-40-Pin-GPIO-Stecker und Dual-USB-3.2-Gen1-Anschlüsse, PoE-Modul-Unterstützung
Produktinformationen "Dual-Ethernet-Basisplatine für Raspberry Pi CM5, unterstützt 4G-/5G-Modul, Dual-4K-Displayausgänge und Dual-MIPI-Schnittstellen, Onboard-40-Pin-GPIO-Stecker und Dual-USB-3.2-Gen1-Anschlüsse, PoE-Modul-Unterstützung"
Entwickelt für Raspberry Pi Compute Module 5
CM5-DUAL-ETH-4G/5G-BASEnur die Basisplatine
CM5-DUAL-ETH-4G/5G-BOX-ABasisplatine + Metallgehäuse + Lüfter + Netzteil
| CM5-Sockel | Geeignet für alle Varianten des Compute Module 5 |
|---|---|
| Netzwerk | 1000M Ethernet RJ45-Anschluss × 1, 2500M Ethernet RJ45-Anschluss × 1 |
| Stecker | Raspberry Pi 40-Pin-GPIO-Leiste |
| USB | USB 3.2 Gen1 × 2 |
| MIPI | 4-Kanal-MIPI-Schnittstelle × 2 (22-Pin-0,5-mm-FFC-Stecker) |
| Video | HDMI-Anschluss × 2, unterstützt Dual-4K-Displayausgänge |
| M.2 | M.2 M-KEY (PCIe Gen2/3 x 1) |
| M.2 (4G / 5G) | M.2 M-KEY, unterstützt den Anschluss von 4G-/5G-Kommunikationsmodulen |
| Speicher | TF-Kartensteckplatz für Compute Module 5 Lite-Varianten (ohne eMMC) |
| Lüfteranschluss | 5V, 4-Pin-JST-SH-PWM-Lüfterstecker |
| Stromeingang | DC-Klinkenstecker mit weitem Spannungsbereich 7V~36V, 5V 5A Type-C-Anschluss |
| Abmessungen | Basisplatine: 99,60 × 87,00 (mm) Gehäuse: 104,80 × 90,00 × 29,70 (mm) |
Überprüfen Sie die Compute Module 5-Varianten
| CM5-Basisplatine | Anzahl und Spezifikationen der Schnittstellen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PoE | Gigabit-ETH | 40PIN-GPIO | PCIe | USB① | MIPI | HDMI | RTC | Lüfteranschluss② | Stromeingang | Eigenschaften | ||
 NANO A | √ | 3.0×1 | ×2 | SH1.0 | √ | 5V | CM5-Größe | |||||
 NANO B | ×1 | √ | 16PIN PCIe | 3.0×1 | ×2 | √ | SH1.0 | √ | 5V | CM5-Größe | ||
 mini Base A | ×1 | √ | 16PIN PCIe | 3.0×22.0×2 | ×2 | ×2 | ML/CR1220 | √ | 5V | Mini-Größe | ||
 mini Base B | ×1 | √ | M.2 M-KEY | 3.0×22.0×2 | ×2 | ×2 | ML/CR1220 | √ | 5V | Mini-Größe, Onboard-EEPROM und Verschlüsselungschip | ||
 Mini Dual Gigabit | ×2 | √ | 3.0×1 | SH1.0 | √ | 5V | Dual-ETH | |||||
 Dual ETH A | 1G ×1 2.5G ×1 | √ | M.2 M-KEY | 3.0×12.0×2 | ×2 | ×2 | ML/CR1220 | √ | 7V~36V | Dual-ETH, Onboard-EEPROM und Verschlüsselungschip | ||
 Dual ETH B | 1G ×1 2.5G ×1 | √ | M.2 M-KEY | 3.0×12.0×1 | ×2 | ×1 | SH1.0 | √ | 5V | Dual-ETH-Anschlüsse | ||
 Dual ETH 4G/5G | 1G ×1 2.5G ×1 | √ | M.2 M-KEY | 3.0×2 | ×2 | ×2 | ML/CR1220 | √ | 7V~36V | Dual-ETH und 4G/5G-Unterstützung | ||
 PoE Base | √ | ×1 | √ | M.2 M-KEY | 3.0×22.0×2 | ×2 | ×2 | ML/CR1220 | √ | 5V | USB×4 | |
 Offiziell von Raspberry Pi | ③ | ×1 | √ | M.2 M-KEY | 3.0×2 | ×2 | ×2 | ML/CR1220 | √ | 5V | Offizielle IO-Basisplatine | |
 IPCBOX-CM5 | 1G ×1 2.5G ×1 | M.2 M-KEY | 3.0×12.0×3 | ×1 | SH1.0 | √ | 7V~36V | Dual-ETH, 4G/5G-Unterstützung, RS485/RS232, Verschlüsselungschip, EEPROM, CAN, digitale Eingänge, digitale Ausgänge, Audio, Summer | ||||
 CM5 Dual ETH Multifunktion | 1G ×1 2.5G ×1 | M.2 M-KEY | 3.0×12.0×2 | ×2 | ×1 | SH1.0 | √ | 7V~36V | Dual-ETH, 4G/5G-Unterstützung, RS485, Verschlüsselungschip, digitaler Eingang, Relais und Summer | |||
| Hinweis | ① USB 3.0 entspricht USB 3.2 Gen1. ② Sofern nicht anders angegeben, ist der Lüfteranschluss normalerweise ein JST-SH-Typ-Stecker. ③ Auf der offiziellen IO-Platine von Raspberry Pi befindet sich nur ein PoE-Anschluss ohne PoE-Schaltung, was bedeutet, dass ein zusätzliches PoE-Modul erforderlich ist, um die PoE-Funktion auf der offiziellen IO-Platine zu aktivieren. Sofern nicht anders angegeben, steht die PoE-Funktion hier für die Integration einer 802.3af-konformen PoE-Schaltung (5V/2,5A). | |||||||||||

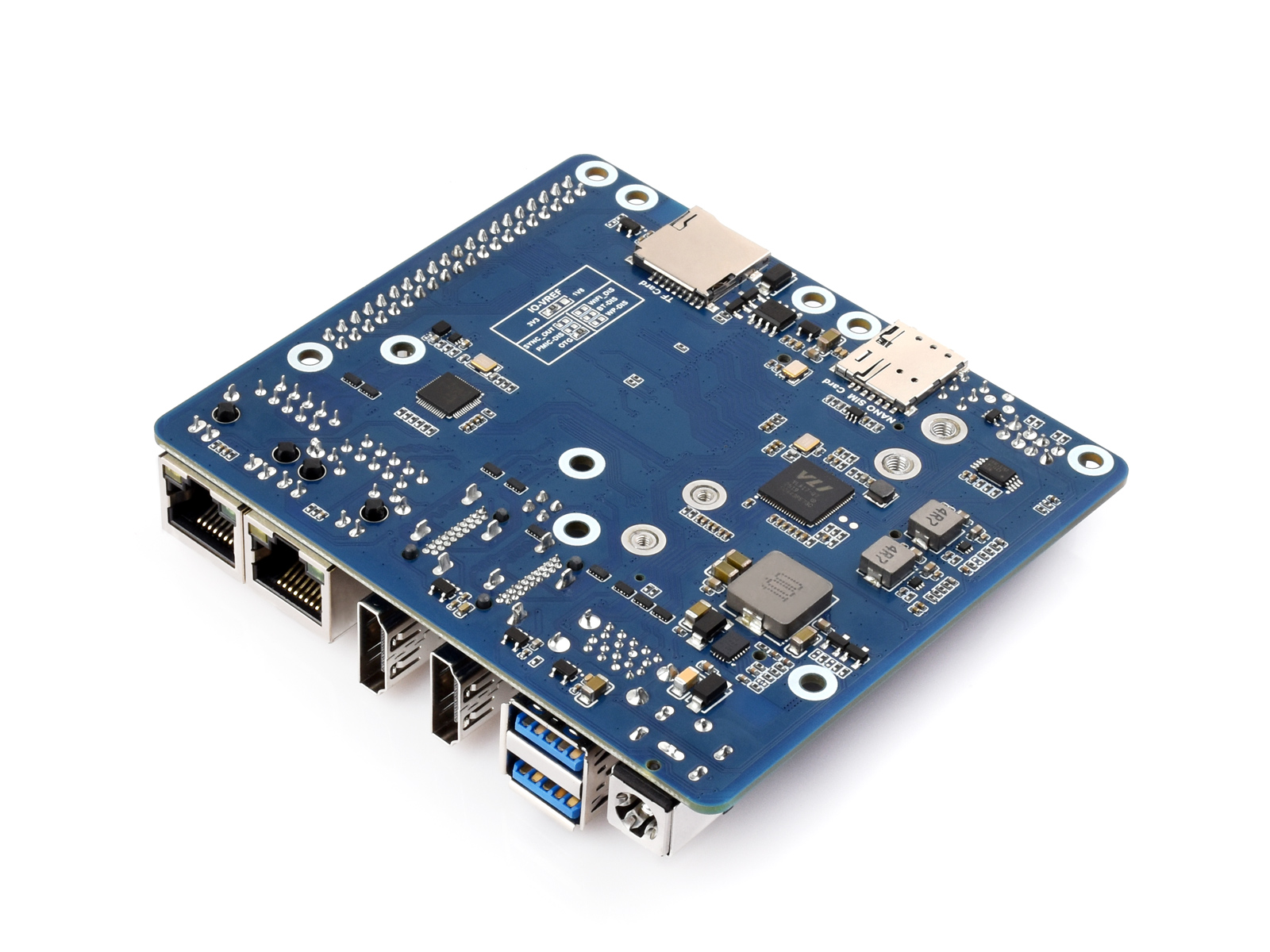

Standard-CM5-Sockel und farbcodierte Raspberry Pi 40-Pin-GPIO-Leisten, geeignet für Compute Module 5 Lite / eMMC-Serienversionen
* Nur zur Referenz, bitte beziehen Sie sich auf den Paketinhalt für die detaillierte Teileliste
Kompatibel mit Kommunikationsmodulen mit M.2 B-KEY-Schnittstelle
* Ein zusätzliches Kommunikationsmodul ist erforderlich, um die Mobilfunknetzfunktion 5G/4G/3G/2G zu aktivieren, empfohlen: SIM7600G-H-M.2, SIM8200EA-M2 und SIM8262E-M2.
Schnellere Lese-/Schreibgeschwindigkeit im Vergleich zum TF-Kartenschlitz des Raspberry Pi, verbessert die Lese-/Schreibeffizienz des Systems oder der Dateien erheblich, unterstützt das Booten des Pi5 von einem NVME-Flash-Laufwerk
* Nur zur Referenz, bitte beziehen Sie sich auf den Paketinhalt für die detaillierte Teileliste
* Unterstützt nur NVMe-Protokoll-Flash-Laufwerke.
Verfügt über mehrere Schnittstellen, einschließlich ETH / MIPI / HDMI / Micro SD / USB / M.2 B-KEY / M-KEY, für einfache Bedienung
Jeder Ausschnitt ist vollständig mit dem Anschluss ausgerichtet
Kommt mit Lüfter, kombiniert mit Luftstromöffnungen, bessere Wärmeableitung
* Nur zur Referenz, bitte beziehen Sie sich auf den Paketinhalt für die detaillierte Teileliste
Montagelöcher an zwei Seiten, praktisch für die Montage. Auf der Rückseite vorgesehene Hutschienen-Bügel-Montagelöcher für die Hutschienen-Montage
* Nur zur Referenz, der Hutschienen-Bügel ist nicht enthalten, bitte separat kaufen, falls erforderlich

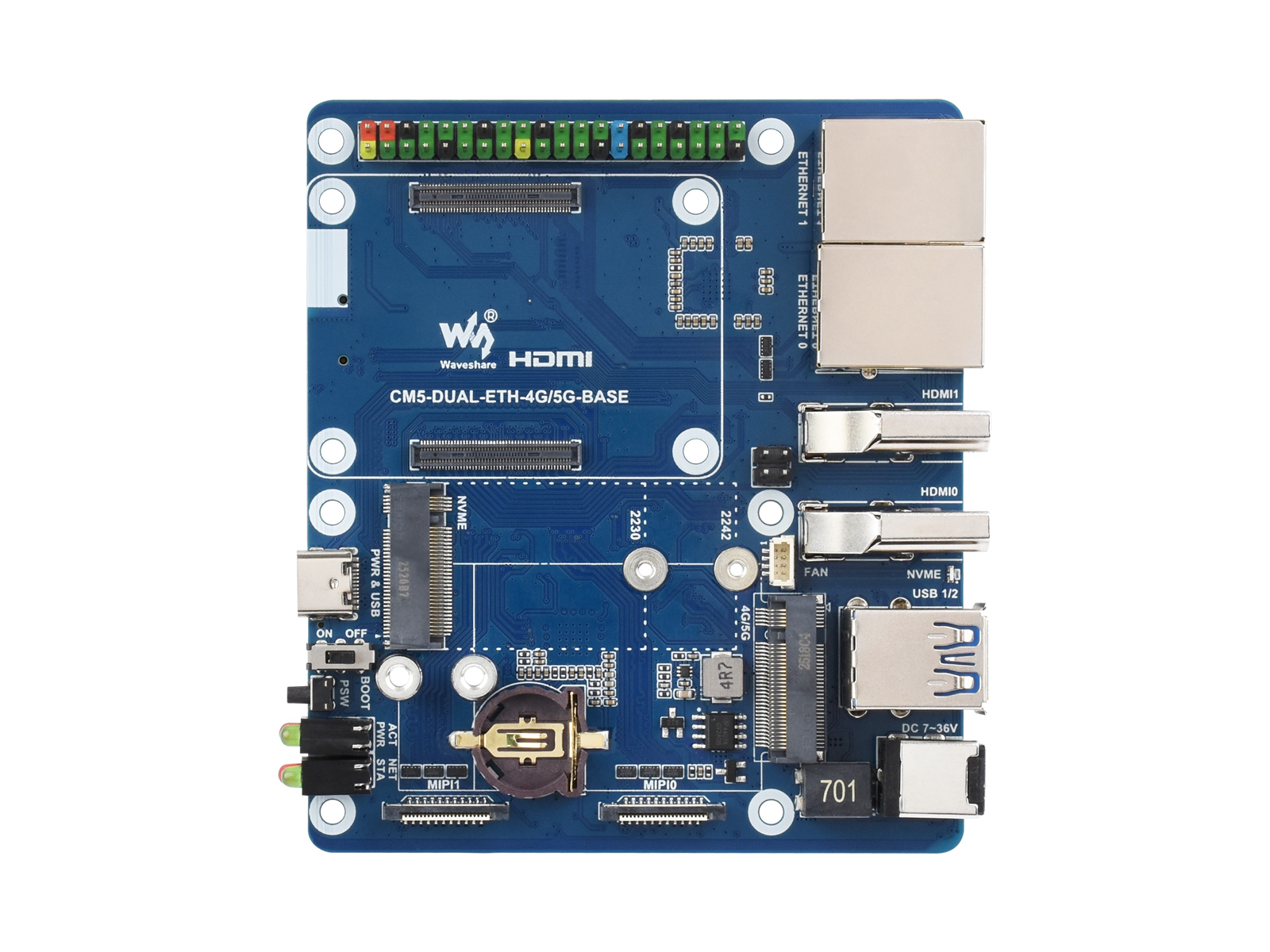

- CM5-Sockelgeeignet für alle Varianten des Compute Module 5
- 40-Pin-GPIO-Leistegeeignet zum Anschluss verschiedener HAT-/HAT+-Module
- M.2 M-KEYunterstützt 2242 / 2230 NVMe-Flash-Laufwerke oder KI-Module
- Programmierungwird für eMMC-Brennen oder USB OTG verwendet
- BOOT-SchalterSchalter auf EIN: Brennmodus, Schalter auf AUS: Normaler Systemstartmodus
- PSW-EinschalttasteLanges Drücken zum Erzwingen des Ausschaltens, kurzes Drücken zum sanften Ausschalten oder Einschalten
- Systemanzeigen
- M.2 M-KEY-Statusanzeigen
- RTC-Batteriefachunterstützt CR/ML 1220 Knopfzelle
- Dual-MIPI-Schnittstellenzum Anschluss von DSI-Displays oder CSI-Kameras
- DC-NetzanschlussDC 5,5 2,1 Klinkenstecker, unterstützt DC 7V ~ 36V Stromversorgung
- M.2 B-KEYunterstützt den Anschluss von 4G/5G-Kommunikationsmodulen
- Dual-USB-3.2-Gen1-AnschlüsseUSB 3.2 Gen1 Type-A-Anschlüsse, bis zu 5 Gbit/s
- FAN-Anschlusszum Anschluss von Lüftern, 5V, 4-Pin-JST-SH-PWM-Lüfterstecker
- M.2 M-KEY-Statusanzeigeblinkt kontinuierlich, wenn NVMe-Laufwerk liest/schreibt
- Dual-HDMI-Anschlüsseunterstützt Dual-4K-Ausgänge
- PoE-Anschlusszum Anschluss von PoE-Modulen, unterstützt PoE-Stromversorgung über 1000M-Ethernet-Anschluss unter Verwendung eines PoE-Switches
- 1000M-Ethernet-RJ45-Anschlussunterstützt 10M / 100M / 1000M-Netzwerkverbindungen
- 2500M-Ethernet-RJ45-Anschlussunterstützt 10M / 100M / 1000M / 2500M-Netzwerkverbindungen
- USB-zu-2500M-Ethernet-Chip

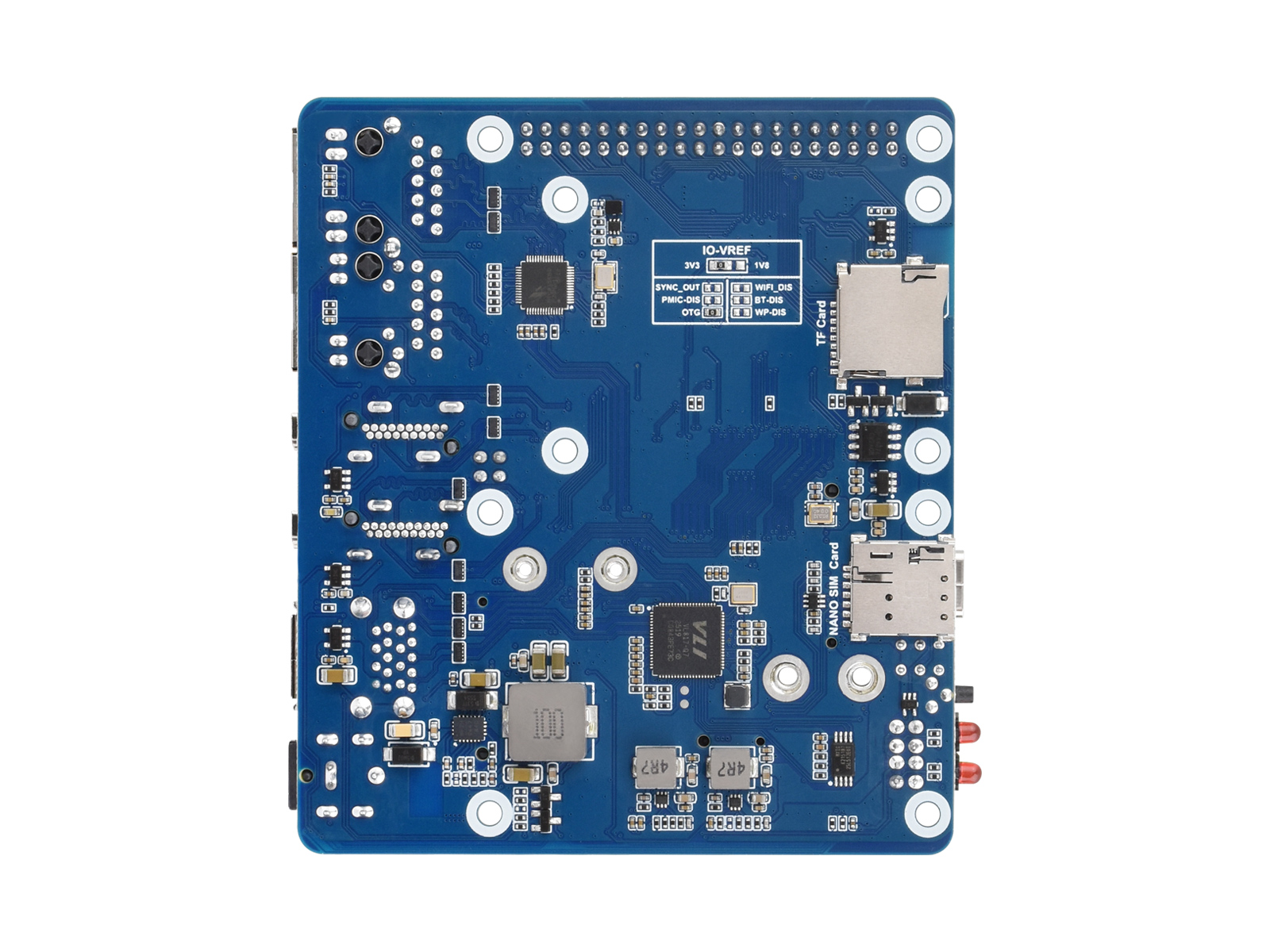

- IO-VREF-AuswahlCM5-IO-Logikpegel: 3,3V (Standard) oder 1,8V
- Andere FunktionspinsHardware-Deaktivierungsfunktion, Schreibschutz und Chip-Adressauswahl
- TF-Kartenschlitzzum Anschluss einer TF-Karte mit vorinstalliertem Image (NUR Lite-Variante)
- NANO-SIM-Kartenschlitz
- USB3.0-HUB
Geeignet für Raspberry Pi-Anwendungen in der Fernkommunikation oder anderen industriellen Situationen
* Nur zur Referenz, das Display und Kameramodul sind nicht enthalten, bitte separat kaufen, falls erforderlich
- Aufgerüsteter Prozessor BCM2712, Quad-Core-Cortex-A76-64-Bit-SoC, leistungsstärkere Leistung
- Mehr RAM-Optionen (2GB / 4GB / 8GB / 16GB)
- Mehr eMMC-Flash-Optionen (0GB (Lite) / 8GB / 16GB / 32GB / 64GB)
- Schnellerer eMMC-Flash-Speicher, bis zu 200 Mbit/s Datenrate
- Optionales zertifiziertes Funkmodul, unterstützt entweder PCB-Trace-Antenne oder externe Antenne, besser geeignet für industrielle Anwendungen
- Verwendet B-zu-B-Stecker, maximale Kompatibilität mit Compute Module 4
- Onboard-Gigabit-Ethernet-PHY unterstützt IEEE1588, geeignet für Netzwerk-Anwendungen
- Onboard-PCIe-Gen-2-x1-Schnittstelle, ermöglicht den Anschluss weiterer nützlicher Module
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Lieferumfang
CM5-DUAL-ETH-4G/5G-BASE
- CM5-DUAL-ETH-4G/5G-BASE x1
- Schraubenpackung x1
CM5-DUAL-ETH-4G/5G-BOX-A
- CM5-DUAL-ETH-4G/5G-BASE x1
- Metallgehäuse (obere und untere Boxen)
- CM5-FAN-4010-5V x1
- OPTIONEN 12V 4A Netzteil x1
- Gummistopfen 4STK x1
- Schraubenpackung x1
