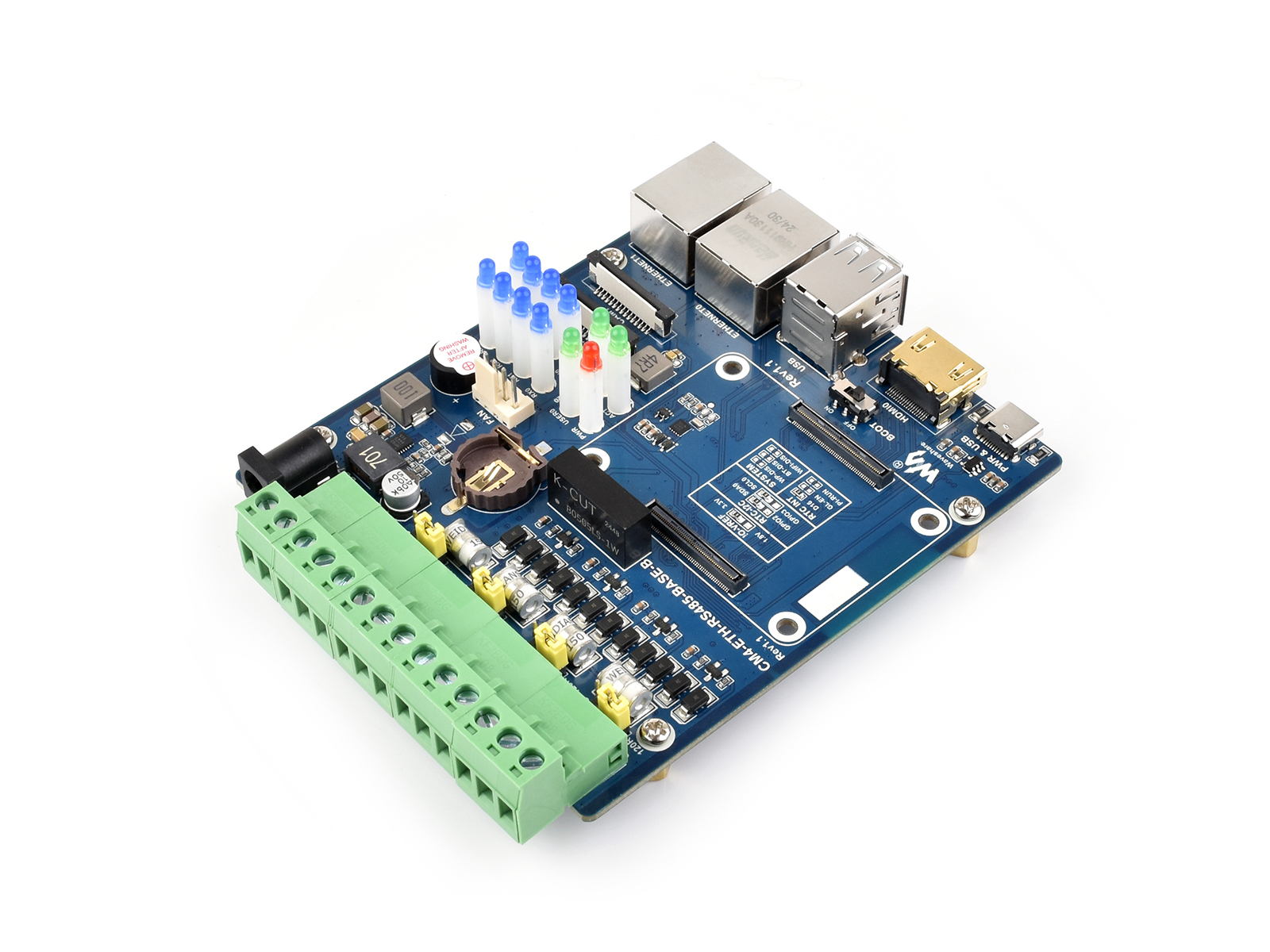

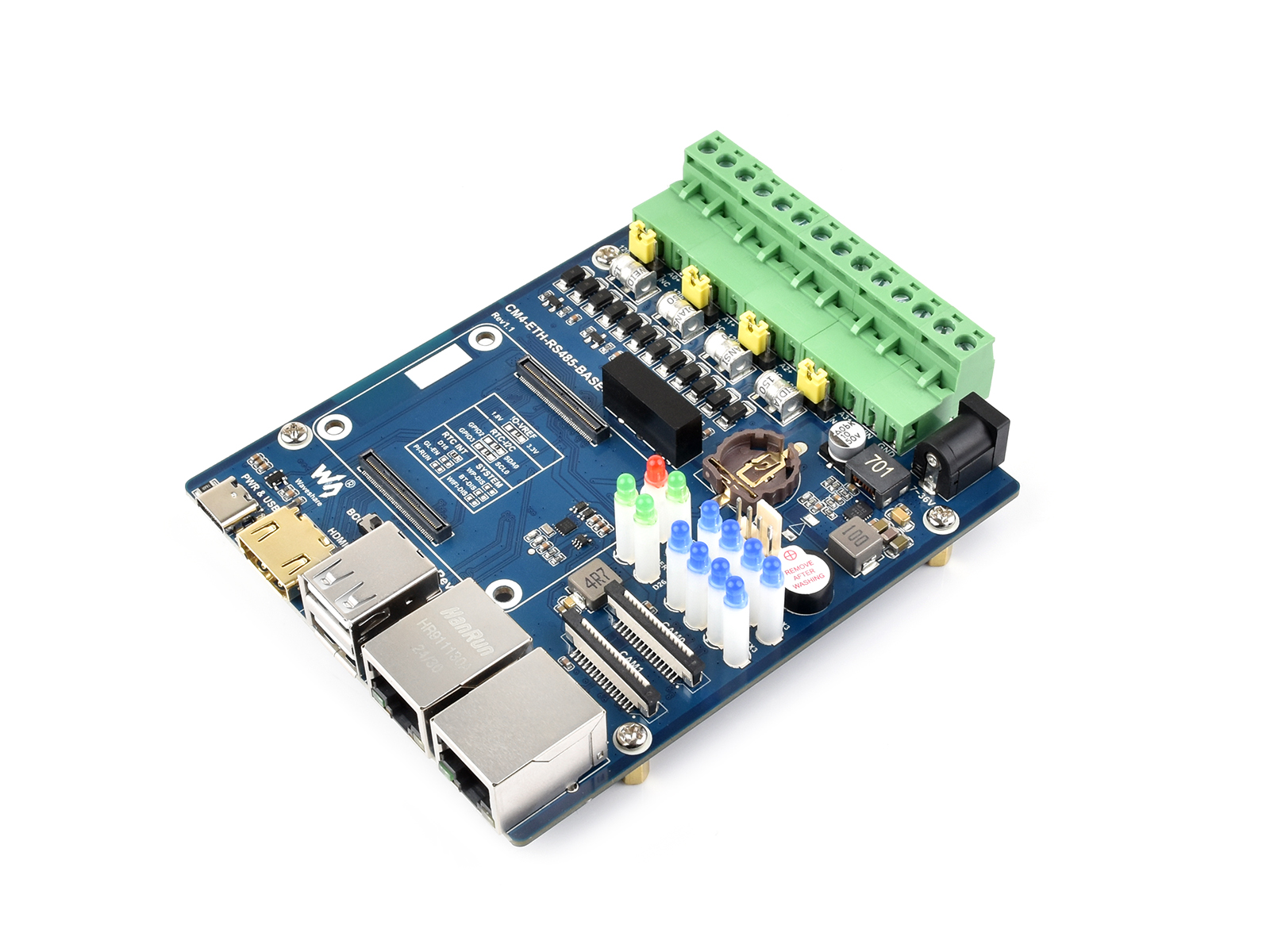

Dual-ETH-Quad-RS485-Basisplatine (B) für Raspberry Pi Compute Module 4, Gigabit-Ethernet, 4CH isoliertes RS485
69,01 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL21666
Produktinformationen "Dual-ETH-Quad-RS485-Basisplatine (B) für Raspberry Pi Compute Module 4, Gigabit-Ethernet, 4CH isoliertes RS485"
Kurzbeschreibung: Dual-ETH-Quad-RS485-Baseboard (B) für Raspberry Pi Compute Module 4, Gigabit-Ethernet, 4CH isoliertes RS485, USB 2.0
Dual-ETH-Quad-RS485-Baseboard (B) für Raspberry Pi Compute Module 4, Gigabit-Ethernet, 4CH isoliertes RS485, USB 2.0
Dual-ETH-Quad-RS485-Baseboard für CM4
Entwickelt für Raspberry Pi Compute Module 4
Spezifikationen
| CM4-Sockel | geeignet für alle Varianten des Compute Module 4 |
|---|---|
| Netzwerk | Gigabit-Ethernet-RJ45-Anschluss, 100M-Ethernet-RJ45-Anschluss |
| Anschluss | Isoliertes RS485 × 4, Schraubklemme für Stromversorgung × 1 |
| USB | USB 2.0 Typ A × 2 |
| Kamera | MIPI-CSI-2-Anschluss × 2 (15-poliger 1,0-mm-FPC-Anschluss) |
| Video | HDMI-Anschluss × 1, unterstützt 4K-Ausgabe mit 30 fps |
| RTC | Echtzeituhr mit Batteriehalterung und der Fähigkeit, das Compute Module 4 zu wecken |
| Speicher | MicroSD-Kartensteckplatz für Compute Module 4 Lite (ohne eMMC) Varianten |
| Lüfteranschluss | ermöglicht Drehzahlregelung, 5 V |
| Indikator | Stromversorgungsanzeige × 1, CM4-Statusanzeige × 1, Benutzer-LED × 2, RS485-Kommunikationsanzeige × 8 |
| Stromeingang | 7–36 V |
| Abmessungen | 93,6 × 108,8 mm |
Verbindung mit Compute Module 4
Standard-CM4-Sockel und geeignet für alle Varianten des Compute Module 4
Weitere Schnittstellen
Verschiedene Schnittstellen einschließlich: Dual-ETH / RS485 / CSI / FAN / HDMI / Micro-SD / USB
Anwendungsbeispiele
Geeignet für Raspberry Pi-Anwendungen, die eine Mehrkanal-RS485-Kommunikation oder andere industrielle Kontexte erfordern
nur zur Referenz, CM4, Display und Kameras sind NICHT enthalten.

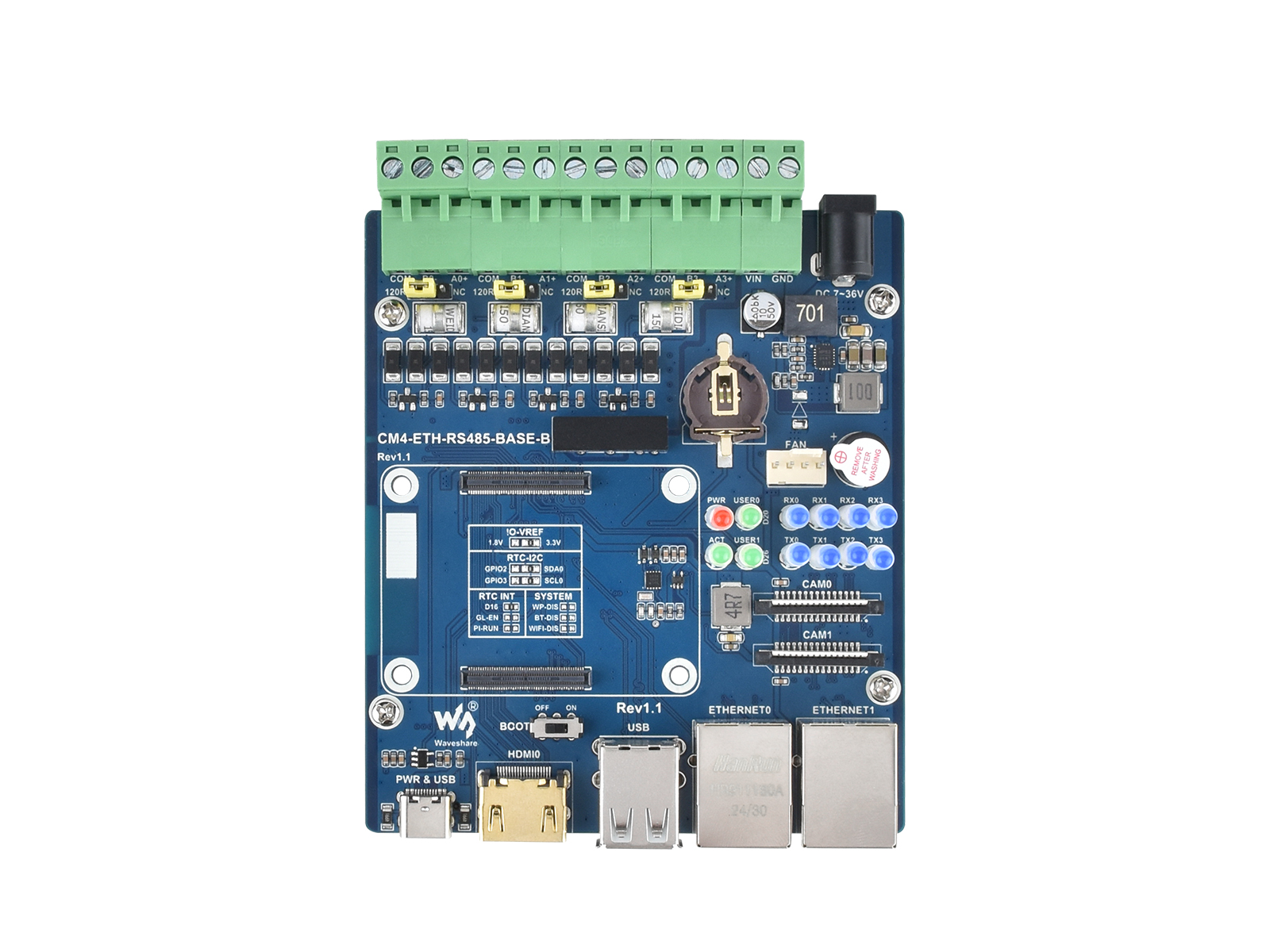

Was ist auf der Platine
- CM4-Sockel geeignet für alle Varianten des Compute Module 4
- IO-VREF Legen Sie den CM4-IO-Logikpegel als 3,3 V (Standard) oder 1,8 V fest
- RTC-12C: I2C-Busauswahl für RTC Kann SDA0 & SCLO (Standard) oder GPIO2 & GPIO3 wählen
- RTC INT: RTC-Interrupt-Pin-Auswahl D16: Verwenden Sie GPIO16, um das Interrupt-Signal bei RTC-Unterbrechung zu empfangen (Standard) GL-EN: CM4-Stromausfall bei RTC-Unterbrechung PI-RUN: CM4 wird bei RTC-Unterbrechung neu gestartet
- SYSTEM: Systemfunktionskonfiguration WP-DIS: Verhindert das Überschreiben des EEPROM BT-DIS: Deaktiviert die Bluetooth-Funktion, NUR für CM4 mit Antennenvariante WIFI-DIS: Deaktiviert die WiFi-Funktion, NUR für CM4 mit Antennenvariante
- Boot EIN: CM4 wird von der USB-C-Schnittstelle gebootetAUS: CM4 wird von eMMC oder Micro-SD-Karte gebootet
- PWR & USB Wenn der BOOT-Schalter auf „EIN“ steht, kann er als USB-Programmierungs- oder DC-Stromversorgungsanschluss verwendet werden Wenn der BOOT-Schalter auf „AUS“ steht, wird er nur als DC-Stromversorgungsanschluss verwendet
- HDMI0 HDMI-Anschluss, unterstützt 4K-Ausgabe mit 30 fps
- USB 2x USB 2.0, zum Anschließen verschiedener USB-Geräte
- ETHERNET0 Originaler Gigabit-RJ45-ETH des CM4
- ETHERNET1 USB-erweitertes 100M-ETH
- CAM0 & CAM1 2x MIPI-CSI-Kameraanschlüsse
- Buzzer GPIO22-Steuerung
- FAN 4-poliger FAN-Anschluss, unterstützt nur 5V-FAN, ermöglicht PWM-Drehzahlregelung (GPIO18-Steuerung, Drehzahlmessung wird nicht unterstützt)
- RTC-Batteriehalterung Unterstützt CR1220-Knopfzelle
- RS485 TX/RX-Anzeige TXn: TX-Anzeige für Kanal n RXn: RX-Anzeige für Kanal n
- Benutzer-LED USER0: GPIO20-Steuerung USER1: GPIO26-Steuerung
- PWR Raspberry Pi-Stromversorgungsanzeige
- ACT Raspberry Pi-Arbeitsstatusanzeige
- DC 7~36V DC-Stromversorgungs-Schnittstelle
- Stromeingangsklemme DC-Stromversorgungsanschluss, unterstützt 7~36V breiten Eingangsspannungsbereich
- RS485-Anschluss 4x isolierter RS485-Anschluss mit einem Abstand von 5,08 mm
- Jumper Jumper zur Auswahl des 120R-Ausgleichswiderstands
- RS485-Betriebsmodus-Auswahl Vollautomatisch: automatischer Modus, einfach für die Programmbedienung, aber die Lastkapazität ist schwachHalbautomatisch: halbautomatischer Modus, der manuelles TX/RX-Schalten erfordert, mit hoher Zuverlässigkeit und starker Lastkapazität
- Verschlüsselungschip ATSHA204-Verschlüsselungschip, bietet mehrere Verschlüsselungen, um Datensicherheit und Zuverlässigkeit zu gewährleisten

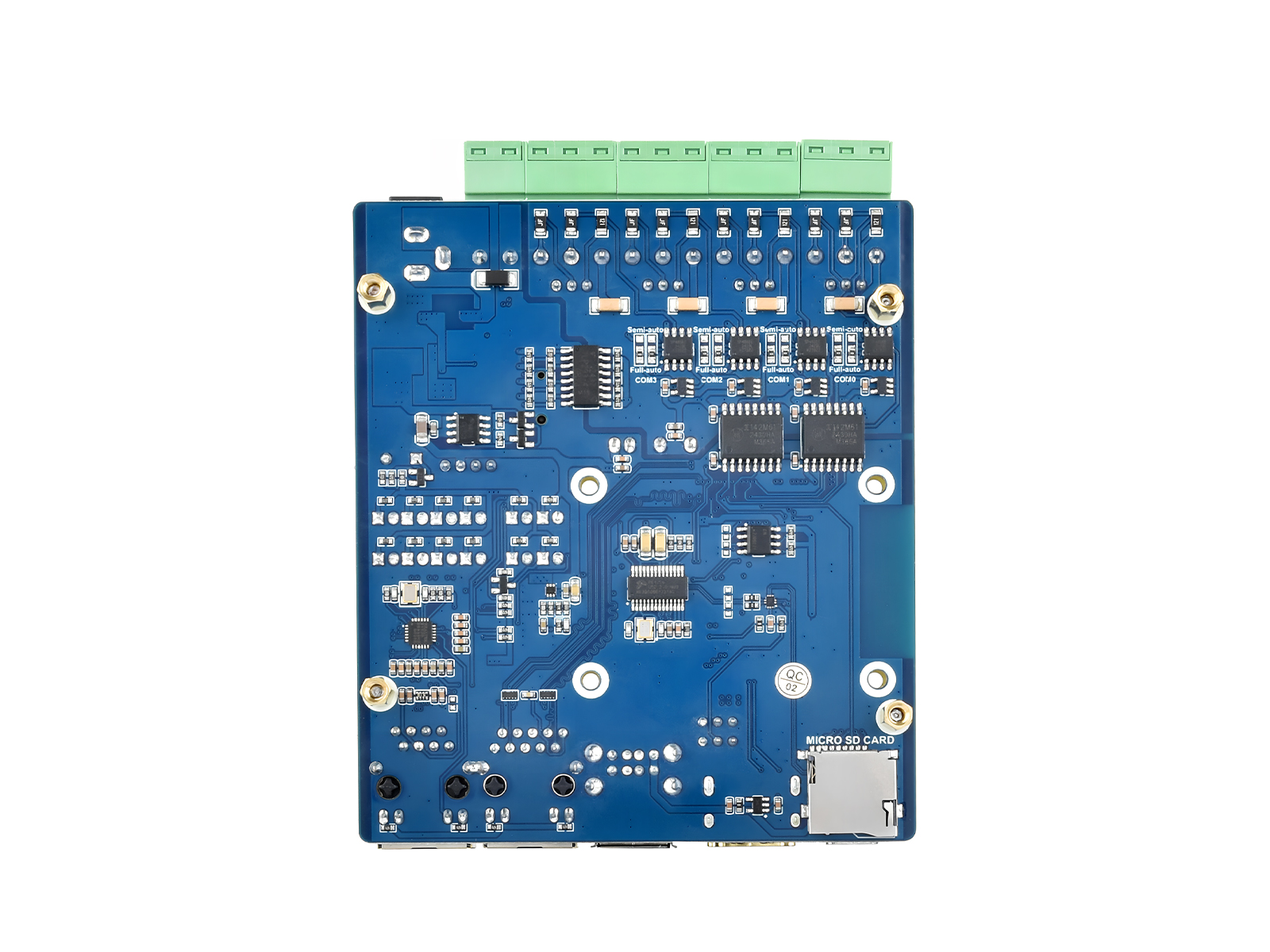

- Micro-SD-Kartensteckplatz zum Anschließen einer Micro-SD-Karte mit vorinstalliertem Image (NUR Lite-Variante)
Umrisßmaße
Was sind die Unterschiede
| CM4-Baseboard | Anzahl und Spezifikationen der Schnittstellen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PoE | Gigabit ETH | 40PIN GPIO | PCIe | USB① | DSI | HDMI | CSI | RTC | Lüfter Anschluss | Strom Eingang | Eigenschaften | |
 NANO A | √ | 2.0×1 | ×1 | 5V | CM4-Größe | |||||||
 NANO B | ×1 | √ | 2.0×1 | ×1 | ×1 | ×1 | 5V | CM4-Größe | ||||
 NANO C | √ | 2.0×1 | ×1 | ×1 | ×1 | 5V | Onboard-Kamera | |||||
 mini Base A | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | ×2 | 5V | 5V | Mini-Größe | ||
| mini Base B | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | ×2 | √ | 5V | 5V | Mini-Größe | |
 mini Base C | ×1 | √ | M.2 M | 2.0×2 | ×1 | ×2 | √ | 5V | 5V | Spezieller 40PIN-LCD-Anschluss | ||
 Touchscreen | ×1 | M.2 M | 2.0×4 | ×1 | ×1 | 5V | IPS-Bildschirm | |||||
 Mini Dual Gigabit | ×2 | √ | 2.0×1 | 5V SH1.0 | 5V | Dual-ETH | ||||||
 Binokulare Kamera | ×1 | √ | M.2 M | 2.0×4 | ×2 | 5V | Dual-8MP-Kameras | |||||
 4CH RS485 | ×1 | 2.0×2 | ×1 | ×2 | ×1 | 5V | 7-36V | Dual-ETH | ||||
 WIFI6 DUAL ETH | ×1 | √ | M.2 E | 2.0×3 | ×1 | ×2 | ×2 | ×1 | 5/12V | 7-36V | WIFI6 Dual-ETH | |
 Dual Gigabit ETH | ×2 | √ | 3.0×3 | ×1 | ×2 | ×2 | √ | 5/12V | 7-36V | |||
 IoT Dual Gigabit ETH | ×2 | √ | 3.0×2 | ×1 | ×2 | ×2 | √ | 5/12V | 5V | 5G/4G-Unterstützung | ||
 IoT Base | √ | ×1 | Gen2×1 | 2.0×2 | ×2 | ×2 | ×2 | √ | 5/12V | 7-36V | 5G/4G-UnterstützungRS232RS485ADC | |
 PoE Base (B) | √ | ×1 | √ | Gen2×1 | 2.0×4 | ×2 | ×2 | ×2 | √ | 5/12V | 5V | RS232RS485 |
 PoE UPS Base | √ | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | ×2 | √ | 5/12V | 7-36V | UPS |
 PoE Base | √ | ×1 | √ | 3.0×4 | ×2 | ×2 | ×2 | √ | 5/12V | 7-36V | ||
 Offiziell von Raspberry Pi | ② | ×1 | √ | Gen2×1 | 2.0×4 | ×2 | ×2 | ×2 | √ | 12V | 12V | |
 Drahtlose Base | ×1 | M.2 B / Mini-PCIe | 2.0×3 | ×1 | ×1 | √ | 5/12V | 5V oder 7-36V | 5G/4G-Unterstützung RS485 CAN Hutschiene | |||
 UPS Drahtlose Base | ×1 | M.2 B | 2.0×3 | ×1 | ×1 | √ | 5/12V | 5V oder 7-36V | Mit UPS 5G/4G-Unterstützung RS485 CAN Hutschiene | |||
 NAS Mini-Computer | ×2 | √ | M.2 M×2/ Mini-PCIe | 3.0×2 | ×2 | ×2 | √ | 5V | Dual-M.2-M-KEY-Steckplätze | |||
 5″ Touchscreen | ② | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | √ | 5/12V | 5V | ||
 7″ All-in-One | ×1 | M.2 M | 2.0×4 | verwendet | ×1 | verwendet | √ | 5/12V verwendet | 7-36V | Touchscreen Kamera Lautsprecher | ||
 13,3″ All-in-One | ×1 | 2.0×2 | 12V | HD-Touchscreen | ||||||||
 13,3″ Magic Mirror | ×1 | 2.0×2 | 12V | HD-Bildschirm, Sprachassistent | ||||||||
| Hinweis | ① USB 3.0 ist gleichbedeutend mit USB 3.2 Gen1 ② Auf dem offiziellen IO-Board von Raspberry Pi ohne PoE-Schaltung befindet sich nur ein PoE-Anschluss, das bedeutet, dass ein zusätzliches PoE-Modul erforderlich ist, um die PoE-Funktion auf dem offiziellen IO-Board zu aktivieren. Sofern nicht anders angegeben, steht die PoE-Funktion hier für die Integration einer 802.3af-konformen PoE-Schaltung (5V/2,5A). | |||||||||||
Ressourcen & Dienste
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Lieferumfang
- CM4-ETH-RS485-BASE-B x1
