Produktinformationen "Dual-ETH-Minicomputer für Raspberry Pi Compute Module 4 (NICHT enthalten), Gigabit-Ethernet, 4CH isoliertes RS485"

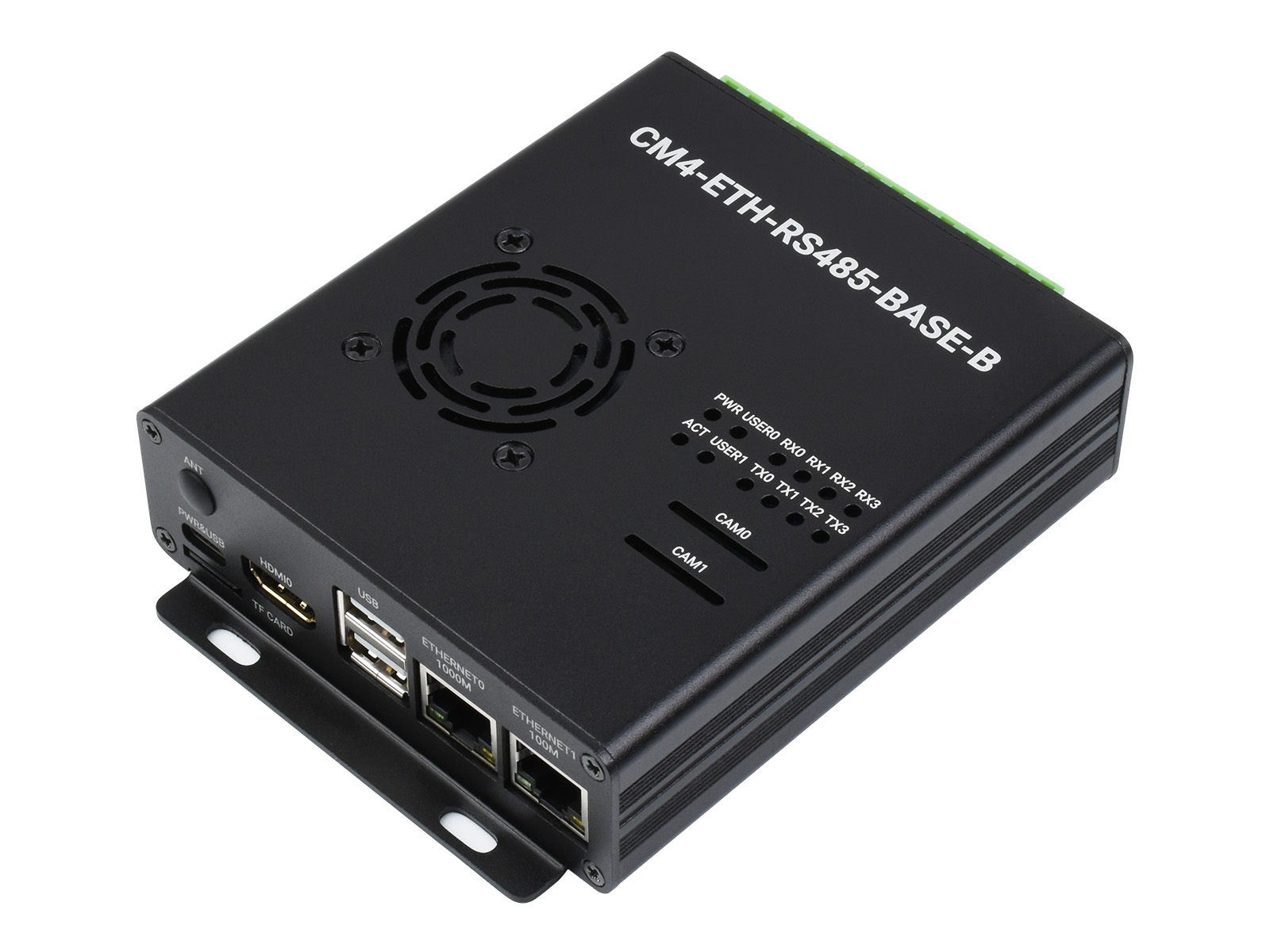

Dualer ETH Mini-Computer für Raspberry Pi Compute Module 4 (NICHT enthalten), Gigabit-Ethernet, 4CH isoliertes RS485, USB2.0
Dualer ETH Quad RS485 Computer auf Basis von CM4

Entwickelt für Raspberry Pi Compute Module 4

Waveshare Dual ETH Quad RS485 Erweiterungsplatine im Inneren

Erleichtert den Aufbau Ihres eigenen Raspberry Pi CM4 Mini-PCs

nur zur Referenz, CM4 ist NICHT enthalten.
Spezifikationen
CM4-Sockelgeeignet für alle Varianten des Compute Module 4
NetzwerkGigabit-Ethernet RJ45-Anschluss, 100M-Ethernet RJ45-Anschluss
USBUSB 2.0 Typ A × 2

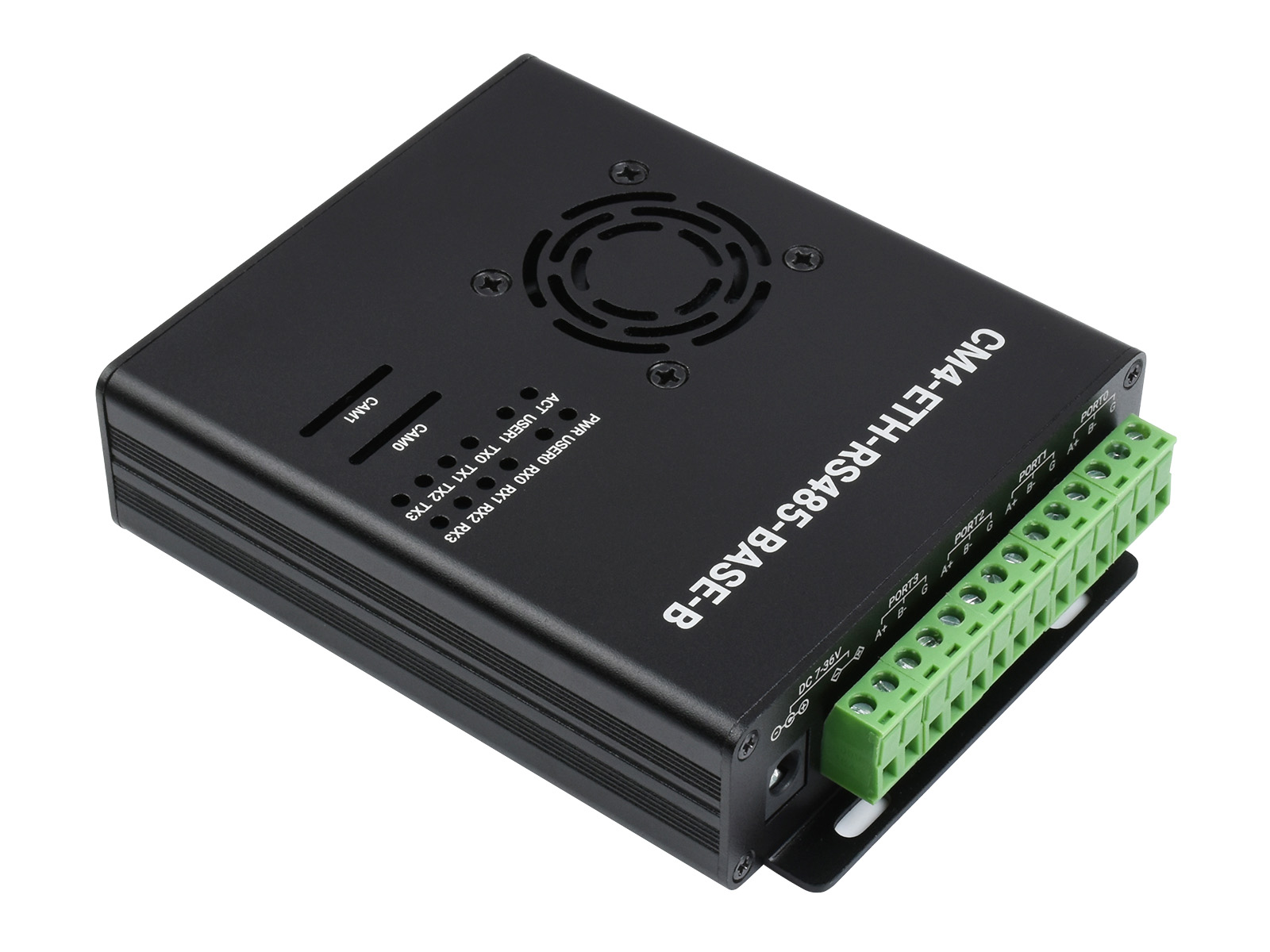

AnschlussIsoliertes RS485 × 4, Stromschraubklemme × 1
KameraMIPI CSI-2-Anschluss × 2 (15poliger 1,0mm FPC-Anschluss)
VideoHDMI-Anschluss × 1, unterstützt 4K 30fps-Ausgabe
RTCEchtzeituhr mit Batteriehalterung und Fähigkeit, das Compute Module 4 zu wecken
SpeicherMicroSD-Kartensteckplatz für Compute Module 4 Lite (ohne eMMC) Varianten
Lüfteranschlussermöglicht Geschwindigkeitsanpassung, 5V

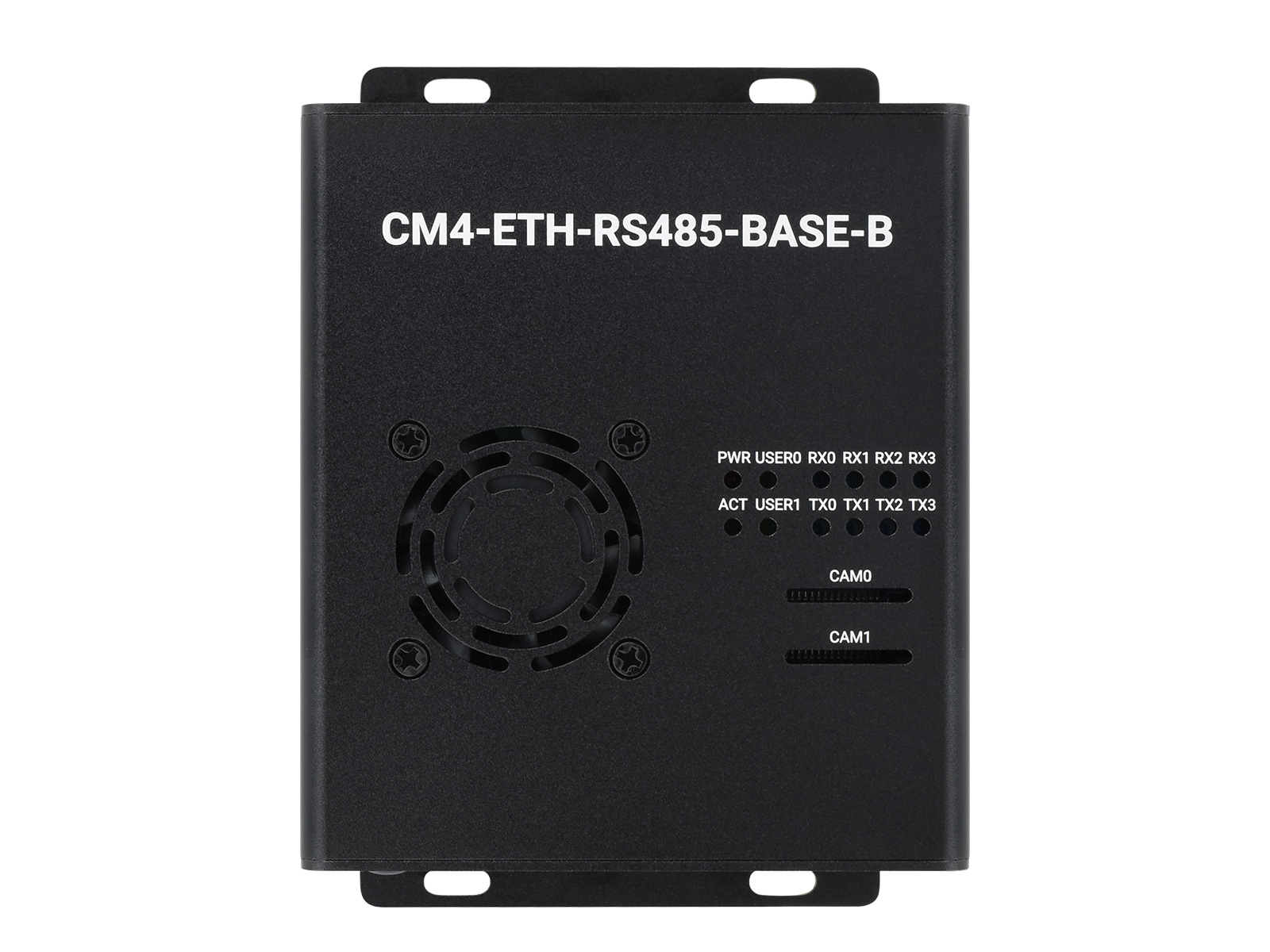

AnzeigeStromanzeige × 1, CM4-Statusanzeige × 1, Benutzer-LED × 2, RS485-Kommunikationsanzeige × 8
Stromeingang7-36V
Abmessungen123 × 98 × 32mm
Weitere Schnittstellen
Präzise Ausschnitte mit klaren Beschriftungen

Jeder Ausschnitt ist vollständig mit dem Anschluss ausgerichtet

Kühlventilator enthalten

Wird mit Kühlventilator geliefert, kombiniert mit Luftstromöffnung für bessere Wärmeableitung

Wandmontage-Unterstützung

Montagelöcher an zwei Seiten, praktisch für die Montage

Anwendungsbeispiele

Geeignet für Raspberry Pi-Anwendungen, die Mehrkanal-RS485-Kommunikation oder andere industrielle Kontexte erfordern

nur zur Referenz, Display, Kameras und Antenne sind NICHT enthalten.
Außenabmessungen
Was sind die Unterschiede
CM4-BasisplatineAnzahl und Spezifikationen der Schnittstellen
PoEGigabit ETH40PIN GPIOPCIeUSB①DSIHDMICSIRTCLüfter AnschlussStrom EingangEigenschaften
CM4-NANO-A-10.png NANO A√2.0×1×15VCM4-Größe
CM4-NANO-B-10.png NANO B×1√2.0×1×1×1×15VCM4-Größe
CM4-NANO-C-10.png NANO C√2.0×1×1×1×15VEingebaute Kamera
CM4-IO-BASE-B-10.png mini Base A×1√M.2 M2.0×4×1×2×25V5VMini-Größe
CM4-IO-BASE-B-10.png mini Base B×1√M.2 M2.0×4×1×2×2√5V5VMini-Größe
CM4-IO-BASE-C-10.png mini Base C×1√M.2 M2.0×2×1×2√5V5VSpezieller 40PIN LCD-Anschluss
CM4-DISP-BASE-2.8A-10.png Touchscreen×1M.2 M2.0×4×1×15VIPS-Bildschirm
CM4-DUAL-ETH-MINI-10.png Mini Dual Gigabit×2√2.0×15V SH1.05Vdual ETH
CM4-DUAL-CAMERA-BASE-10.png Binokulare Kamera×1√M.2 M2.0×4×25Vdual 8MP Kameras
CM4-ETH-RS485-BASE-B-10.png 4CH RS485×12.0×2×1×2×15V7-36Vdual ETH
CM4-DUAL-ETH-WIFI6-BASE-10.png WIFI6 DUAL ETH×1√M.2 E2.0×3×1×2×2×15/12V7-36VWIFI6 dual ETH
CM4-DUAL-ETH-BASE-10.png Dual Gigabit ETH×2√3.0×3×1×2×2√5/12V7-36V
CM4-DUAL-ETH-4G-5G-BASE-10.png IoT Dual Gigabit ETH×2√3.0×2×1×2×2√5/12V5V5G/4G Unterstützung
Compute-Module-4-PoE-4G-Board-10.png IoT Basis√×1Gen2×12.0×2×2×2×2√5/12V7-36V5G/4G UnterstützungRS232RS485ADC
Compute-Module-4-PoE-Board-B-10.png PoE Basis (B)√×1√Gen2×12.0×4×2×2×2√5/12V5VRS232RS485
CM4-POE-UPS-BASE-10.png PoE UPS Basis√×1√M.2 M2.0×4×1×2×2√5/12V7-36VUPS
Compute-Module-4-PoE-Board-10.png PoE Basis√×1√3.0×4×2×2×2√5/12V7-36V
Compute-Module-4-IO-Board-10.png Offiziell von Raspberry Pi②×1√Gen2×12.0×4×2×2×2√12V12V
CM4-IO-WIRELESS-BASE-10.png Drahtlose Basis×1M.2 B / Mini-PCIe2.0×3×1×1√5/12V5V oder 7-36V5G/4G Unterstützung RS485 CAN Hutschiene
CM4-IO-WIRELESS-BASE-B-10.png UPS Drahtlose Basis×1M.2 B2.0×3×1×1√5/12V5V oder 7-36VMit UPS 5G/4G Unterstützung RS485 CAN Hutschiene
CM4-NVME-NAS-BOX-10.png NAS Mini-Computer×2√M.2 M×2/ Mini-PCIe3.0×2×2×2√5Vdual M.2 M KEY Steckplätze
CM4-DISP-BASE-5A-10.png 5″ Touchscreen②×1√M.2 M2.0×4×1×2√5/12V5V
CM4-DISP-BASE-7A-BOX-10.png 7″ All-in-One×1M.2 M2.0×4verwendet×1verwendet√5/12V verwendet7-36VTouchscreen Kamera Lautsprecher
13.3inch-PiPad-C4-10.png 13,3″ All-in-One×12.0×212VHD-Touchscreen
13.3inch-Magic-Mirror-C4-10.png 13,3″ Magic Mirror×12.0×212VHD-Bildschirm, Sprachassistent
Hinweis① USB 3.0 ist gleichbedeutend mit USB 3.2 Gen1 ② Es gibt nur einen PoE-Anschluss auf der offiziellen IO-Platine von Raspberry Pi ohne PoE-Schaltung, das bedeutet, dass ein zusätzliches PoE-Modul erforderlich ist, um die PoE-Funktion auf der offiziellen IO-Platine zu aktivieren. Sofern nicht anders angegeben, steht die PoE-Funktion hier für die Integration einer 802.3af-konformen PoE-Schaltung (5V/2,5A).
Ressourcen & Dienste

* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.

Lieferumfang

  1. CM4-ETH-RS485-BASE-B x1
  2. Metalldose (oben und unten) x1
  3. Lüfter x1
  4. OPTIONEN12V 2A Netzteil x1
  5. Schraubendreher x1
  6. Gummistopfen für Antennenanschluss x1
  7. Schraubenpackung x1
