Produktinformationen "DC-Motor-Treibermodul für Raspberry Pi Pico, Ansteuerung von bis zu 4x DC-Motoren"
Kurzbeschreibung: DC-Motortreibermodul für Raspberry Pi Pico, Ansteuerung von bis zu 4x DC-Motoren

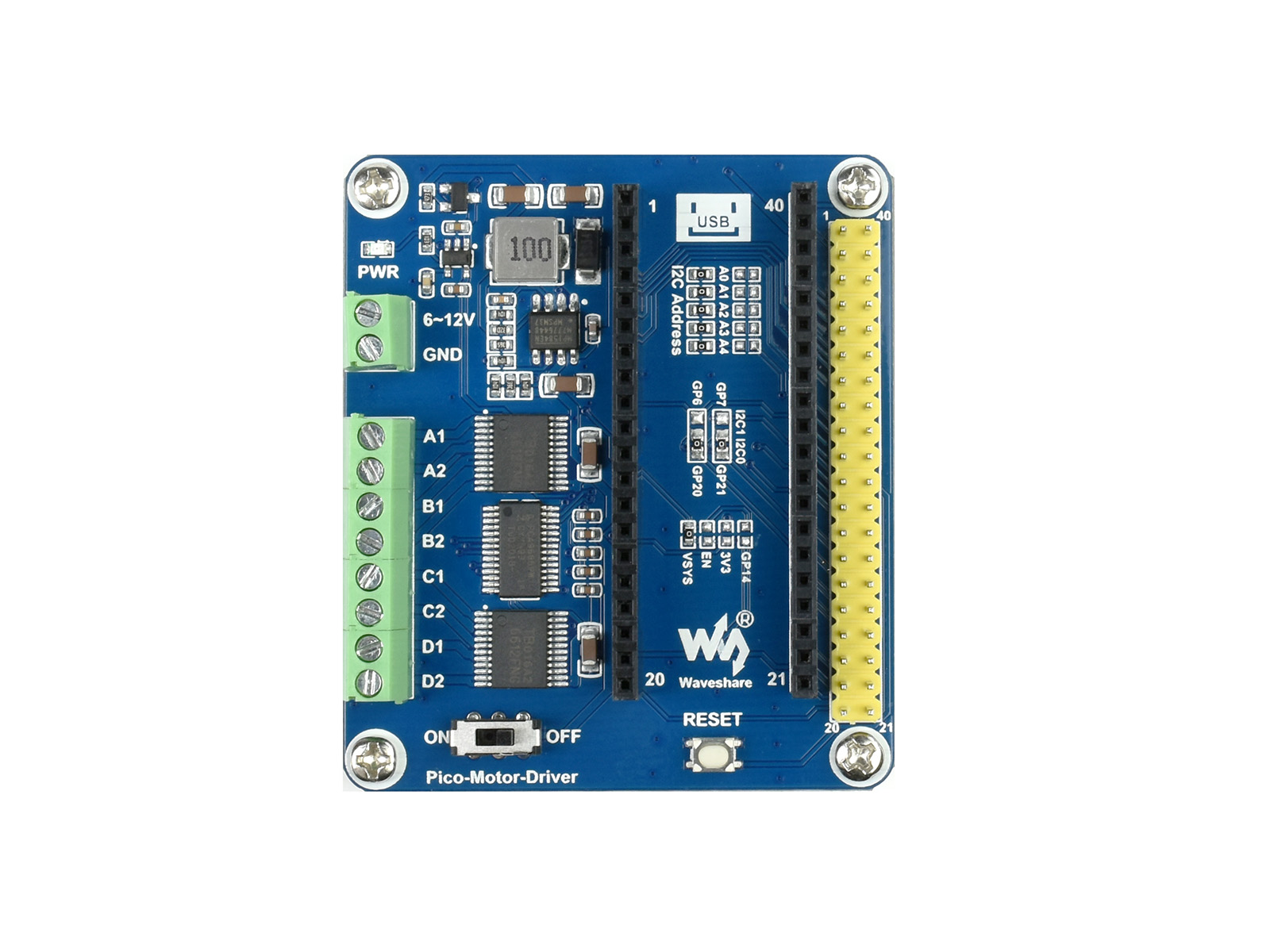

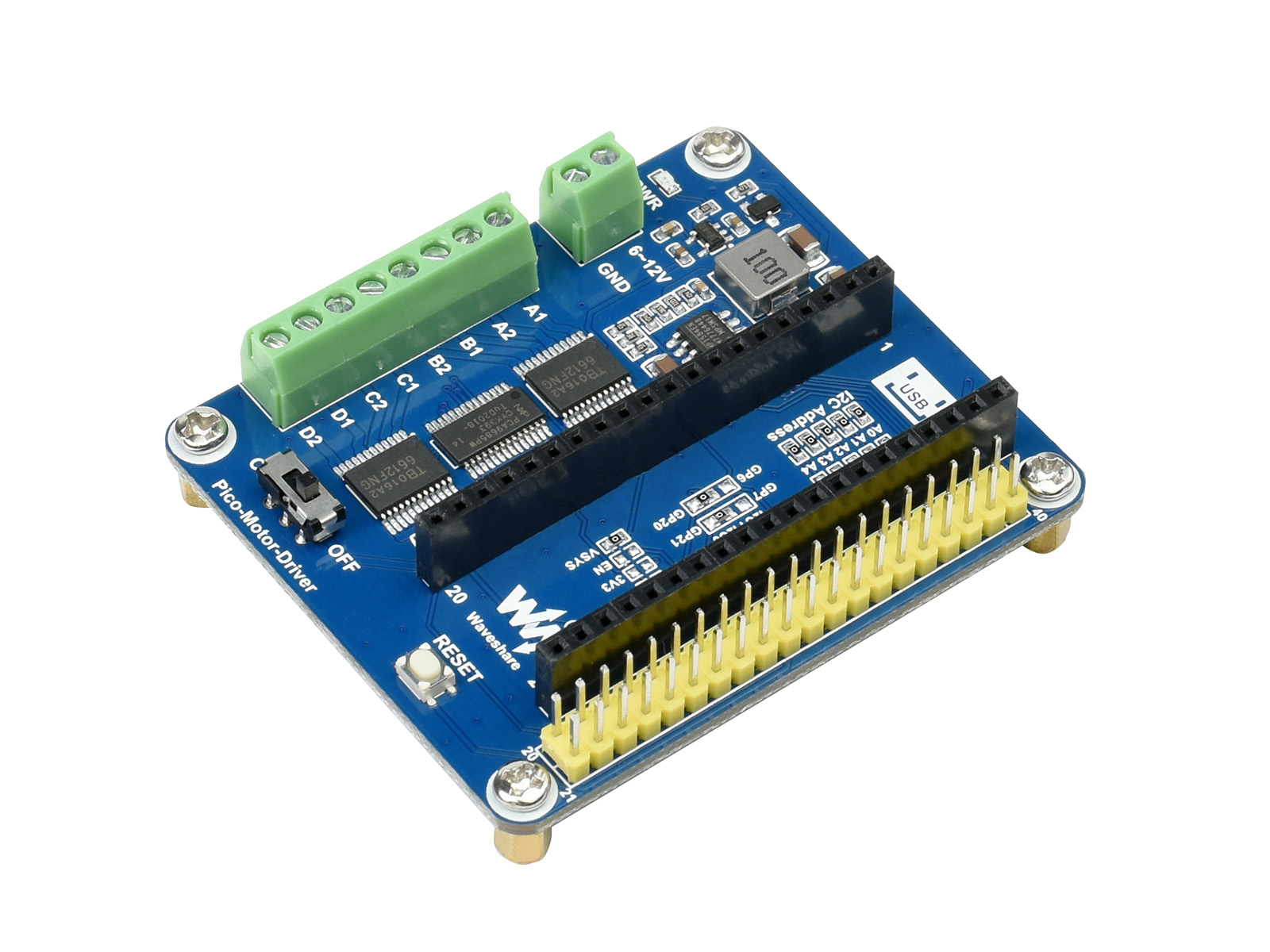

DC-Motortreibermodul für Raspberry Pi Pico, Ansteuerung von bis zu 4x DC-Motoren
DC-Motortreibermodul für Pico
geeignet für 2WD- oder 4WD-Fahrzeuge
Merkmale auf einen Blick
- Standard-Raspberry-Pi-Pico-Steckerleiste, unterstützt Raspberry-Pi-Pico-Serie
- I2C-gesteuert, unterstützt 32 verschiedene I2C-Adressen durch Einstellen der 5 Adress-Jumper
- An Bord PCA9685-Chip, bietet 12-Bit-Hardware-PWM zur Geschwindigkeitsregelung der Motoren
- An Bord TB6612FNG Dual-H-Brücken-Motortreiber, hoher Wirkungsgrad, geringe Erwärmung
- Integriert 5V-Spannungsregler, bis zu 3A Ausgangsstrom, kann über VIN-Anschluss mit Batterie versorgt werden
- Breakout ungenutzter Pins des Pico zur einfachen Erweiterung
- Liefert mit Entwicklungsressourcen und Handbuch (Raspberry Pi Pico C/C++ und MicroPython-Beispiele)
Spezifikationen
| Betriebsspannung | 6~12V (VIN-Anschlüsse) | Logikpegel | 3,3V |
|---|---|---|---|
| PWM-Treiber | PCA9685 | Motortreiber | TB6612FNG |
| Steuerungsschnittstelle | I2C | Abmessungen | 65 × 56mm |
Kompatibilität mit Raspberry Pi Pico-Steckerleiste
An Bord weibliche Stiftleiste zum direkten Aufstecken auf Raspberry Pi Pico

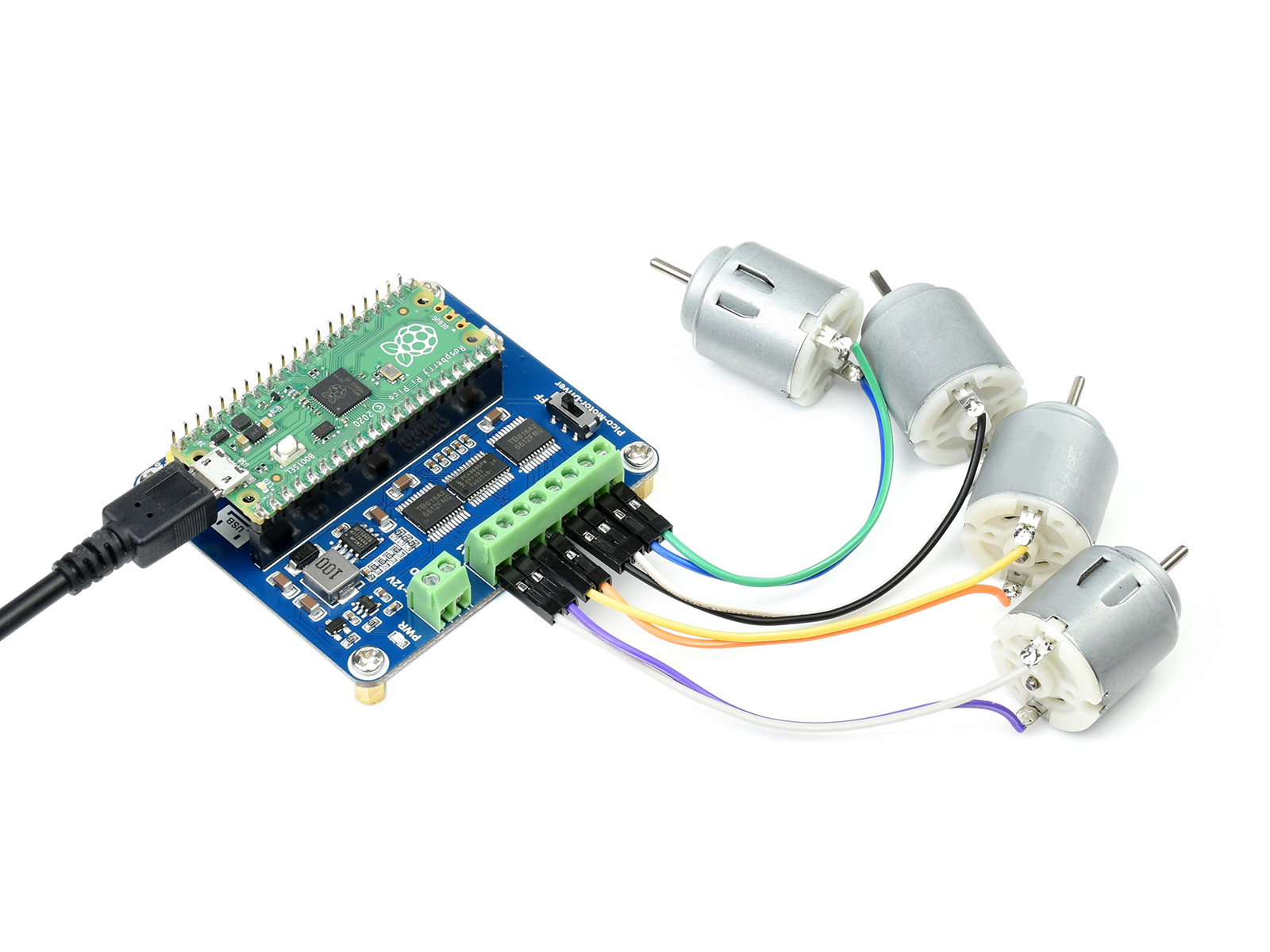

Ansteuerung von bis zu 4x DC-Motoren
NUR zur Referenz, Raspberry Pi Pico und DC-Motoren sind NICHT im Lieferumfang enthalten.
An Bord 5V-Spannungsregler

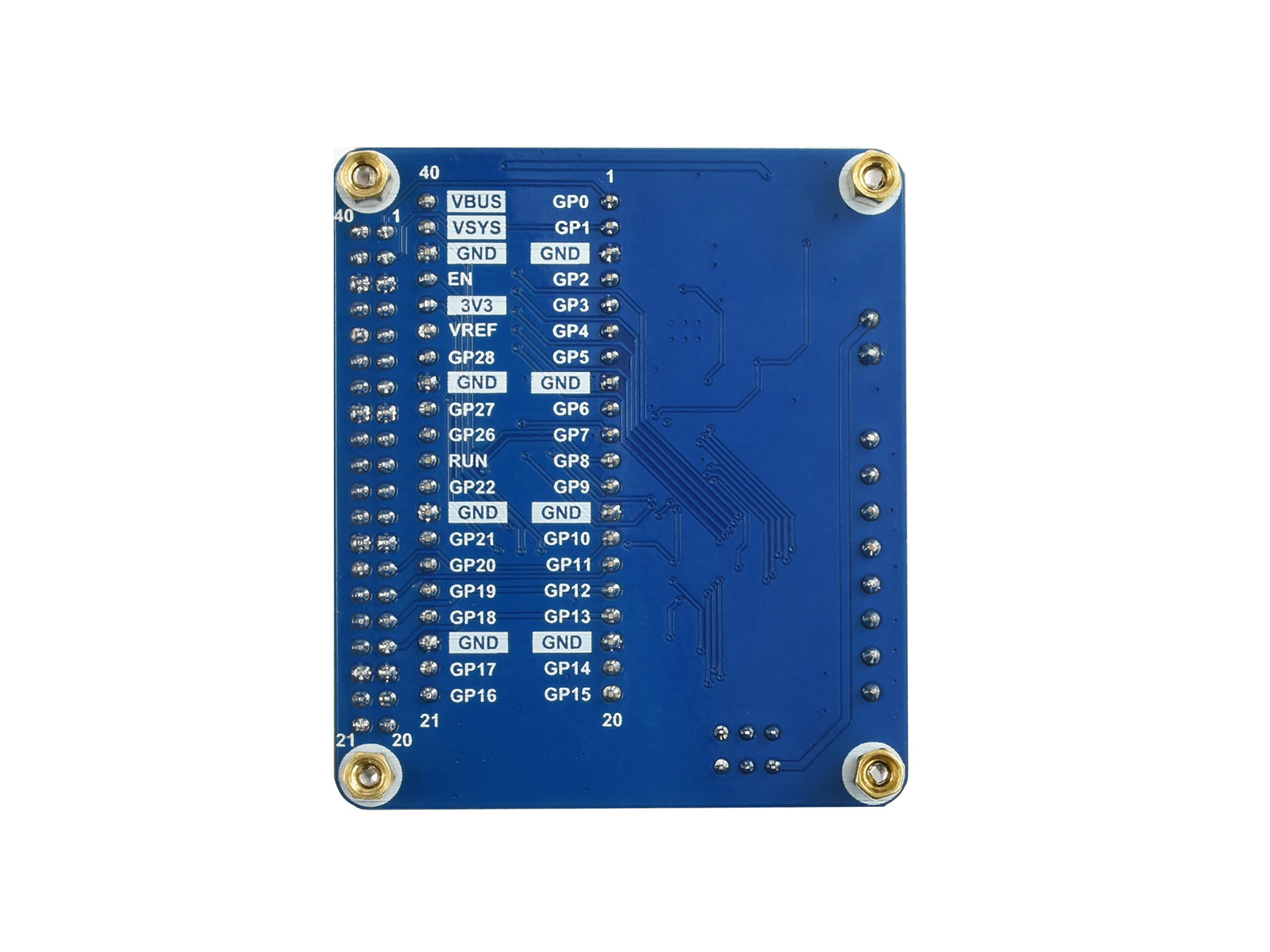

Pinbelegung
Außenabmessungen
Ressourcen & Dienste
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Lieferumfang
- Pico-Motor-Driver x1
