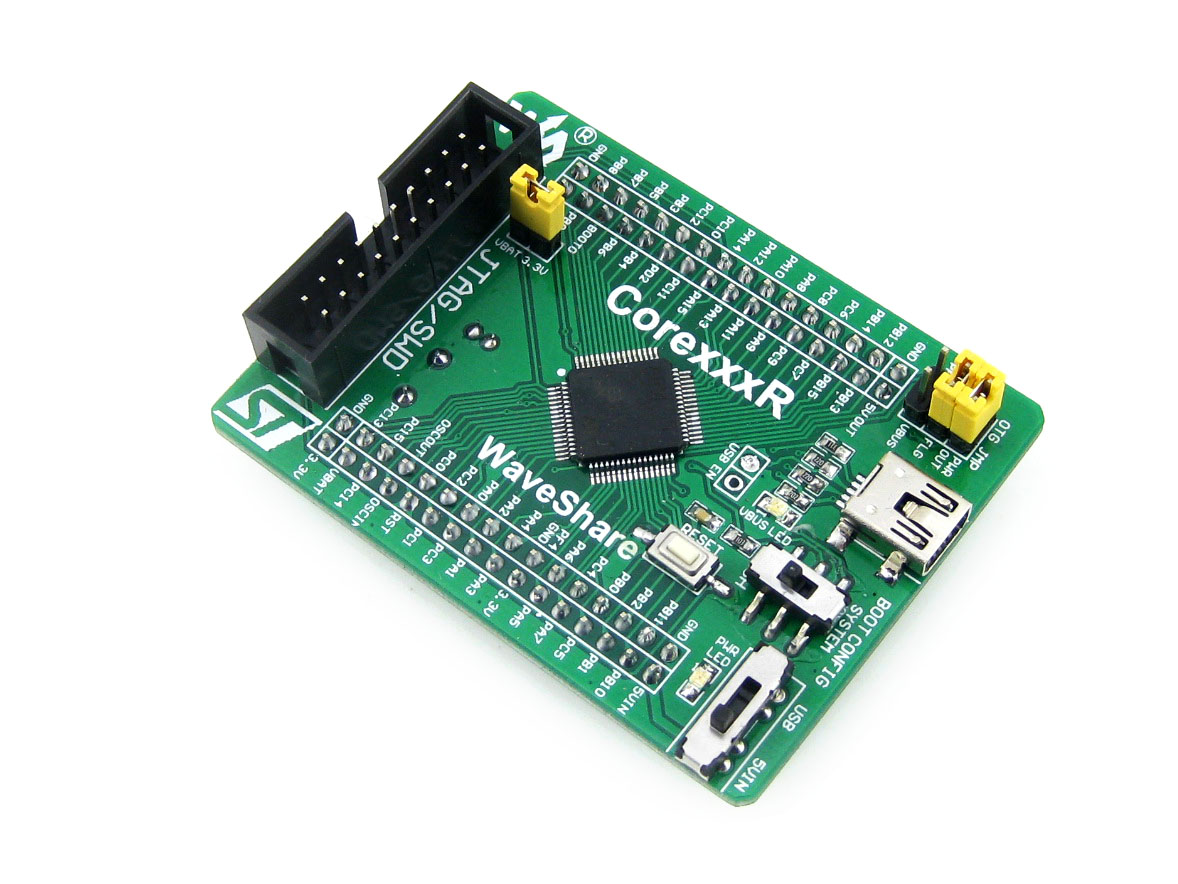

Core405R, STM32F4 Kernplatine

Übersicht

Core405R ist eine STM32 MCU-Grundplatine, die für den STM32F405RGT6 entwickelt wurde und weitere Erweiterungen unterstützt. Sie ist ideal für den Einstieg in die Anwendungsprogrammierung mit der STM32F-Familie.

• Minimaler, betriebsbereites System, integriert Taktstromkreis, USB-Steuerkreis, USB-Anschlussbuchse usw.
• Alle I/O-Anschlüsse sind auf den Stiftleisten zugänglich
• JTAG/SWD-Programmier-/Debug-Schnittstelle
• 2,54 mm Stiftleistenrastermaß, kann auf Ihre Anwendungsplatine gesteckt werden

Ausstattung

1. STM32F405RGT6: Der Hochleistungs-STM32-MCU mit folgenden Merkmalen:
   • Core: Cortex-M4 32-Bit RISC
   • Betriebshäufigkeit: 168 MHz, 210 DMIPS/1,25 DMIPS/MHz
   • Betriebsspannung: 1,8 V–3,6 V
   • Gehäuse: LQFP64
   • Speicher: 1 MB Flash, 192+4 kB SRAM
   • MCU-Kommunikationsschnittstellen:
     • 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C, 1 x SDIO, 2 x CAN
     • 1 x USB 2.0 HS/FS Device/Host/OTG-Controller mit dediziertem DMA, On-Chip Full-Speed-PHY
     • 1 x USB HS ULPI (externer PHY erforderlich)
   • AD- & DA-Wandler: 3 x AD (12-Bit, 1μs, teilt sich 16 Kanäle); 2 x DA (12-Bit)
   • Debugging/Programmierung: unterstützt JTAG/SWD (Serial Wire Debug)-Schnittstellen, unterstützt IAP
2. AMS1117-3.3: 3,3-V-Spannungsregler
3. MIC2075-2: Onboard-USB-Stromversorgungsgerät
4. Stromversorgungsschalter, gespeist von 5Vin oder USB-Verbindung
5. Boot-Modus-Auswahl, zur Konfiguration des BOOT0-Pins
6. Stromversorgungsanzeige
7. VBUS-LED
8. Reset-Taste
9. 8-MHz-Quarz
10. 32,768-kHz-Quarz, für internen RTC mit Kalibrierung
11. JTAG/SWD-Schnittstelle: zum Debuggen/Programmieren
12. USB-Anschlussbuchse, zur Herstellung der USB-Kommunikation zwischen PC und der STM32-Entwicklungsplatine
13. MCU-Pin-Expander, VCC, GND und alle I/O-Pins sind auf Erweiterungssteckern zugänglich für weitere Erweiterungen
14. 5Vin-Pinleiste, 5-V-Stromversorgung ist erforderlich bei Verwendung von USB HOST/OTG
15. USB-Jumper
    • Jumper schließen bei USB-Nutzung
    • Jumper öffnen, um von der entsprechenden I/O-Schnittstelle zu trennen
16. VBAT-Auswahl-Jumper
    • Jumper schließen, um die Systemstromversorgung zu verwenden
    • Jumper öffnen, um VBAT mit externer Stromquelle, z. B. Batterie, zu verbinden

Fotos

Hinweis: Die auf dem Foto gezeigte Hauptplatine oder der Programmer/Debugger ist NICHT im Preis enthalten. Core405R bietet eine JTAG/SWD-Debug-Schnittstelle, integriert jedoch KEINE Debugging-Funktion. Ein Debugger ist erforderlich.

JTAG/SWD-Schnittstellen

Abbildung 1 und Abbildung 2 zeigen die Stiftleistenbelegung der JTAG- bzw. SWD-Schnittstelle.

Abbildung 1. JTAG-Stiftleistenbelegung

Abbildung 2. SWD-Stiftleistenbelegung

Entwicklungsressourcen

• Zugehörige Software (KEIL usw.)
• Beispiele in C
• Schaltplan (PDF)
• Entwicklungsdokumentationen

Wiki:www.waveshare.com/wiki/Core405R

Abmessungen

Lieferumfang

1

2
