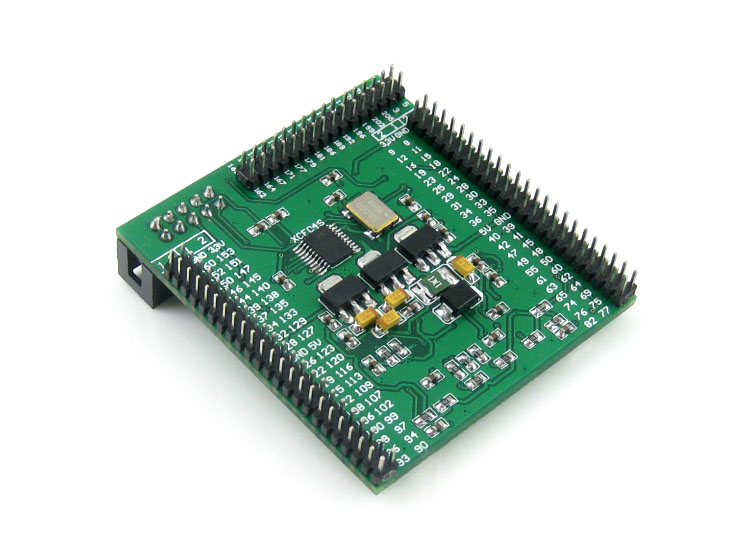

Core3S500E, XILINX Kernplatine
118,99 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "Core3S500E, XILINX Kernplatine"
Übersicht
Core3S500E ist eine FPGA-Grundplatine, die ein XC3S500E-Gerät an Bord hat und weitere Erweiterungen unterstützt.
- 1x XCF04S an Bord
- Integrierte FPGA-Basisschaltung, z. B. Taktgeneratorschaltung
- nCONFIG-Taste, RESET-Taste, 4 x LEDs an Bord
- Alle I/O-Anschlüsse sind auf den Stiftleisten zugänglich
- JTAG-Debugging-/Programmierinterface an Bord
- Stiftleistenabstand von 2,0 mm, geeignet zum Einstecken in Ihr Anwendungssystem
Ausstattung an Bord
- XC3S500E: Das XILINX Spartan-3E-FPGA-Gerät mit folgenden Eigenschaften:
- Betriebshäufigkeit:50MHz
- Betriebsspannung:1,15V～3,3V
- Gehäuse:QFP208
- I/Os:116
- LEs:500K
- RAM:360kb
- DCMs:4
- Debugging/Programmierung: unterstützt JTAG
- AMS1117-3,3, 3,3V-Spannungsregler
- AMS1117-2,5, 2,5V-Spannungsregler
- AMS1117-1,2, 1,2V-Spannungsregler
- XCF04S, serieller FLASH-Speicher an Bord zum Speichern von Code
- Stromanzeige
- LEDs
- FPGA-Initialisierungsanzeige
- Reset-Taste
- nCONFIG-Taste: zum Neukonfigurieren des FPGA-Chips, entspricht einem Stromneustart
- 50M aktiver Quarzoszillator
- JTAG-Schnittstelle: zum Debuggen/Programmieren
- FPGA-Pin-Expander, VCC, GND und alle I/O-Anschlüsse sind auf den Erweiterungssteckern zugänglich für weitere Erweiterungen
Fotos
Hinweis:Core3S500E bietet eine JTAG-Debugging-Schnittstelle, integriert jedoch KEINE Debugging-Funktion. Ein Debugger ist erforderlich. Hauptplatine und Programmer/Debugger auf den Fotos sind NICHT im Preis enthalten.
Debugging-/Programmierinterface
Die FPGA-Grundplatine Core3S500E integriert eine JTAG-Schnittstelle zum Programmieren/Debuggen.
Entwicklungsressourcen
- Zugehörige Software (Xilinx ISE 12 - unterstützt Winxp/Win7, unterstützt Win8 nicht)
- Demo-Code (Verilog, VHDL)
- Schaltplan (PDF)
- FPGA-Entwicklungsdokumentationen
Lieferumfang
Paketinhalt
- Core3S500E-Grundplatine x 1
