Compute Module IO Board Plus, für Raspberry Pi CM4S / CM3 / CM3L / CM3+ / CM3+L

Übersicht

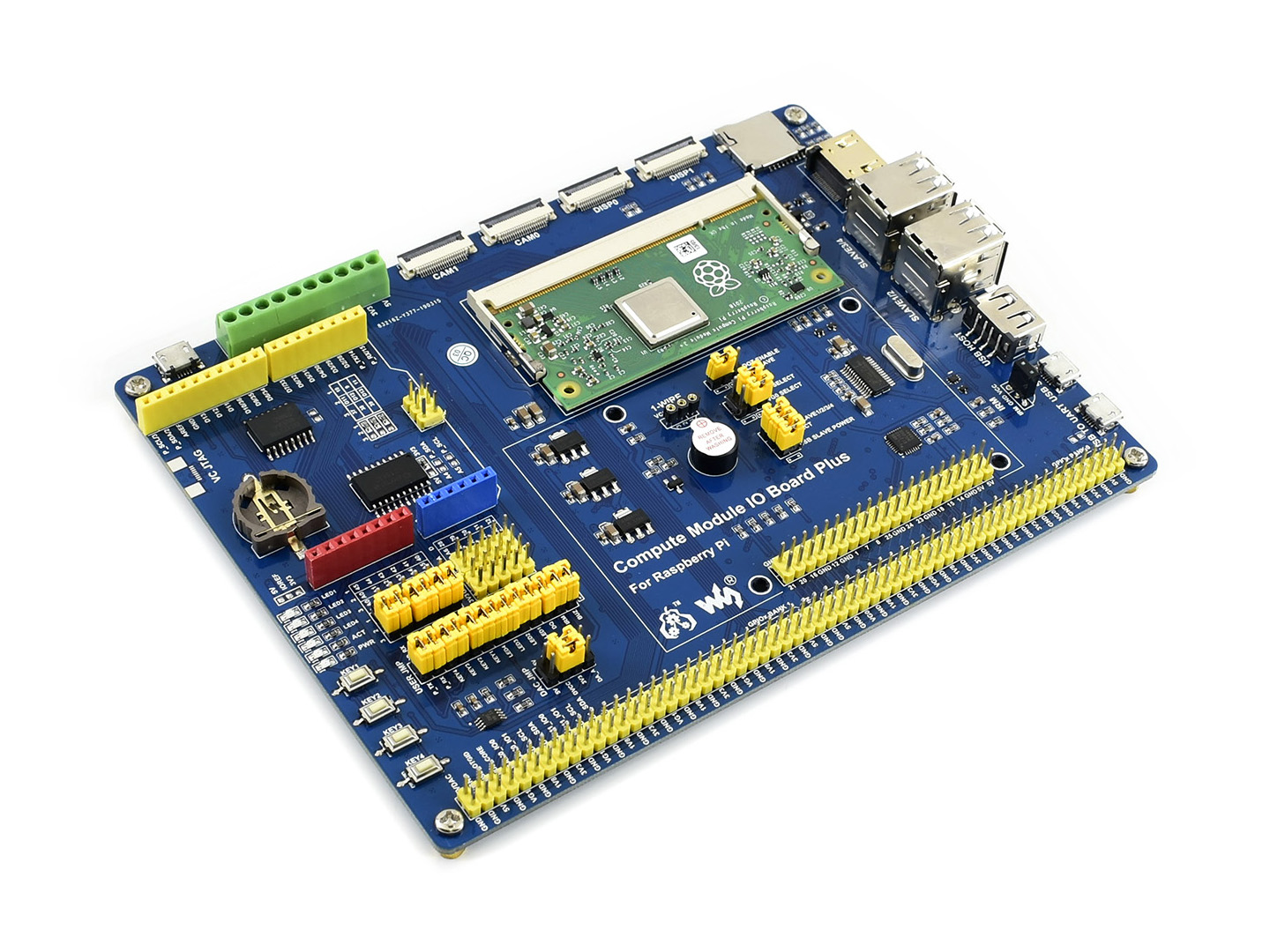

Die Compute Module IO Board Plus ist eine Entwicklungsplatine, in die ein Raspberry Pi Compute Module eingesteckt werden kann, um die Ressourcen des Pi flexibler zu nutzen. Sie ist kompatibel mit der Compute Module IO Board V3 von der Raspberry Pi Foundation sowie mit verschiedenen gängigen Komponenten.

Compute Module IO Board Plus Funktionen

• Kompatibel mit der Compute Module IO Board V3 von der Raspberry Pi Foundation
• Raspberry Pi GPIO-Header zum Anschluss verschiedener Raspberry Pi HATs
• Arduino-Konnektivität, unterstützt auch Arduino-Shields
• 1-WIRE-Schnittstelle zum Anschluss von Single-Bus-Geräten wie DS18B20
• 4x Tasten, 4x LEDs, 1x Summer, für I/O-Tests
• Onboard-USB-HUB, ermöglicht den Anschluss weiterer USB-Geräte
• IR-Empfänger, IR-Fernbedienung verfügbar
• Onboard USB-zu-UART, für serielle Debugging
• Sensorschnittstelle
• 10-Bit-ADC, 38KSPS, 11-Kanal (6-Kanal für Arduino-Schnittstelle, 5-Kanal für Sensoren)
• 16-Bit-DAC, 2-Kanal
• Onboard-RTC, eine der gängigsten und nützlichsten Funktionen

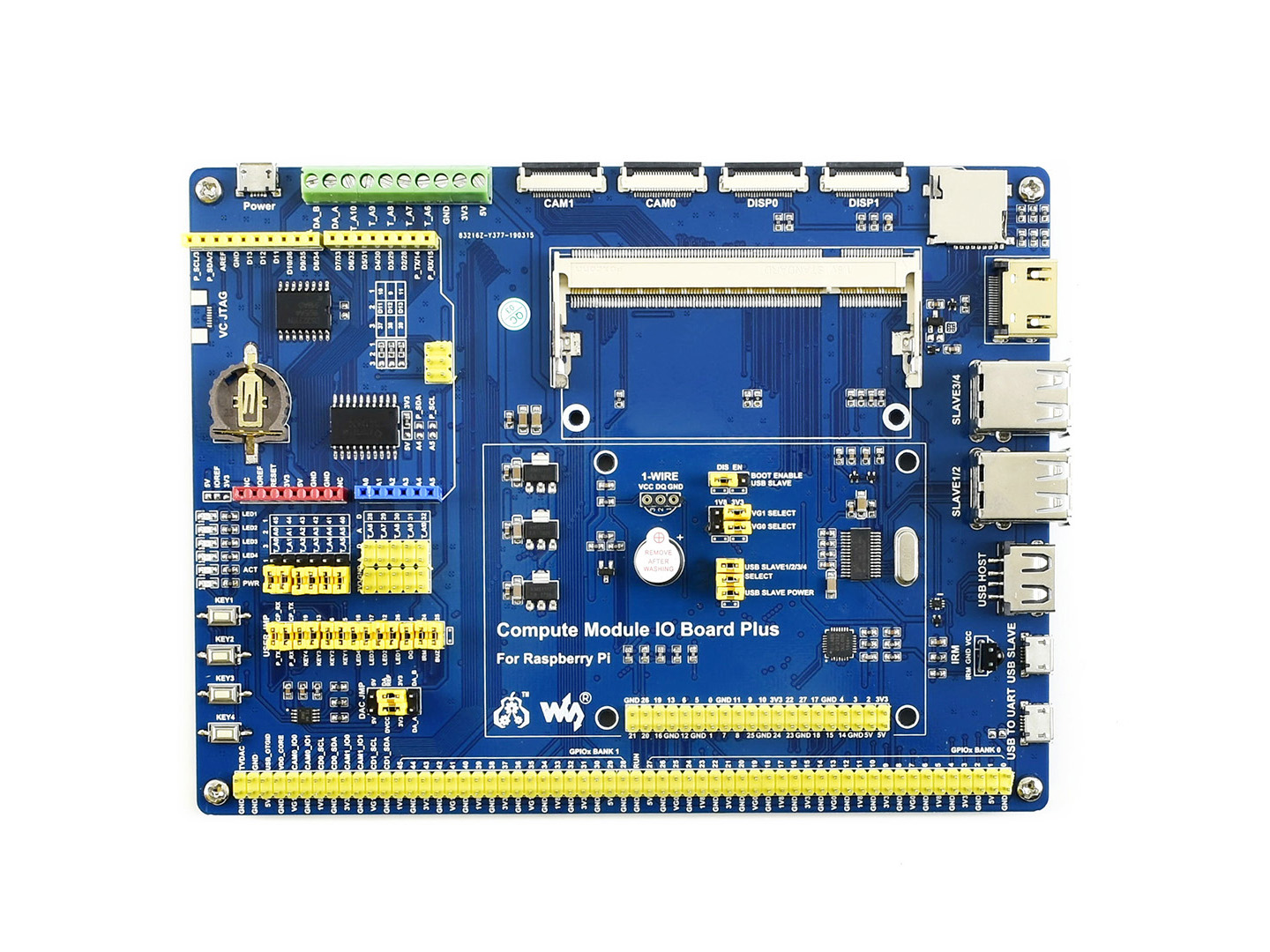

Ausstattung der Compute Module IO Board Plus

1. Compute Module-Schnittstelle: zum Anschluss des Compute Module (CM4S / CM3 / CM3L / CM3+ / CM3+L)
2. Compute Module GPIO-Header: führt alle Compute Module-Pins aus
3. Raspberry Pi GPIO-Header: zum Anschluss von Raspberry Pi HATs
4. CSI-Schnittstelle: Kameraanschlüsse, zum Anschluss der Raspberry Pi Kamera
5. DSI-Schnittstelle: Displayanschlüsse, zum Anschluss des Raspberry Pi LCD
6. HDMI-Anschluss
7. USB-Anschlüsse: zum Anschluss von USB-Geräten
8. USB-SLAVE-Schnittstelle: ermöglicht das Brennen des Systemimages in das Compute Module
9. USB-zu-UART-Schnittstelle: für serielle Debugging
10. Arduino-Header: zum Anschluss von Arduino-Shields
11. AD/DA-Ein-/Ausgangsklemmen
12. 1-WIRE-Schnittstelle: zum Anschluss von Single-Bus-Geräten wie DS18B20
13. Sensorschnittstelle
14. Stromanschluss: 5V 2.5A
15. FE1.1S: USB-HUB-Chip
16. 12MHz Quarz
17. CP2102: USB-zu-UART-Konverter
18. Micro-SD-Kartenslot: Stecken Sie eine Micro-SD-Karte mit vorinstalliertem System ein, um das Compute Module 4S/3/3+ Lite-Varianten zu starten
19. TLC1543: AD-Konverter
20. DAC8552: 16-Bit-DAC, 2-Kanal
21. DS3231: Hochpräziser RTC-Chip, I2C-Schnittstelle
22. RTC-Batteriefach: unterstützt CR1220-Batterien
23. Spannungsregler: 3.3V / 2.5V / 1.8V
24. LFN0038K: IR-Empfänger
25. Sommer
26. Power-Indikator
27. ACT-Indikator: zeigt den Status der Micro-SD-Karte an
28. Benutzer-LEDs
29. Benutzer-Tasten
30. BOOT-Auswahl
    • EN: Aktiviert den Zugriff des PCs auf SD-Karte/eMMC über USB SLAVE
    • DIS: Das Compute Module bootet von SD-Karte/eMMC
31. VGx-Stromauswahl: Konfiguration des I/O-Pegels
32. USB-HUB-Enable-Jumper: HUB-Enable und USB-SLAVE-Stromauswahl
33. ADC/DAC-Konfiguration: Konfiguration der Stromversorgung und Referenzspannung von ADC/DAC
34. Peripheriekonfiguration: Konfiguration der Steuerpins für UART, Benutzer-Tasten, Benutzer-LEDs, 1-WIRE-Schnittstelle, IR-Empfänger und Summer
35. Arduino-AD-Auswahl
    • Verbinden Sie 1 und 2: Arduino A0-A5 als digitale Steuerpins
    • Verbinden Sie 2 und 3: Arduino A0-A5 als AD-Eingang

Abmessungen

Entwicklungsressourcen

Wiki: www.waveshare.com/wiki/Compute_Module_IO_Board_Plus

Lieferumfang

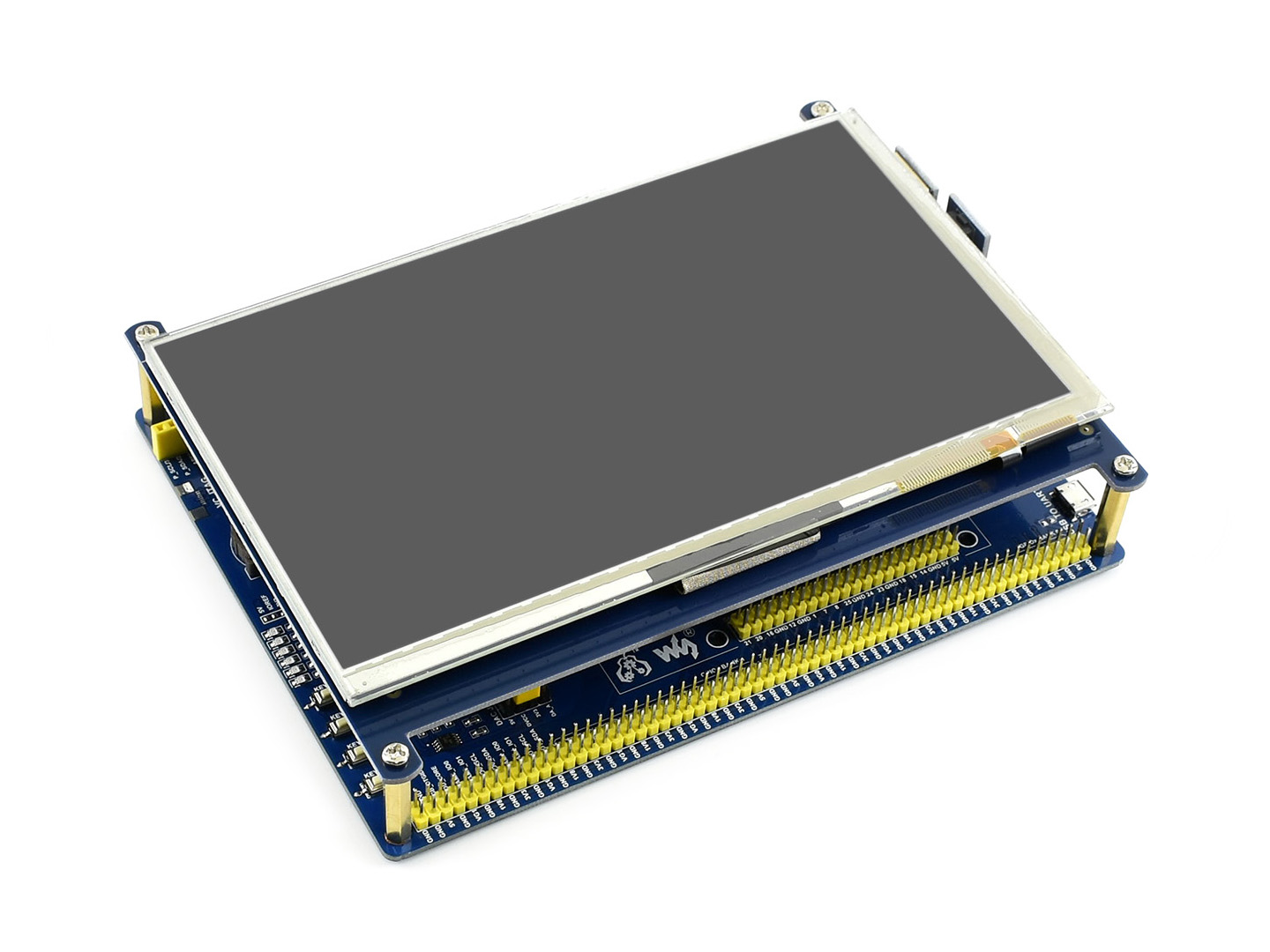

Hinweis: Das Compute Module und das 7-Zoll-Display sind NICHT im Lieferumfang enthalten.

1. Compute Module IO Board Plus x1
