Compute Module 4 Industrial IoT Base Board, für alle Varianten von CM4

Produktinformationen "Compute Module 4 Industrial IoT Base Board, für alle Varianten von CM4"

Kurzbeschreibung: Compute Module 4 Industrial IoT Base Board, Für alle Varianten von Raspberry Pi CM4

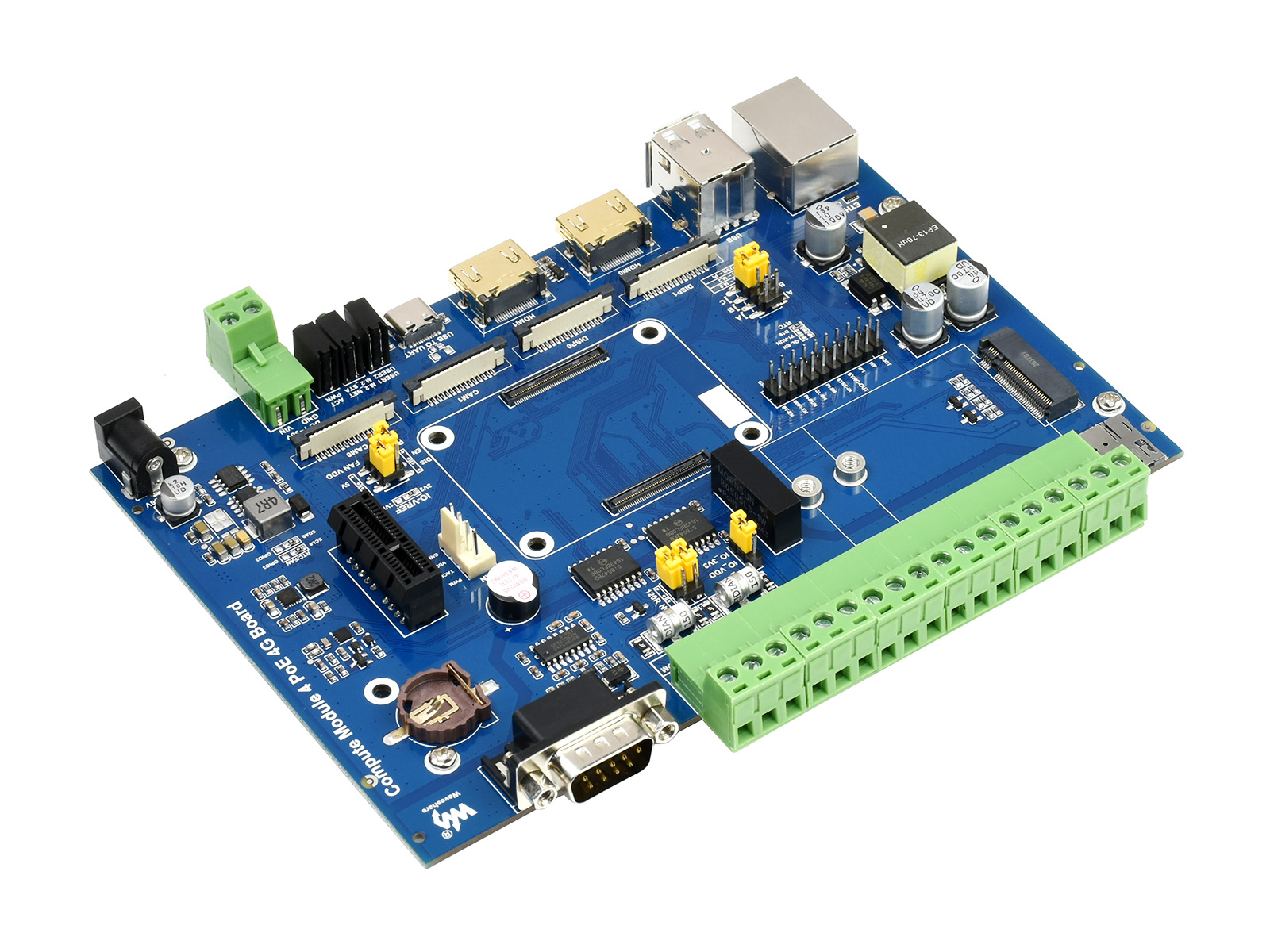

Compute Module 4 Industrial IoT Base Board, für alle Varianten von Raspberry Pi CM4
CM4 Industrial IoT Base Board

Unterstützung des globalen 5G/4G/3G/2G-Zellfunks**, PoE Ethernet, Industrielle Steuerung

Ideal für verschiedene industrielle IoT-Anwendungen

* Ein separates Kommunikationsmodul ist erforderlich, um das globale 5G/4G/3G/2G-Zellfunknetz zu unterstützen, dieses 5G-Modul wird empfohlen.
Vergleich der Teilelisten
Rohes BasisboardMini-Computer-KitMini-Computer-Kit + 4G-Modul
CM4 Industrial IoT Board
Metalles Gehäuse
Kühlventilator mit 5000 U/min
12V 2A Netzteil
Schraubenzieher und Schrauben
4G-Modul
Antenne
Antennenkabel
Merkmale auf einen Blick

Das Compute Module 4 PoE 4G Board ist ein IoT-Basisboard in Industriellen Qualität, das für den Raspberry Pi Compute Module 4 entwickelt wurde (nicht im Lieferumfang enthalten). Es verfügt über Kommunikationsfunktionen, einschließlich des globalen 5G/4G/3G/2G-Zellfunks und PoE Ethernet. Es gibt auch verschiedene industrielle isolierte Schnittstellen wie CAN, RS485, RS232, ADC und GPIO, was es zu einer idealen Wahl für verschiedene industrielle IoT-Anwendungen macht. Im Vergleich zur CM3-Version bietet diese leistungsstärkere Verarbeitungsleistung.

  • Kompatibel mit allen Varianten des Raspberry Pi Compute Module 4
  • M.2-Slot zum Anschluss eines separaten Kommunikationsmoduls, Unterstützung des globalen 5G/4G/3G/2G-Zellfunks
  • 10/100M/1000M Auto-Negotiation Ethernet-Port, mit PoE aktiviert
  • USB-HUB, ermöglicht den Anschluss weiterer USB-Geräte
  • USB-zu-UART, für serielle Debugging
  • Bietet verschiedene industrielle isolierte Schnittstellen: CAN, RS485, RS232, ADC, GPIO, RTC
  • Mehrere video-bezogene Anschlüsse wie HDMI, DSI, CSI
  • LED-Anzeigen zur Überwachung des Betriebsstatus
Spezifikationen
CM4-Sockelgeeignet für alle Varianten des Compute Module 4
NetzwerkGigabit Ethernet RJ45-Anschluss, integriert 802.3af-konforme PoE-Schaltung (5V/2,5A)
M.2 B KEY, unterstützt 5G / 4G-Modul
SIM-Kartensteckplatz, unterstützt Nano-SIM-Karte für 4G/3G/2G-Kommunikation
AnschlussIsoliertes RS485, Isoliertes RS232, PCIe Gen 2 x1, I2C, ADC, GPIO
USBDual USB 2.0 Typ A
AnzeigeDual MIPI DSI-Anzeigeports (15poliger 1,0mm FPC-Anschluss)
KameraDual MIPI CSI-2 Kameraports (15poliger 1,0mm FPC-Anschluss)
VideoDual HDMI-Ports, unterstützt 4K 30fps-Ausgabe
RTCEchtzeituhr mit Batteriehalter und der Fähigkeit, das Compute Module 4 zu wecken
SpeicherMicroSD-Kartensteckplatz für Compute Module 4 Lite (ohne eMMC) Varianten
Ventilatoranschlussermöglicht Geschwindigkeitsanpassung und -messung, 5V / 12V Eingang
Stromeingang7V~36V breiter Bereich
Abmessungen160 × 114mm
Was sind die Unterschiede
CM4 BasisboardAnzahl und Spezifikationen der Schnittstellen
PoEGigabit ETH40PIN GPIOPCIeUSB①DSIHDMICSIRTCVentilator AnschlussStrom EingangEigenschaften
CM4-NANO-A-10.png NANO A2.0×1×15VCM4 Größe
CM4-NANO-B-10.png NANO B×12.0×1×1×1×15VCM4 Größe
CM4-NANO-C-10.png NANO C2.0×1×1×1×15VAn Bord Kamera
CM4-IO-BASE-B-10.png mini Base A×1M.2 M2.0×4×1×2×25V5VMini-Größe
CM4-IO-BASE-B-10.png mini Base B×1M.2 M2.0×4×1×2×25V5VMini-Größe
CM4-IO-BASE-C-10.png mini Base C×1M.2 M2.0×2×1×25V5VSpezieller 40PIN LCD-Anschluss
CM4-DISP-BASE-2.8A-10.png Touchscreen×1M.2 M2.0×4×1×15VIPS-Bildschirm
CM4-DUAL-ETH-MINI-10.png Mini Dual Gigabit×22.0×15V SH1.05VDual ETH
CM4-DUAL-CAMERA-BASE-10.png Binokulare Kamera×1M.2 M2.0×4×25VDual 8MP Kameras
CM4-ETH-RS485-BASE-B-10.png 4CH RS485×12.0×2×1×2×15V7-36VDual ETH
CM4-DUAL-ETH-WIFI6-BASE-10.png WIFI6 DUAL ETH×1M.2 E2.0×3×1×2×2×15/12V7-36VWIFI6 Dual ETH
CM4-DUAL-ETH-BASE-10.png Dual Gigabit ETH×23.0×3×1×2×25/12V7-36V
CM4-DUAL-ETH-4G-5G-BASE-10.png IoT Dual Gigabit ETH×23.0×2×1×2×25/12V5V5G/4G Unterstützung
Compute-Module-4-PoE-4G-Board-10.png IoT Base×1Gen2×12.0×2×2×2×25/12V7-36V5G/4G UnterstützungRS232RS485ADC
Compute-Module-4-PoE-Board-B-10.png PoE Base (B)×1Gen2×12.0×4×2×2×25/12V5VRS232RS485
CM4-POE-UPS-BASE-10.png PoE UPS Base×1M.2 M2.0×4×1×2×25/12V7-36VUPS
Compute-Module-4-PoE-Board-10.png PoE Base×13.0×4×2×2×25/12V7-36V
Compute-Module-4-IO-Board-10.png Raspberry Pi offiziell×1Gen2×12.0×4×2×2×212V12V
CM4-IO-WIRELESS-BASE-10.png Drahtlose Basis×1M.2 B / Mini-PCIe2.0×3×1×15/12V5V oder 7-36V5G/4G Unterstützung RS485 CAN Hutschiene
CM4-IO-WIRELESS-BASE-B-10.png UPS Drahtlose Basis×1M.2 B2.0×3×1×15/12V5V oder 7-36VMit UPS 5G/4G Unterstützung RS485 CAN Hutschiene
CM4-NVME-NAS-BOX-10.png NAS Mini-Computer×2M.2 M×2/ Mini-PCIe3.0×2×2×25VDual M.2 M KEY Slots
CM4-DISP-BASE-5A-10.png 5″ Touchscreen×1M.2 M2.0×4×1×25/12V5V
CM4-DISP-BASE-7A-BOX-10.png 7″ All-in-One×1M.2 M2.0×4verwendet×1verwendet5/12V verwendet7-36VTouchscreen Kamera Lautsprecher
13.3inch-PiPad-C4-10.png 13,3″ All-in-One×12.0×212VHD Touchscreen
13.3inch-Magic-Mirror-C4-10.png 13,3″ Magic Mirror×12.0×212VHD-Bildschirm, Sprachassistent
Hinweis① USB 3.0 ist gleichbedeutend mit USB 3.2 Gen1 ② Es gibt nur einen PoE-Anschluss auf dem offiziellen Raspberry Pi IO-Board ohne PoE-Schaltung, das bedeutet, dass ein zusätzliches PoE-Modul erforderlich ist, um die PoE-Funktion auf dem offiziellen IO-Board zu aktivieren. Sofern nicht anders angegeben, steht die PoE-Funktion hier für die Integration einer 802.3af-konformen PoE-Schaltung (5V/2,5A).
Verbindung mit Compute Module 4

Standard CM4-Sockel, Geeignet für alle Varianten des Compute Module 4

Nur zur Referenz, Compute Module 4 und 4G-Modul sind NICHT im Lieferumfang enthalten.
Mehr reiche Schnittstellen

Verschiedene Schnittstellen einschließlich: M.2/CSI/DSI/HDMI/USB/ETH/PCIe/RS232/RS485

Anwendungsbeispiele

Geeignet für Raspberry Pi-Anwendungen, bei denen mehrere Peripheriegeräte erforderlich sindoder andere industrielle Kontexte

Nur zur Referenz, Compute Module 4, Displays und Kameras sind NICHT im Lieferumfang enthalten.

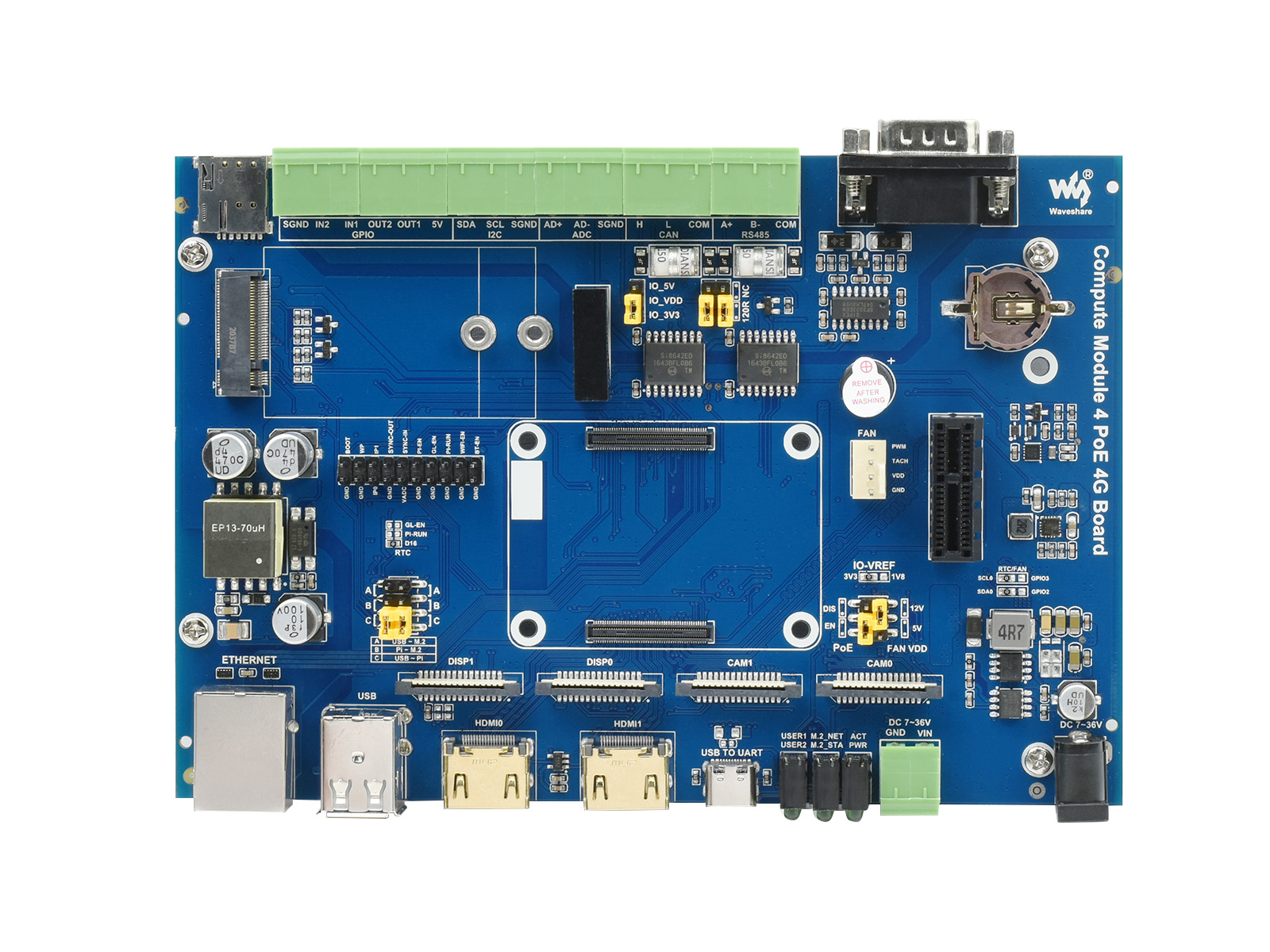

Was ist an Bord
  1. Compute Module 4 Sockel zum Anschluss des Raspberry Pi Compute Module 4
  2. Stromeingang 7-36V breiter Bereich Netzteil
  3. CM4 Statusanzeige rot: Raspberry Pi Stromanzeige grün: Raspberry Pi Betriebsstatusanzeige
  4. M.2 Statusanzeige rot: Aktivierungsanzeige grün: Betriebsstatusanzeige
  5. Benutzer-LED praktisch für I/O-Ausgangstests oder Überwachung des Programmstatus
  6. USB-zu-UART für serielle Debugging
  7. HDMI Dual HDMI-Ports, unterstützt Dual 4K 30fps-Ausgabe
  8. USB 2.0 Dual USB 2.0-Ports, zum Anschluss von USB-Geräten
  9. RJ45 Gigabit Ethernet 10/100/1000M Auto-Negotiation Gigabit Ethernet-Port, mit PoE Power Over Ethernet-Funktionen
  10. M.2-Slot zum Anschluss von 5G/4G-Kommunikationsmodulen
  11. SIM-Kartensteckplatz unterstützt Nano-SIM-Karte für 4G/3G/2G-Kommunikation
  1. RTC Echtzeituhr-Batteriefach unterstützt CR1220 Knopfzelle
  2. PCIe Gen 2 × 1 Sockel
  3. Ventilatoranschluss zum Anschluss von Kühlventilatoren, ermöglicht Geschwindigkeitsanpassung und -messung
  4. Buzzer
  5. DISP Dual MIPI DSI-Anzeigeports
  6. CAM Dual MIPI CSI-Kameraports
  7. Isoliertes GPIO ermöglicht Steuerung / Erkennung von Geräten über GPIO
  8. Isoliertes I2C ermöglicht Steuerung / Lesen von Geräten über I2C
  9. Isoliertes ADC ADC-Differenzeingang
  10. Isolierte CAN-Schnittstelle
  11. Isolierte RS485-Schnittstelle
  12. Isolierte RS232-Schnittstelle

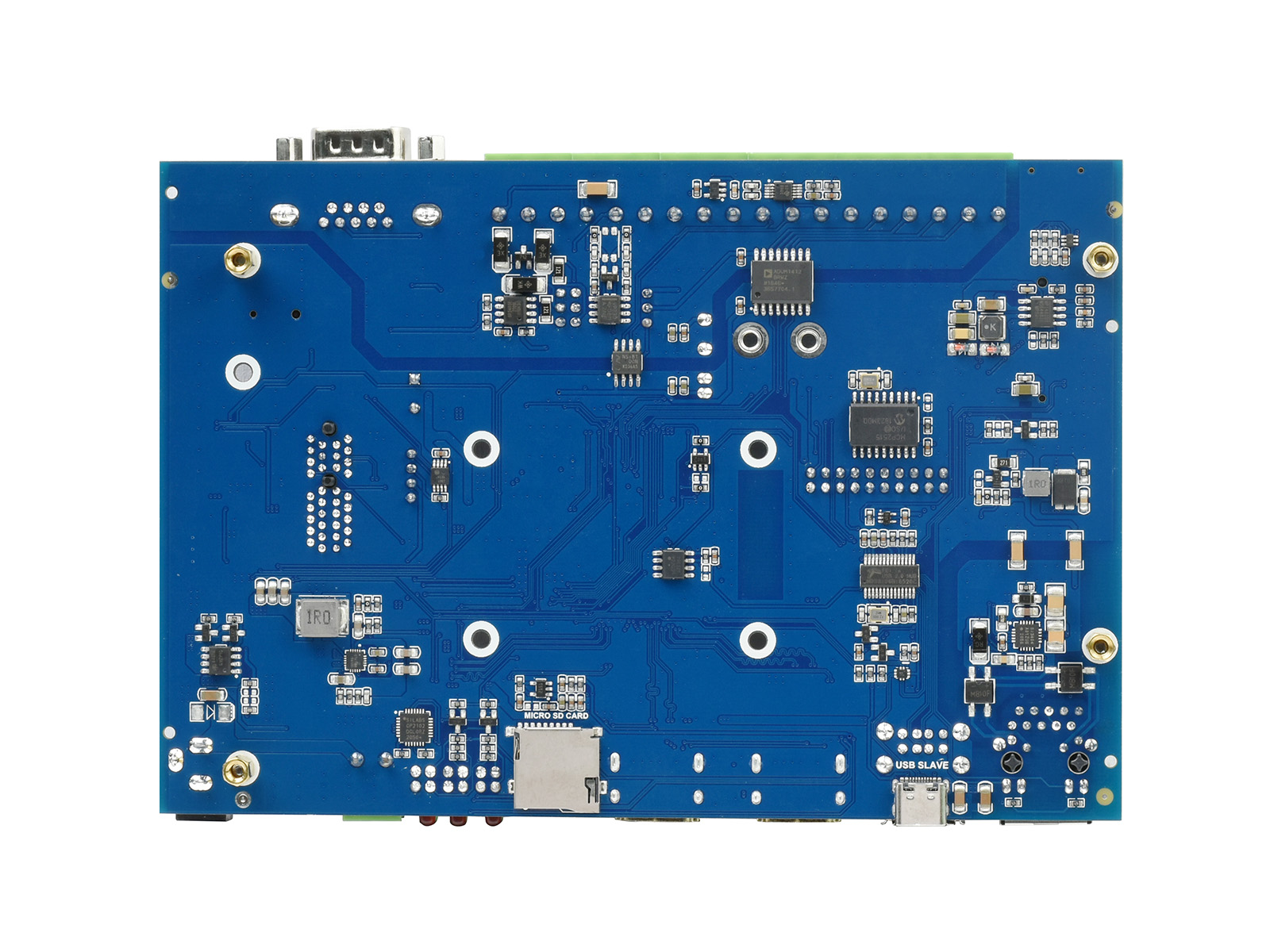

  1. Micro-SD-Kartensteckplatz (Unterseite) Stecken Sie eine Micro-SD-Karte mit vorinstalliertem System ein, um das Compute Module 4 Lite zu starten
  1. USB-C-Programmieranschluss (Unterseite) ermöglicht das Brennen von Systemabbildern in Compute Module 4 eMMC-Varianten
Umrisse Abmessungen
Ressourcen & Dienste

* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.

Lieferumfang

  1. Compute Module 4 PoE 4G Board x1
