Produktinformationen "CM4-IO-BASE-BOX-A + USB-HDMI-Adapter, für Raspberry Pi Compute Module 4"

CM4-IO-BASE-BOX-A + USB-HDMI-Adapter, für Raspberry Pi Compute Module 4

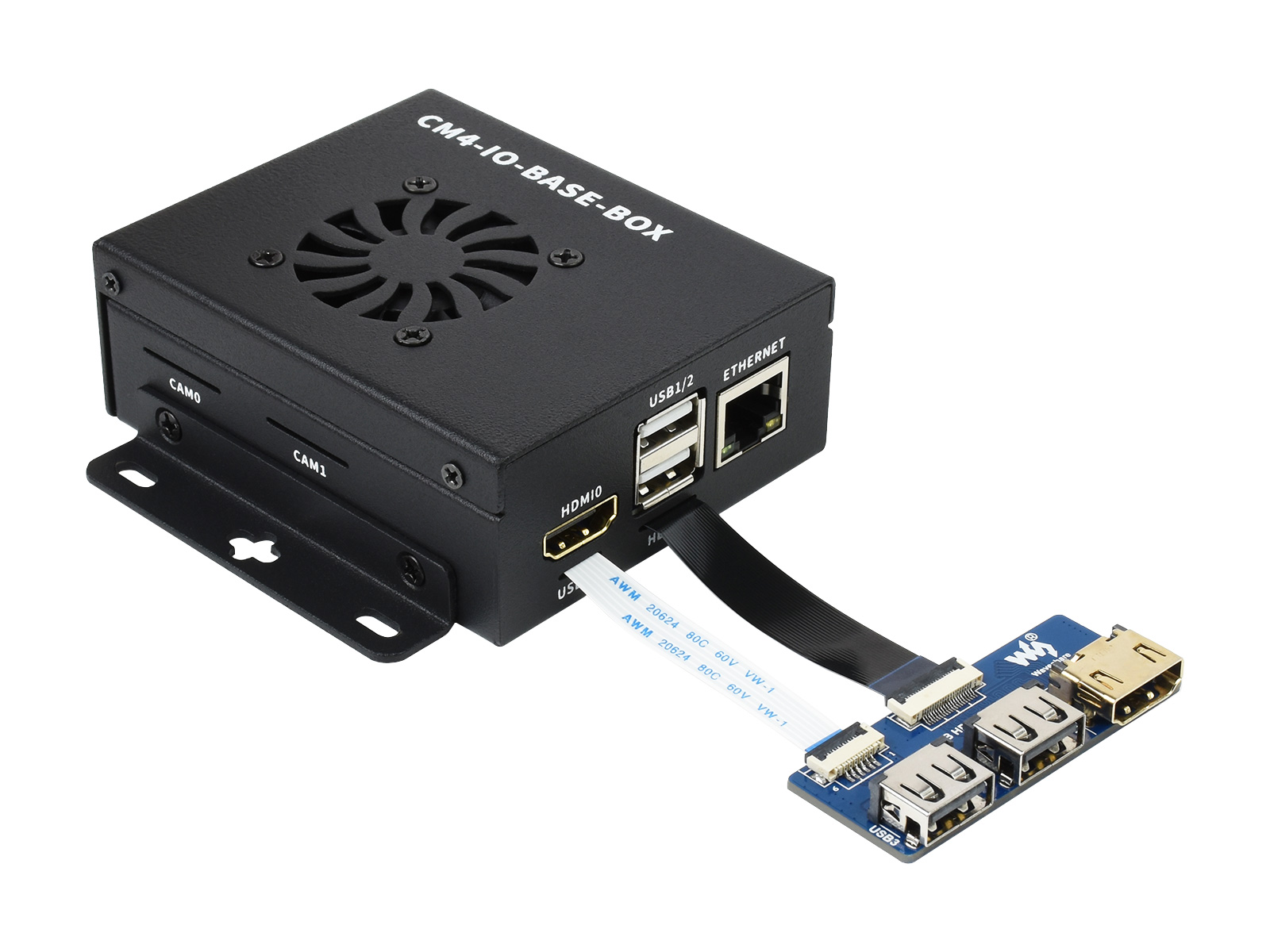

CM4-IO-BASE-BOX-A+ USB-HDMI-Adapter

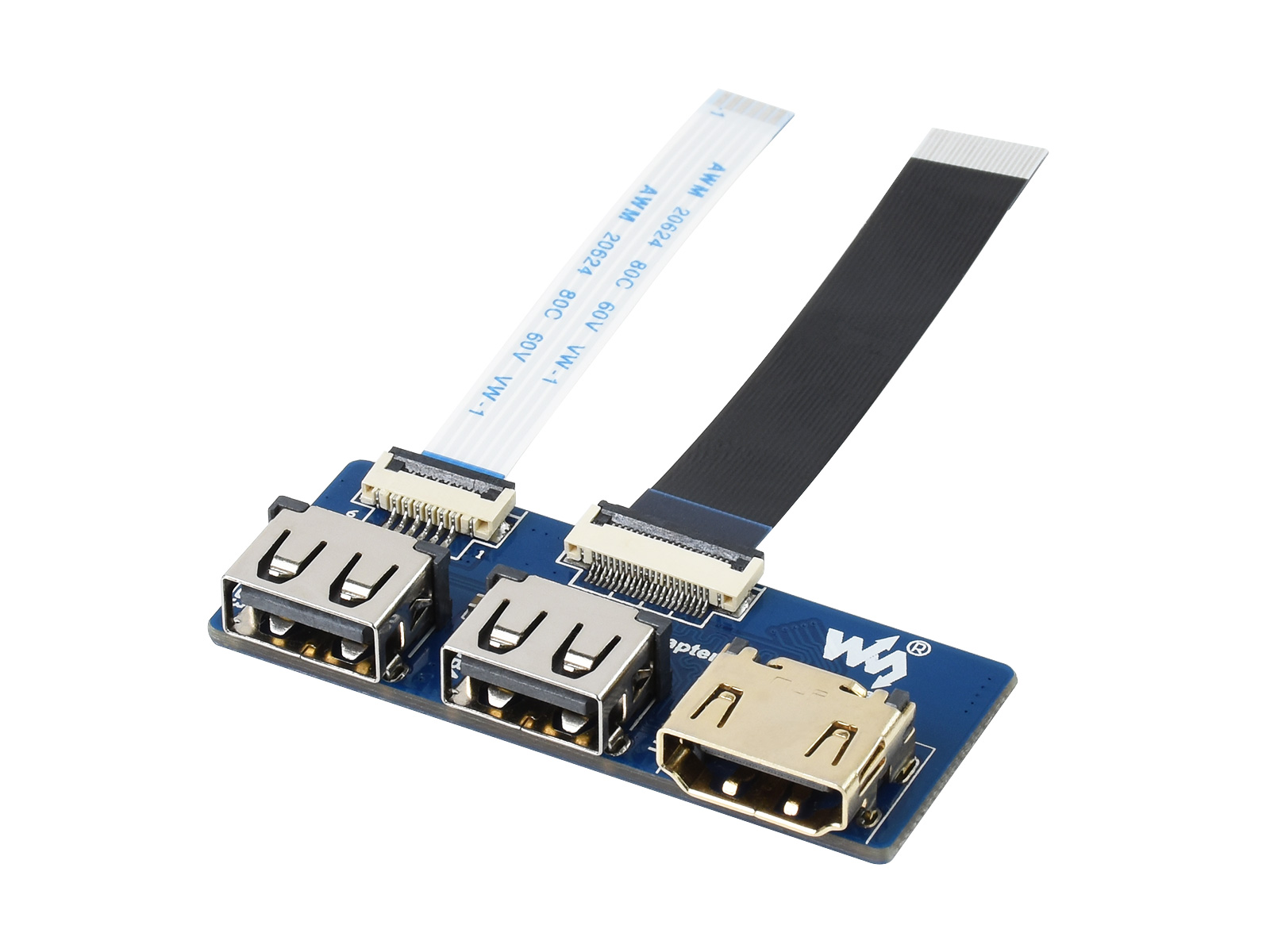

mehr USB- und HDMI-Anschlüsse über FFC

Demonstration
Mini-Computer basierend auf CM4

Entwickelt für Raspberry Pi Compute Module 4

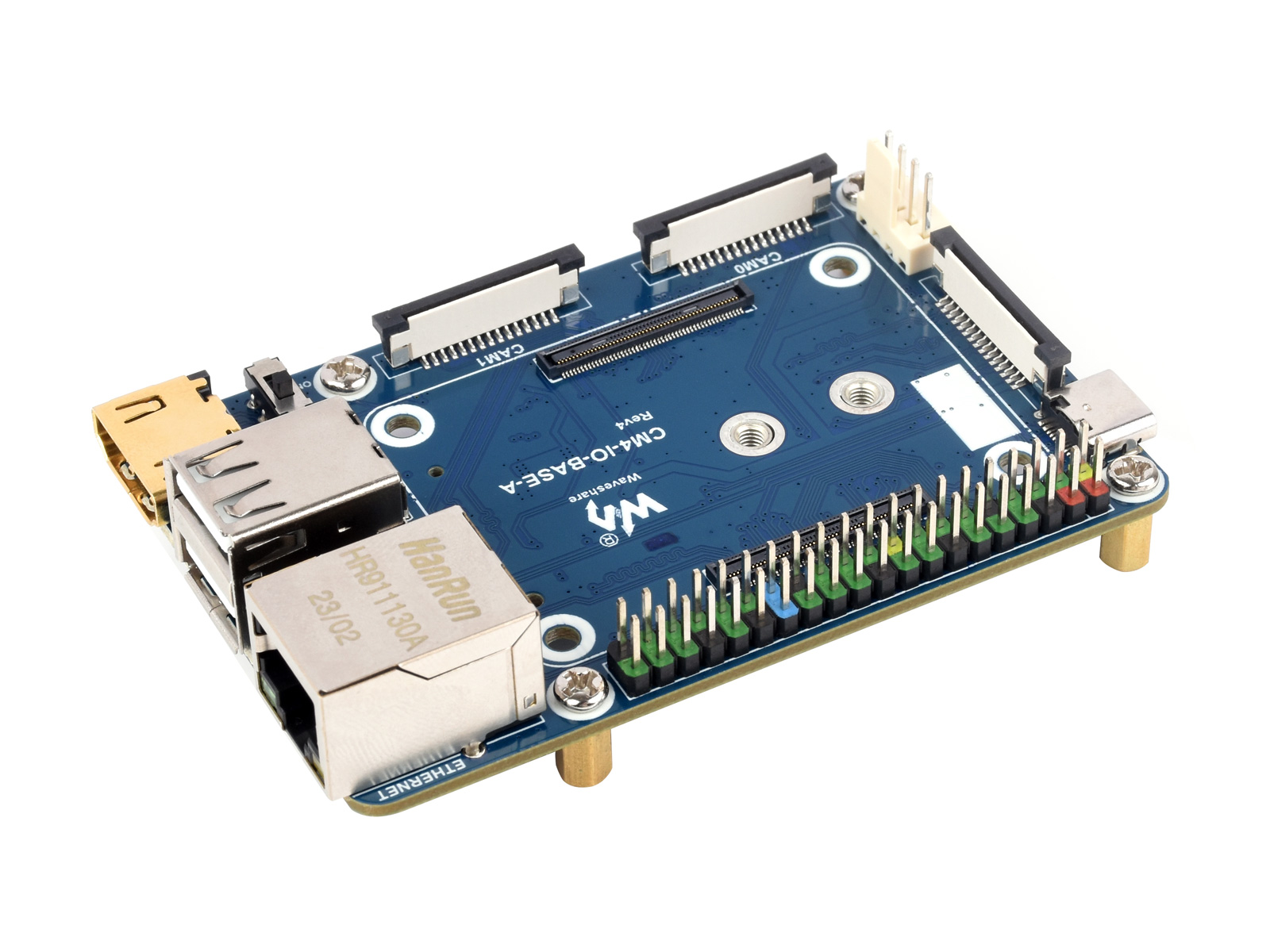

Waveshare CM4-IO-BASE-A (Lite-Version) im Inneren, schnell und einfach zum Aufbau eines Mini-Computers

Waveshare Mini-IO-Platine (Lite-Version) im Inneren

ermöglicht den einfachen Aufbau Ihres eigenen Raspberry Pi CM4 Mini-PCs

nur zur Referenz, CM4 und Antenne sind NICHT enthalten.
Vergleich der Erweiterungsplatinen
CM4-BasisplatineAnzahl und Spezifikationen der Schnittstellen
PoEGigabit-ETH40PIN-GPIOPCIeUSB①DSIHDMICSIRTCLüfteranschlussStromeingangEigenschaften
CM4-NANO-A-10.png NANO A√2.0×1×15VCM4-Größe
CM4-NANO-B-10.png NANO B×1√2.0×1×1×1×15VCM4-Größe
CM4-NANO-C-10.png NANO C√2.0×1×1×1×15VOnboard-Kamera
CM4-IO-BASE-B-10.png mini Base A×1√M.2 M2.0×4×1×2×25V5VMini-Größe
CM4-IO-BASE-B-10.png mini Base B×1√M.2 M2.0×4×1×2×2√5V5VMini-Größe
CM4-IO-BASE-C-10.png mini Base C×1√M.2 M2.0×2×1×2√5V5VSpezieller 40PIN-LCD-Anschluss
CM4-DISP-BASE-2.8A-10.png Touchscreen×1M.2 M2.0×4×1×15VIPS-Bildschirm
CM4-DUAL-ETH-MINI-10.png Mini Dual Gigabit×2√2.0×15V SH1.05VDual-ETH
CM4-DUAL-CAMERA-BASE-10.png Binokulare Kamera×1√M.2 M2.0×4×25VDual-8MP-Kameras
CM4-ETH-RS485-BASE-B-10.png 4CH RS485×12.0×2×1×2×15V7-36VDual-ETH
CM4-DUAL-ETH-WIFI6-BASE-10.png WIFI6 DUAL ETH×1√M.2 E2.0×3×1×2×2×15/12V7-36VWIFI6 Dual-ETH
CM4-DUAL-ETH-BASE-10.png Dual Gigabit ETH×2√3.0×3×1×2×2√5/12V7-36V
CM4-DUAL-ETH-4G-5G-BASE-10.png IoT Dual Gigabit ETH×2√3.0×2×1×2×2√5/12V5V5G/4G-Unterstützung
Compute-Module-4-PoE-4G-Board-10.png IoT-Basis√×1Gen2×12.0×2×2×2×2√5/12V7-36V5G/4G-UnterstützungRS232RS485ADC
Compute-Module-4-PoE-Board-B-10.png PoE-Basis (B)√×1√Gen2×12.0×4×2×2×2√5/12V5VRS232RS485
CM4-POE-UPS-BASE-10.png PoE-UPS-Basis√×1√M.2 M2.0×4×1×2×2√5/12V7-36VUPS
Compute-Module-4-PoE-Board-10.png PoE-Basis√×1√3.0×4×2×2×2√5/12V7-36V
Compute-Module-4-IO-Board-10.png Offiziell von Raspberry Pi②×1√Gen2×12.0×4×2×2×2√12V12V
CM4-IO-WIRELESS-BASE-10.png Drahtlose Basis×1M.2 B / Mini-PCIe2.0×3×1×1√5/12V5V oder 7-36V5G/4G-Unterstützung RS485 CAN Hutschiene
CM4-IO-WIRELESS-BASE-B-10.png UPS-Drahtlose Basis×1M.2 B2.0×3×1×1√5/12V5V oder 7-36VMit UPS 5G/4G-Unterstützung RS485 CAN Hutschiene
CM4-NVME-NAS-BOX-10.png NAS-Mini-Computer×2√M.2 M×2/ Mini-PCIe3.0×2×2×2√5VDual-M.2-M-KEY-Steckplätze
CM4-DISP-BASE-5A-10.png 5″ Touchscreen②×1√M.2 M2.0×4×1×2√5/12V5V
CM4-DISP-BASE-7A-BOX-10.png 7″ All-in-One×1M.2 M2.0×4verwendet×1verwendet√5/12V verwendet7-36VTouchscreen Kamera Lautsprecher
13.3inch-PiPad-C4-10.png 13,3″ All-in-One×12.0×212VHD-Touchscreen
13.3inch-Magic-Mirror-C4-10.png 13,3″ Magic Mirror×12.0×212VHD-Bildschirm, Sprachassistent
Hinweis① USB 3.0 entspricht USB 3.2 Gen1 ② Auf der offiziellen IO-Platine von Raspberry Pi ohne PoE-Schaltung befindet sich nur ein PoE-Anschluss, das bedeutet, dass ein zusätzliches PoE-Modul erforderlich ist, um die PoE-Funktion auf der offiziellen IO-Platine zu aktivieren. Sofern nicht anders angegeben, steht die PoE-Funktion hier für die Integration einer 802.3af-konformen PoE-Schaltung (5V/2,5A).
Vielfältige Peripherieanschlüsse

Onboard-Anschlüsse einschließlich CSI/DSI/FAN/HDMI/USB/RJ45 Gigabit-Ethernet/Micro-SD-Kartensteckplatz/M.2-Steckplatz

Präzise Ausschnitte mit klaren Beschriftungen

jeder Ausschnitt ist vollständig mit dem Anschluss ausgerichtet

Kühlventilator enthalten

wird mit Kühlventilator geliefert, kombiniert mit den Luftstromöffnungen für eine bessere Wärmeableitung

Wandmontage-Unterstützung

Montagelöcher an zwei Seiten, praktisch für die Montage

Anwendungsbeispiele

Binokulare Vision Raspberry Pi-Projekte oder andere industrielle Anwendungen

nur zur Referenz, Display, Kameras und Antennen sind NICHT enthalten.
Außenmaße
Ressourcen & Dienste

* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.

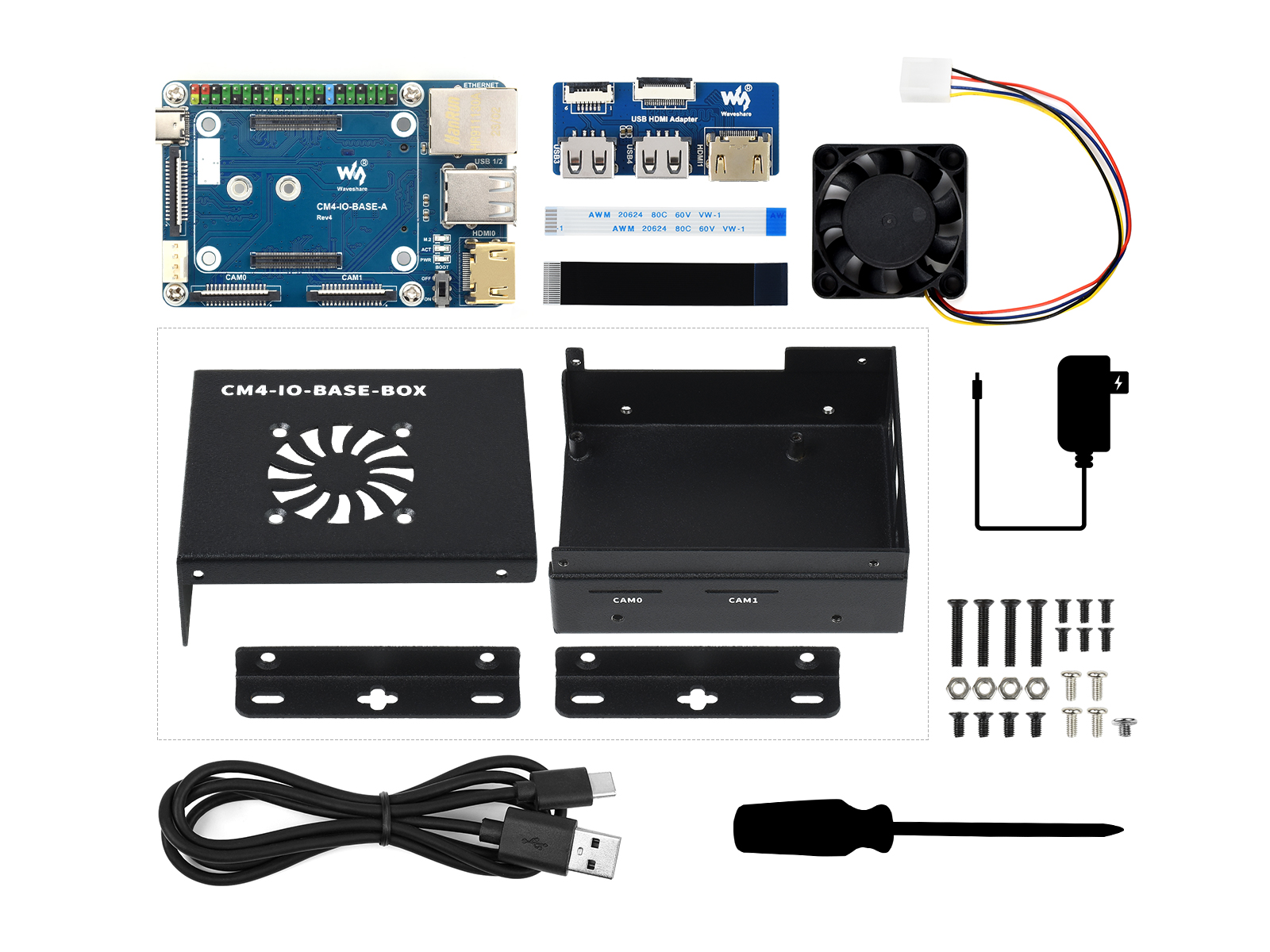

Lieferumfang

  1. CM4-IO-BASE-A x1
  2. Metalles Gehäuse (oben und unten) x1
  3. USB-A auf USB-C Kabel 1m x1
  4. USB-HDMI-Adapter x1
  5. FFC-Kabel 6PIN 1,0 mm Rastermaß 60mm x1
  6. FFC-Kabel 20PIN 0,5 mm Rastermaß 60mm x1
  7. Lüfter-4010-PWM-5V x1
  8. 5V 3A USB-C-Netzteil x1
  9. Schraubendreher x1
  10. Schraubenpackung x1
