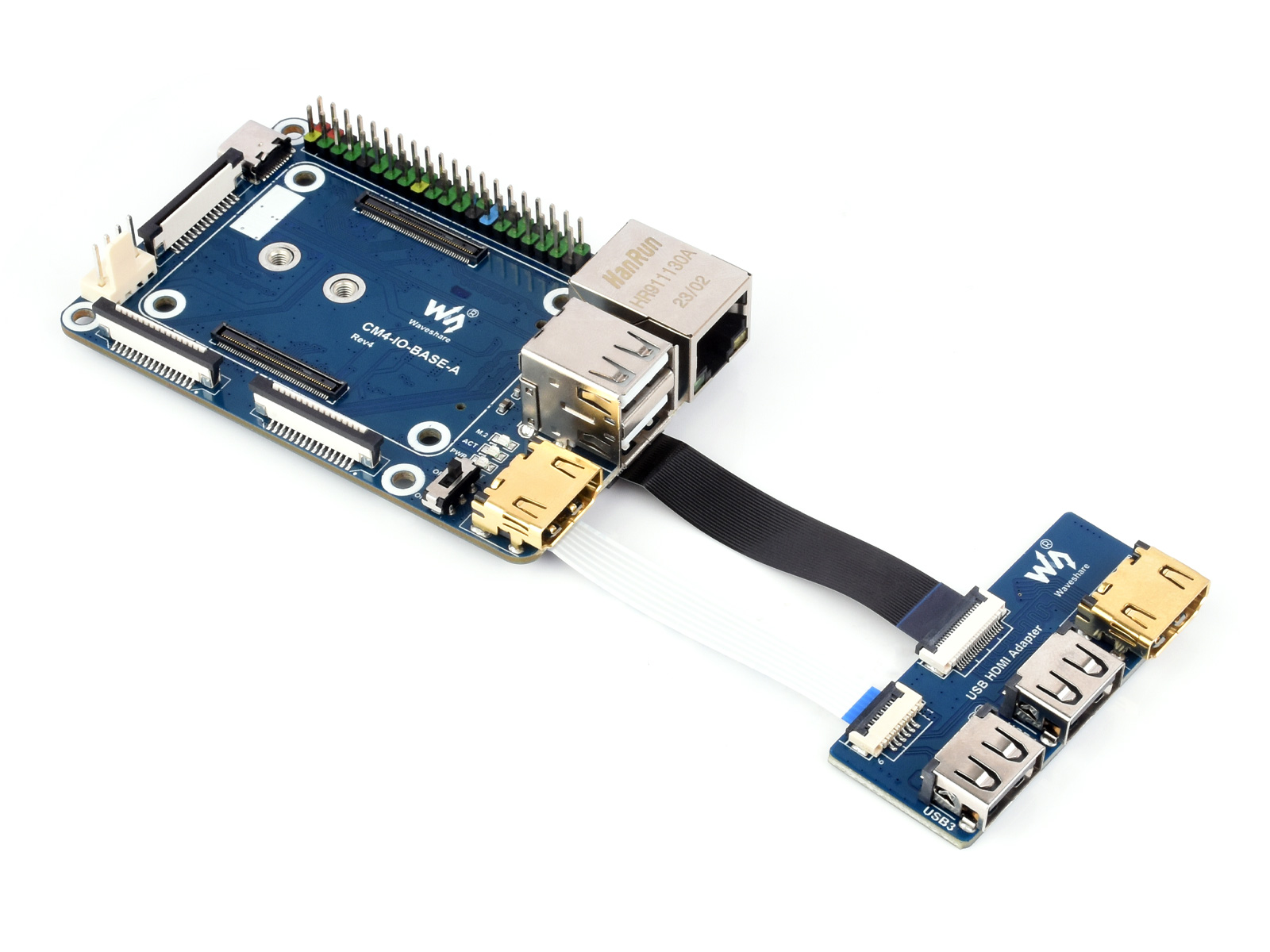

CM4-IO-BASE-A + USB-HDMI-Adapter, für Raspberry Pi Compute Module 4
26,17 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL20269
Produktinformationen "CM4-IO-BASE-A + USB-HDMI-Adapter, für Raspberry Pi Compute Module 4"
CM4-IO-BASE-A + USB-HDMI-Adapter, für Raspberry Pi Compute Module 4
CM4-IO-BASE-A+ USB-HDMI-Adapter
mehr USB- und HDMI-Anschlüsse über FFC
Demonstration
Mini-Grundplatine für Compute Module 4
geeignet zur Bewertung des Raspberry Pi CM4 oder zur Integration in Endprodukte
Leistungsstarke Funktionen in einem Kreditkartengroßen Gehäuse
Was sind die Unterschiede
| CM4-Grundplatine | Anzahl und Spezifikationen der Schnittstellen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PoE | Gigabit ETH | 40PIN GPIO | PCIe | USB① | DSI | HDMI | CSI | RTC | Lüfter Anschluss | Strom Eingang | Eigenschaften | |
 NANO A | √ | 2.0×1 | ×1 | 5V | CM4-Größe | |||||||
 NANO B | ×1 | √ | 2.0×1 | ×1 | ×1 | ×1 | 5V | CM4-Größe | ||||
 NANO C | √ | 2.0×1 | ×1 | ×1 | ×1 | 5V | Onboard-Kamera | |||||
 mini Base A | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | ×2 | 5V | 5V | Mini-Größe | ||
| mini Base B | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | ×2 | √ | 5V | 5V | Mini-Größe | |
 mini Base C | ×1 | √ | M.2 M | 2.0×2 | ×1 | ×2 | √ | 5V | 5V | Spezieller 40PIN LCD-Anschluss | ||
 Touchscreen | ×1 | M.2 M | 2.0×4 | ×1 | ×1 | 5V | IPS-Bildschirm | |||||
 Mini Dual Gigabit | ×2 | √ | 2.0×1 | 5V SH1.0 | 5V | dual ETH | ||||||
 Binokularkamera | ×1 | √ | M.2 M | 2.0×4 | ×2 | 5V | dual 8MP Kameras | |||||
 4CH RS485 | ×1 | 2.0×2 | ×1 | ×2 | ×1 | 5V | 7-36V | dual ETH | ||||
 WIFI6 DUAL ETH | ×1 | √ | M.2 E | 2.0×3 | ×1 | ×2 | ×2 | ×1 | 5/12V | 7-36V | WIFI6 dual ETH | |
 Dual Gigabit ETH | ×2 | √ | 3.0×3 | ×1 | ×2 | ×2 | √ | 5/12V | 7-36V | |||
 IoT Dual Gigabit ETH | ×2 | √ | 3.0×2 | ×1 | ×2 | ×2 | √ | 5/12V | 5V | 5G/4G Unterstützung | ||
 IoT Base | √ | ×1 | Gen2×1 | 2.0×2 | ×2 | ×2 | ×2 | √ | 5/12V | 7-36V | 5G/4G UnterstützungRS232RS485ADC | |
 PoE Base (B) | √ | ×1 | √ | Gen2×1 | 2.0×4 | ×2 | ×2 | ×2 | √ | 5/12V | 5V | RS232RS485 |
 PoE UPS Base | √ | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | ×2 | √ | 5/12V | 7-36V | UPS |
 PoE Base | √ | ×1 | √ | 3.0×4 | ×2 | ×2 | ×2 | √ | 5/12V | 7-36V | ||
 Offiziell von Raspberry Pi | ② | ×1 | √ | Gen2×1 | 2.0×4 | ×2 | ×2 | ×2 | √ | 12V | 12V | |
 Drahtlose Basis | ×1 | M.2 B / Mini-PCIe | 2.0×3 | ×1 | ×1 | √ | 5/12V | 5V oder 7-36V | 5G/4G Unterstützung RS485 CAN Hutschiene | |||
 UPS Drahtlose Basis | ×1 | M.2 B | 2.0×3 | ×1 | ×1 | √ | 5/12V | 5V oder 7-36V | Mit UPS 5G/4G Unterstützung RS485 CAN Hutschiene | |||
 NAS Mini-Computer | ×2 | √ | M.2 M×2/ Mini-PCIe | 3.0×2 | ×2 | ×2 | √ | 5V | dual M.2 M KEY Steckplätze | |||
 5″ Touchscreen | ② | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | √ | 5/12V | 5V | ||
 7″ All-in-One | ×1 | M.2 M | 2.0×4 | verwendet | ×1 | verwendet | √ | 5/12V verwendet | 7-36V | Touchscreen Kamera Lautsprecher | ||
 13,3″ All-in-One | ×1 | 2.0×2 | 12V | HD-Touchscreen | ||||||||
 13,3″ Magic Mirror | ×1 | 2.0×2 | 12V | HD-Bildschirm, Sprachassistent | ||||||||
| Hinweis | ① USB 3.0 ist gleichbedeutend mit USB 3.2 Gen1 ② Auf der offiziellen IO-Platine von Raspberry Pi ohne PoE-Schaltung befindet sich nur ein PoE-Anschluss, das bedeutet, dass ein zusätzliches PoE-Modul erforderlich ist, um die PoE-Funktion auf der offiziellen IO-Platine zu aktivieren. Sofern nicht anders angegeben, steht die PoE-Funktion hier für die Integration einer 802.3af-konformen PoE-Schaltung (5V/2,5A). | |||||||||||
Verbindung mit Compute Module 4
Standard-CM4-Sockel und farbcodierte Raspberry Pi 40PIN GPIO-Anschlüssegeeignet für Compute Module 4 Lite/eMMC-Serie Module
Kompakt, aber vollständig
an Bord mehrere Anschlüsse, darunter: CSI/DSI/FAN/HDMI/USB/RJ45 Gigabit Ethernet/Micro SD-Kartensteckplatz/M.2 Steckplatz
Was ist an Bord
- CM4-Sockel geeignet für alle Varianten von Compute Module 4
- Stromeingang/Programmierung 5V/2,5A Netzteil, oder zur eMMC-Brennung verwendet
- DISP MIPI DSI-Anzeigeanschluss
- FAN zum Anschluss eines Kühlventilators, ermöglicht Geschwindigkeitsanpassung und Messung
- CAM 2x MIPI CSI-Kameraanschlüsse
- HDMI0-Anschluss HDMI0-Port, unterstützt 4K 30fps-Ausgabe
- USB 2.0-Ports 2x USB 2.0-Ports, zum Anschluss verschiedener USB-Geräte
- Gigabit Ethernet-Anschluss Gigabit Ethernet RJ45-Anschluss, mit 10 / 100 / 1000M Netzwerkunterstützung
- M.2 Indikator Anzeige des Betriebsstatus der M.2-Schnittstelle
- ACT Indikator Anzeige des Betriebsstatus des Raspberry Pi
- PWR Indikator Anzeige des Status der Raspberry Pi-Stromversorgung
- BOOT-Auswahl EIN: CM4 wird über USB-C-Schnittstelle gebootet AUS: CM4 wird von eMMC oder Micro SD-Karte gebootet
- 40PIN GPIO-Anschlussleiste
- Micro SD-Kartensteckplatz zum Anschluss einer Micro SD-Karte mit vorinstalliertem Image (NUR Lite-Variante)
- HDMI1 FFC-Anschluss HDMI1-Port, unterstützt 4K 30fps-Ausgabe
- USB 2.0 FFC-Anschluss kann über einen Adapter verbunden werden
- FE1.1S USB HUB-Chip, erweitert einen USB-Port auf 4x Ports
- M.2 Steckplatz unterstützt verschiedene NVME SSDs oder Kommunikationsmodule mit PCIE M.2 KEY-M-Schnittstelle
Außenmaße
Anwendungsbeispiel
nur zur Referenz, CM4, Display und Kameras sind NICHT enthalten.
Ressourcen & Dienste
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.

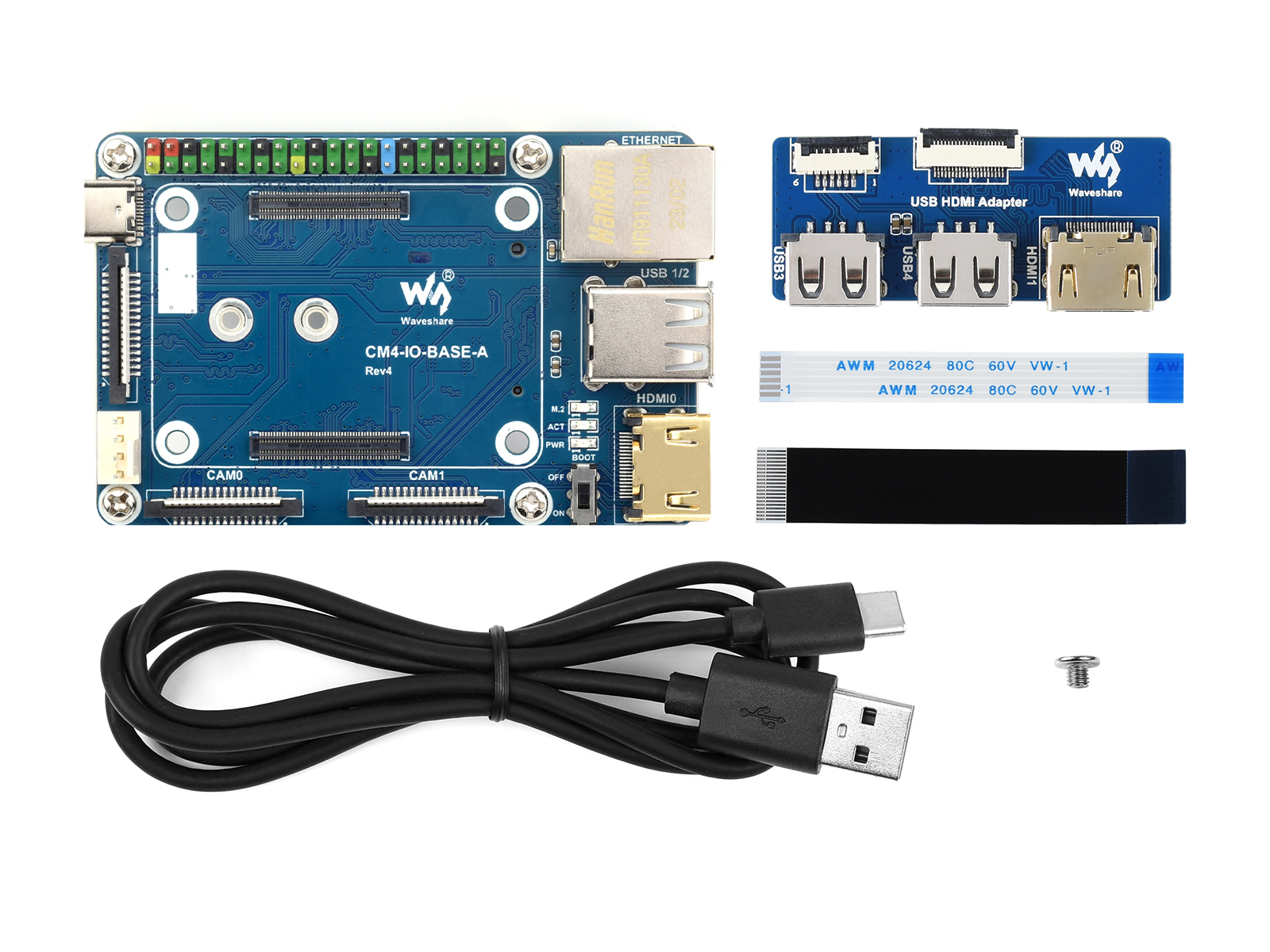

Lieferumfang
- CM4-IO-BASE-A x1
- USB-HDMI-Adapter x1
- FFC-Kabel 6PIN 1,0 mm Rastermaß 60mm x1
- FFC-Kabel 20PIN 0,5 mm Rastermaß 60mm x1
- USB-A auf USB-C Kabel 1m x1
- SSD-Befestigungsschraube x1
