CAN-Bus-Modul (B) für Raspberry Pi Pico, ermöglicht Langstrecken-Kommunikation über SPI
14,27 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL23775
Produktinformationen "CAN-Bus-Modul (B) für Raspberry Pi Pico, ermöglicht Langstrecken-Kommunikation über SPI"
CAN-Bus-Modul (B) für Raspberry Pi Pico, ermöglicht Langstrecken-Kommunikation über SPI
CAN-Bus-Modul (B) für Pico
ermöglicht zuverlässige Langstrecken-Kommunikation für Raspberry Pi Pico mit anderen Geräten
Lieferung mit Online-Entwicklungsressourcen und Handbuch
Funktionen auf einen Blick
- Standard-Raspberry-Pi-Pico-Leistenanschluss, unterstützt Raspberry Pi Pico-Serienversionen
- Verfügt über CAN-Funktion, nutzt SPI-Schnittstellen-CAN-Controller MCP2515 mit Transceiver SIT65HVD230DR
- Lieferung mit Online-Entwicklungsressourcen und Handbuch (Raspberry Pi Pico C/C++ und MicroPython-Beispiele)
Spezifikationen
| Betriebsspannung | 3,3 V~5 V |
|---|---|
| CAN-Controller | MCP2515 |
| CAN-Transceiver | SIT65HVD230DR |
| Kommunikationsbus | SPI |
| Baudrate | 5K~1000Kbps |
Kompatibilität mit Raspberry Pi Pico-Leistenanschluss
Bordseitige Buchsenleiste zum direkten Anschluss an Raspberry Pi Pico
* Raspberry Pi Pico ist NICHT im Lieferumfang enthalten.

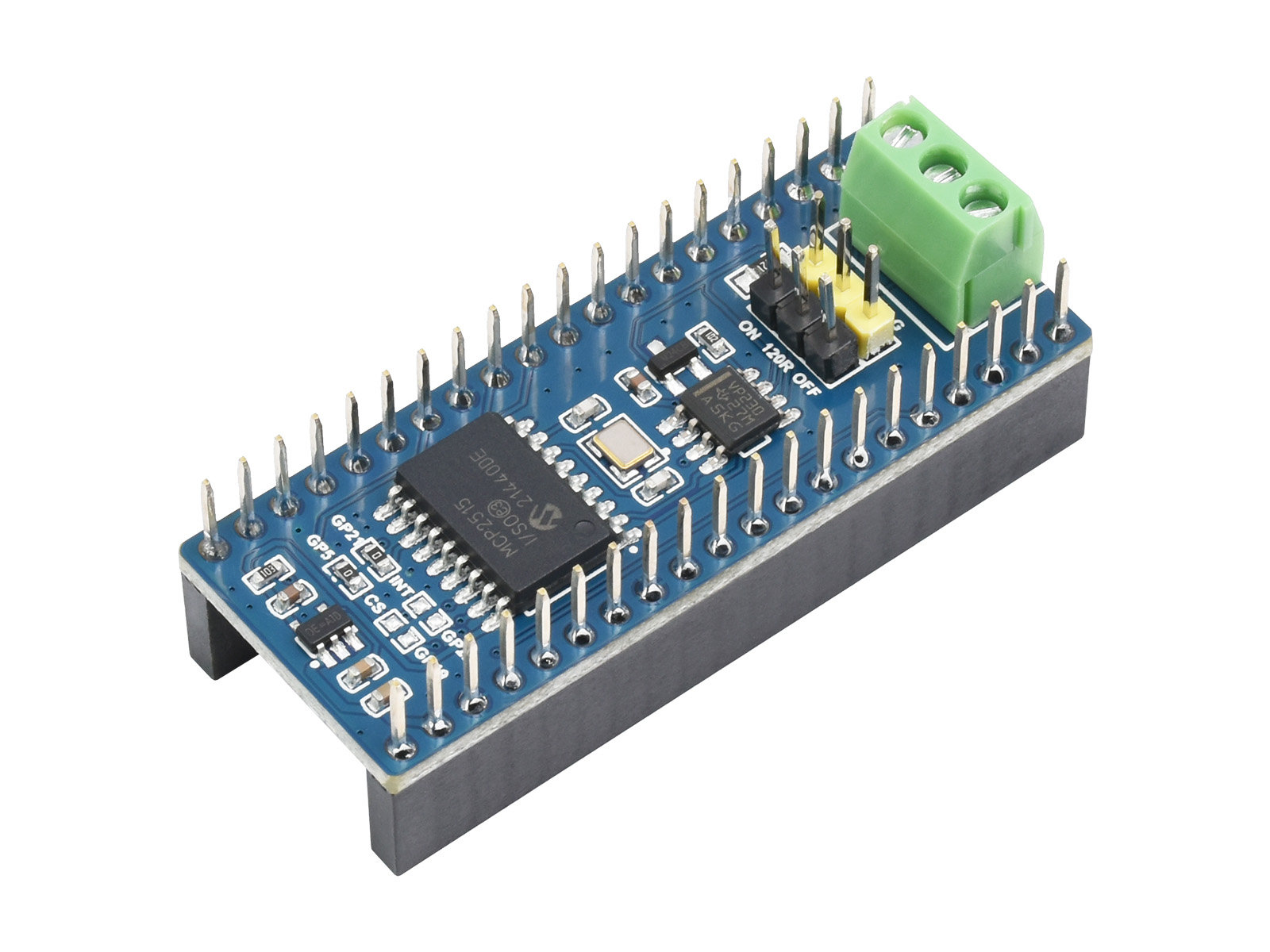

Was befindet sich auf der Platine?
- RT9013-33GB 500mA Low-Dropout, rauscharmer, ultraschneller LDO
- MCP2515 Zweite Generation eines eigenständigen CAN-Controllers
- SIT65HVD230DR 3,3V-CAN-Transceiver
- Terminierungswiderstand-Auswahl EIN: verbunden mit 120R-AnpassungswiderstandAUS: nicht verbunden mit 120R-Anpassungswiderstand
- CAN-Bus-Anschluss
Pinbelegung

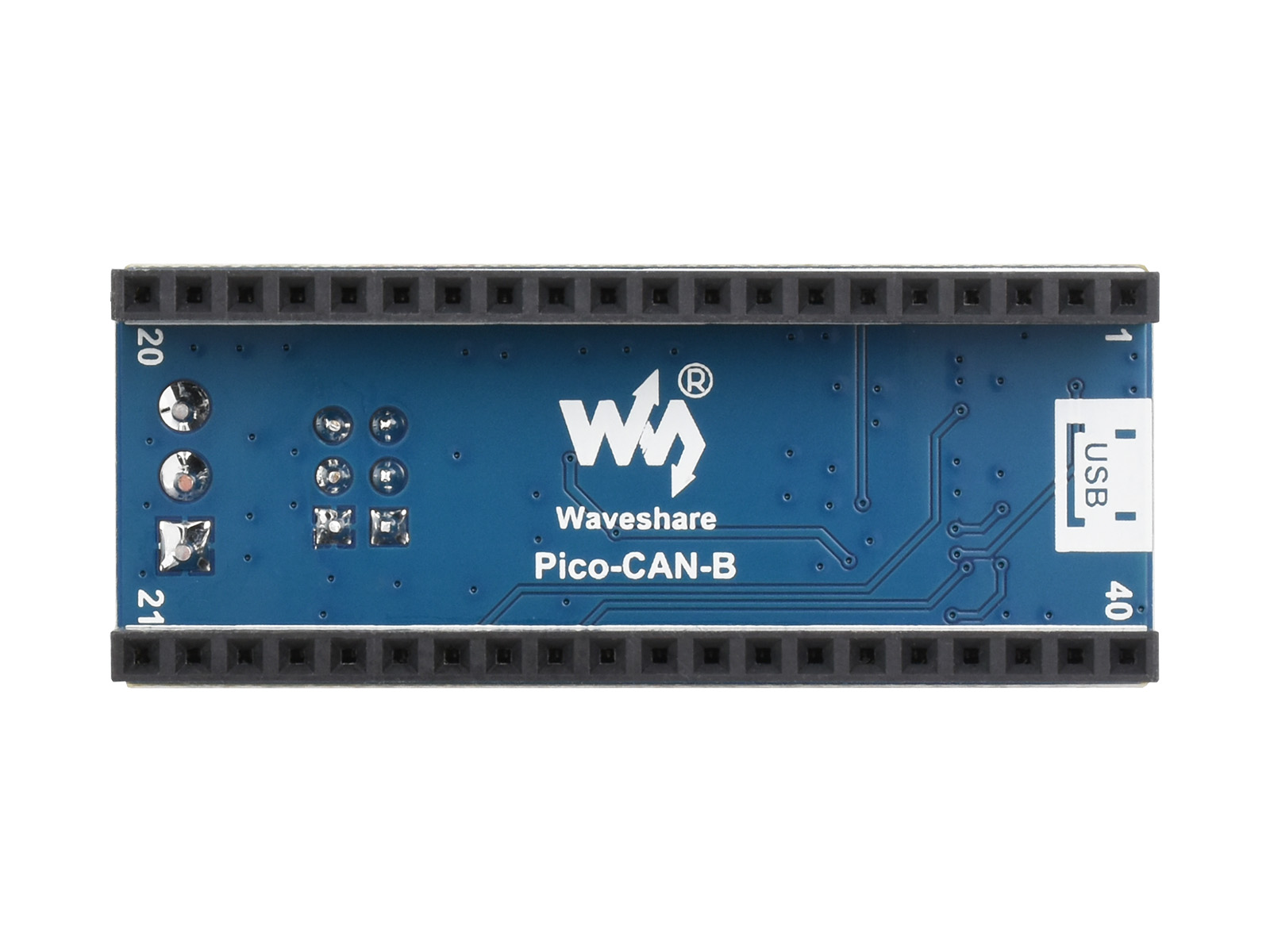

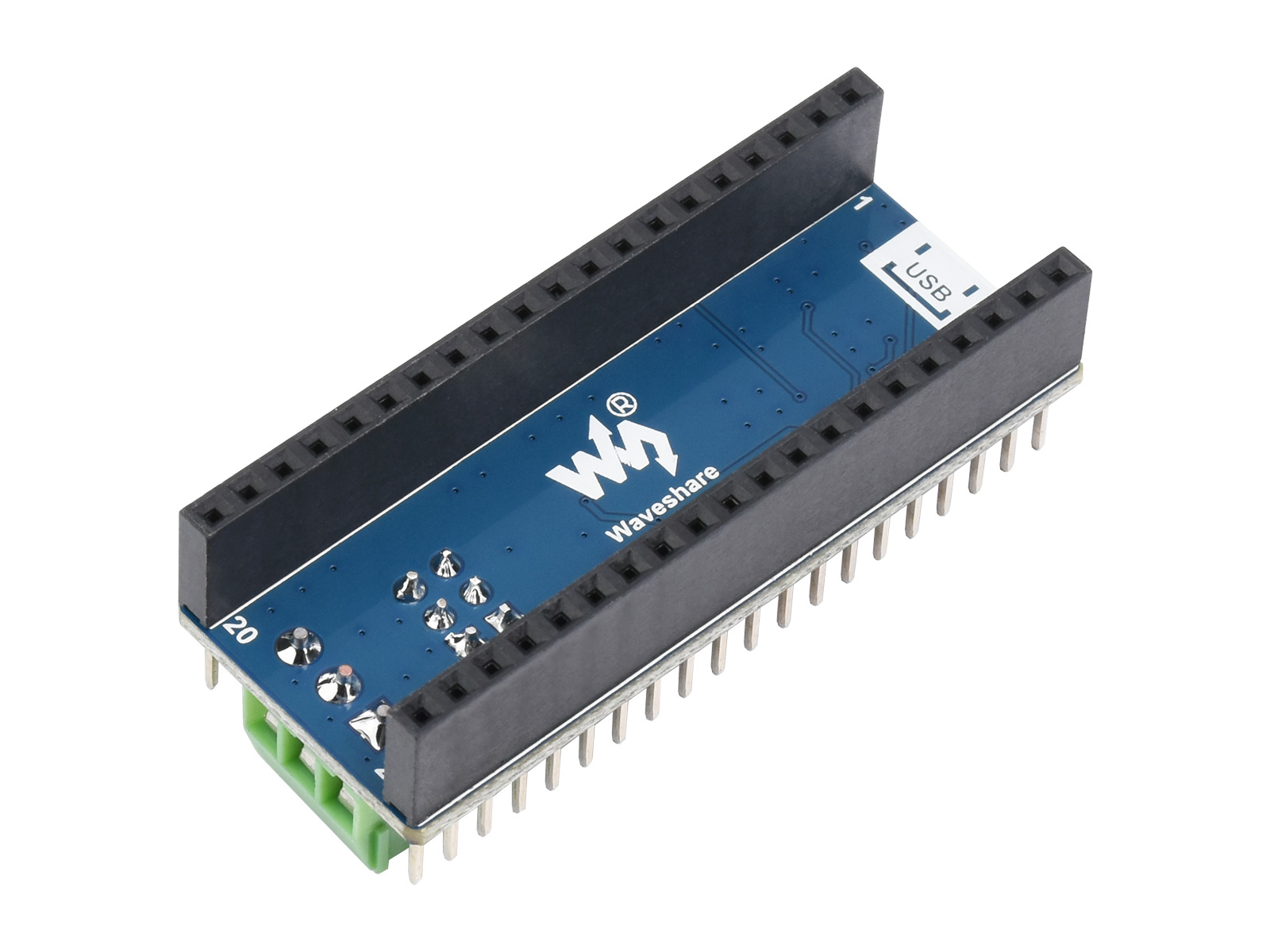

Produktansichten
Abmessungen
Ressourcen & Dienste
* Ressourcen für verschiedene Produkte können variieren. Bitte prüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Lieferumfang
- Pico-CAN-B x1
