Bluetooth 4.0 NRF51822 Kernplatine
10,70 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL9515
Produktinformationen "Bluetooth 4.0 NRF51822 Kernplatine"
BLE4.0 Bluetooth 2.4G Wireless-Modul, nRF51822 Onboard
Übersicht
Core51822 ist ein Wireless-Modul basierend auf nRF51822 – dem Multiprotokoll-Bluetooth® 4.0 Low Energy/2.4 GHz RF SoC, das für ULP (Ultra-Low-Power)-Wireless-Anwendungen entwickelt wurde.
Core51822 Spezifikationen
- Onboard-Chip: nRF51822
- Kommunikationsreichweite (offenes Freifeld@1M Datenrate): 30m
- Frequenzbereich: 2.4GHz
- Betriebsspannung: 2.0V ~ 3.6V
- Betriebstemperatur: -40℃ ~ 85℃
- Abmessungen (PCB): 24,5mm x 32,26mm
- Erweiterungs-Pinleiste: alle I/Os außer P0.26 und P0.27
- Pinleisenabstand: 2,00mm
- Abstand zwischen den Pinleisten auf der linken und rechten Seite: 18,00mm
- Antenne: Onboard-Antenne
nRF51822 Funktionen
- 2.4 GHz Multiprotokoll-RF-Transceiver
- ARM® Cortex™-M0 32-Bit-Prozessor
- 128-Bit-AES-HW-Verschlüsselung
- 256kB Flash & 32kB RAM
- Programmierbare Peripherieverbindung (PPI)
- Digitale Schnittstellen: SPI, I2C, UART
- 10-Bit-ADC
- Programmierbare Ausgangsleistung: -20 bis +4 dBm
- Unabhängige Anwendungsentwicklung und Protokollstack
- Vollständig kompatibel mit NRF24L-Serie
- Pinbelegung kompatibel mit NRF51xxx-Serie
- Global separates Power-Management
- Betriebsspannung: 1,8 V ~ 3,6 V
Anwendungen
- Wearable-Geräte
- Bluetooth-Intelligent-Anwendung
- Handyzubehör
- RFID-Etiketten
- Smart-Home-Geräte
- Industriesteuerung
- Datenerfassungssystem
Änderungshistorie
- 2015.06, Core51822 aktualisiert den Onboard-Chip auf Rev3, verfügt über 32kB RAM, unterstützt höhere SDK-Versionen, und alle Demo-Codes sind weiterhin mit den Rev2-Codes kompatibel.
Core51822 Erweiterungsleisten
Fotos

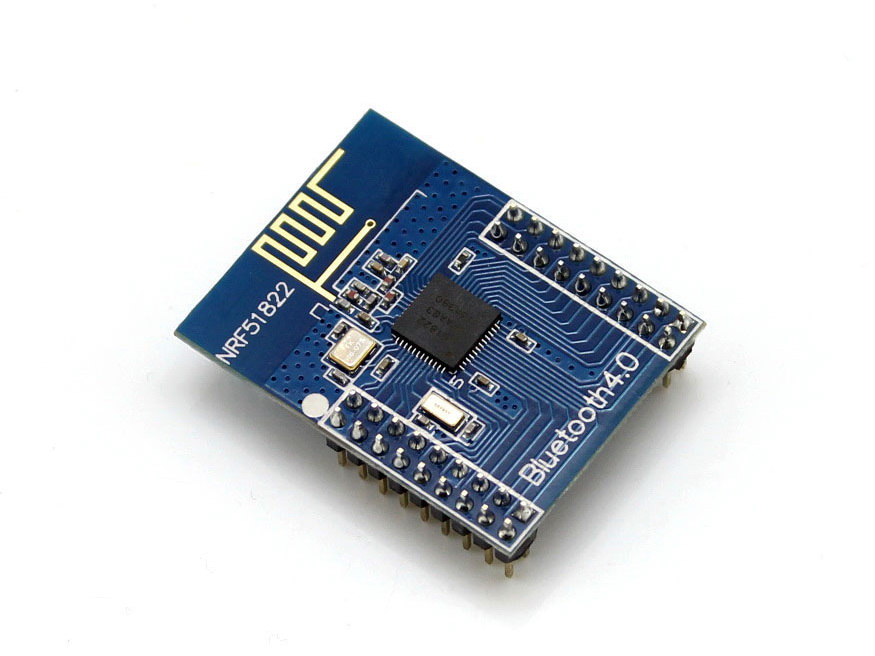

Core51822 Bluetooth 2.4G RF-Modul

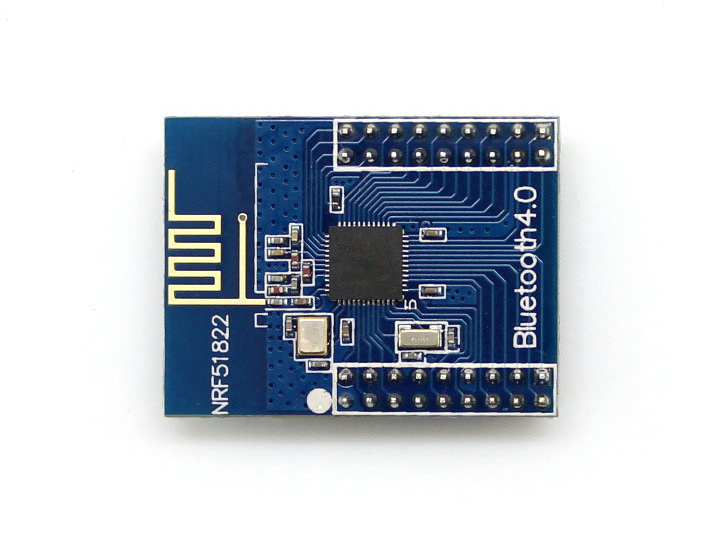

Core51822 Bluetooth 2.4G RF-Modul

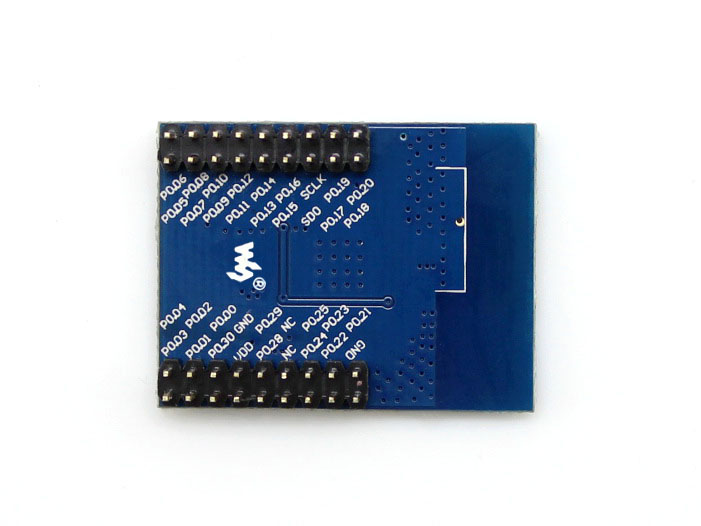

Core51822 Bluetooth 2.4G RF-Modul Rückansicht
Anschluss an die HauptplatineHinweis: Die auf dem Foto gezeigte Hauptplatine ist NICHT im Preis enthalten.
Abmessungen
Vergleich
Entwicklungsressourcen
Wiki : www.waveshare.com/wiki/Core51822
Optionale Artikel
- Empfohlen für Debugging und Programmierung: ARM Debugger
Lieferumfang
- Core51822 x 1
