Bluetooth 4.0 NRF51822 Kernplatine, kleines Format
8,32 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL10649
Produktinformationen "Bluetooth 4.0 NRF51822 Kernplatine, kleines Format"
BLE4.0 Bluetooth 2.4G Funkmodul, nRF51822 an Bord
Übersicht
Core51822 (B) ist ein Funkmodul auf Basis des nRF51822 – des Multiprotokoll-Bluetooth® 4.0 Low Energy/2.4 GHz RF SoC, der für ULP (Ultra-Low-Power)-Funkanwendungen entwickelt wurde.
Core51822 (B) Spezifikationen
- Onboard-Chip: nRF51822
- Kommunikationsreichweite (offenes Freifeld@1M Datenrate): 30m
- Frequenzbereich: 2.4GHz
- Betriebsspannung: 2.0V ~ 3.6V
- Betriebstemperatur: -40℃ ~ 85℃
- Abmessungen (PCB): 17,0mm x 20,8mm
- Erweiterungs-Pinleiste: alle I/Os außer P0.26 und P0.27
- Antenne: Onboard-Antenne
nRF51822 Funktionen
- 2.4 GHz Multiprotokoll-Funktransceiver
- ARM® Cortex™-M0 32-Bit-Prozessor
- 128-Bit-AES-HW-Verschlüsselung
- 256kB Flash & 32kB RAM
- Programmierbare Peripherieverbindung (PPI)
- Digitale Schnittstellen: SPI, I2C, UART
- 10-Bit-ADC
- Programmierbare Ausgangsleistung: -20 bis +4 dBm
- Unabhängige Anwendungsentwicklung und Protokollstack
- Vollständig kompatibel mit NRF24L-Serie
- Pinbelegung kompatibel mit NRF51xxx-Serie
- Global separates Power Management
- Betriebsspannung: 1,8 V ~ 3,6 V
Anwendungen
- Wearables
- Bluetooth Intelligent Application
- Handyzubehör
- RFID-Etiketten
- Smart-Home-Geräte
- Industriesteuerung
- Datenerfassungssystem
Änderungshistorie
- 2015.06: Core51822 (B) aktualisiert den Onboard-Chip auf Rev3, verfügt über 32kB RAM, unterstützt neuere SDK-Versionen, und alle Demo-Codes sind weiterhin mit den Rev2-Codes kompatibel.
Core51822 (B) Erweiterungsleisten
Fotos

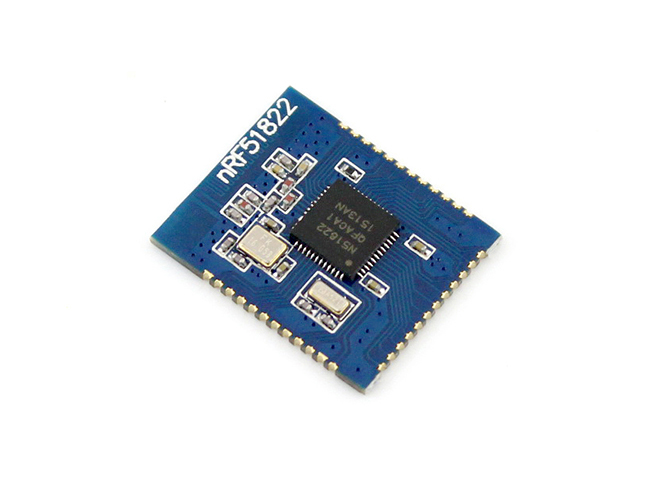

Core51822 (B) Bluetooth 2.4G RF-Modul

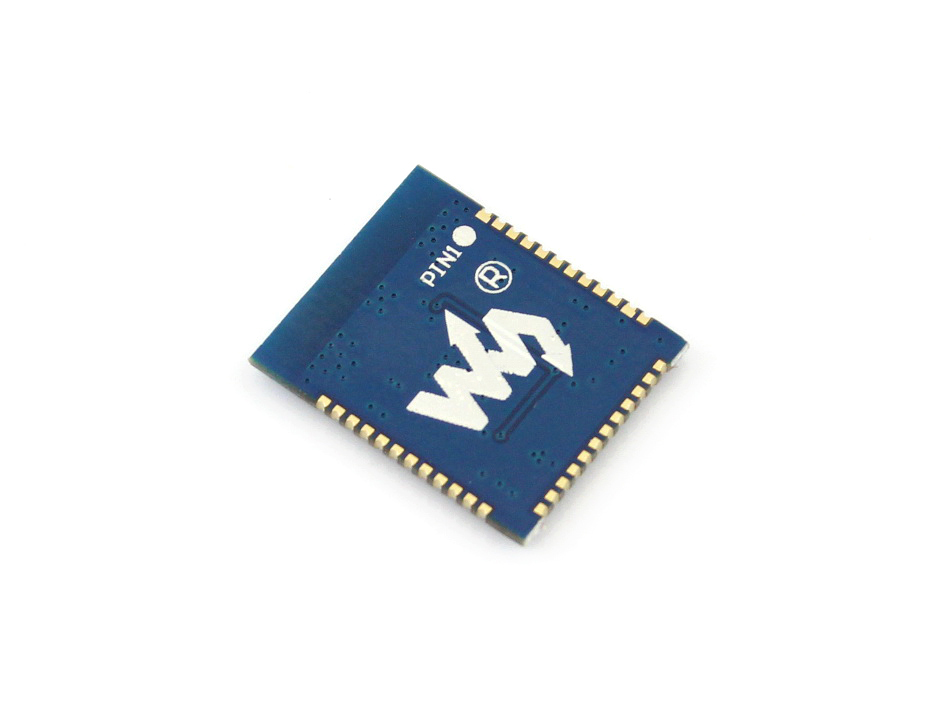

Core51822 (B) Bluetooth 2.4G RF-Modul Rückansicht

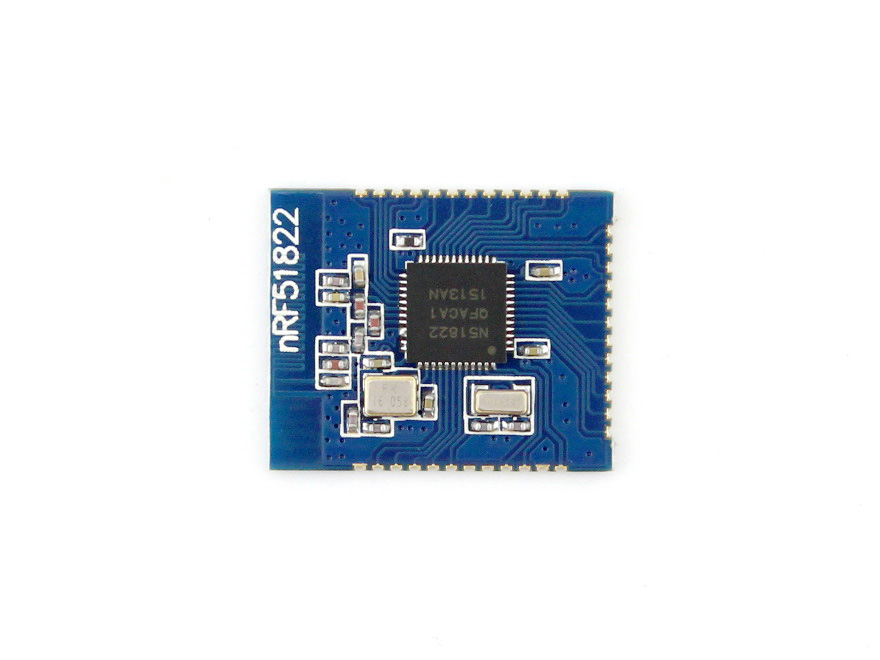

Core51822 (B) Bluetooth 2.4G RF-Modul

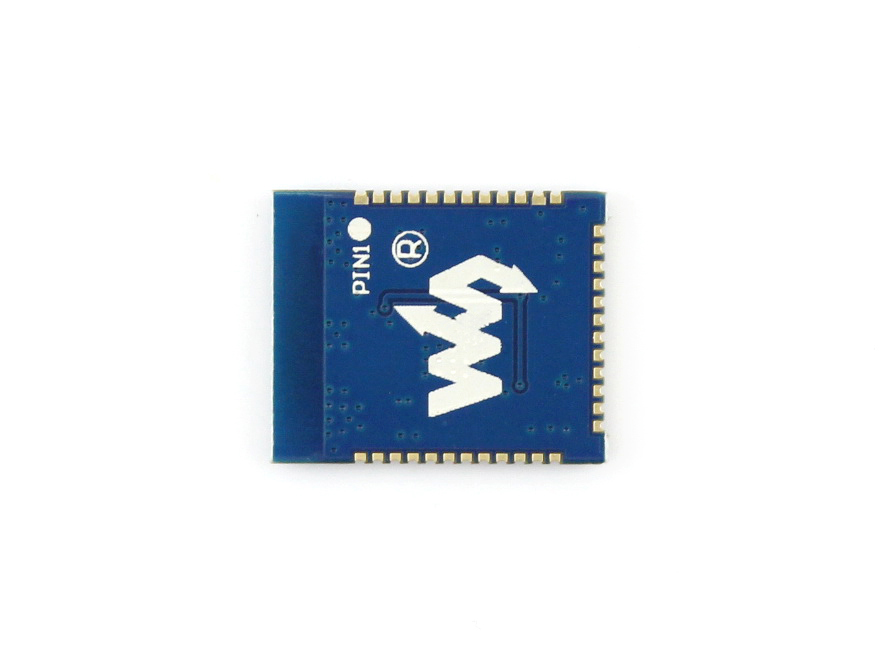

Core51822 (B) Bluetooth 2.4G RF-Modul Rückansicht Abmessungen
Vergleich
Entwicklungsressourcen
Wiki: www.waveshare.com/wiki/Core51822_(B)
Optionale Artikel
- Empfohlen für Debugging und Programmierung: ARM Debugger
Lieferumfang
- Core51822 (B) x 1
