Bluetooth 4.0 NRF51822 Eval Kit

Übersicht

NRF51822 Eval Kit ist ein Entwicklungs-/Evaluierungs-Kit, das für nRF51822 konzipiert wurde und aus dem Hauptplatine BLE400 und dem Funkmodul Core51822 besteht.

BLE400 Funktionen

• Onboard-Batteriefach, mehrere Stromversorgungen verfügbar
• Alle IOs sind zugänglich für einfache Erweiterungen
• Integriert CP2102 für Debugging
• LEDs und Benutzer-Tasten, kompatibel mit anderen offiziellen Boards, einfach zu verwenden

Ausstattung der BLE400

1. Funkmodul-Anschluss: zum einfachen Anschließen von Modulen wie Core51822
2. MCU-Pin-Erweiterungsanschluss
3. I2C-Schnittstelle
4. SPI-Schnittstelle
5. 5V/3.3V Strom-Ein-/Ausgang: normalerweise als Stromausgang verwendet, auch Common-Grounding mit anderen Benutzerboards
6. USB-Anschluss: USB-zu-UART über Onboard-Konverter CP2102
7. Debugging-Schnittstelle
8. UART-Schnittstelle
9. Batteriefach
10. Benutzer-LEDs
11. Benutzer-Tasten
12. Reset-Taste
13. CP2102
14. USB-zu-UARTJumper
15. LEDs & Tasten Jumper

BLE400 Abmessungen

Core51822 Spezifikationen

• Onboard-Chip: nRF51822
• Kommunikationsreichweite (offenes Freifeld@1M Datenrate): 30m
• Frequenzbereich: 2.4GHz
• Betriebsspannung: 2.0V ~ 3.6V
• Betriebstemperatur: -40℃ ~ 85℃
• Abmessungen (PCB): 24.5mm x 32.26mm
• Erweiterungs-Pinleiste: alle I/Os außer P0.26 und P0.27
• Pinleisenabstand: 2.00mm
• Abstand zwischen den Pinleisten auf der linken und rechten Seite: 18.00mm
• Antenne: Onboard-Antenne

nRF51822 Funktionen

• 2.4 GHz Multiprotokoll-Funktransceiver
• ARM® Cortex™-M0 32-Bit-Prozessor
• 128-Bit AES HW-Verschlüsselung
• 256kB Flash & 32kB RAM
• Programmierbare Peripherieverbindung (PPI)
• Digitale Schnittstellen: SPI, I2C, UART
• 10-Bit-ADC
• Programmierbare Ausgangsleistung: -20 bis +4 dBm
• Unabhängige Anwendungsentwicklung und Protokollstack
• Vollständig kompatibel mit NRF24L-Serie
• Pinbelegung kompatibel mit NRF51xxx-Serie
• Global separates Power-Management
• Betriebsspannung: 1.8 V ~ 3.6 V

Anwendungen

• Wearables
• Bluetooth-Intelligent-Anwendungen
• Handyzubehör
• RFID-Etiketten
• Smart-Home-Geräte
• Industriesteuerung
• Datenerfassungssysteme

Änderungshistorie

• 2015.06, Core51822 aktualisiert den Onboard-Chip auf Rev3, verfügt über 32kB RAM, unterstützt höhere SDK-Versionen, und alle Demo-Codes sind weiterhin mit den Rev2-Codes kompatibel.

Core51822 Erweiterungsleisten

Fotos

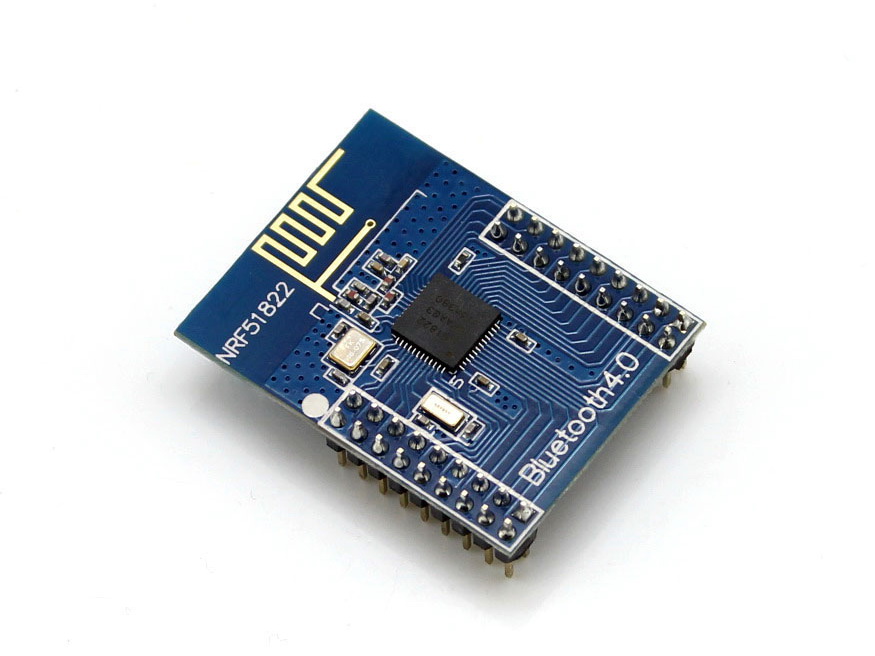

Core51822 Bluetooth 2.4G RF Modul

Core51822 Bluetooth 2.4G RF Modul Rückansicht

BLE400 Bluetooth 2.4G RF Hauptplatine

BLE400 Bluetooth 2.4G RF Hauptplatine Rückansicht

Core51822 auf der BLE400

Verbindung mit Zubehör

Downloads

Entwicklungsressourcen: Demo-Codes, Schaltpläne, Datenblätter usw.Wiki:www.waveshare.com/wiki/NRF51822_Eval_Kit

Optionale Artikel

• Empfohlen für Debugging und Programmierung: ARM Debugger

Lieferumfang

1. BLE400 x 1
2. Core51822 x 1
3. USB Typ A auf Mini-B Kabel x 1
