Bluetooth 4.0 Mainboard

10,70 €*

Derzeit nicht auf Lager

Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Liefertermin anfragen Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Produktnummer: WSAL9546

Produktinformationen "Bluetooth 4.0 Mainboard"

BLE4.0 Bluetooth 2.4G Hauptplatine, bietet I/O-Erweiterungsanschlüsse und verschiedene Schnittstellen

BLE400 ist eine Hauptplatine, die für das BLE4.0 Bluetooth 2.4G Funkmodul entwickelt wurde.

Onboard-Batteriefach, mehrere Stromversorgungen verfügbar
Alle IOs sind zugänglich für einfache Erweiterungen
Integriert CP2102 für Debugging
LEDs und Benutzer-Tasten, kompatibel mit anderen offiziellen Platinen, einfach zu verwenden

Bluetooth 2.4G RF Entwicklungsboard Onboard-Ressourcen

Funkmodul-Anschluss: zum einfachen Anschließen von Modulen wie Core51822
MCU-Pin-Erweiterungsanschluss
I2C-Schnittstelle
SPI-Schnittstelle
5V/3.3V Stromversorgungsein-/ausgang: normalerweise als Stromausgang verwendet, auch gemeinsame Masse mit anderen Benutzerplatinen
USB-Anschluss: USB-zu-UART über onboard-Konverter CP2102
Debugging-Schnittstelle
UART-Schnittstelle
Batteriefach
Benutzer-LEDs
Benutzer-Tasten
Reset-Taste
CP2102
USB-zu-UARTJumper
LEDs & Tasten Jumper

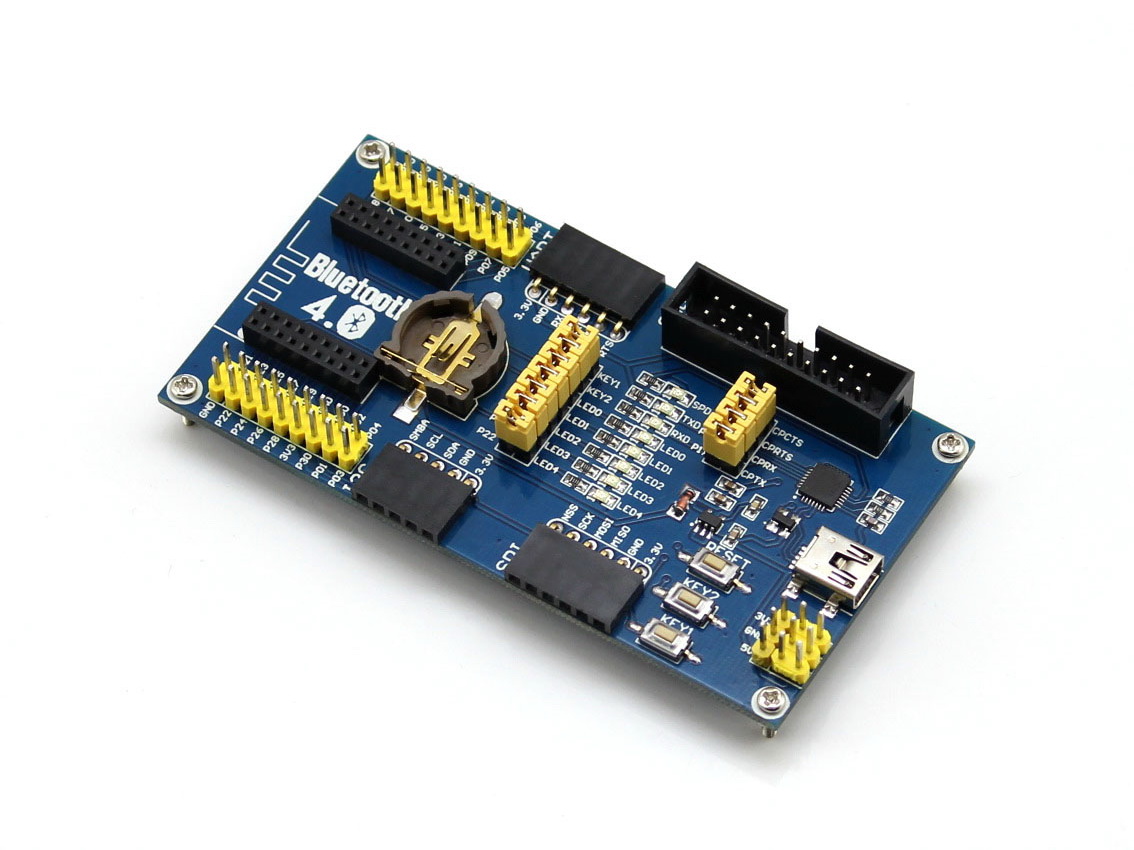

BLE400 Bluetooth 2.4G RF Hauptplatine

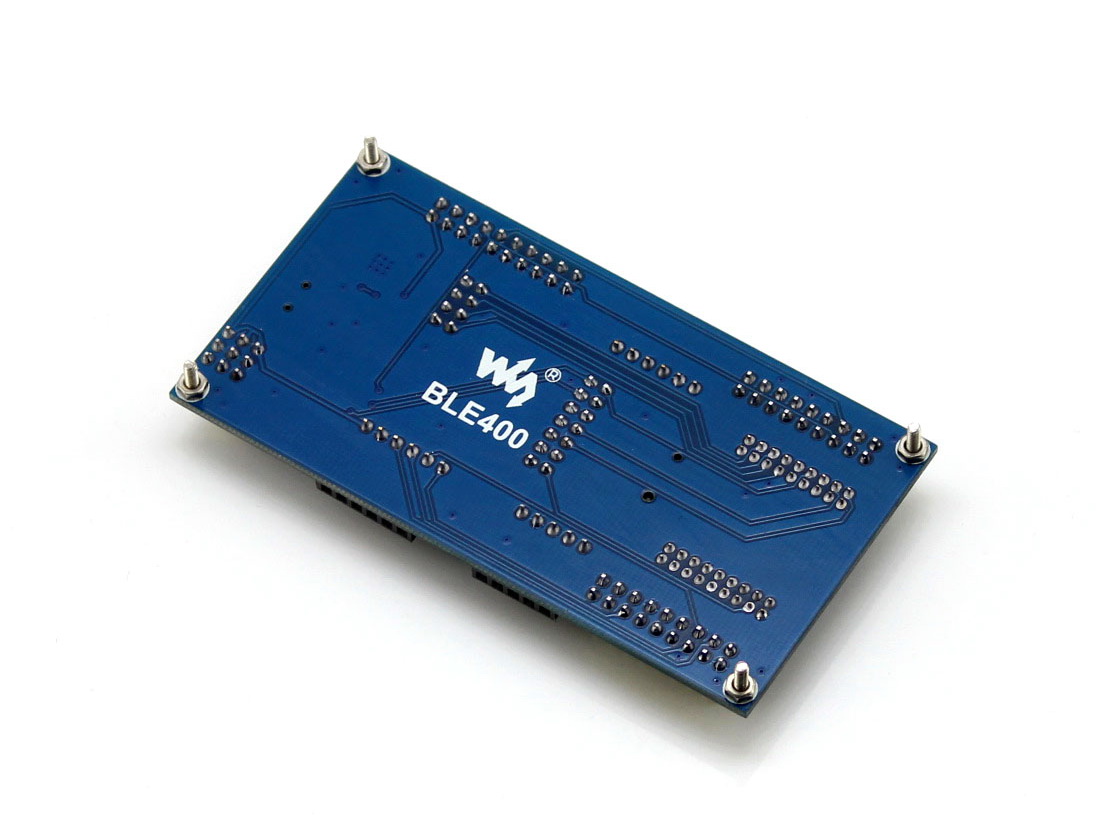

BLE400 Bluetooth 2.4G RF Hauptplatine Rückansicht

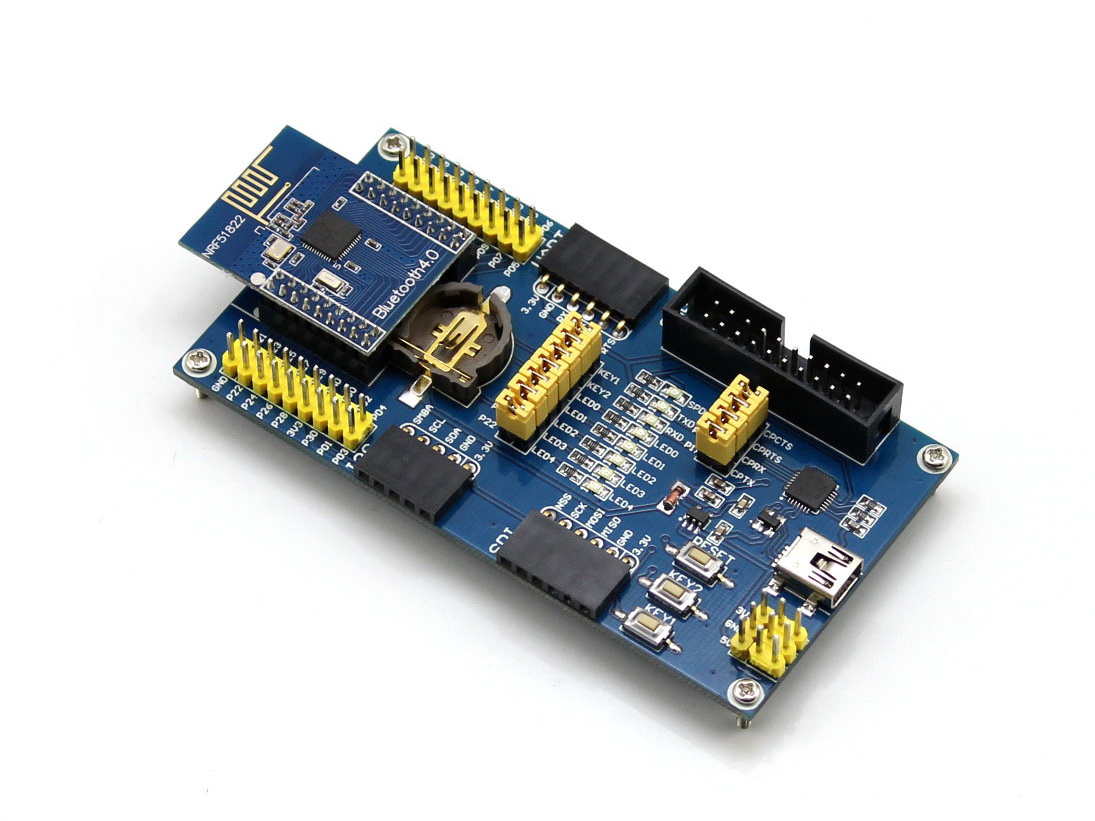

Anschluss mit dem Funkmodul

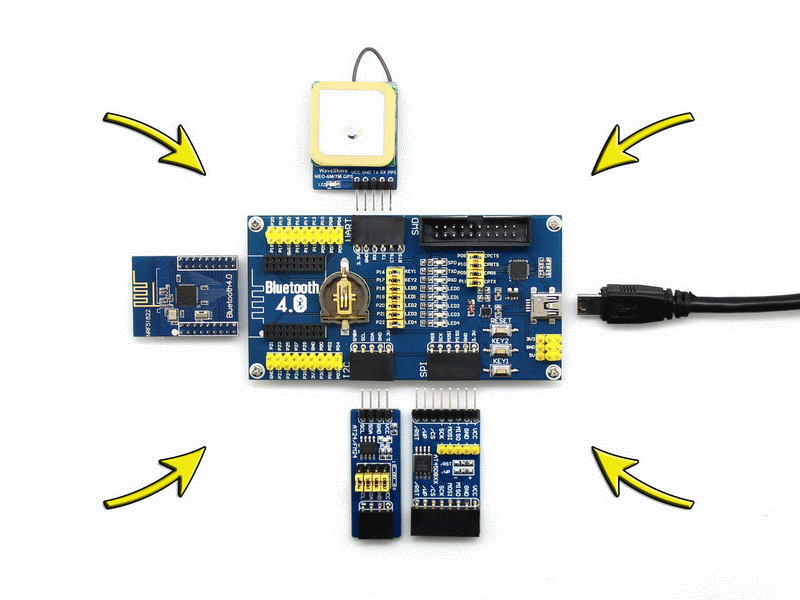

Anschluss mit verschiedenen Zubehörteilen

Hinweis: Module und Zubehör auf den Fotos sind NICHT im Preis enthalten.

Entwicklungsressourcen: Demo-Codes, Schaltpläne, Datenblätter usw.Wiki:www.waveshare.com/wiki/BLE400
