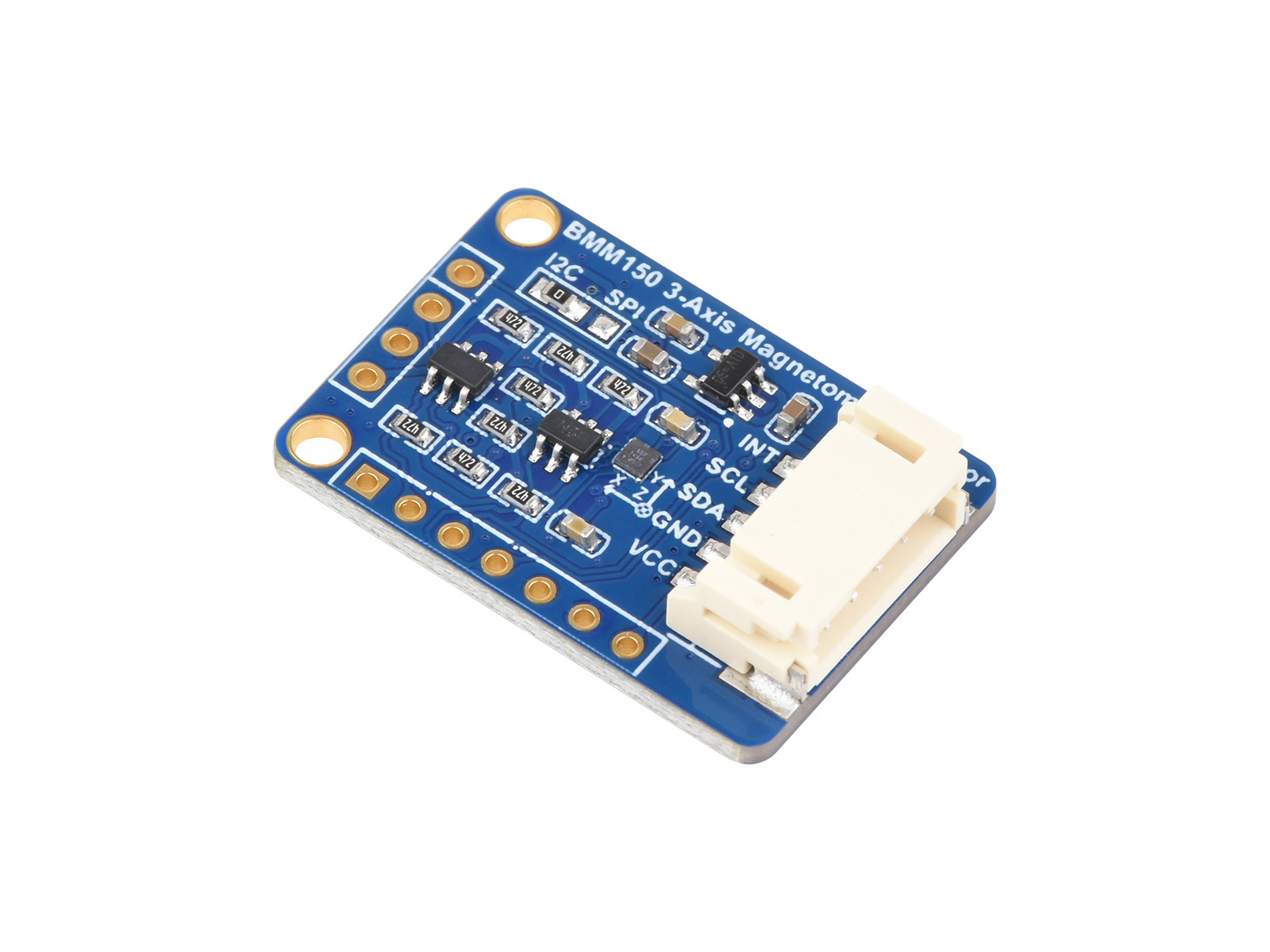

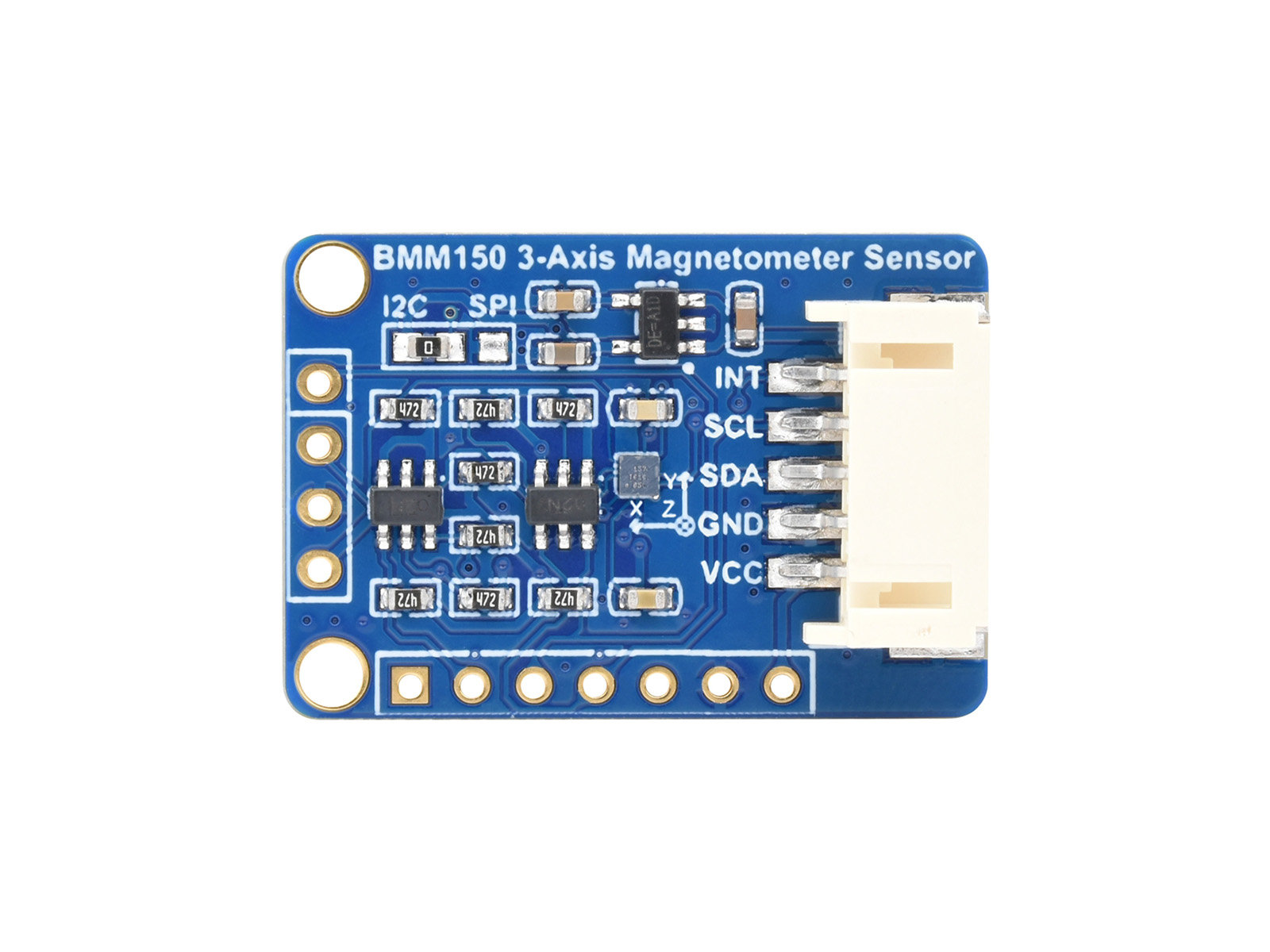

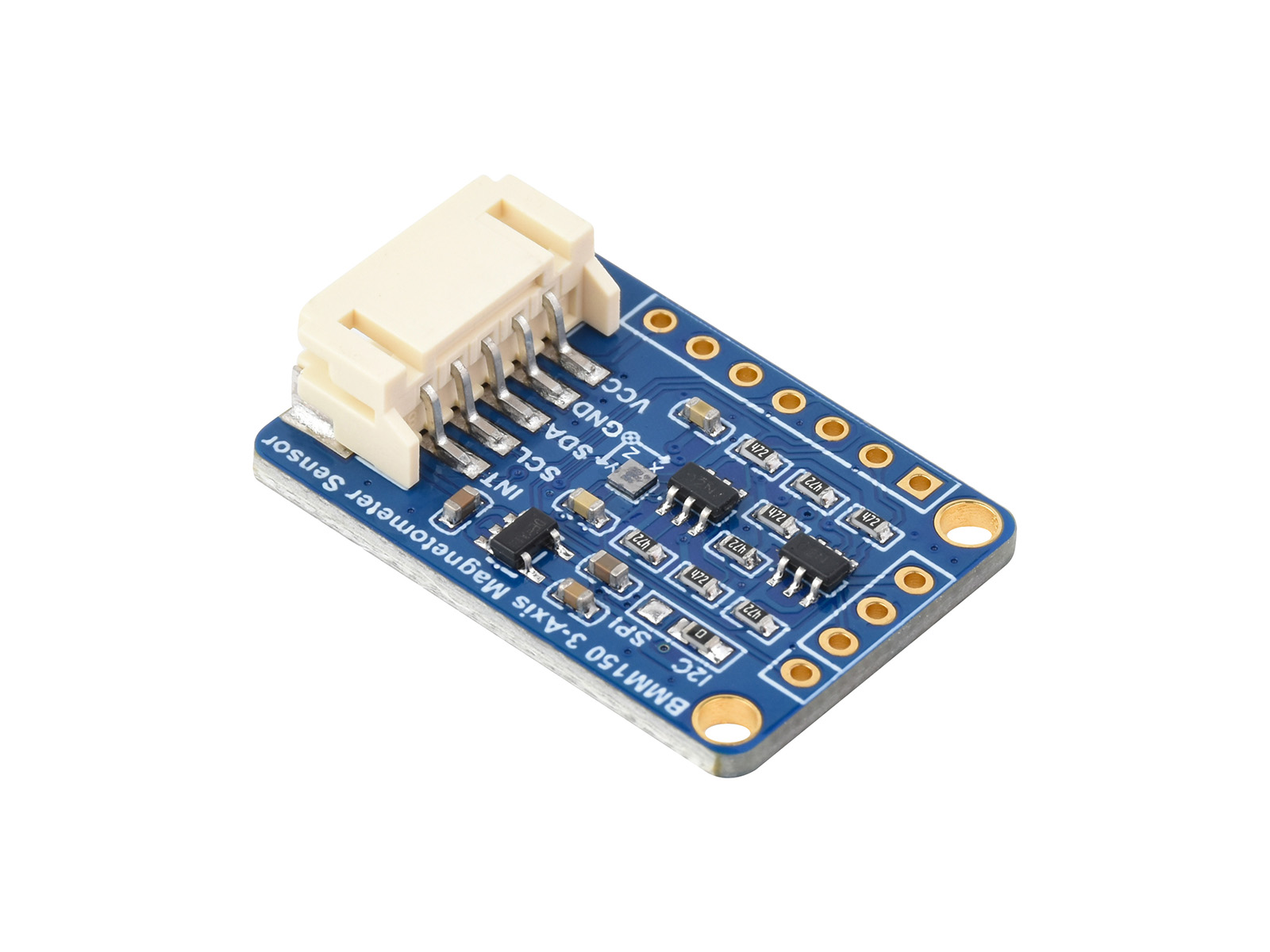

BMM150 3-Achsen-Magnetfeldsensor, Digitaler Kompass-Sensor, Magnetfeldmessung
8,32 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "BMM150 3-Achsen-Magnetfeldsensor, Digitaler Kompass-Sensor, Magnetfeldmessung"
Geeignet für Kompass- und elektronische Kompassanwendungen
Unterstützt Raspberry Pi / Raspberry Pi Pico / Arduino / ESP32 ...
Dies ist ein digitaler Kompasssensor auf Basis des BMM150, der die Messung des Magnetfelds in drei senkrechten Achsen unterstützt. Er verfügt über I2C-/SPI-Schnittstellen und kann in der Roboternavigation und -positionierung, als elektronischer Kompass, magnetischer Kompassgeräte usw. eingesetzt werden.
- An Bord befindlicher BMM150 zur Messung des Magnetfelds in drei senkrechten Achsen
- Unterstützt I2C-/SPI-Schnittstellenkommunikation, I2C-Schnittstelle standardmäßig, SPI über onboard-Widerstand umschaltbar
- An Bord befindlicher Spannungswandler, kompatibel mit 3,3 V/5 V Pegel
- Liefert Online-Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi / Raspberry Pi Pico / Arduino / ESP32)
| Kommunikationsschnittstelle | I2C / SPI (I2C-Bus standardmäßig) |
|---|---|
| Stromversorgung | 3,3 V~5 V |
| Magnetischer Messbereich | 1300 μT (X-, Y-Achse), 2500 μT (Z-Achse) |
| Auflösung | 0,3 μT |
| Betriebstemperatur | -40 °C ~ +85 °C |
| Abmessungen | 29 × 20 mm |
Für die Verwendung mit Controller-Boards wie Raspberry Pi / Raspberry Pi Pico / ESP32 / Arduino

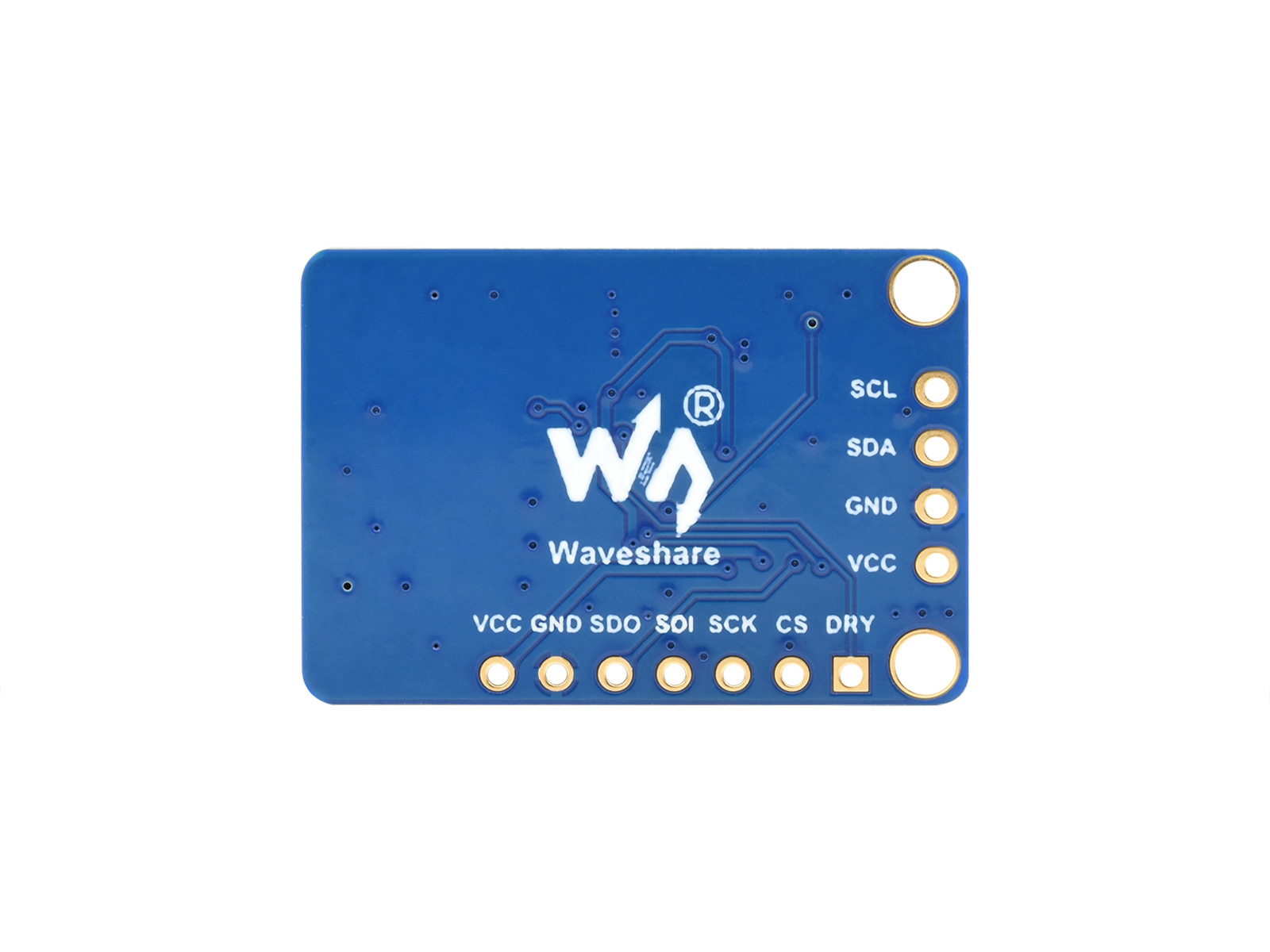

| PIN | I2C | PIN | SPI |
|---|---|---|---|
| VCC | 3,3 V/5 V Stromversorgung | VCC | 3,3 V/5 V Stromversorgung |
| GND | Masse | GND | Masse |
| SDA | I2C-Daten | SDO | SPI-Daten, kann mit Host-MISO verbunden werden |
| SCL | I2C-Takt | SDI | SPI-Daten, kann mit Host-MOSI verbunden werden |
| INT | Interrupt-Ausgang, kann mit I/O verbunden werden | SCK | SPI-Takteingang |
| CS | Chip-Auswahl, kann mit I/O verbunden werden | ||
| DRY | Bereitschaftszustand für Datenübertragung/-empfang, kann mit I/O verbunden werden |
Lieferumfang
- BMM150 3-Achsen-Magnetometersensor x1
- PH2.0 5PIN Kabel x1
