Audio-Treiberplatine für RDK X3 Entwicklungsplatine, unterstützt Audio-Wiedergabe und -Aufnahme, Stereo-Kodierung/-Dekodierung, integrierte Kopfhörerbuchse und 4-Kanal-Mikrofone
22,60 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL23898
Produktinformationen "Audio-Treiberplatine für RDK X3 Entwicklungsplatine, unterstützt Audio-Wiedergabe und -Aufnahme, Stereo-Kodierung/-Dekodierung, integrierte Kopfhörerbuchse und 4-Kanal-Mikrofone"
Audio-Treiberplatine für RDK X3-Entwicklungsboard, unterstützt Audio-Wiedergabe und -Aufnahme, Stereo-Kodierung/-Dekodierung, integrierte Kopfhörerbuchse und 4-Kanal-Mikrofone
Audio-Treiberplatine für RDK X3
Unterstützt Audio-Wiedergabe und -Aufnahme, Stereo-Kodierung/-Dekodierung
Eigenschaften
- Standard-RDK-X3-40-Pin-Leiste
- Verwendet den hocheffizienten 4-Kanal-Kodierungs-Chip ES7210 mit I2S-Kommunikationsschnittstelle
- Verwendet den hocheffizienten Stereo-Audio-Dekodierungs-Chip ES8156 mit I2S-Kommunikationsschnittstelle
- Integriert 4 hochwertige MEMS-Siliziummikrofone, unterstützt 4-Kanal-Aufnahme, hervorragende Klangqualität
- An Bord befindet sich eine Standard-3,5-mm-Kopfhörerbuchse, Musikwiedergabe über externe Kopfhörer
- Unterstützt Soundeffekte wie Stereo, 3D-Surround usw.
- Liefert Online-Entwicklungsressourcen und Handbuch mit
Spezifikationen
| Audio-Kodierungs-Chip | ES7210 | Audio-Dekodierungs-Chip | ES8156 |
|---|---|---|---|
| Steuerungsschnittstelle | I2C | Audio-Schnittstelle | I2S |
| ADC-SNR | 102 dB | DAC-SNR | 110 dB |
| Betriebsspannung | 3,3 V | Abmessungen | 65 × 56 mm |

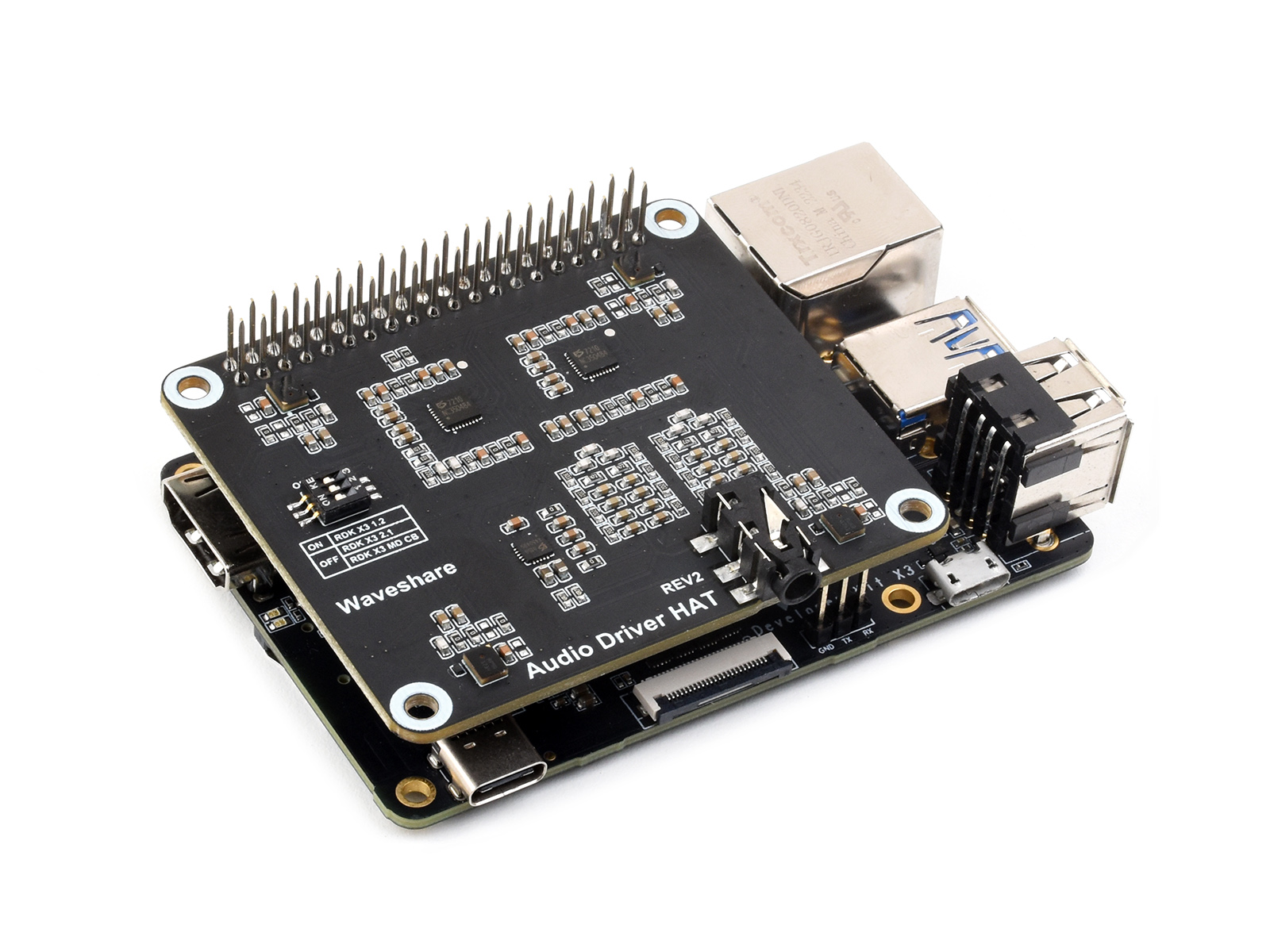

Geeignet für RDK X3-Entwicklungsboard
Erweitert mehrere Audio-Funktionen für RDK X3, geeignet für Anwendungen, die Audio-Funktionalität erfordern
* Nur zur Referenz, das RDK X3 ist NICHT enthalten.
Pinbelegung
Was befindet sich auf der Platine
- ES7210 Audio-Kodierungs-Chip
- ES8156 Audio-Dekodierungs-Chip
- Hochwertiges MEMS-Siliziummikrofon × 4
- DIP-Schalter zur Kompatibilität mit RDK X3 V1.2 / V2.1 und RDK X3 MD
- Standard-3,5-mm-Kopfhörerbuchse
- RDK X3 40-Pin-GPIO-Leiste

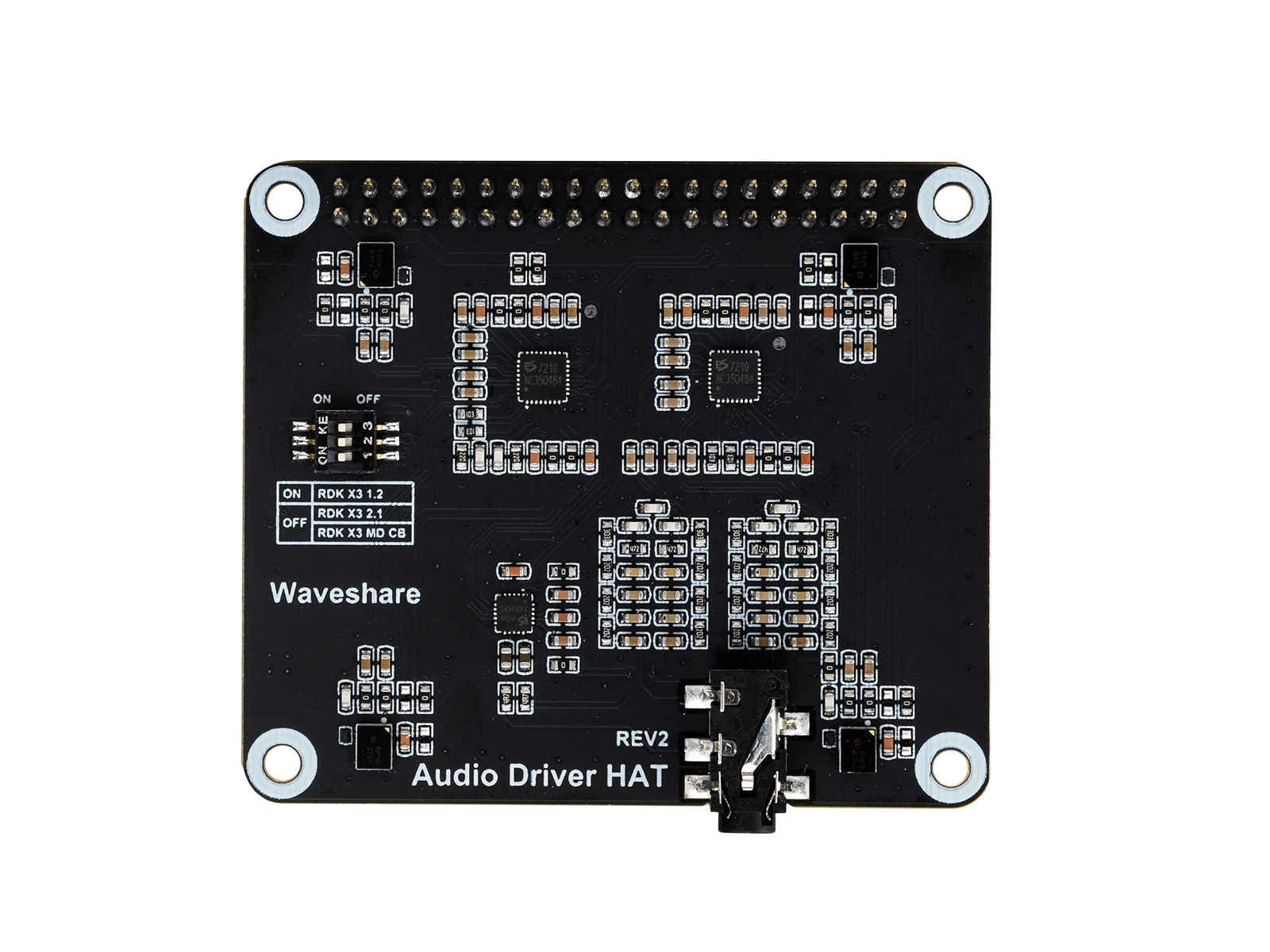

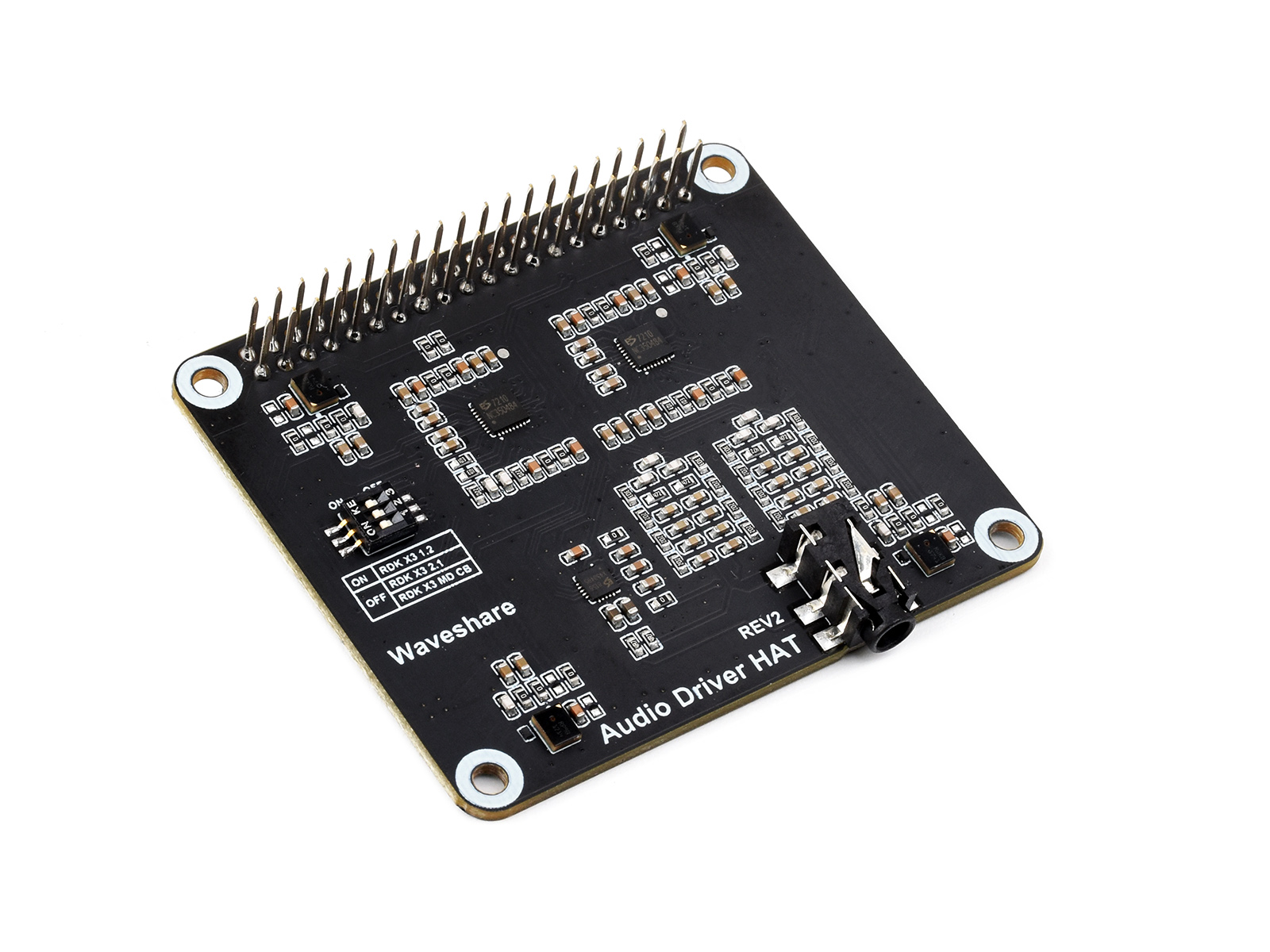

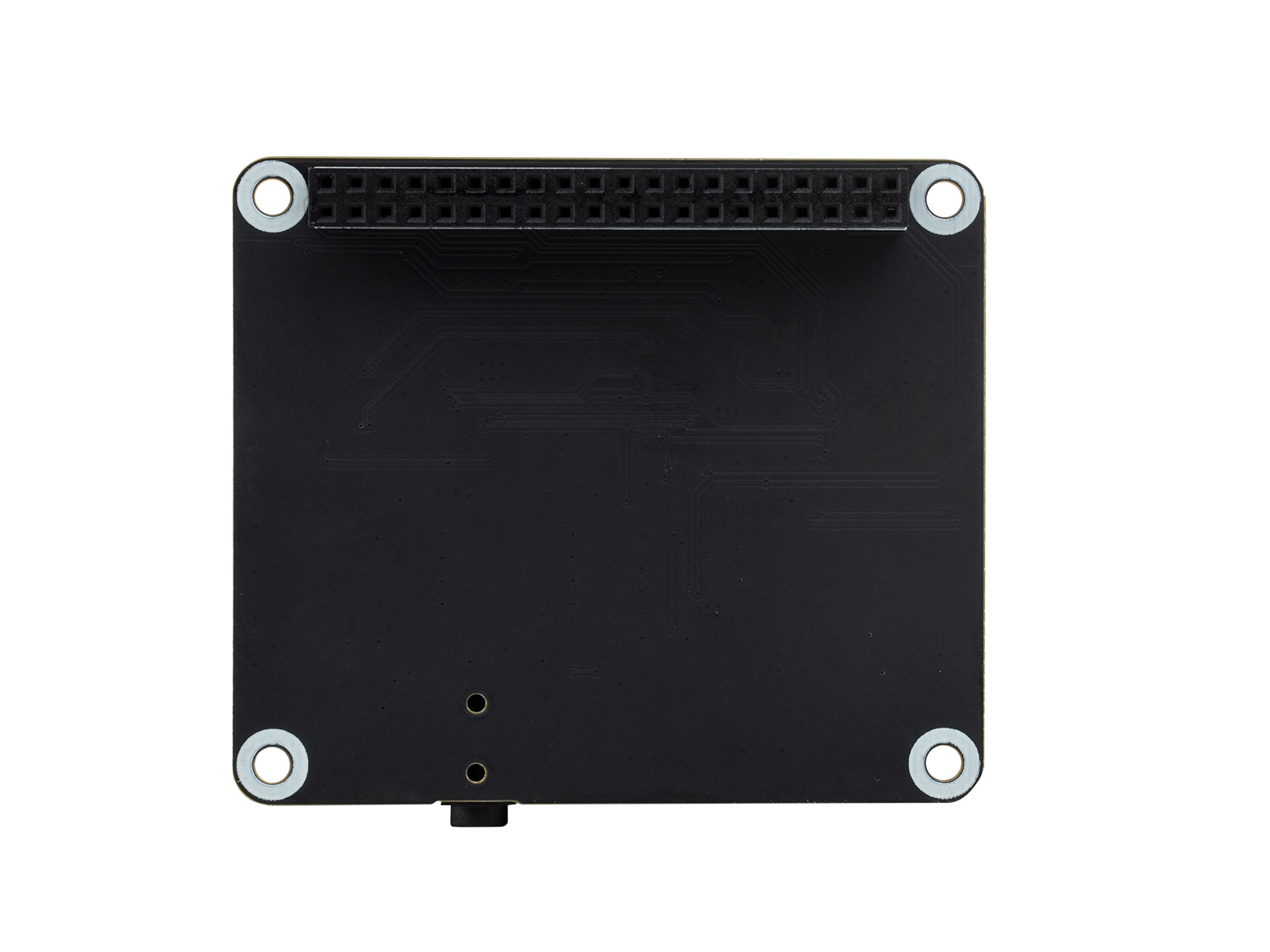

Produktansicht
Außenabmessungen
Ressourcen & Dienste
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Lieferumfang
Audio-Treiber-HAT x1
