Audio-Erweiterungsmodul für Raspberry Pi Pico, gleichzeitige Kopfhörer-/Lautsprecherausgabe
15,46 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "Audio-Erweiterungsmodul für Raspberry Pi Pico, gleichzeitige Kopfhörer-/Lautsprecherausgabe"
Kurzbeschreibung: Audio-Erweiterungsmodul für Raspberry Pi Pico, Kopfhörer- und Lautsprechersignalausgabe gleichzeitig
Breites Spektrum an Audio-Abtastraten, Kopfhörer- und Lautsprechersignalausgabe gleichzeitig

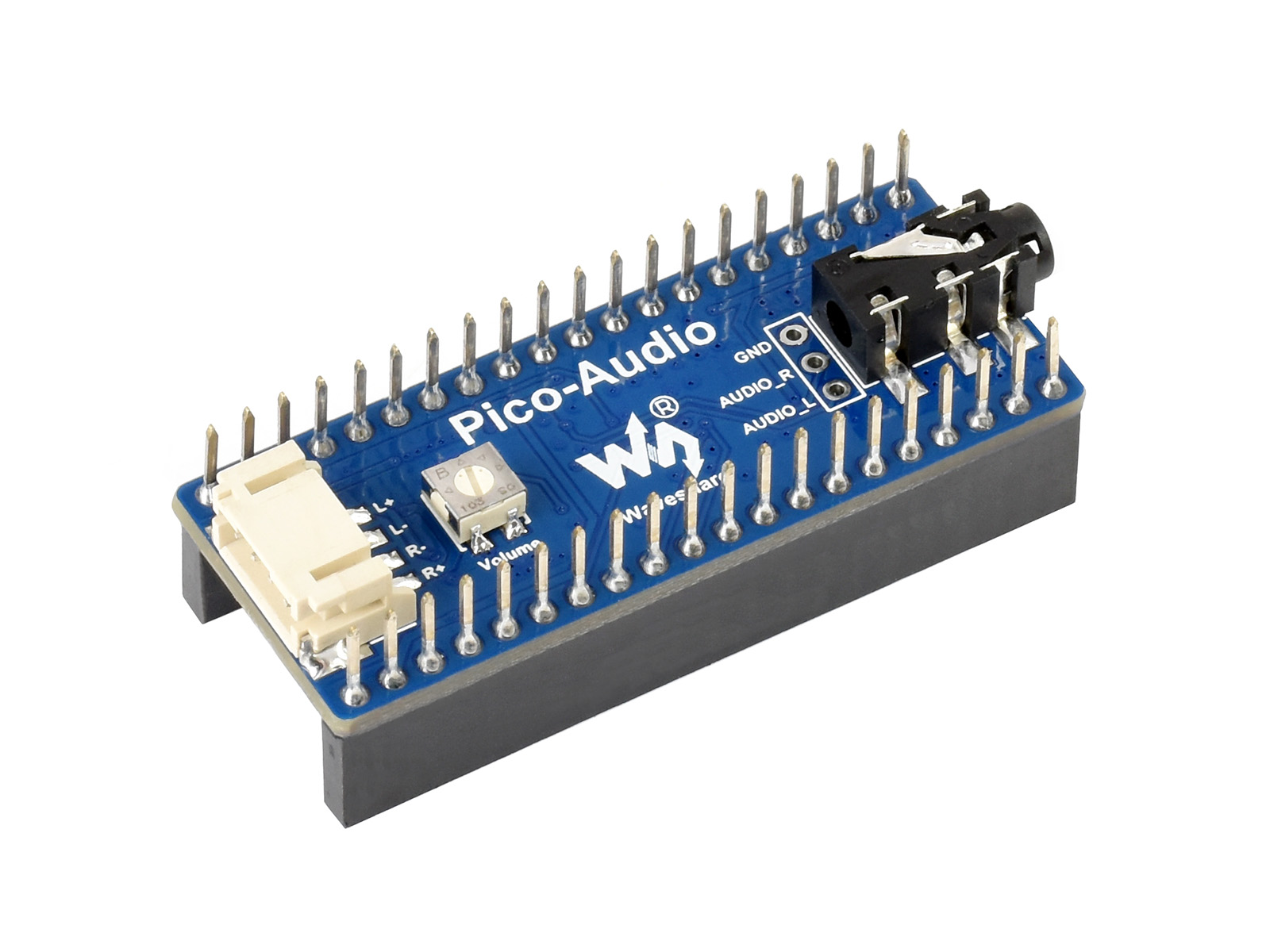

Das Pico-Audio ist ein Audio-Erweiterungsmodul, das für den Raspberry Pi Pico entwickelt wurde. Es integriert den PCM5101A Low-Power-Stereo-Dekoder und verwendet den I2S-Bus zur Übertragung des Audiosignals. Es unterstützt ein breites Spektrum an Audio-Abtastraten und ermöglicht die gleichzeitige Ausgabe von Kopfhörer- und Lautsprechersignalen.
- Standard-Raspberry-Pi-Pico-Steckleiste, unterstützt die Raspberry Pi Pico-Serie
- Standard 3,5-mm-Audiobuchse zum Anschluss externer Kopfhörer
- Zweikanal-Lautsprecher-Anschlussleisten zum direkten Ansteuern von Lautsprechern
- Audio-Abtastrate von 8 bis 384000 Hz
- Stereo-Soundeffektausgabe
- Verwendung von 3-Draht-I2S, wodurch EMI effektiv reduziert wird
- Liefert mit Entwicklungsressourcen und Handbuch (Raspberry Pi Pico Audio-Wiedergabecode, Soundkartencode)
| Betriebsspannung | 5V | Logikpegel | 3,3V |
|---|---|---|---|
| Audiodecoder | PCM5101A | Audiobus | I2S |
| DAC SNR | 106 dB | Lautsprechertreiber | 2,6W/Kanal (4Ω BTL) |

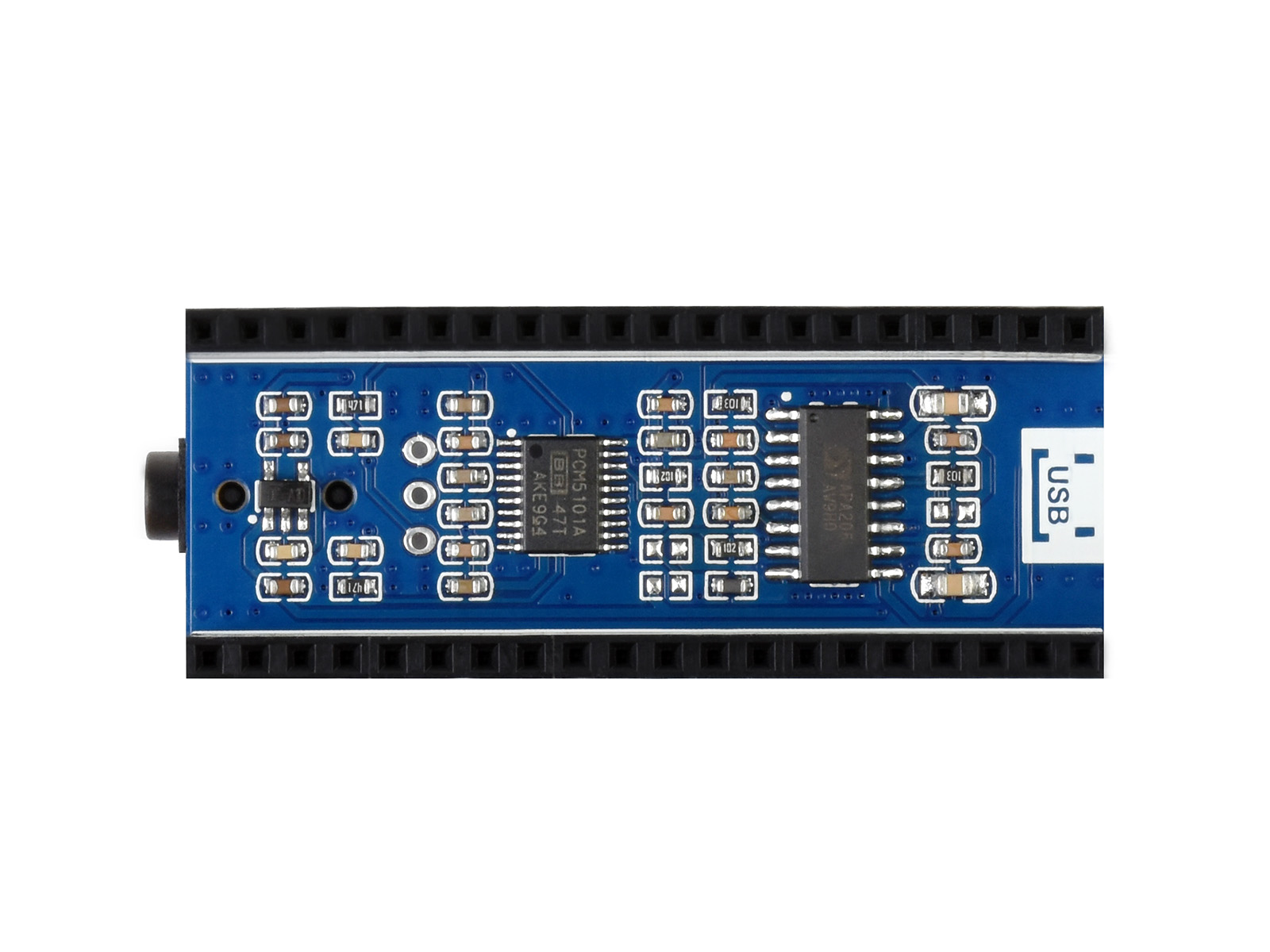

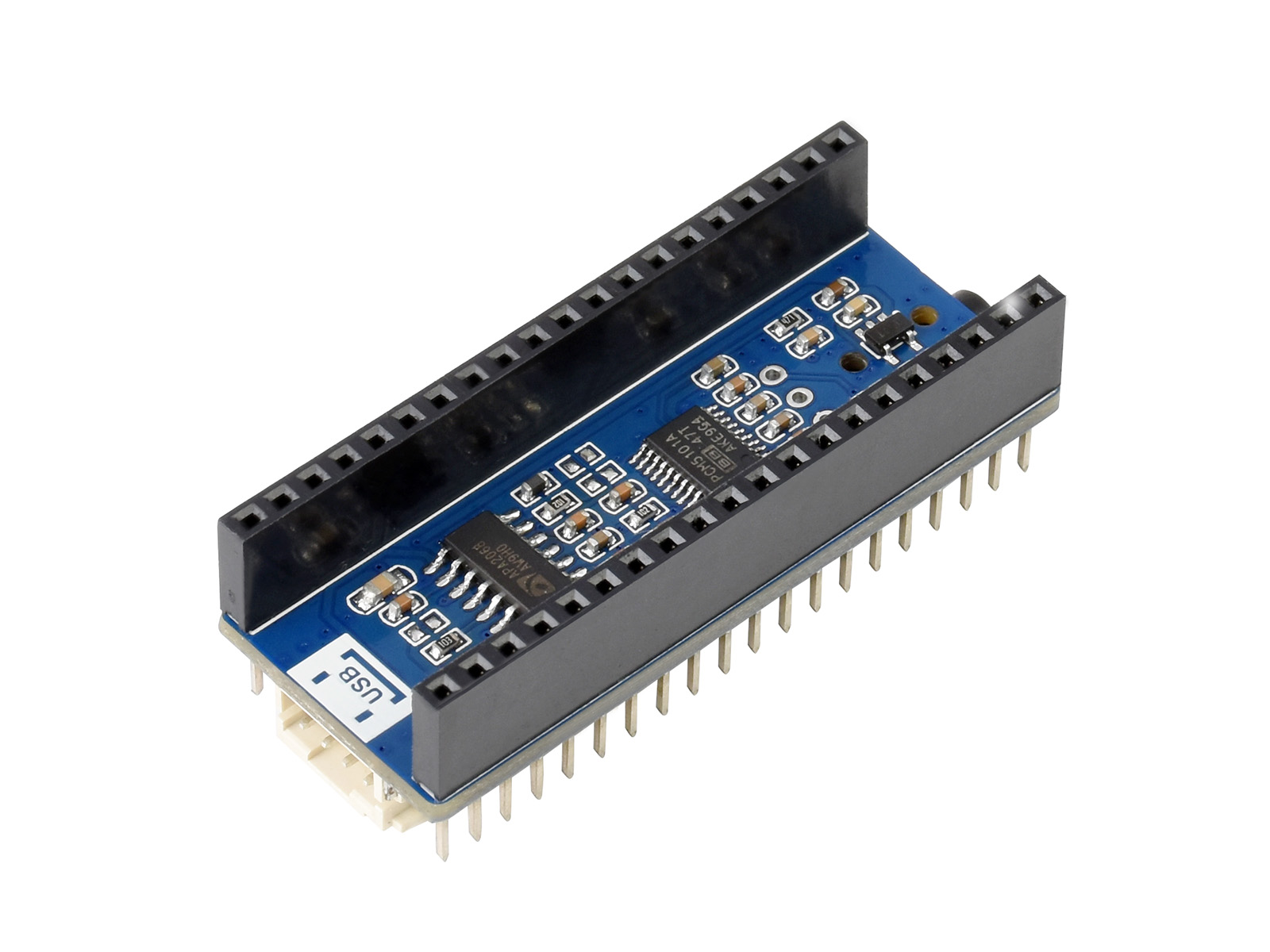

Bordseitige Buchsenleiste zum direkten Aufstecken auf den Raspberry Pi Pico, Stiftleiste zum Stapeln anderer Module
- Zweikanal 4-Draht-Lautsprecheranschluss
- SMD-Verstellwiderstand Lautstärkeregelung der Lautsprecherausgabe
- Beobachtungspunkte für die Audiodecoder-Ausgabe
- 3,5-mm-Standard-Kopfhörerbuchse
- RT9193-33 3,3V-Linearegler
- PCM5101A Audiodecoder, 3-Draht-I2S-Bus
- APA2068 Audio-Leistungsverstärker

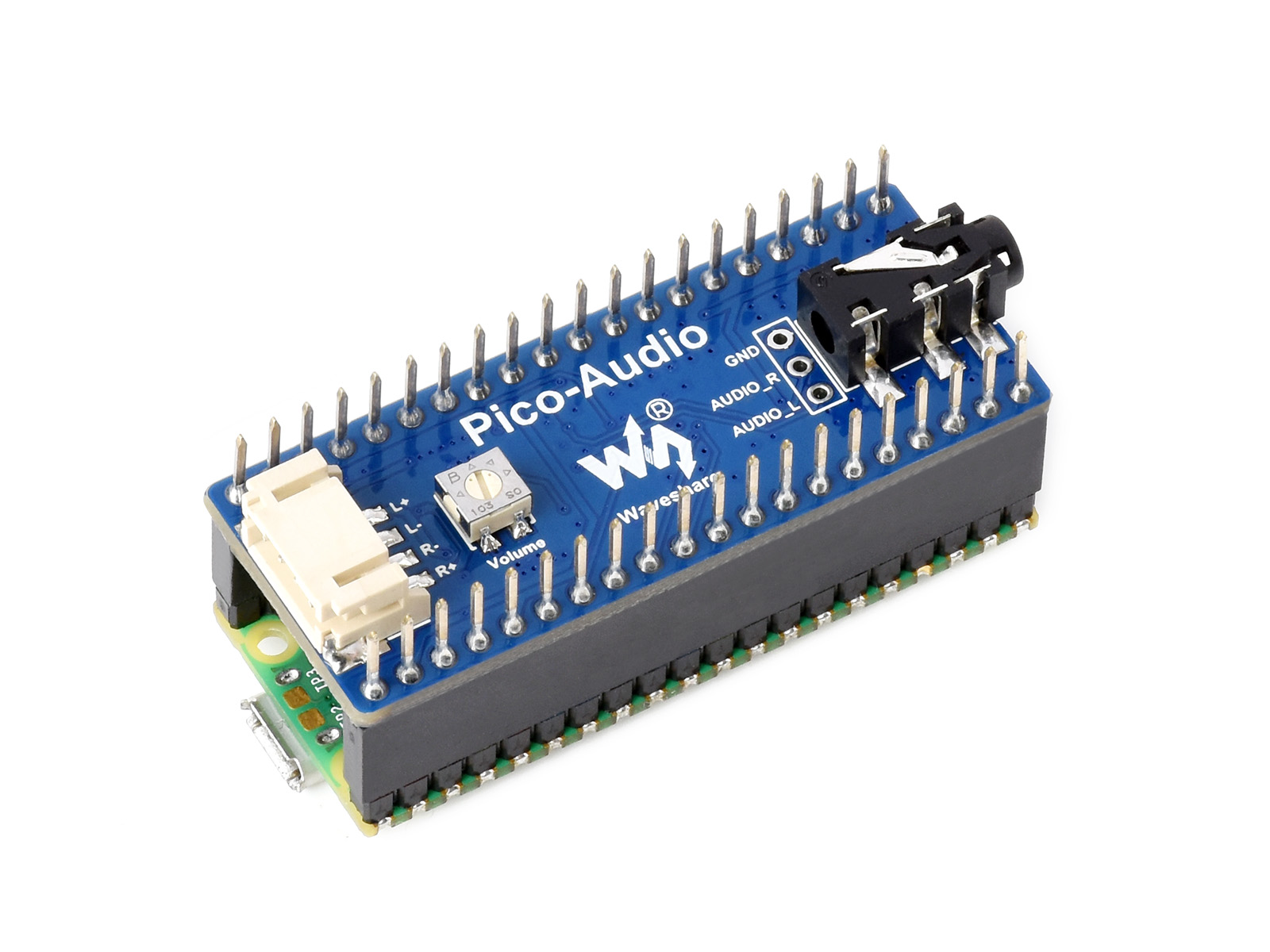

- Raspberry Pi Pico-Steckleiste zum Anschluss des Raspberry Pi Pico, stapelbares Design
* Ressourcen für verschiedene Produkte können variieren. Bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Lieferumfang
- Pico-Audio x1
- 8Ω 5W Lautsprecher x1
