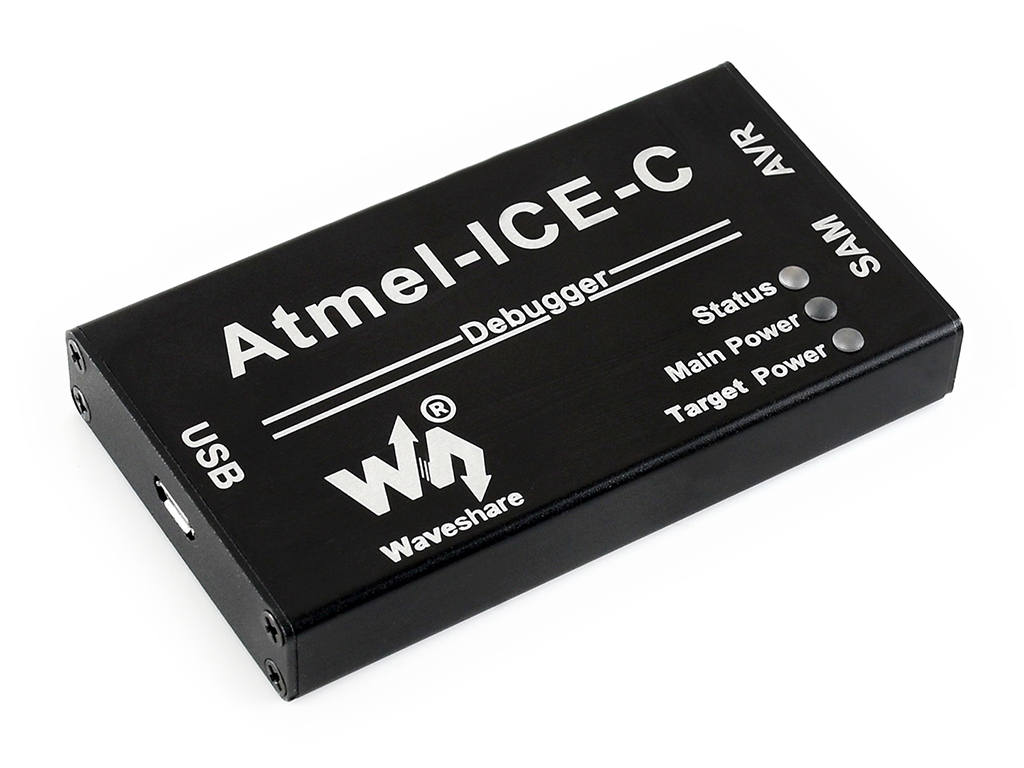

Atmel-ICE-C, Original PCBA im Inneren, volle Funktionalität, kosteneffizient
202,29 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "Atmel-ICE-C, Original PCBA im Inneren, volle Funktionalität, kosteneffizient"
Übersicht

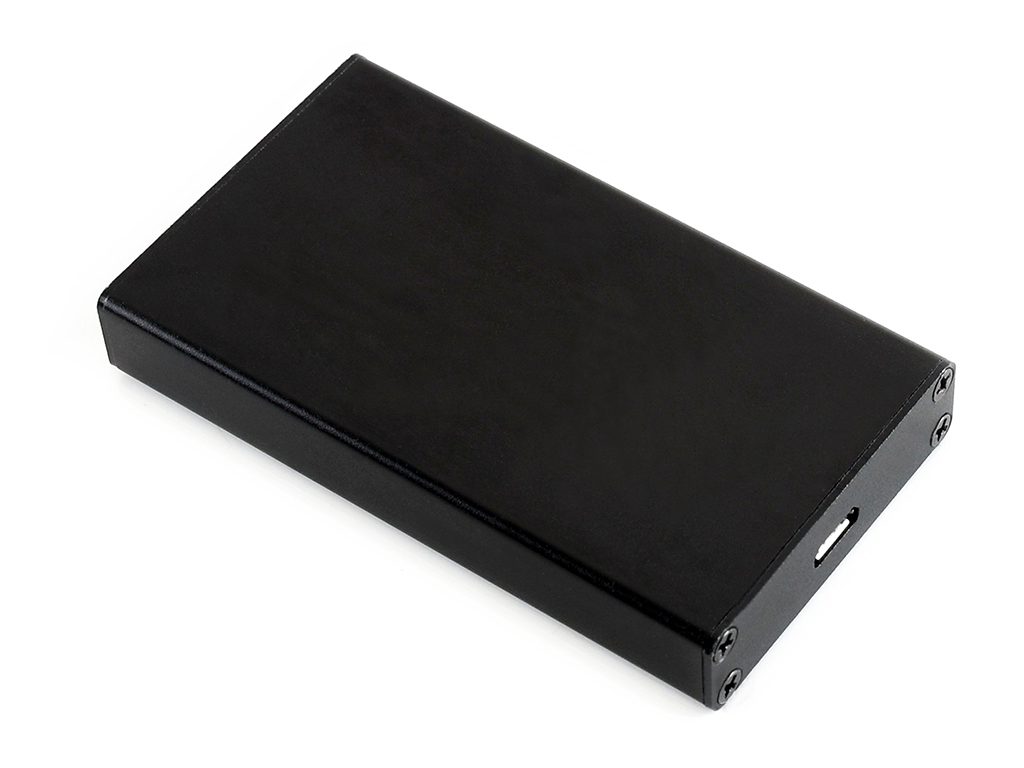

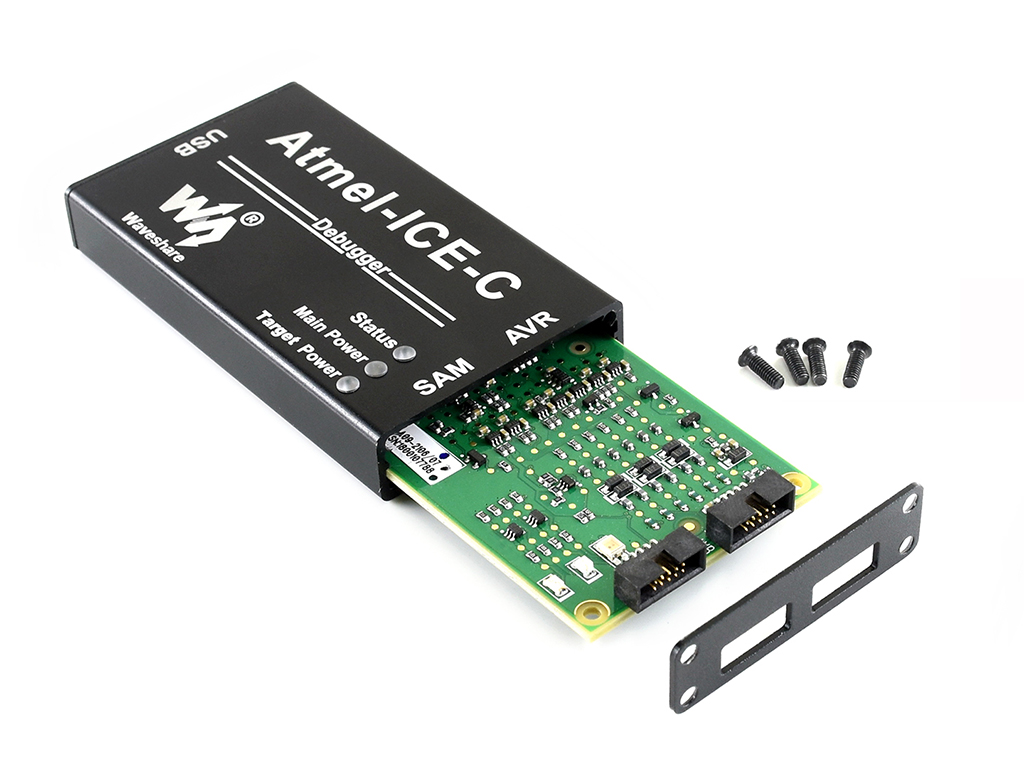

Atmel-ICE-C ist die kostengünstige Lösung für das leistungsstarke Atmel-ICE. Es verwendet die originale ATMEL-ICE-PCBA und wird mit einem robusten Gehäuse aus Aluminiumlegierung geliefert.
Atmel-ICE-C bietet die gleiche Funktionalität und Benutzerfreundlichkeit wie das ATMEL-ICE Full Kit. Es kann Atmel SAM- und AVR®-Mikrocontroller mit ARM® Cortex®-M-Prozessorkernen und On-Chip-Debug-Fähigkeit debuggen und programmieren.
Hauptmerkmale
- Unterstützt JTAG-, SWD-, PDI-, TPI-, aWire-, SPI- und debugWIRE-Schnittstellen
- Vollständiges Debuggen auf Quellcodeebene in Atmel Studio
- Unterstützt alle eingebauten Hardware-Breakpoints im Ziel-Mikrocontroller (Anzahl hängt vom OCD-Modul im Ziel ab)
- Bis zu 128 Software-Breakpoints
- Zielspannungsbetrieb von 1,62 V bis 5,5 V
- USB-versorgt
- Bietet sowohl die Pinbelegung des ARM Cortex Debug Connectors (10-polig) als auch die des AVR JTAG-Connectors
Unterstützte Software
- Unterstützt Atmel Studio 6.2 oder höhere Versionen vollständig
- Unterstützt ICC8AVR oder höhere Versionen direkt
- Unterstützt das Programmieren von HEX-Dateien, die von ICCAVR, CVAVR, IAR usw. generiert wurden
Unterstützte Geräte
- Programmierung und On-Chip-Debugging aller Atmel AVR 32-Bit-MCUs über JTAG- und aWire-Schnittstellen
- Programmierung und On-Chip-Debugging aller Atmel AVR XMEGA®-Familiengeräte über JTAG- und PDI-2-Leiter-Schnittstellen
- JTAG- und SPI-Programmierung sowie Debugging aller Atmel AVR 8-Bit-MCUs mit OCD-Unterstützung über JTAG- oder debugWIRE-Schnittstellen
- Programmierung und Debugging aller Atmel SAM ARM Cortex-M-basierten MCUs über SWD- und JTAG-Schnittstellen
- Programmierung aller Atmel tinyAVR® 8-Bit-MCUs mit Unterstützung der TPI-Schnittstelle
Weitere Details finden Sie unter UC3, Mega, SAM, Tiny, Xmega
Spezifikationen
| Schnittstellenspannung | 1,62 V ~ 5,5 V |
|---|---|
| JTAG-Takt | 32 kHz ~ 7,5 MHz |
| PDI-Takt | 32 kHz ~ 7,5 MHz |
| debugWIRE-Baudrate | 4 kbit/s ~ 0,5 Mbit/s |
| aWire-Baudrate | 7,5 kbit/s ~ 7 Mbit/s |
| SPI-Takt | 8 kHz ~ 5 MHz |
| SWD-Takt | 32 kHz ~ 2 MHz |
| PC-Schnittstelle | USB 2.0 High Speed |
Physische Schnittstellen
Atmel-ICE-C-Verbindungsoptionen
Hinweis: Achten Sie beim Anschließen der Adapterplatine an ein Zielgerät auf Pin 1 (gekennzeichnet durch einen weißen Punkt oder ein quadratisches Löt-pad). Die im Atmel-ICE-C enthaltene Adapterplatine ist mit der offiziellen Platine im Atmel-ICE Full Kit kompatibel.
① 10-poliger AVR JTAG-Stecker
② 6-poliger AVR ISP/debugWIRE/PDI/aWire/TPI-Stecker
Ein 10-poliger AVR ISP-Stecker ist ebenfalls über unser zusätzliches, kostenloses 6-poliges auf 10-poliges ISP-Kabel verfügbar.
③ 10-poliger SAM JTAG/SWD-Stecker
Entwicklungsressourcen
Wiki: www.waveshare.com/wiki/Atmel-ICE-C
Auswahlführer
Atmel-ICE: Enthält alles im offiziellen Atmel-ICE Full Kit sowie ein zusätzliches kostenloses 6-poliges auf 10-poliges ISP-Kabel.Atmel-ICE-B2: Enthält alles im offiziellen Atmel-ICE Basic Kit sowie weitere Adapter und Kabel von Waveshare und bietet die gleichen Funktionen wie das Atmel-ICE Full Kit zu einem günstigeren Preis.Atmel-ICE-C: Verwendet die originale Microchip ATMEL-ICE-PCBA-Platine, wird mit einem Aluminiumlegierungsgehäuse geliefert, ist robuster und kosteneffizienter.

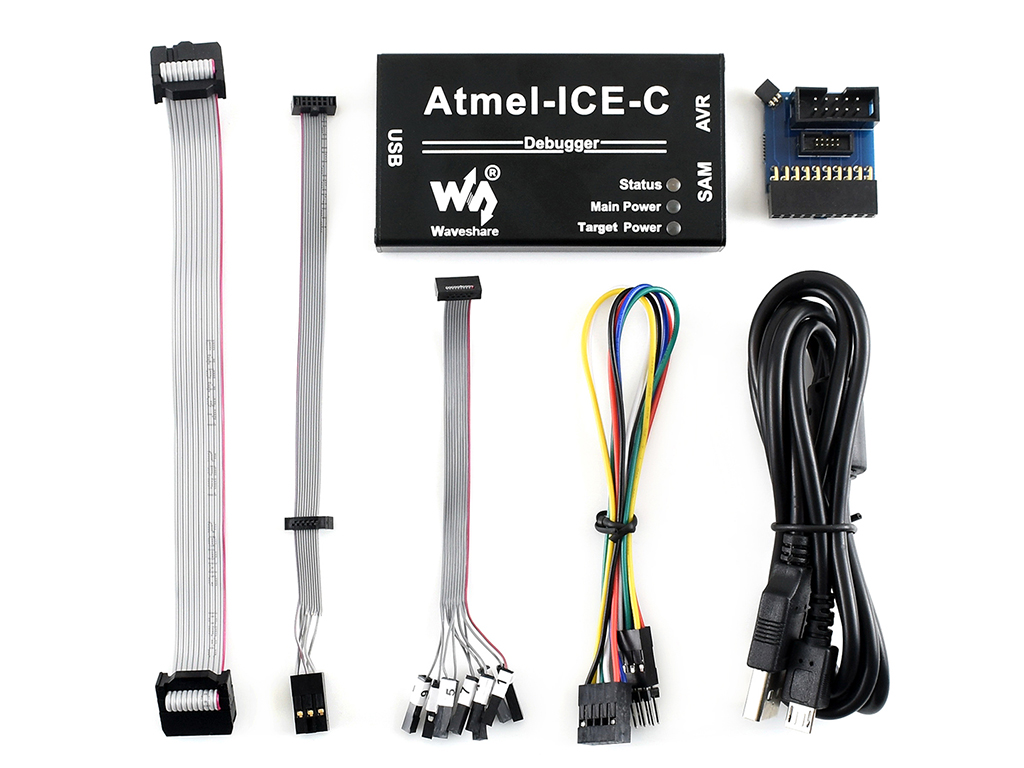

Lieferumfang
- Atmel-ICE-C-Gerät x1
- USB-Typ-A-Stecker auf Micro-B-Stecker Kabel x1
- IDC-Flachbandkabel mit 10-poligem 50-mil-Stecker und 6-poligem 100-mil-Stecker x1
- Multifunktionale Adapterplatine x1
- 10-poliges Flachbandkabel x1
- 10-poliges 100-mil-Squid-Kabel x1
- 6-poliges auf 10-poliges ISP-Kabel x1
