Adapterplatine für Arduino & Raspberry Pi

Kurzbeschreibung: Raspberry Pi Model B+ Erweiterungsplatine, unterstützt Arduino XBee

Übersicht

Arduino ist ein enormes Ökosystem. Wenn es eine Möglichkeit gibt, die Raspberry Pi GPIO-Schnittstelle an Arduino-Pinbelegungen anzupassen, ist es möglich, den Pi zusammen mit einer Vielzahl von Arduino-Shields und Hardware-/Software-Ressourcen zu verwenden. Die ARPI600 ist genau dafür gedacht.

Darüber hinaus unterstützt die ARPI600 auch XBee-Module, was es einfach macht, Ihrem großartigen Projekt drahtlose Funktionen hinzuzufügen.

ARPI600 Funktionen

• Standard-Raspberry Pi 40PIN GPIO-Erweiterungsstecker, unterstützt Raspberry Pi-Serienboards, Jetson Nano
• Kompatibel mit Arduino UNO, Leonardo, einfach zu verbinden mit verschiedenen Arduino-Shields
• XBee-Anschluss zum Verbinden verschiedener XBee-Module
• Sensorschnittstelle zum Verbinden verschiedener Sensoren
• Onboard USB-zu-UART für serielle Port-Debugging, kann auch als XBee-USB-Adapter konfiguriert werden
• Onboard ADC, 10 Bit, 38KSPS, 11 Kanäle (6 Kanäle für Arduino-Schnittstelle, 5 Kanäle für Sensoren)
• Onboard RTC

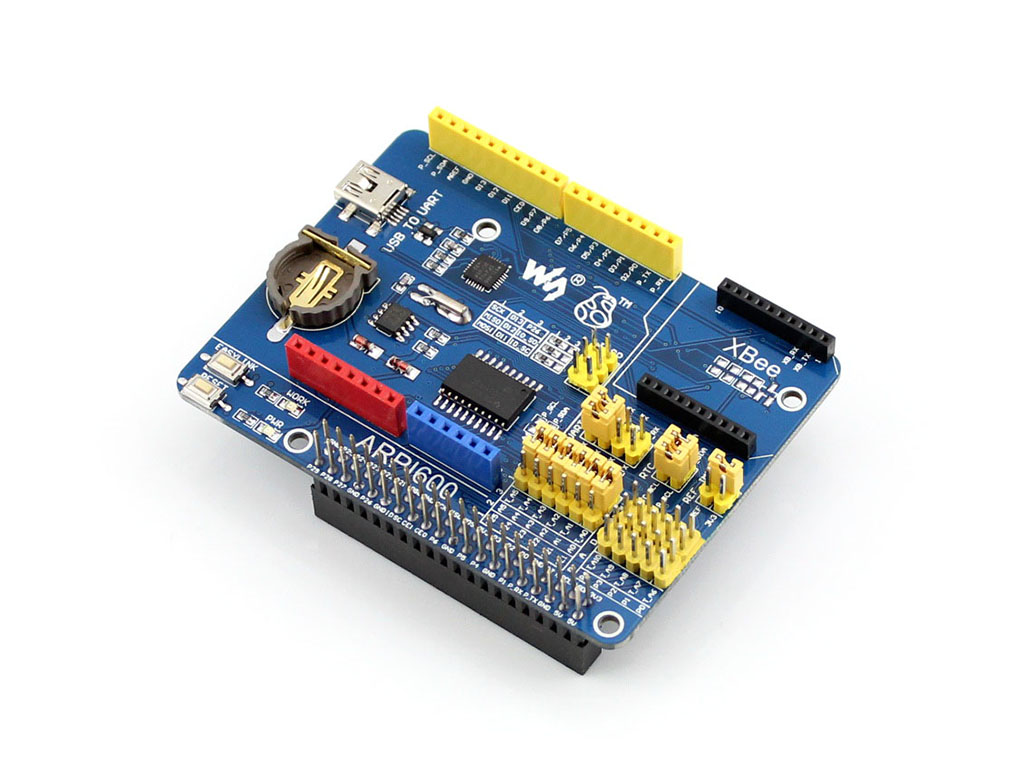

Was ist auf der ARPI600

1. Arduino-Anschluss : zum Verbinden von Arduino-Shields
2. ICSP-Schnittstelle : Arduino ICSP
3. XBee-Anschluss : zum Verbinden von XBee-Kommunikationsmodulen
4. Sensorschnittstelle : zum Verbinden von Sensoren
5. Raspberry Pi-Anschluss : zum Verbinden des Raspberry Pi
6. USB-zu-UART
7. TLC1543 : AD-Wandler
8. PCF8563 : RTC
9. CP2102
10. 32.768KHz Quarz : für RTC
11. Power-Indikator
12. XBee Status-LED
13. XBee und Arduino-Schnittstelle RESET-Taste
14. XBee EASYLINK-Taste
15. RTC-Batteriefach : für CR1220 Knopfzelle
16. TLC1543 Referenzspannungskonfigurations-Jumper
17. RTC-Jumper
18. UART-Jumper
    • beim Verbinden von P_RX und CP_TX sowie P_TX und CP_RX jeweils ist USB-zu-UART mit dem seriellen Port des Raspberry Pi verbunden
    • beim Verbinden von XB_RX und CP_TX sowie XB_TX und CP_RX jeweils ist USB-zu-UART mit dem seriellen Port des XBee verbunden
    • beim Verbinden von XB_RX und P_TX sowie XB_TX und P_RX jeweils ist der serielle Port des Raspberry Pi mit dem seriellen Port des XBee verbunden
19. Arduino AD-Auswahl-Jumper
    • Brücke 2 und 3 : Arduino A0-A5 als AD-Eingang
    • Brücke 1 und 2 : Arduino A0-A5 als digitale Steuerung
20. Arduino I2C-Auswahl-Jumper
    • Brücke schließen : Arduino A4-A5 als I2C-Steuerung (der A4-A5 des Arduino AD-Auswahl-Jumpers sollte geöffnet sein)
21. Arduino SPI-Auswahl-Jumper
    • Brücke 1 und 2 : Arduino D11-D13 als SPI-Steuerung (Standard)
    • Brücke 2 und 3 : Arduino D11-D13 als digitale Steuerung

ARPI600 Fotos

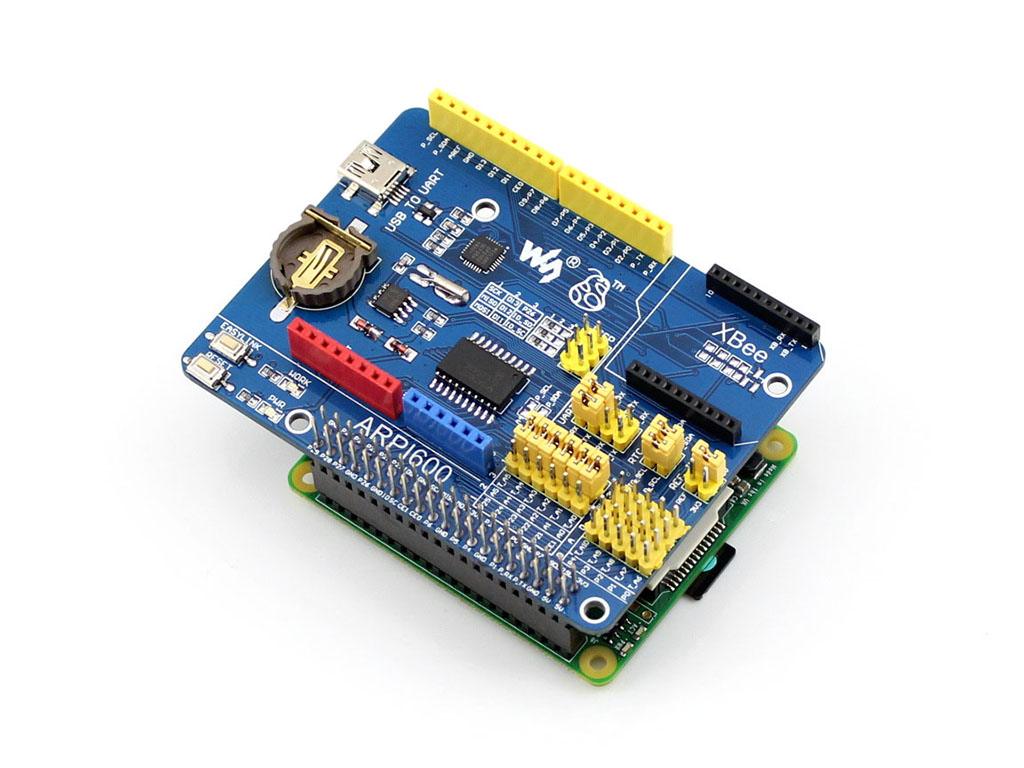

Verbindung mit Raspberry Pi

Verbindung mit GSM/GPRS Shield

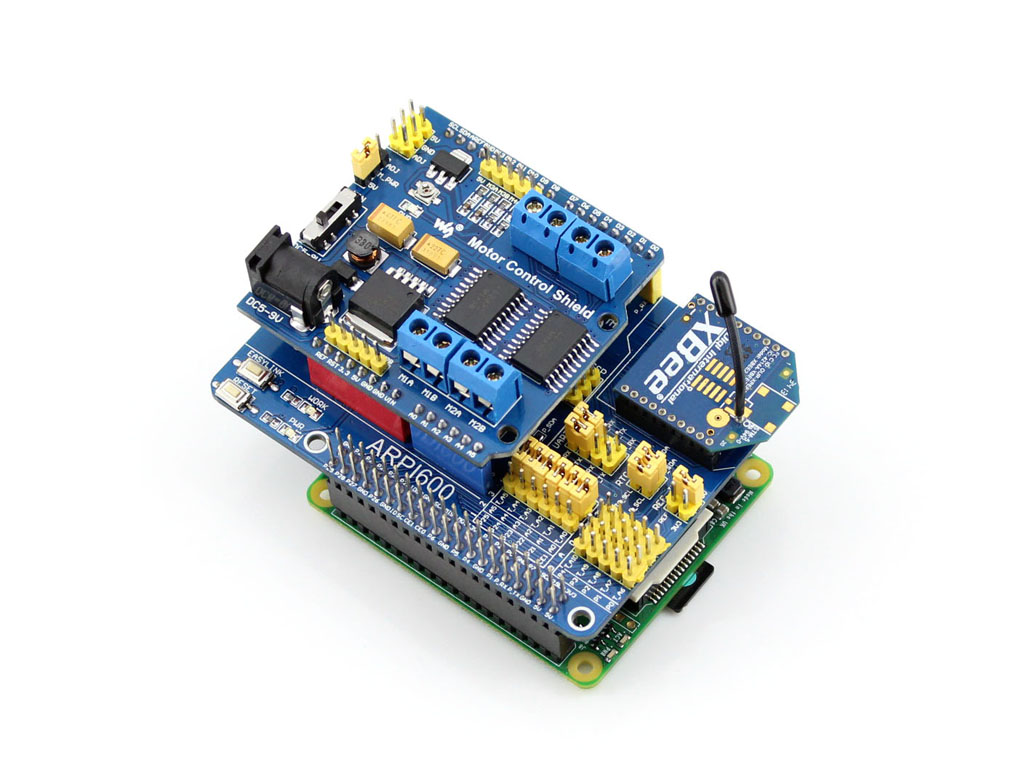

Verbindung mit Motorsteuerungs-Shield und XBee

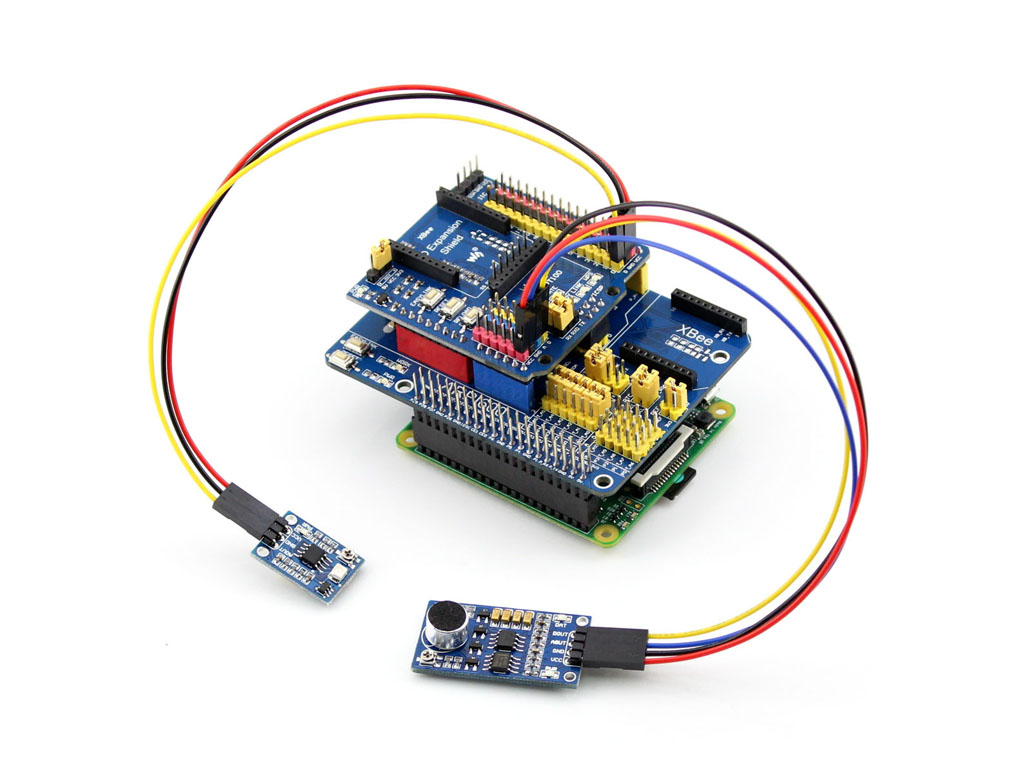

Verbindung mit Arduino IO-Erweiterungs-Shield und Sensoren

Entwicklungsressourcen

Wiki : www.waveshare.com/wiki/ARPI600

ARPI600 Abmessungen

Lieferumfang
