ATMEGA328P Mikrocontroller-Entwicklungsboard, Arduino-kompatibel

77,34 €*

Derzeit nicht auf Lager

Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Liefertermin anfragen Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Produktnummer: WSAL19288

Produktinformationen "ATMEGA328P Mikrocontroller-Entwicklungsboard, Arduino-kompatibel"

Kurzbeschreibung: ATMEGA328P Mikrocontroller-Entwicklungsboard, Arduino-kompatibel

ATMEGA328P Mikrocontroller-Entwicklungsboard, Arduino-kompatibel

R3 PLUS MCU-Entwicklungsboard

basierend auf ATMEGA328P-AU

Kompatibel mit dem offiziellen Arduino R3-Board

Was sind die Unterschiede

	R3 PLUS	Offizielles R3	Bemerkungen
Betriebsspannung	5V/3,3V	5V	Duales Spannungsniveau zur Unterstützung mehrerer Shields
Reset	Seitlich	Vertikal	Die seitliche Taste ist beim Anschluss an ein Shield einfacher zu bedienen
Bootloader-Umschalter	Ja	Keiner	Das Board kann durch den Umschalter so konfiguriert werden, dass es beim Einschalten sofort das Programm ausführt
USB-Anschluss	Micro-USB	USB Typ B	Micro-Anschlüsse sind häufiger verbreitet, und Shields werden beim Anschluss nicht mehr blockiert
Gleichstrombuchse	Niedrige Bauhöhe	Normale Höhe	Shields werden beim Anschluss nicht mehr blockiert
Stromausgangskopfleiste	Ja	Keiner	Bereitstellung von 5V/3,3V Stromausgang ODER gemeinsames Erdpotential mit anderen Boards
3,3V-Stromausgang	800mA Max	150mA Max	R3 PLUS bietet eine höhere Treiberfähigkeit
Oszillator	Quarzoszillator	Keramikresonator	Quarzoszillatoren eignen sich für Anwendungen, bei denen eine genaue Taktreferenz erforderlich ist
ADC-Kanal	8	6	CFG wird durch Konfiguration als ADC6 verwendet, und ADC7 stammt vom reservierten PIN
USB-Treiber	Kompatibel mit allen Hauptsystemen	Nicht kompatibel mit WIN7/WIN8 Express Edition	Der Treiber wird dank des onboard FT232 niemals fehlschlagen
Firmware-Fixing	Unterstützt	Nicht unterstützt	Die Firmware kann mit dem onboard FT232 gefixt werden, kein zusätzlicher Programmer ist erforderlich

Anschluss an Waveshare Shields

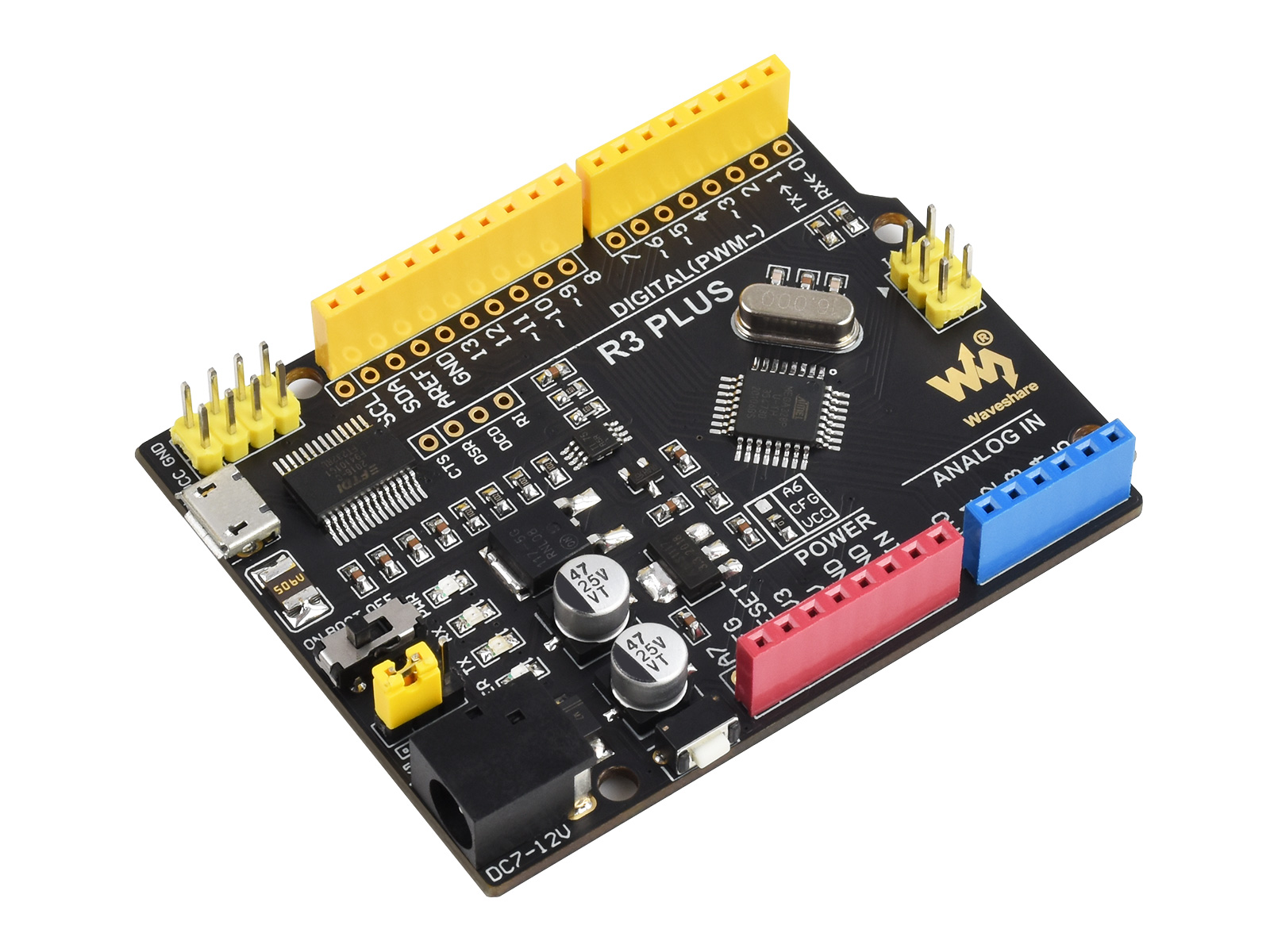

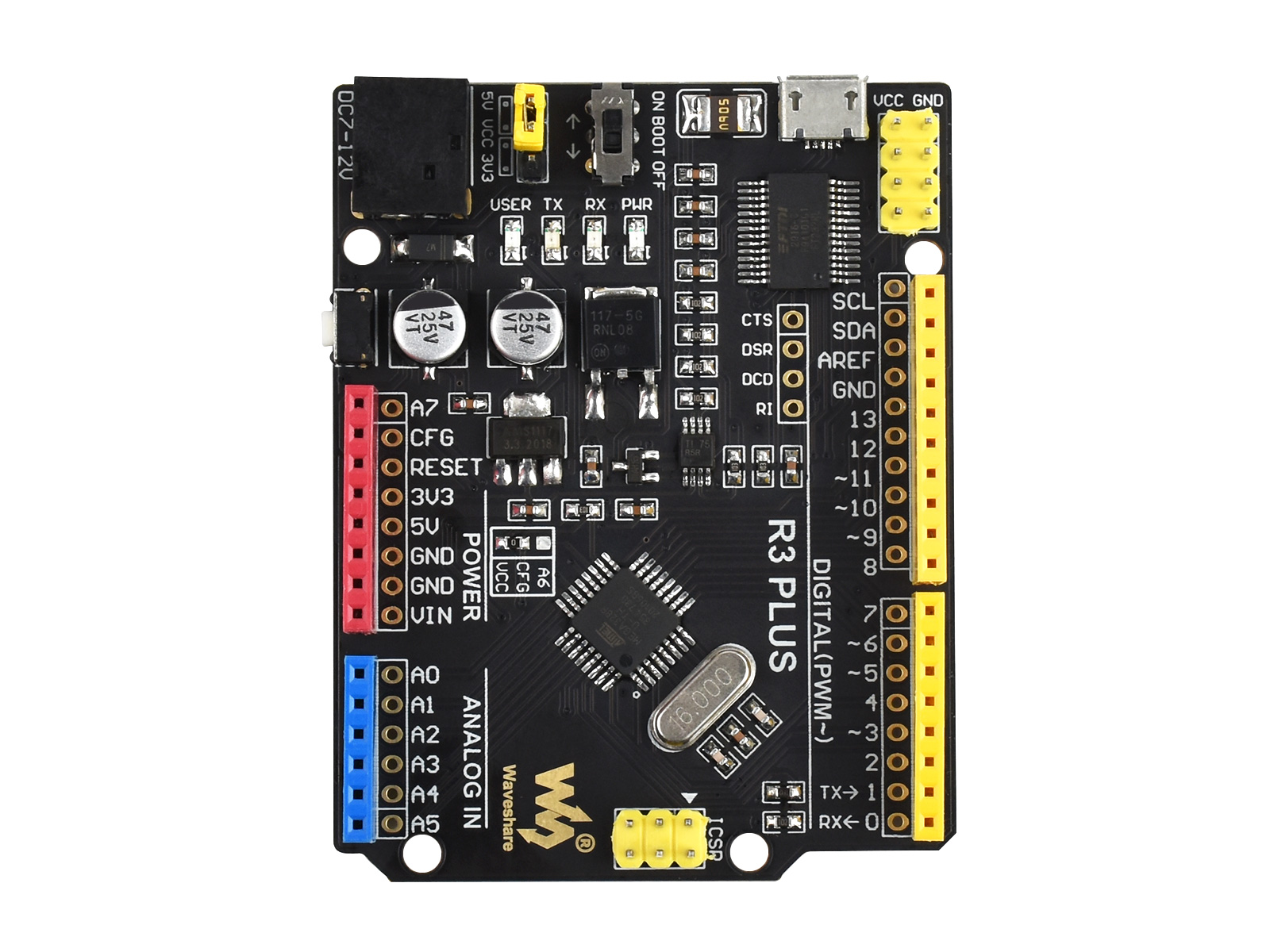

Was ist auf dem Board

ATMEGA328P-AU
AMS1117-3.3 3,3V-Spannungsregler
NCP1117ST50T3G 5V-Spannungsregler
FT232RL USB-zu-UART-Konverter
Arduino-Schnittstelle kompatibel mit der Standard-Arduino-Schnittstelle mit zwei zusätzlichen analogen Eingängen A6 (CFG konfigurieren), A7
ICSP-Schnittstelle
MICRO-USB-Anschluss zum Hochladen von Programmen ODER zur seriellen Port-Debugging
Stromausgangskopfleiste 3,3V ODER 5V, Spannungsniveau konfiguriert durch den onboard Stromkonfigurationsschalter, verwendet als Stromausgang ODER gemeinsames Erdpotential mit anderen Boards

FT232-Pins zum Brennen des Bootloaders in den Mikrocontroller
Gleichstromeingang 7V ~ 12V
Reset-Taste
Stromanzeige
Serieller Port Rx/Tx-Anzeige
Benutzer-LED
500mA schnelle automatische Wiederherstellungssicherung
Stromkonfiguration zur Konfiguration der Betriebsspannung
Bootloader-Auswahlschalter
- EIN: Das Board wird beim Einschalten ODER wenn andere USB-Geräte erkannt werden, die mit dem PC verbunden sind, zurückgesetzt
- AUS: Das onboard-Programm wird beim Einschalten sofort ausgeführt, und das Board wird nicht zurückgesetzt, wenn andere USB-Geräte erkannt werden, die mit dem PC verbunden sind

Optional Entwicklungsset

Entwicklungsset ist auch für Ihre Bequemlichkeit verfügbar

Pinbelegung

Außenmaße

Ressourcen & Dienste

Wiki:R3_PLUS
