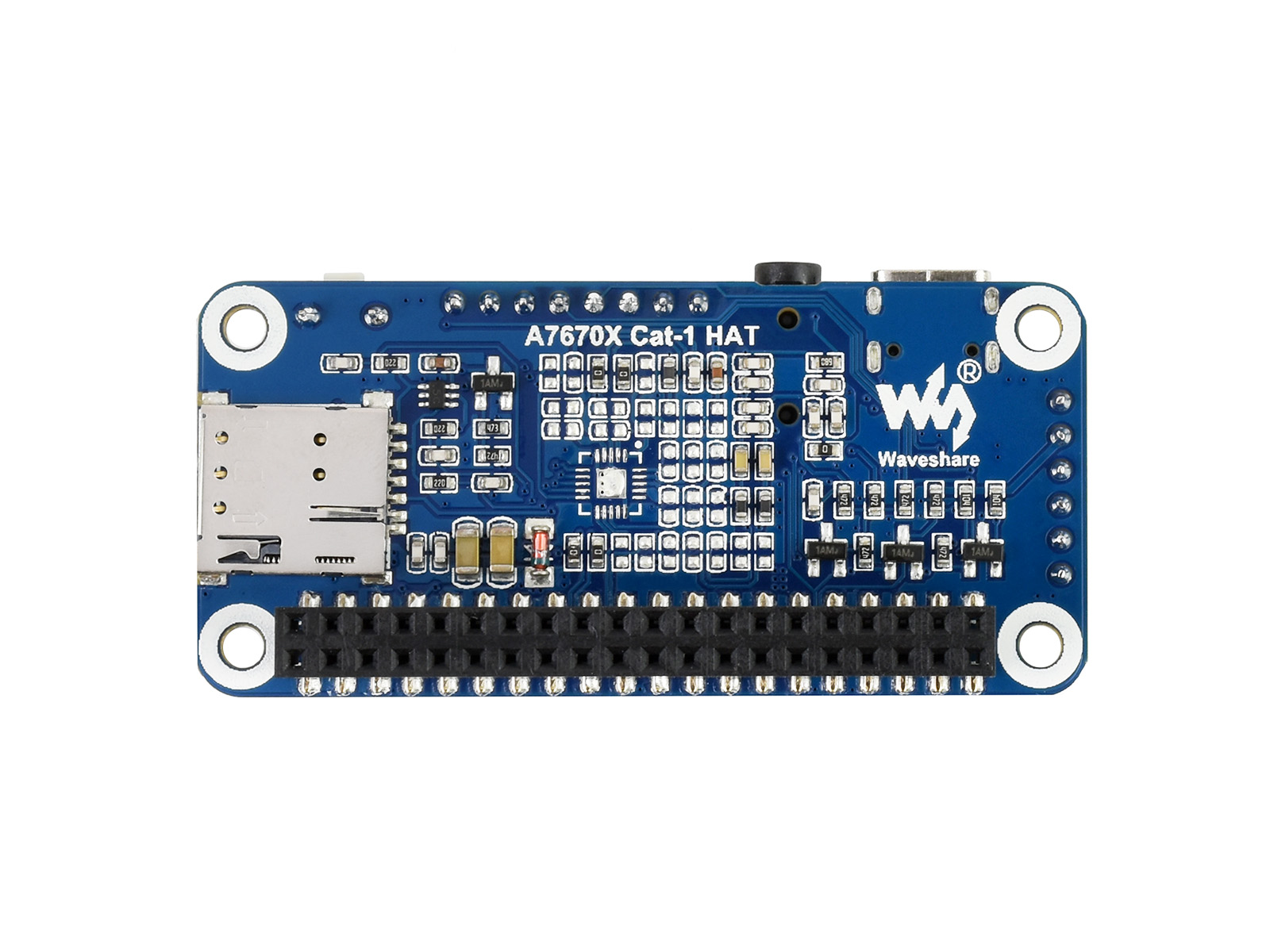

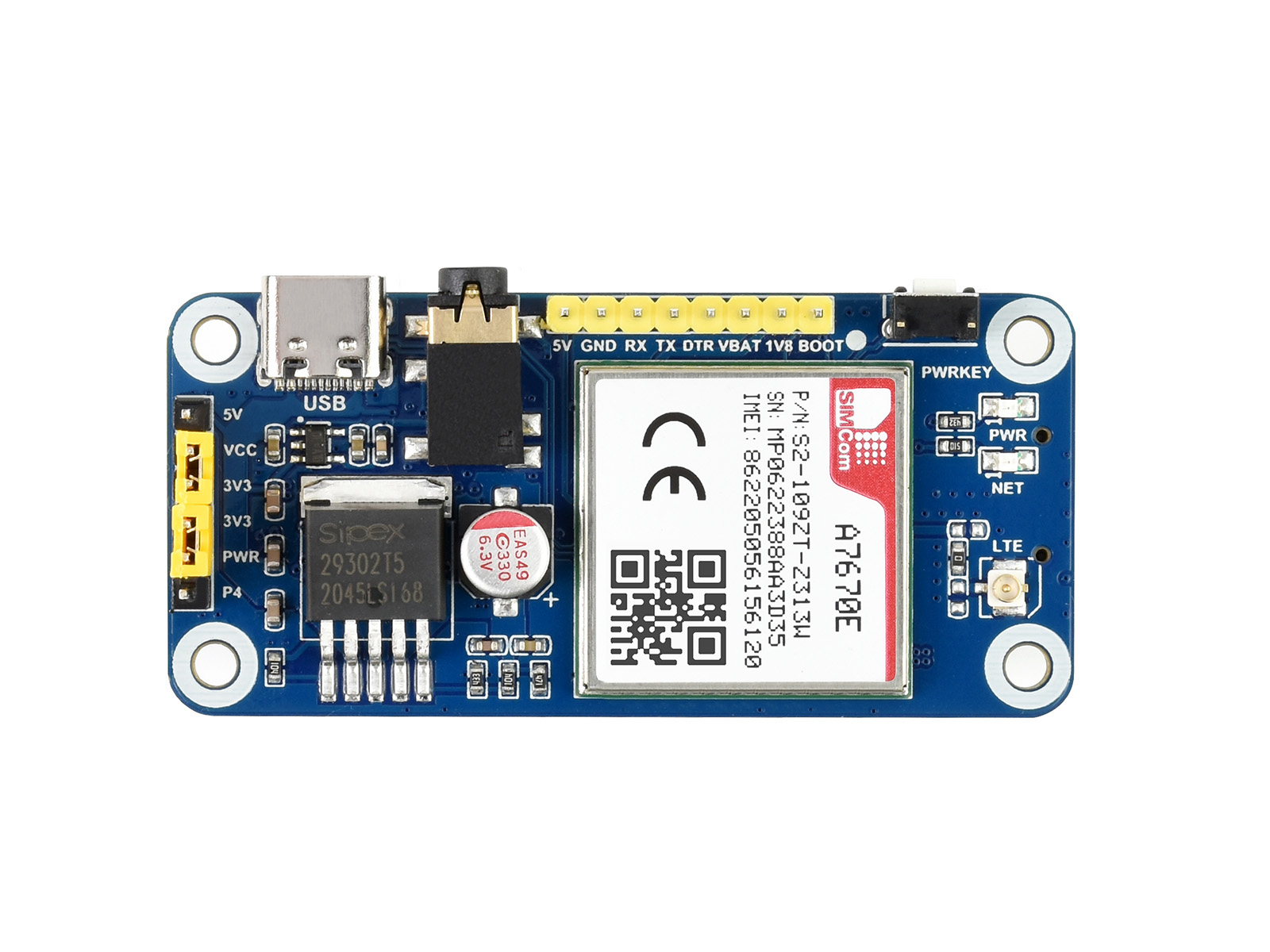

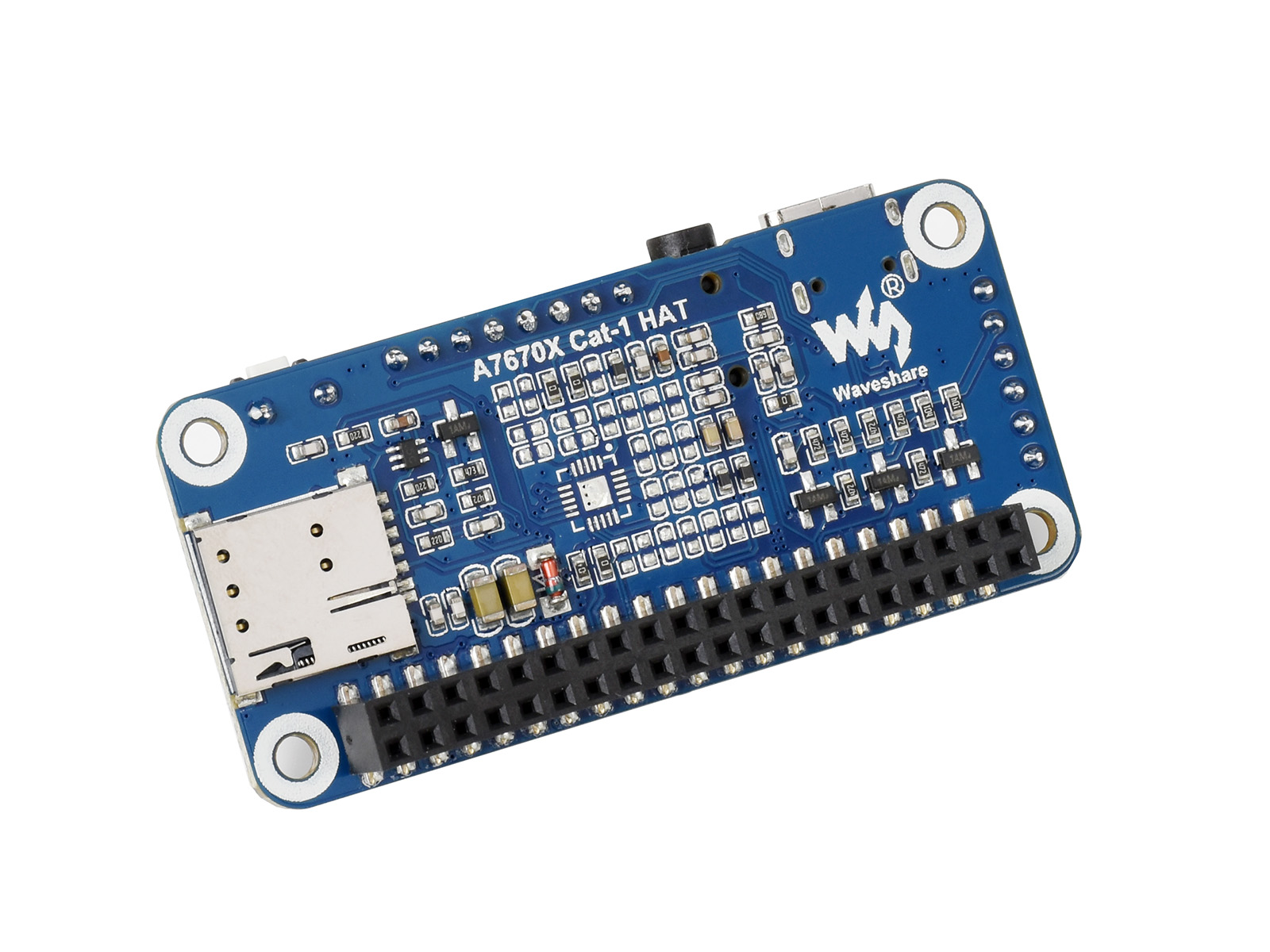

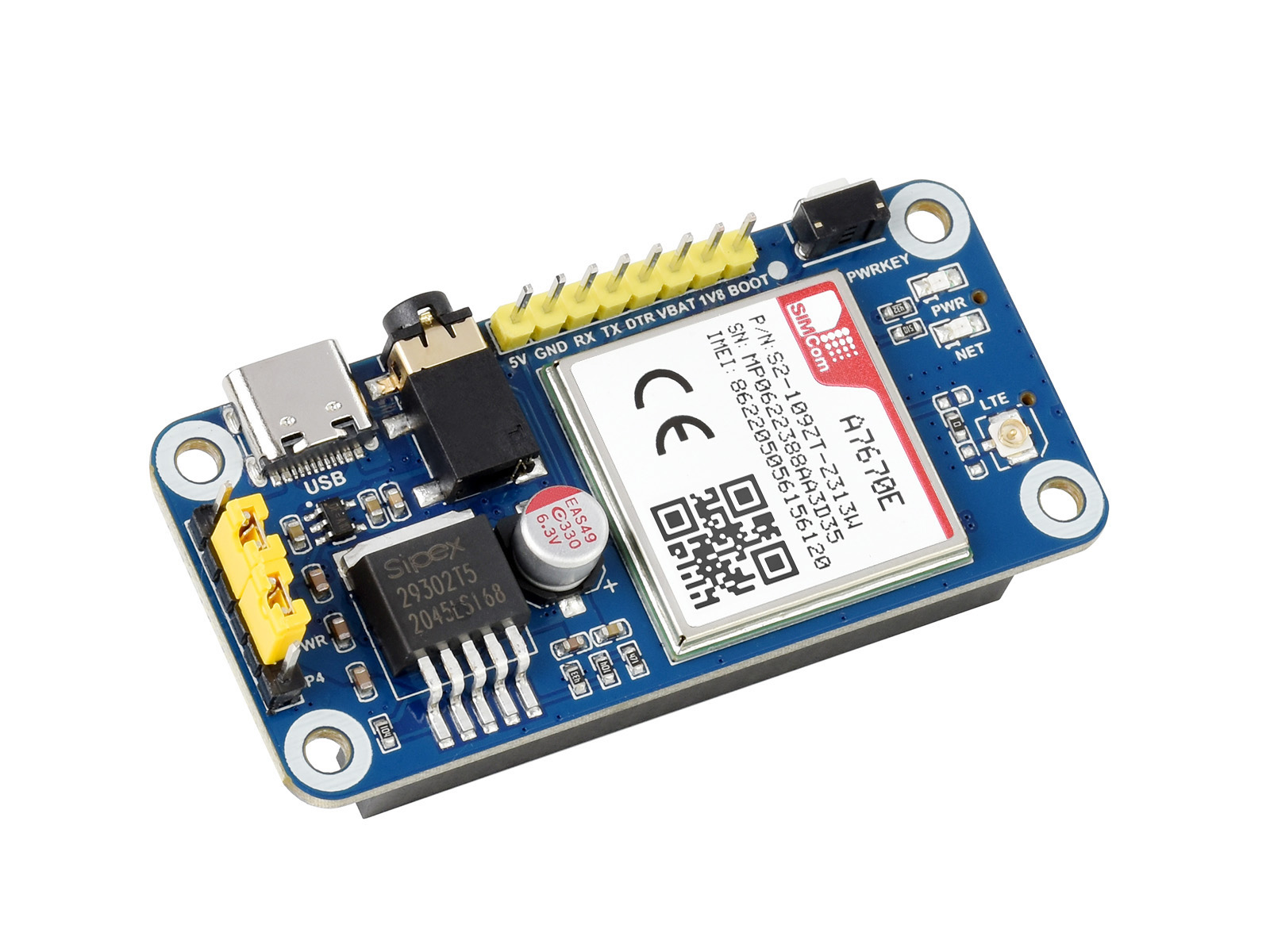

A7670E LTE Cat-1 HAT für Raspberry Pi, Multiband, 2G GSM / GPRS, LBS, für Europa, Südostasien, Westasien, Afrika, China, Südkorea
35,69 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "A7670E LTE Cat-1 HAT für Raspberry Pi, Multiband, 2G GSM / GPRS, LBS, für Europa, Südostasien, Westasien, Afrika, China, Südkorea"
Kurzbeschreibung: A7670E LTE Cat-1 HAT für Raspberry Pi, Multi-Band-Unterstützung, 2G GSM / GPRS, LBS-Positionierung
Für verschiedene Regionen bieten wir mehrere LTE Cat-4/Cat-1 HATs zur Auswahl an:
| SIM7600A-H 4G HAT | LTE Cat-4 | hauptsächlich anwendbar in Nordamerika (US, CA) |
| SIM7600E-H 4G HAT | LTE Cat-4 | hauptsächlich anwendbar in Europa, Südostasien, Westasien, Afrika, China, Südkorea |
| SIM7600E LTE Cat-1 HAT | LTE Cat-1 | |
| A7670E Cat-1 HAT | ||
| A7600E Cat-1/GSM/GPRS HAT | ||
| SIM7600SA-H 4G HAT | LTE Cat-4 | hauptsächlich anwendbar in Australien, Neuseeland, Taiwan (China), Lateinamerika |
| SIM7600CE 4G HAT | LTE Cat-4 | hauptsächlich anwendbar in China und einigen südostasiatischen Ländern |
| SIM7600CE-CNSE 4G HAT | ||
| SIM7600CE-JT1S 4G HAT | ||
| A7600C1 Cat-1/GSM/GPRS HAT | LTE Cat-1 | |
| SIM7600G-H 4G HAT | LTE Cat-4 | die globale Version |
Bitte prüfen Sie die unterstützten Frequenzbänder gemäß Ihrem lokalen Netzbetreiber und wählen Sie beim Bestellen die passende Variante aus.
ermöglicht LTE Cat-1 / 2G-Kommunikation & LBS-Positionierung
Basierend auf A7670E
Der A7670E Cat-1 HAT ist ein LTE Cat-1-Modul, das drahtlose Kommunikationsmodi einschließlich LTE-TDD, LTE-FDD, GSM, GPRS und EDGE unterstützt, mit einer Downlink-Rate von bis zu 10 Mbps und einer Uplink-Rate von 5 Mbps. Es unterstützt Windows-/Linux-Betriebssysteme und mehrere Netzwerkprotokolle. Die Modulgröße ist identisch mit der SIM7000/SIM7070-Serie, und die AT-Befehle sind größtenteils kompatibel mit der SIM7600-Serie. Es eignet sich für IoT-Anwendungen wie Remote-Informationverarbeitung, Überwachungsgeräte, POS, industrielle Router, Fernwartung und so weiter.
- Standard-Raspberry-Pi-40-PIN-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Seriengeräte
- Unterstützt Protokolle einschließlich TCP/IP, HTTP(s), MQTT(s), FTP(s) und SSL
- Unterstützt Dial-up, Telefonanrufe, SMS
- Unterstützt LBS-Basisstationspositionierung, ermöglicht das Abrufen ungefährer Positionsdaten über das Mobilfunknetz
- TTS-Funktion (Text-to-Speech), Texte auf Chinesisch/Englisch können in gesprochene Wörter umgewandelt werden
- Onboard-USB-Schnittstelle zum Testen von AT-Befehlen, Netzwerkkommunikation usw.
- Onboard-Audiobuchse für Tonaufnahme, Telefonanrufe, Abhören der TTS-Ausgabe usw.
- Breakout der häufig verwendeten Steuerpins des A7670X-Moduls, erleichtert die Verbindung mit Host-Boards wie Arduino/STM32
- SIM-Kartensteckplatz, unterstützt 1,8V/3V SIM-Karten
- 2x LED-Anzeigen, einfache Überwachung des Betriebsstatus
- Onboard-Spannungswandler, Betriebsspannung kann über Jumper auf 3,3V oder 5V konfiguriert werden
- Liefert Entwicklungsmaterialien und Handbuch (Beispiele für Raspberry Pi/Arduino/STM32)
| Frequenzband | |
|---|---|
| LTE Cat-1 | LTE-FDD: B1, B3, B5, B7, B8, B20 |
| 2G | GSM/GPRS/EDGE: 900/1800 MHz |
| SMS und Audio | |
| SMS | Unterstützte Typen: MT, MO, CB, Text, PDU |
| Speicher: USIM-Karte (CB kann nicht auf der SIM-Karte gespeichert werden) | |
| Audio-Funktion | Standard 3,5mm Audiobuchse für Audio-Ein-/Ausgabe |
| Sonstiges | |
| Stromversorgung | 5V |
| Betriebsspannung | 5V / 3,3V (konfigurierbar über Jumper) |
| Betriebstemperatur | -30°C ~ 80°C |
| Lagertemperatur | -45°C ~ 90°C |
| Abmessungen | 65 × 30,5mm |
Kompatibel mit Raspberry-Pi-Seriengeräten
LTE Cat-1: bis zu 5Mbps (Uplink) / bis zu 10Mbps (Downlink) *EDGE: bis zu 236,8Kbps (Uplink / Downlink) *GPRS: bis zu 85,6Kbps (Uplink / Downlink) *
* steht für idealisierte Datenrate, die tatsächliche Datenrate hängt von Faktoren wie Netzabdeckung, Verkehrsaufkommen, Basisstationszustand usw. ab.
Unterstützt Kommunikationsprotokolle einschließlich TCP/IP, HTTP(s), MQTT(s), FTP(s) und SSL
Telefonanrufe tätigen oder SMS senden über AT-Befehle, mit Onboard-Audiobuchse
* Ressourcen für verschiedene Produkte können variieren, bitte prüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
| A7670E | A7600C1 | A7600E | SIM7600E | |
|---|---|---|---|---|
| Anwendbare Regionen | A7600C1:ChinaA7670E / A7600E / SIM7600E: Europa, Südostasien, Westasien, Afrika, China, Südkorea | |||
| Band | ||||
| LTE Cat-1 | LTE-FDD B1, B3, B5, B7, B8, B20 | LTE-FDD B1, B3, B5, B8 LTE-TDD B34, B38, B39, B40, B41 | LTE-FDD B1, B3, B5, B7, B8, B20 LTE-TDD B38, B40 | LTE-FDD B1, B3, B5, B7, B8, B20 LTE-TDD B38, B40, B41 |
| 3G | N/A | UMTS/HSPA+ B1, B5, B8 | ||
| 2G | GSM/GPRS/EDGE 900/1800 MHz | |||
| GNSS | N/A | GPS/Beidou/GLONASS/GALILEO/QZSS | ||
| Datenrate | ||||
| LTE Cat-1 | 10Mbps(DL)/5Mbps(UL) | |||
| 3G (HSPA+) | N/A | 42Mbps(DL)/5,76Mbps(UL) | ||
| 2G (GPRS/EDGE) | 236,8Kbps(DL/UL) | |||
| Software-Funktionen | ||||
| Netzwerkprotokoll | TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS | |||
| Dial-up-Protokoll | PPP/RNDIS | PPP/NDIS/RNDIS | ||
| USB-Treiber | Windows XP/7/8/10, Linux (treiberlos für Raspbian) | |||
| Hardware-Schnittstellen | ||||
| SIM-Kartensteckplatz | Kompatibel mit 1,8V und 3V SIM-Karten | |||
| UART | Unterstützt AT-Befehle über UART, kompatibel mit 3,3V/5V Betriebsspannung | |||
| USB-Anschluss | Unterstützt AT-Befehlstests, Netzwerkkommunikation, Firmware-Upgrade usw. | |||
| USB zu UART | N/A | Unterstützt serielle Debugging oder Anmeldung am Raspberry Pi | ||
| Audiobuchse | Unterstützt Audio-Aktionen wie Telefonanrufe | |||
| Antennenanschluss | LTE-Hauptantenne | LTE-Hauptantenne + LTE-Diversity-Antenne + GNSS-Antenne | ||
| Abmessungen | 65 × 30,5mm | 65 × 56,0mm | ||
| Anwendungen | ||||
| Beispiele | Gesundheitswesen, Smart Payment, Internet-Telefonie, Umweltüberwachung, Energieüberwachung, Flottenmanagement, Smart Industry, Intelligente Landwirtschaft usw. | |||
Lieferumfang
- A7670E Cat-1 HAT x1
- LTE-Antenne x1
- USB-A auf USB-C Kabel x1
- RPi-Schraubenpackung x1
